弹簧是利用材料的弹性和结构特点，通过变形和储存能量工作的一种机械零(部)件，可用于减震、夹紧、测力等。一、弹簧的种类

螺旋弹簧、板弹簧、平面涡卷弹簧和碟形弹簧等。

圆柱螺旋弹簧又分为压缩弹簧、拉伸弹簧和扭转弹簧三种

1、压缩弹簧 ——工作时承受压力，具有抵抗和缓冲压力的作用，在机械中广泛 应用 。

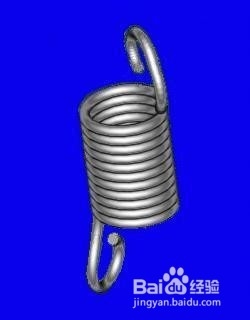

2、拉伸弹簧——工作时承受拉力，用于机构的复位，在机械中广泛应用。

3、扭转弹簧——工作中承受扭转力矩，具有抵抗扭曲的性能，常用于机构的夹 紧。

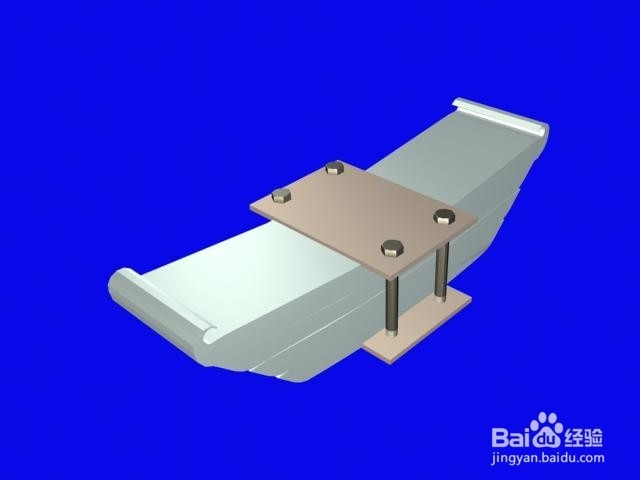

4、板弹簧——工作中承受压力，主要用于减振，常用于汽车、拖拉机的悬挂机 构中。

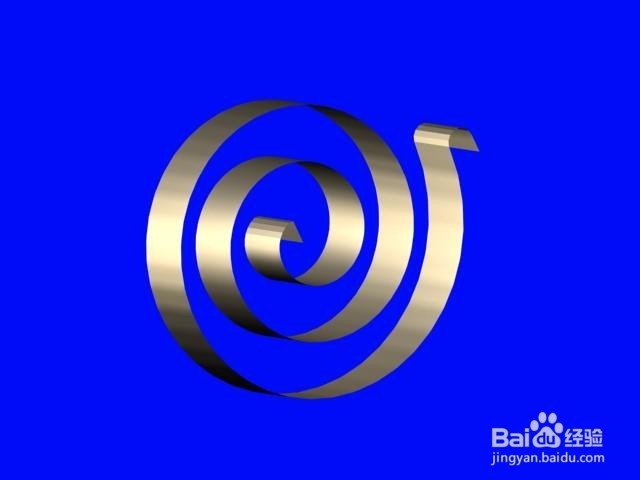

5、平面涡卷弹簧——用于储存能量，在钟表、仪器、实验设备上应用较多。

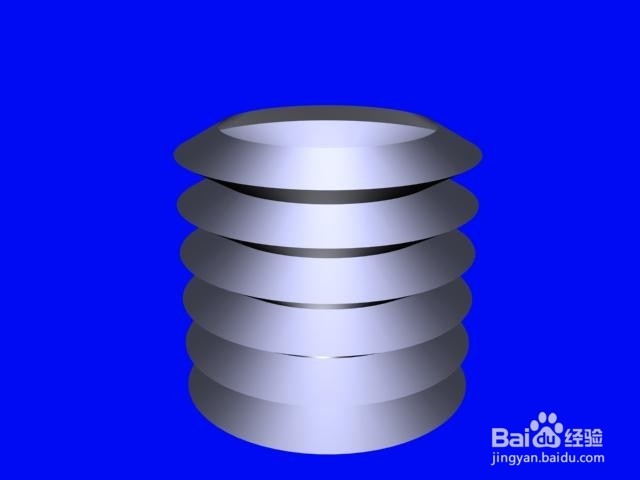

6、碟形弹簧——工作时承受压力，在冲击力较大的重型机械设备上应用较多。

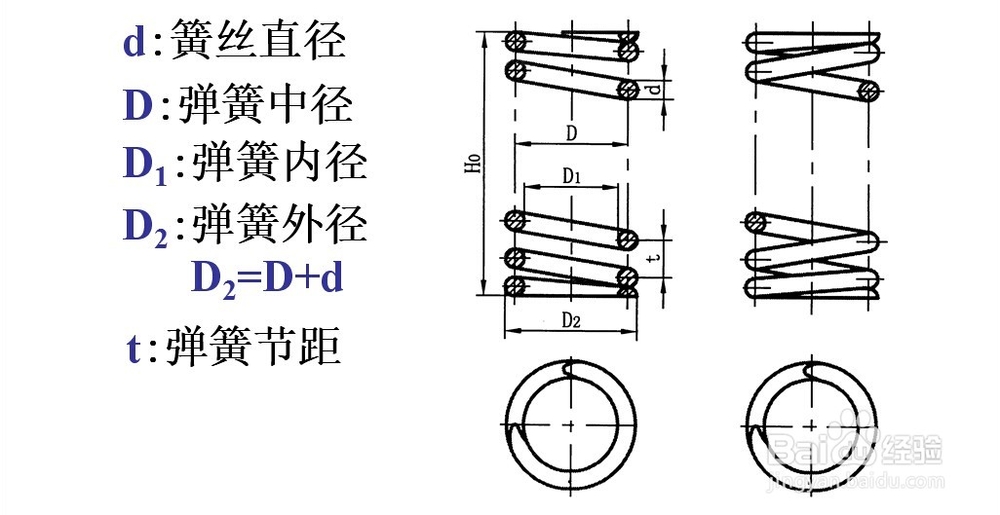

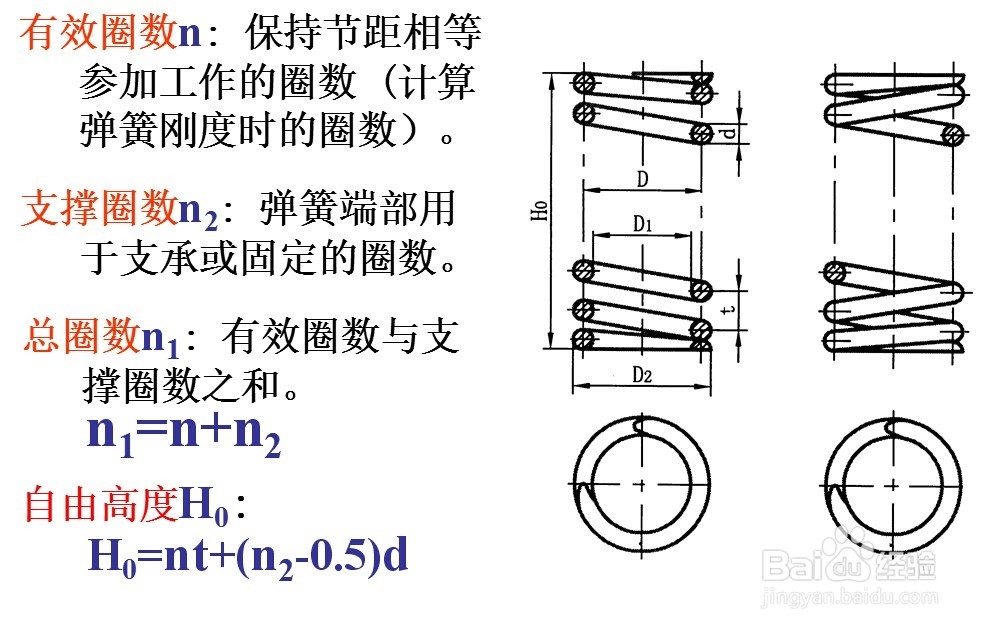

二、圆柱螺旋压缩弹簧的结构与参数三、圆柱螺旋压缩弹簧的规定画法1/2分步阅读

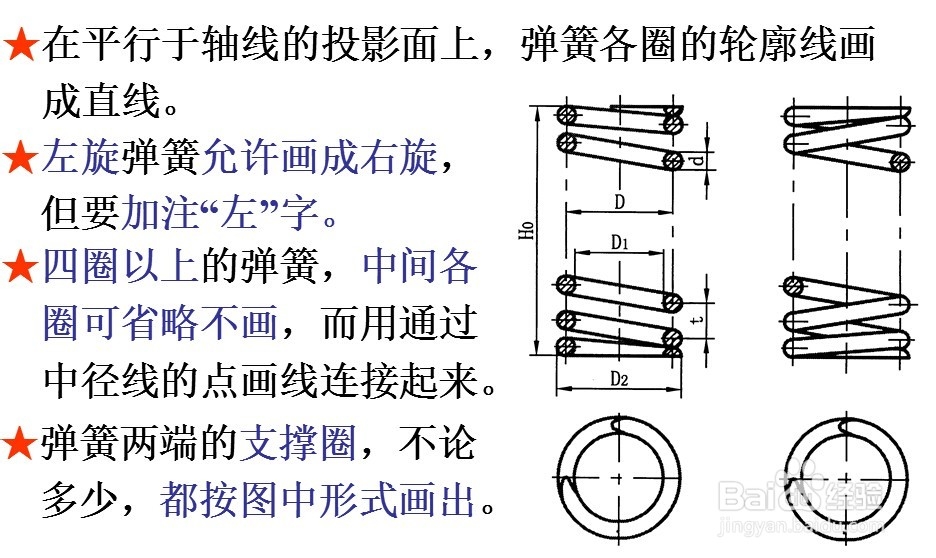

单个弹簧画法：

2/2

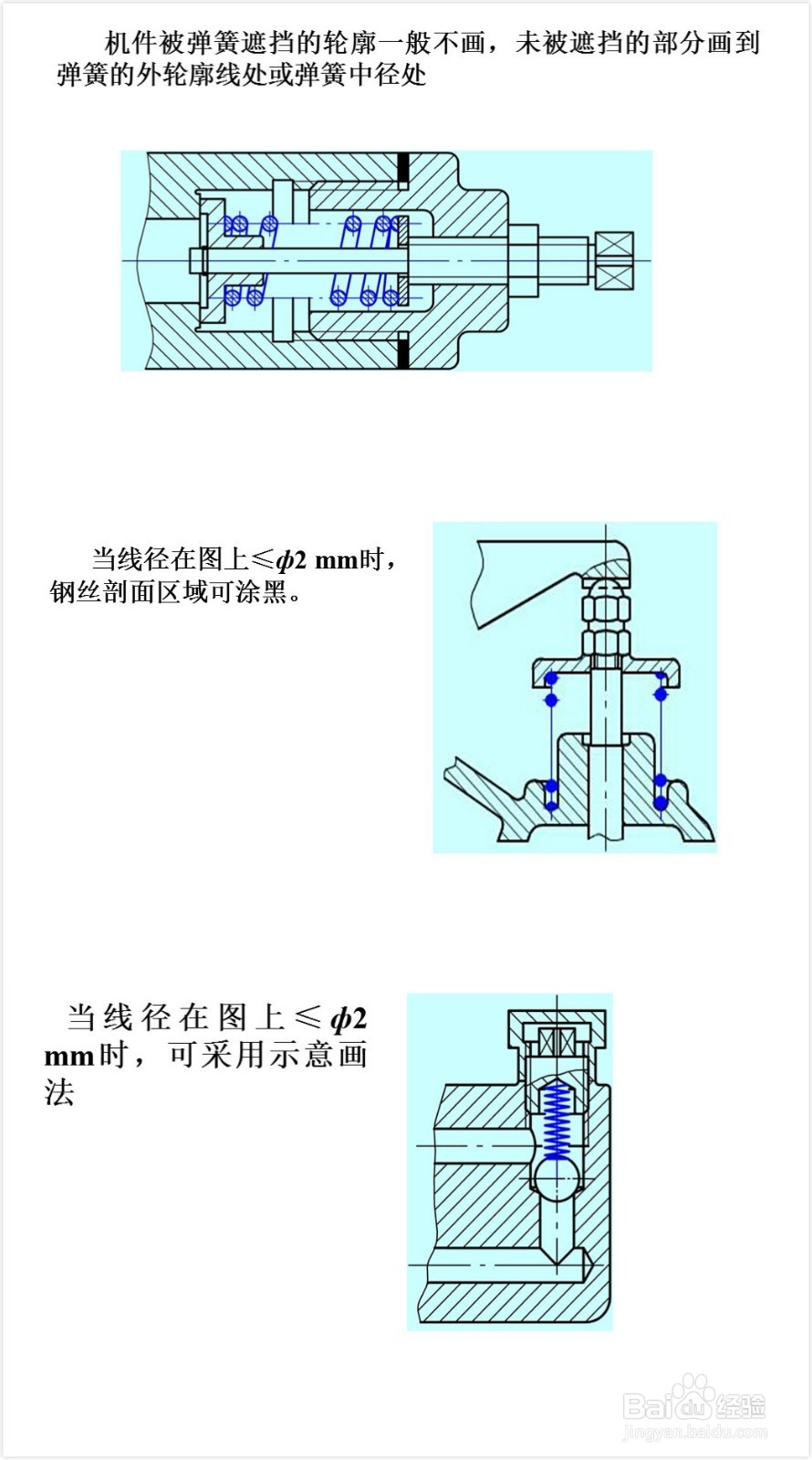

弹簧在装配图中的画法：

四、圆柱螺旋压缩弹簧的画法步骤1/5

根据弹簧的自由高度H0、弹簧中径D，作出矩形abcd

2/5

画出支撑圈部分，d为线径

3/5

画出部分有效圈，t为节距

4/5

按右旋旋向（或实际旋向）作相应圆的公切线，画成剖视图

5/5

圆柱螺旋压缩弹簧零件图

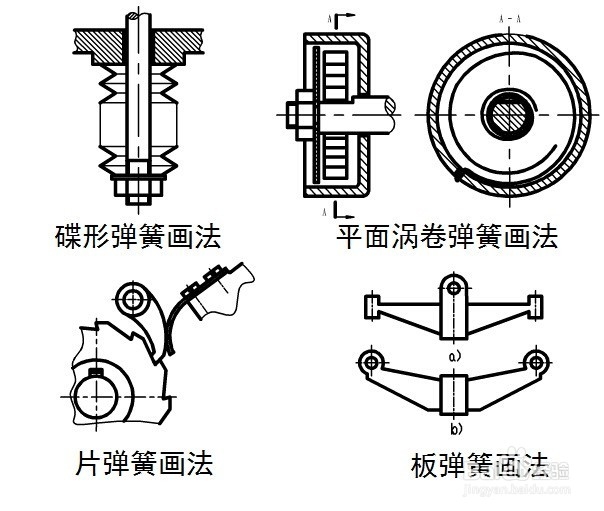

五、其它弹簧示意图理工学科
