在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了带温升直流电阻测试仪。它采用全新电源技术，具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好等特点。工具/原料more直流电阻测试仪测试钳接线方法1/3分步阅读

首先将电源线以及地线可靠连接到直阻仪上，然后把随机附带的测试线连接到直阻仪面板与其颜色相对应的输入输出接线端子上，将测试线末端的测试钳夹到待测变压器绕组两端，并用力摩擦接触点，以确保接触良好。接线方法如下图

2/3

根据需要按下面的联线图接线：

3/3

助磁法测量（适用于 12 万 KVA 以上三芯五柱低压角接大容量变压器）利用助磁法测量，（a）可同时测量 RA0 和 Rac 的阻值，（b）可同时测量 RB0和 Rab 的阻值，（c）可同时测量 RC0 和 Rbc 的阻值。当确认待测电阻和仪器可靠的连接好后，按屏幕显示的“▼” “▲”对应按键切换测试电流。

测试方法1/9

打开电源开关，显示屏显示如下界面

2/9

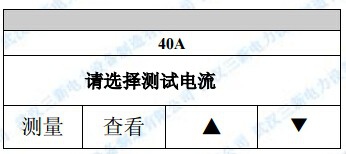

直阻仪提供了几种不同的测量电流，您可以根据需要按“▲”和“▼”键进行选择，请注意每种测量电流的最大测量范围，以免出现所测绕组直流电阻大于所选电流的最大测量范围，使测量开始后电流达不到预定值，导致直阻仪长时间处于等待状态（详细的技术参数请参见技术指标一节）。

3/9

“查看”键用于查看和打印已经存储的测量数据。（详见“数据的查看和处 理”）。

4/9

选择好测量方式和测量电流后，按“测量”键开始整个测量过程。

5/9

直阻仪在按下“测量”键后开始对被测绕组充电，并显示如下界面

6/9

显示器中部显示区将出现一个充电进度条，进度条上部为当前的电流值，一般在测量大电感负载时，电流达到稳定需要一定时间，电流值由零向额定值上升。

7/9

当电流达到额定值后，充电结束，直阻仪开始对数据进行采样计算。显示器提示“正在测量，请稍侯”，计算完毕后，所测电阻值将显示在显示屏上。待数据稳定后，即可以按“存储”键存储或按“打印”键打印数据。

8/9

如果连线采用双通道或助磁法接线，在测试完 1 通道后，可以按双通道测试切换开关“V2”键切换到 2 通道继续测量，由于两个绕组同时充电会加快测量时间。

9/9

测量完毕后，按“退出”键退出测量，此时如果是电感性负载，直阻仪将自动开始对绕组放电，显示器提示“正在放电，请稍候”，并发出蜂鸣音提示，放电指示消失后，即可拆除测量接线，测试下一绕组。

注意事项

禁止在测量过程中，或者放电指示消失前拆除测量接线，以免因为绕组放 电危及设备和人员安全！！！

对于无载调压变压器，不允许测量过程中切换分接开关。

测量时，其他未测试的绕组请勿短路接地，否则会导致变压器充磁过程变慢， 数据稳定时间延长。
