订阅Proe如何创建梅花螺丝刀？
来源：网络收集 点击： 时间：2024-05-23【导读】：
介绍一下Proe如何创建梅花螺丝刀？工具/原料more电脑方法/步骤1/16分步阅读
2/16
4/16
5/16
6/16
7/16
8/16
9/16
10/16
11/16
12/16
13/16
14/16
15/16
16/16
注意事项

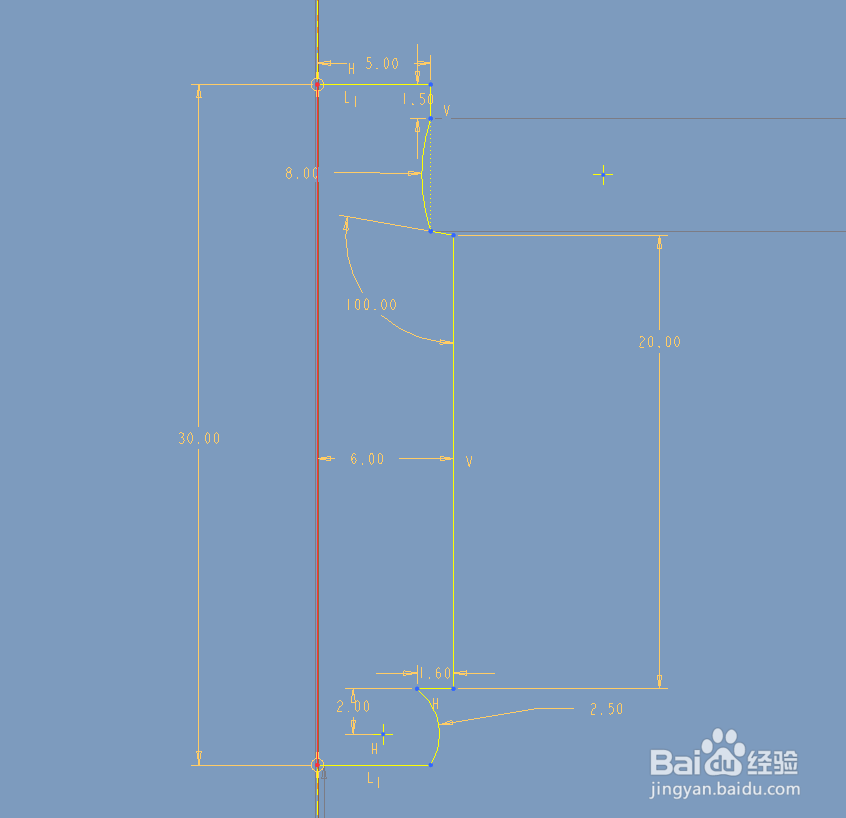

1.创建把手。点击【旋转】，选择FRONT作为草绘平面，绘制如下截面。
2/16绘制完成后，点击勾号。

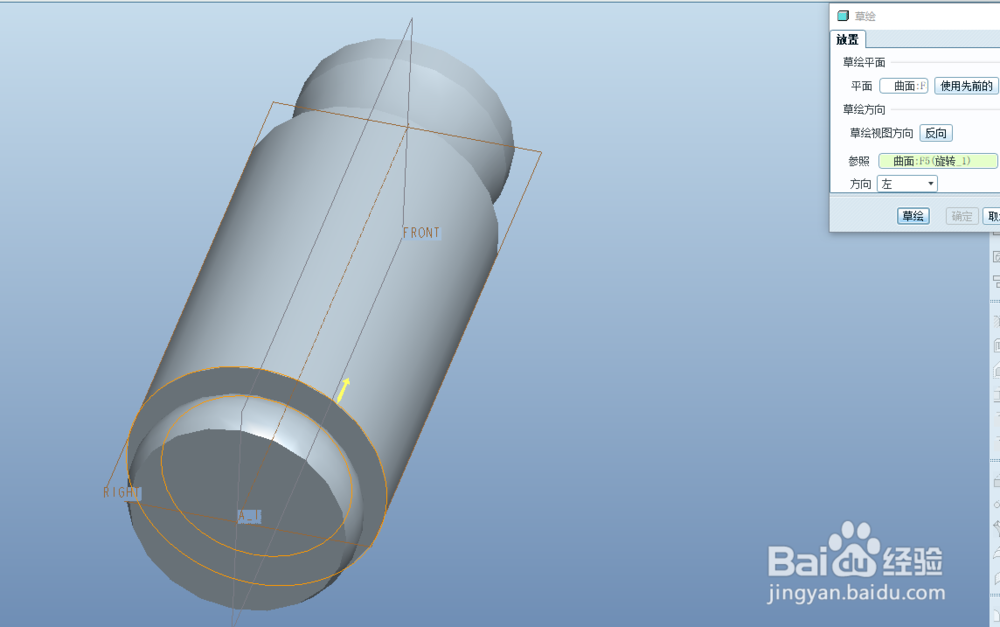

3/162.修饰把手。点击拉伸，选择下面的平面作为草绘平面。

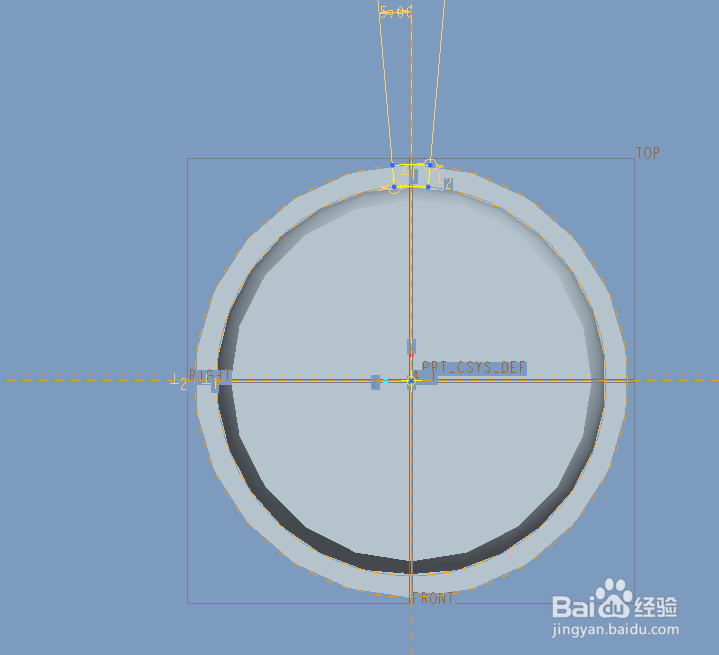

4/16绘制如下草绘。

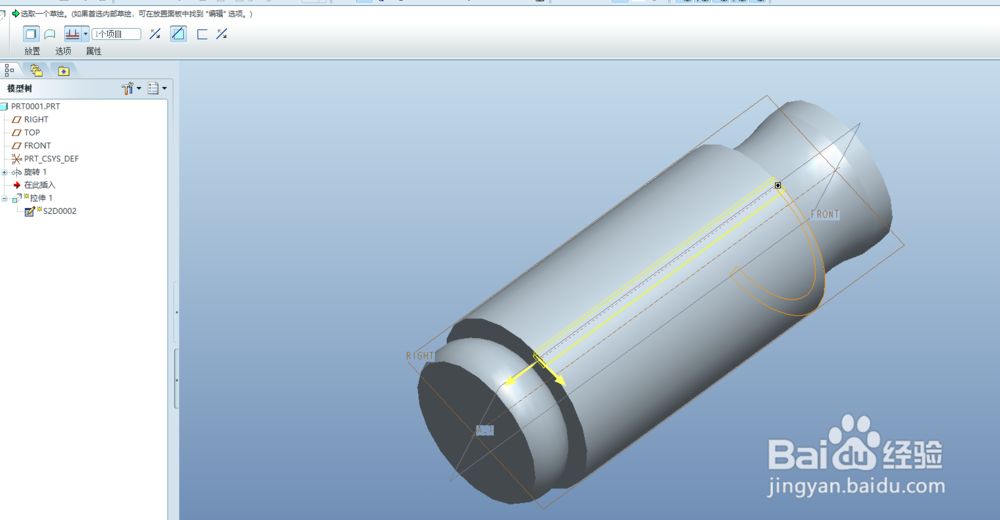

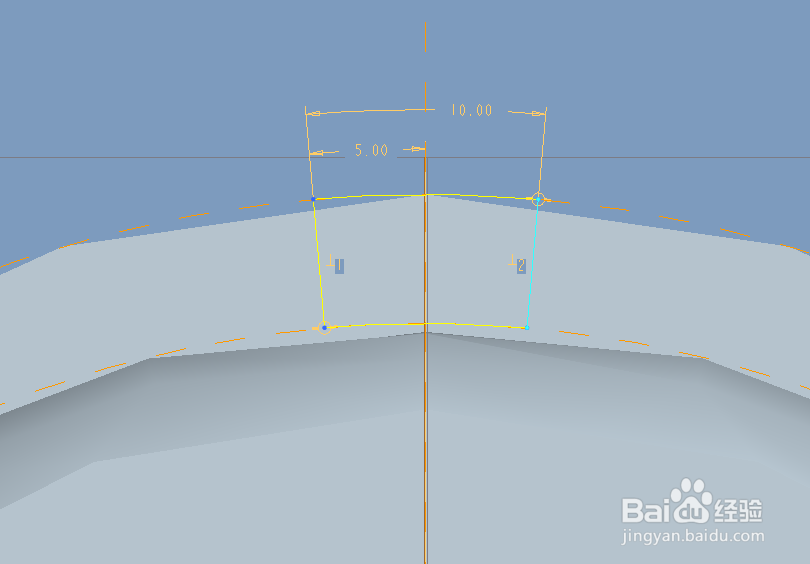

5/16绘制完成后，点击勾号。点击【切除材料】，进行如下切除

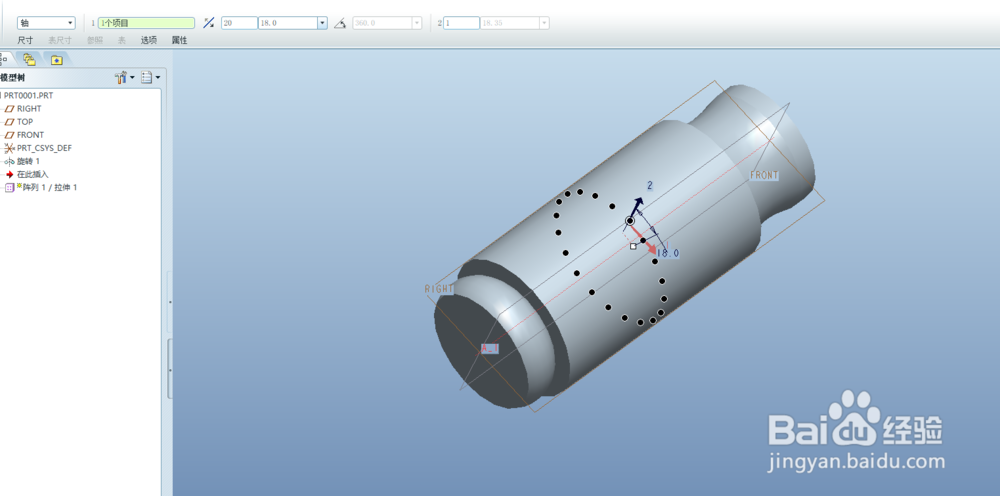

6/163.选择上一步创建的拉伸切除特征进行阵列，阵列类型选择【轴】，阵列数20，成员间隔18°。

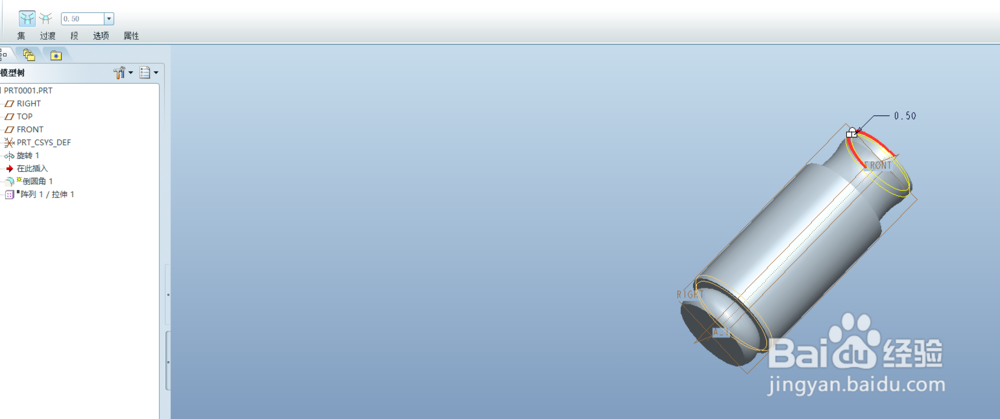

7/164.点击模型树中的【在此插入】，将其向上移动一位，如下图。此时模型没有显示阵列特征，点击【倒圆角】，将模型两端进行倒圆角。将【在此插入】移动最下面。

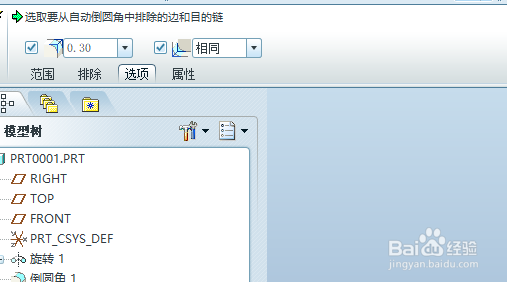

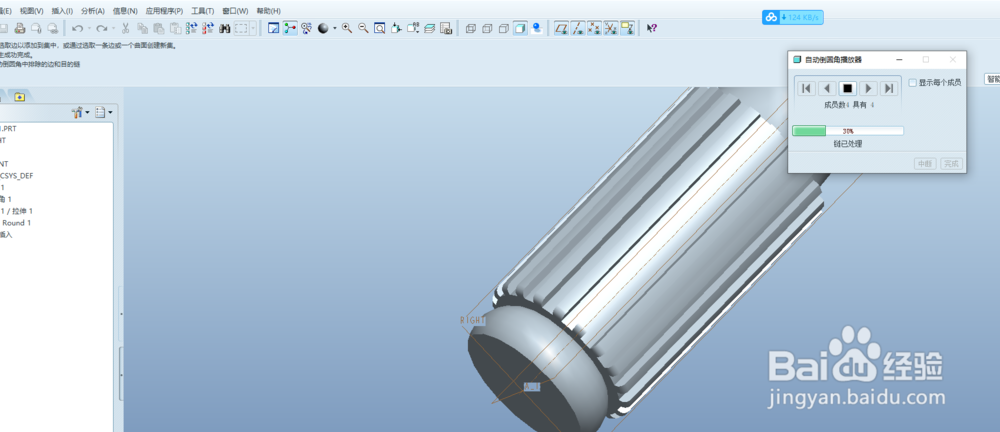

8/165.点击【插入】-【自动倒圆角】，对阵列形成的多个棱边进行自动倒圆角。按照下图进行设置。
9/16完成。

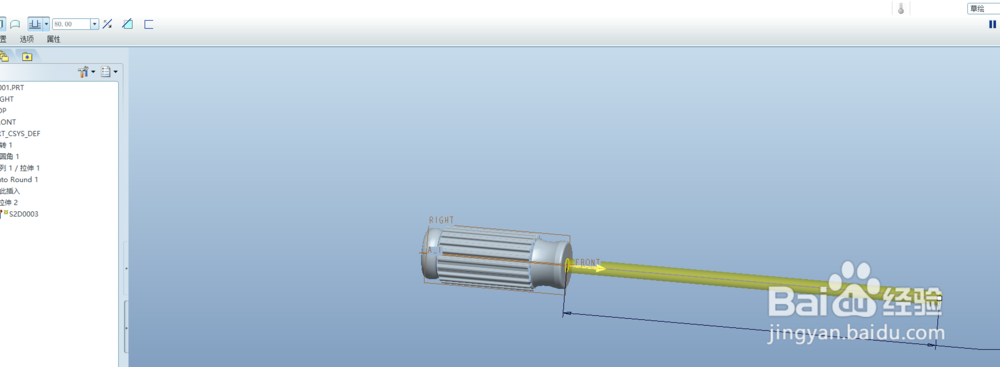

10/166.创建金属杆。点击【拉伸】，选择如下平面作为草绘平面，绘制如下的草绘。拉伸长度为80.
11/167.创建十字花。

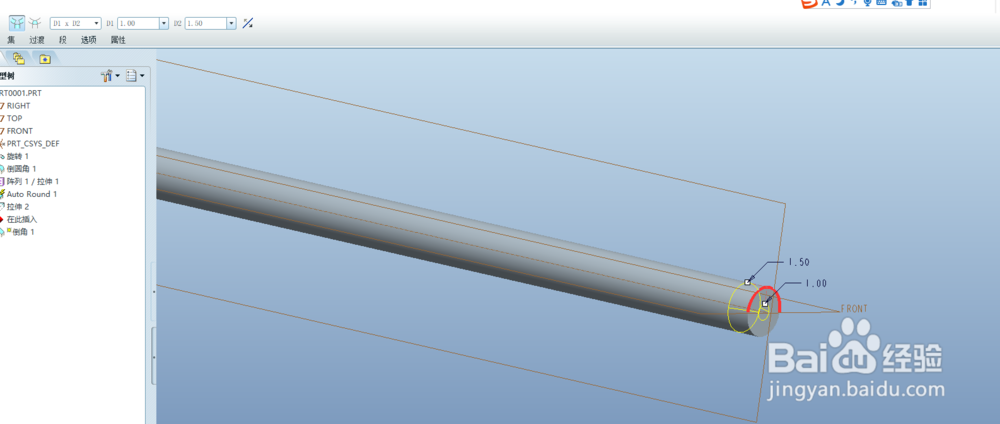

1）点击倒圆角，选择【D1XD2】,分别输入1和1.5.

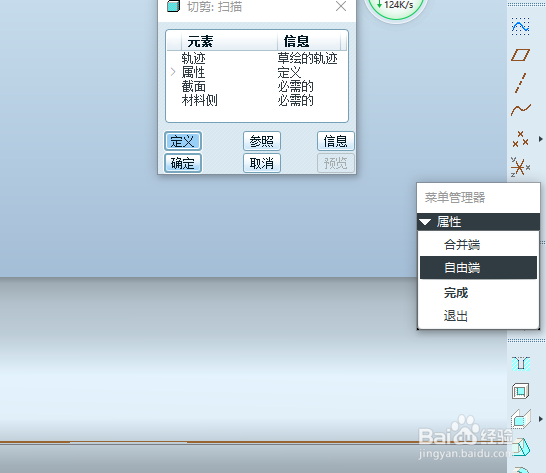

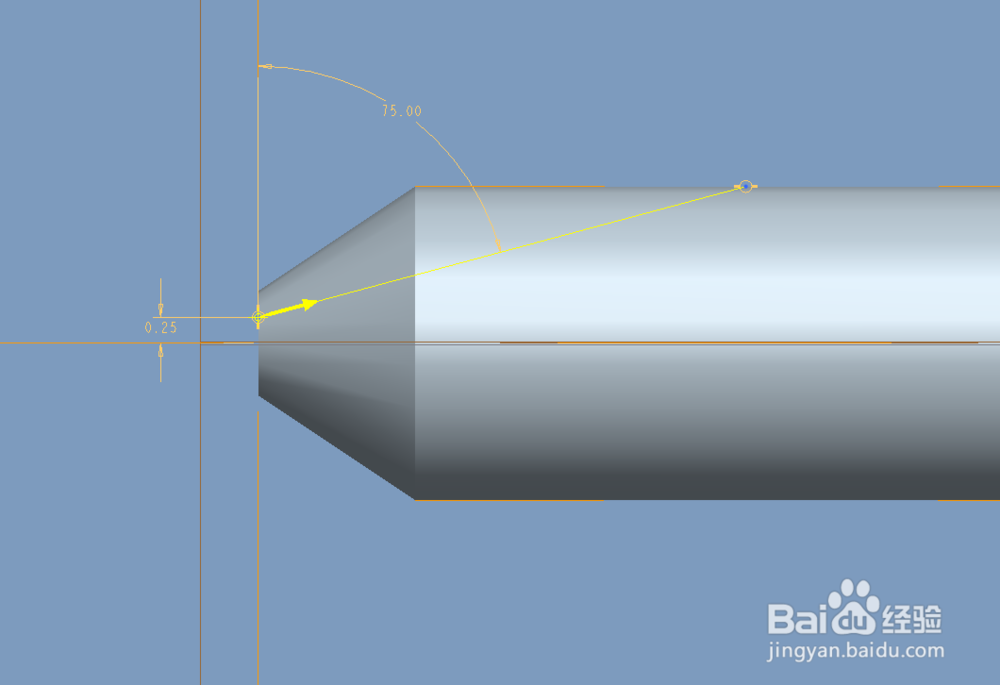

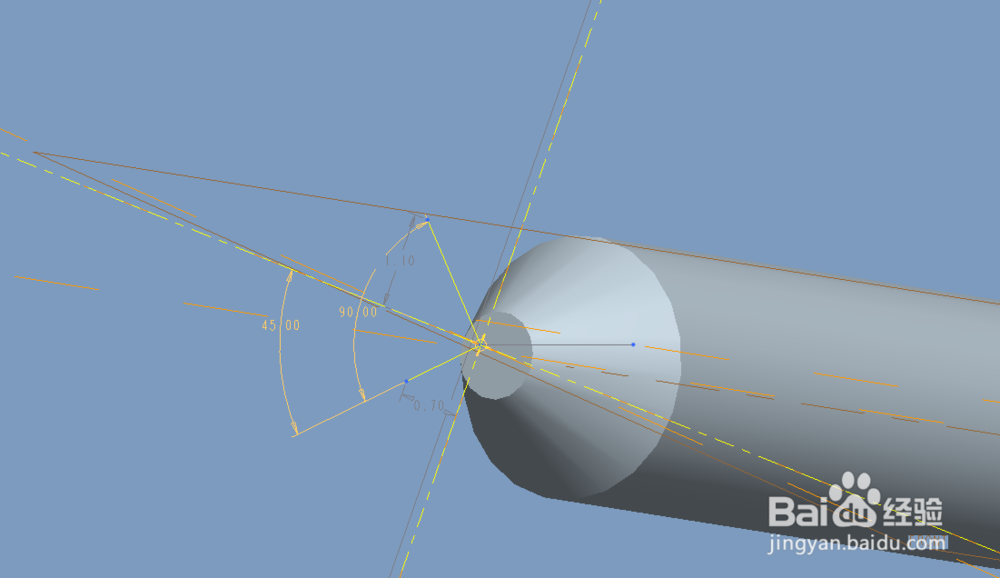

12/162）点击【插入】-【扫描】-【切口】，选择【草绘轨迹】选项，选择front平面作为草绘平面，绘制如下的轨迹。
13/16绘制完成后，点击勾号。绘制如下截面。
14/16点击完成。

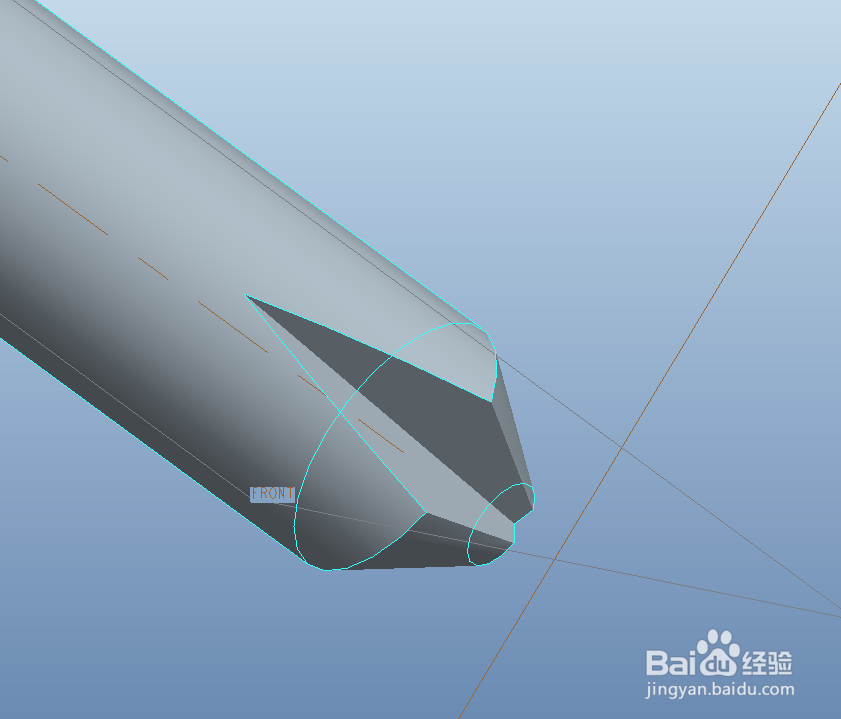

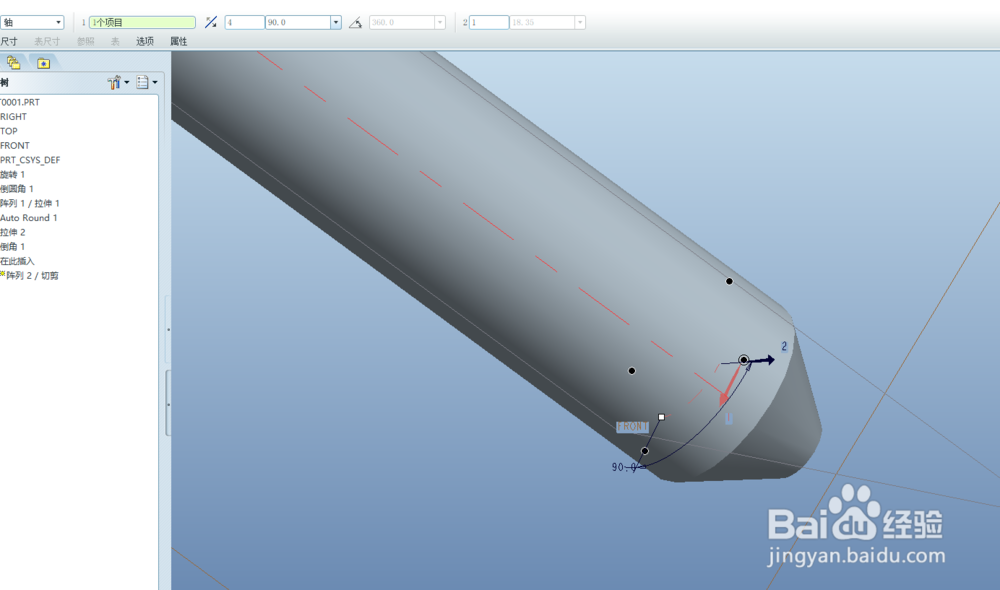

15/163）点击阵列，将上面的扫描特征进行阵列，阵列类型为【轴】。

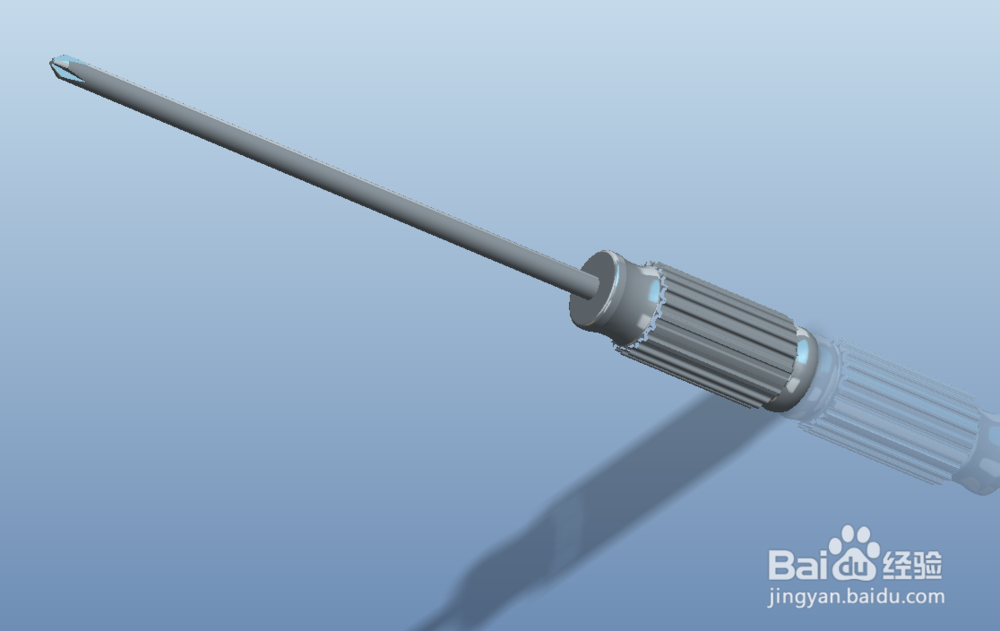

16/168.完成。
注意事项不懂的关注我！！
