订阅挖管沟的CAD图纸怎么画
来源：网络收集 点击： 时间：2024-05-27【导读】：
在我们设计管线施工时，常常用到挖管沟的断面图，简单介绍怎么使用CAD画管沟图。工具/原料more电脑CAD制图软件方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
管沟

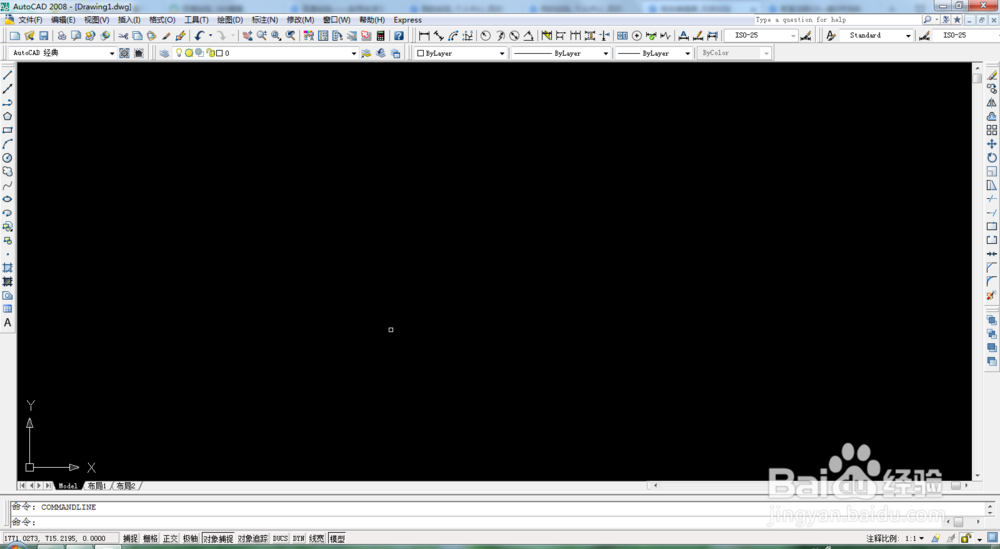

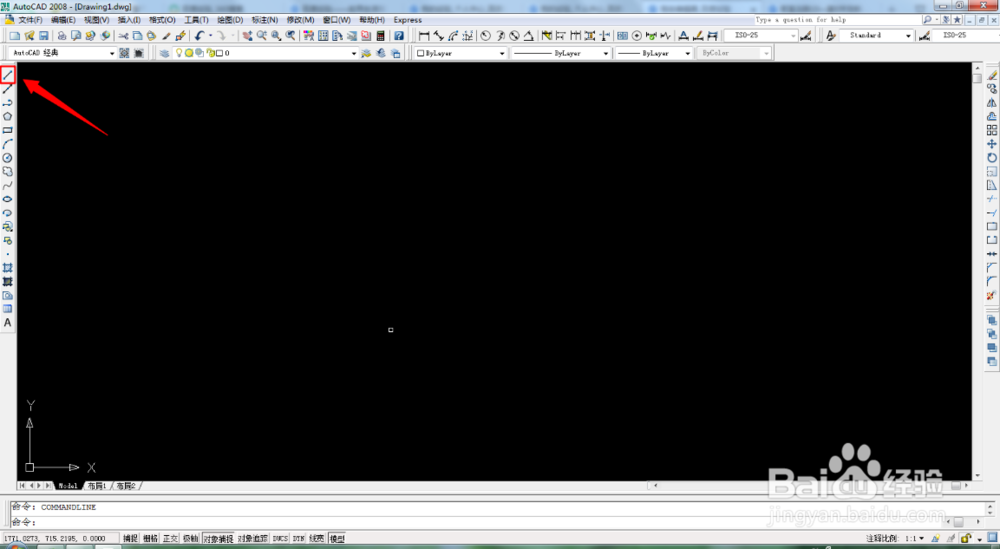

打开CAD制图软件，然后进入经典模式，首先点击左面工具栏内线段按钮。

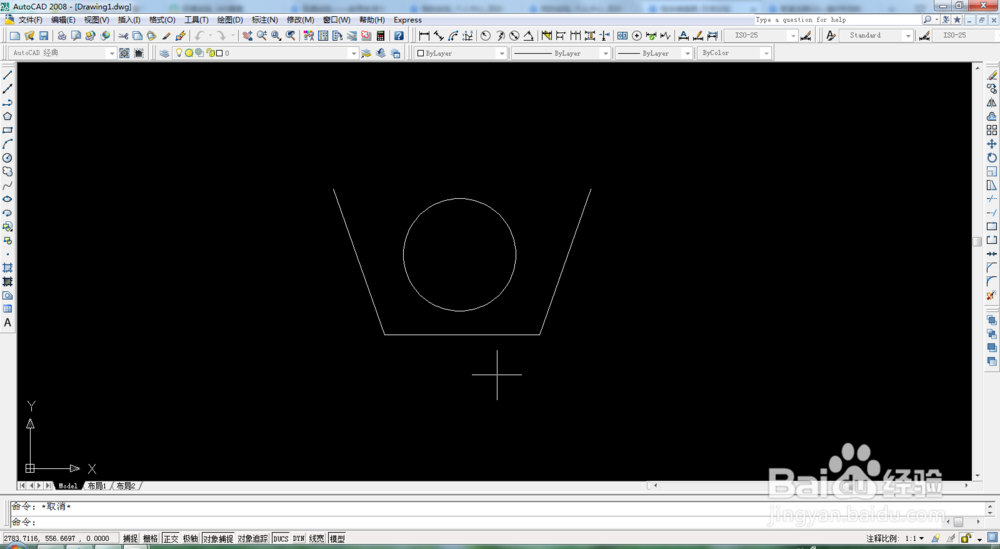

2/6然后利用线段在图上画出管沟凤婶光的图形，管沟的图形可以根据你所需要的形状画出，如下图。
3/6完成后再中间的位置上画一个圆，表示的是管线的位置。

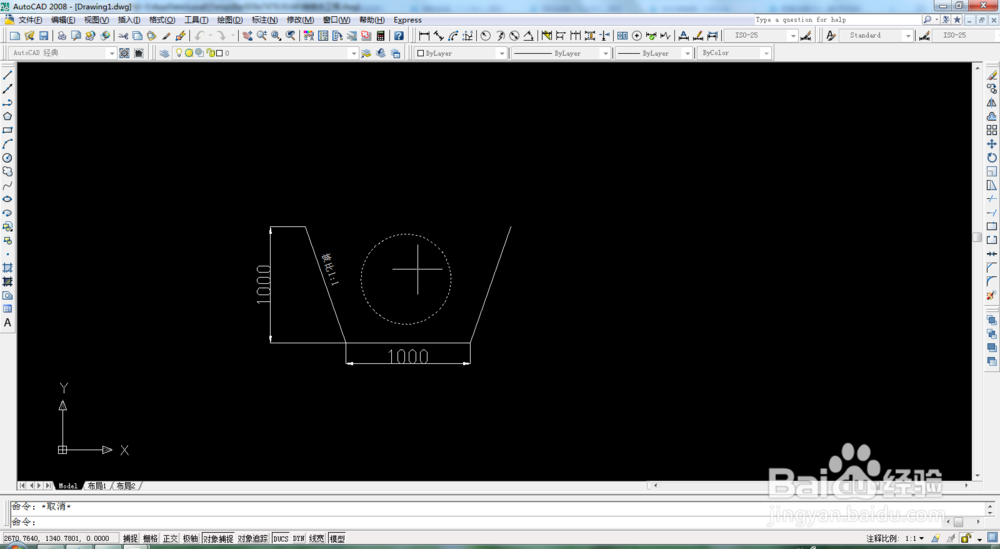

4/6然后再根据具体的要求及设计标准，在图上标出底宽、坡比及高近良度。

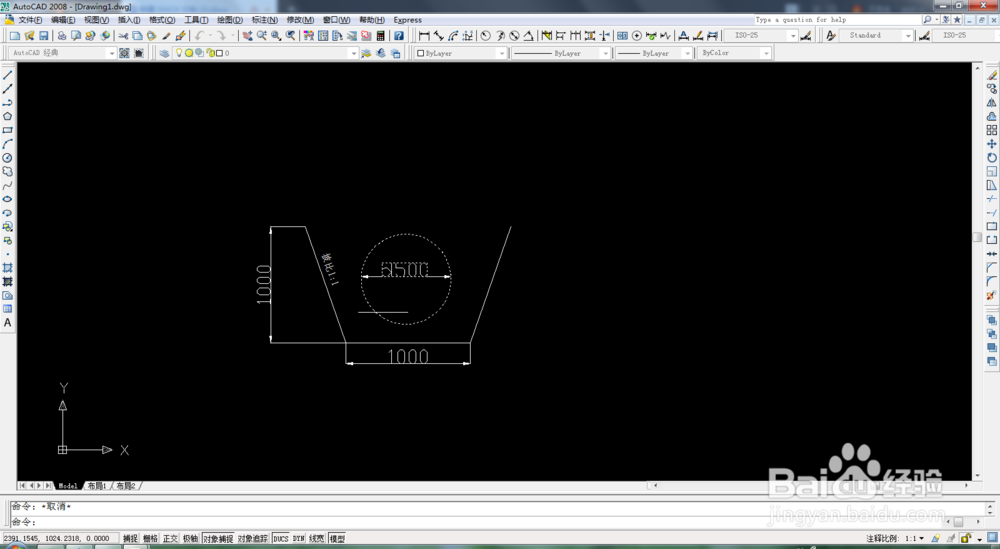

5/6如果管沟需要铺设管线，在圆上标注处直径，表示管径良追是多少。

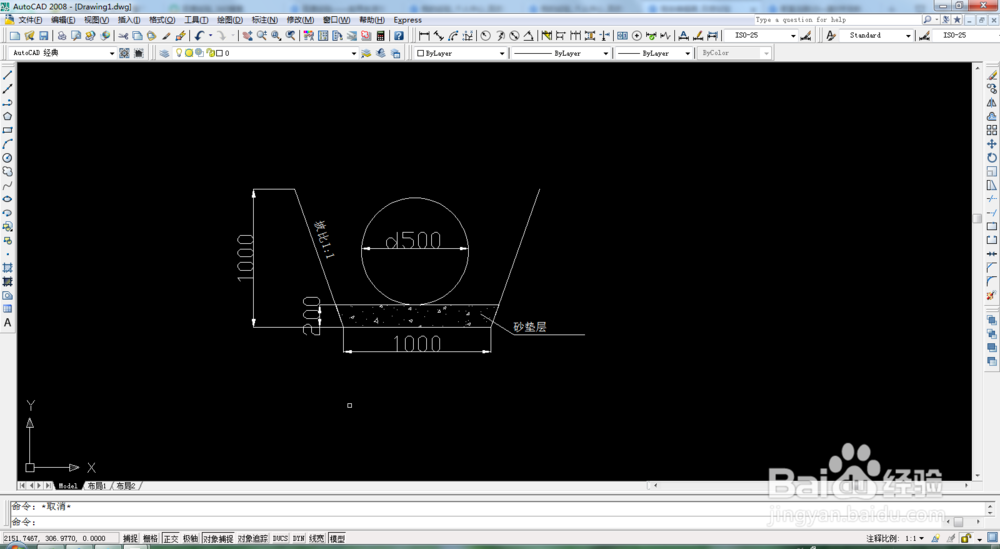

6/6如果需要再管线的底部铺设砂垫层，要在图中进行标注这样施工的时候就会看明白。
