关于ICEM二维混合网格节点对齐
来源:网络收集 点击: 时间:2024-05-29首先,创建一个二维平面的模型。

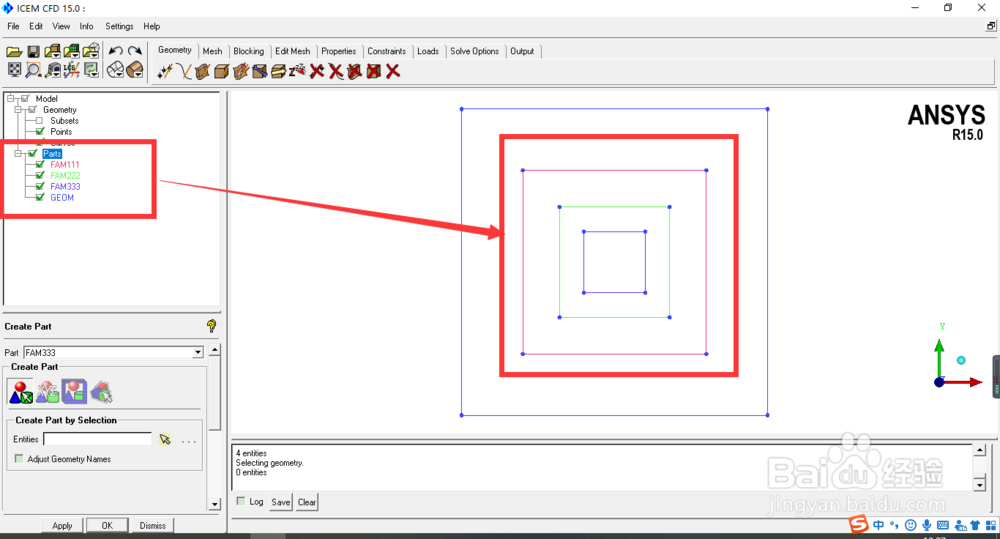

第二步是个很重要的一步,我们将创建的模型内边线(也就是用来分割面的线)先创建part,为什么要这么做呢?在实际划分中发现在分割面之后两个面的交界处会多出一圈线,我也不知道具体为什么,是干什么用的。我的猜测是两组一样的线分别是两个面的边框,但这个多出来的线会影响到混合网格的划分,所以现将画好的内边线创建成part,然后分割完面之后删除原有的part重新创建新的part就能很好的解决问题。多说一句有的时候拓扑一下可能也能够解决问题,但是我在用二维图形拓扑的时候总是出现问题,我也懒的去弄,不够专业,还请见谅

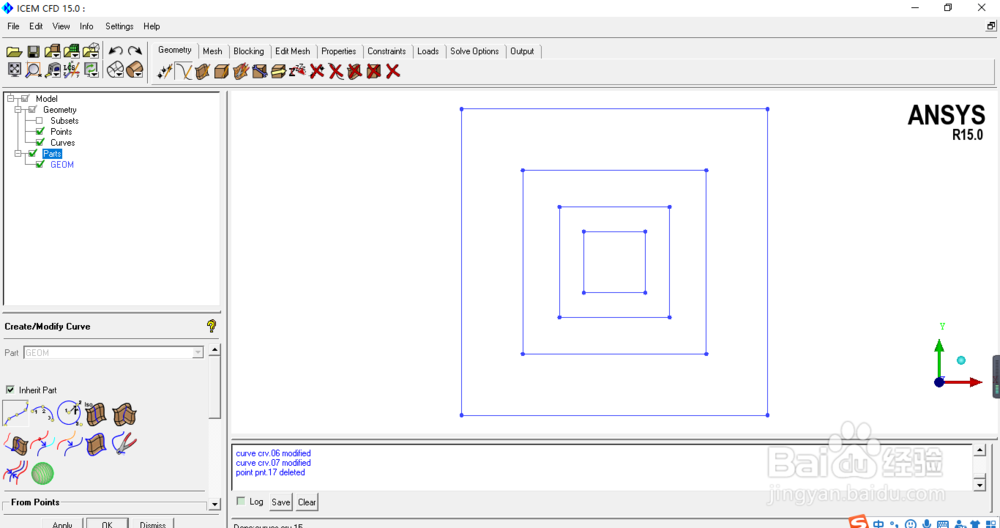

第三步就是创建面分割面了,分割完面之后将最先创建的part删了,可以看到还存留一组线。

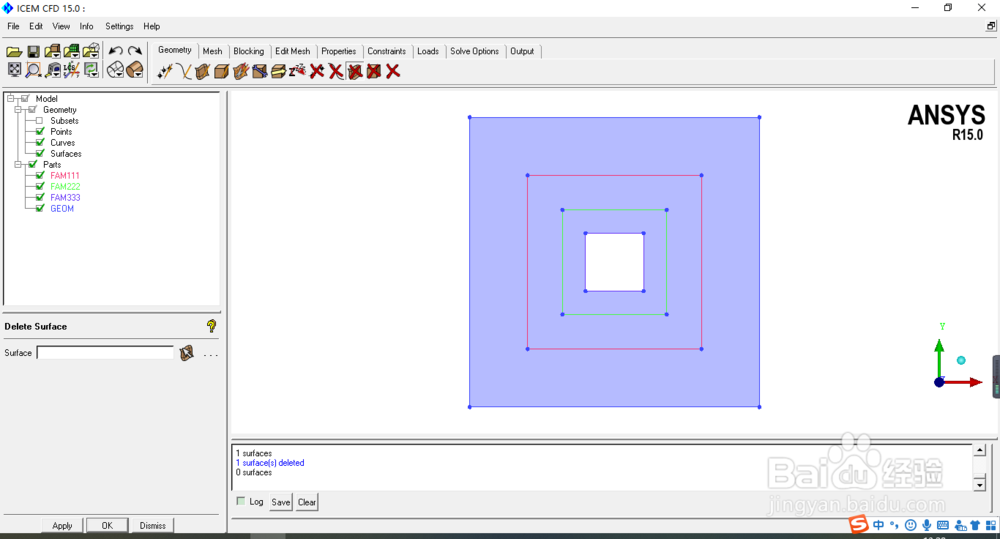

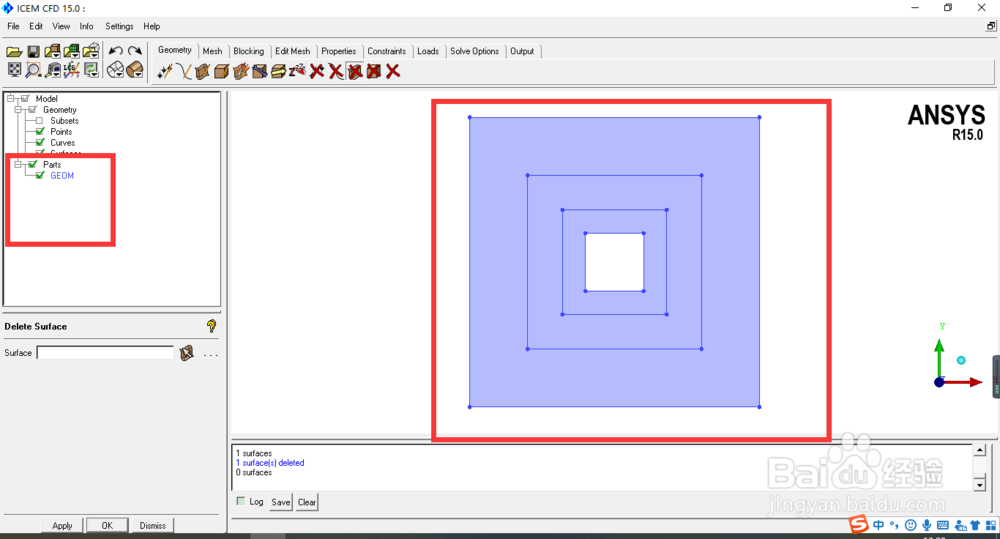

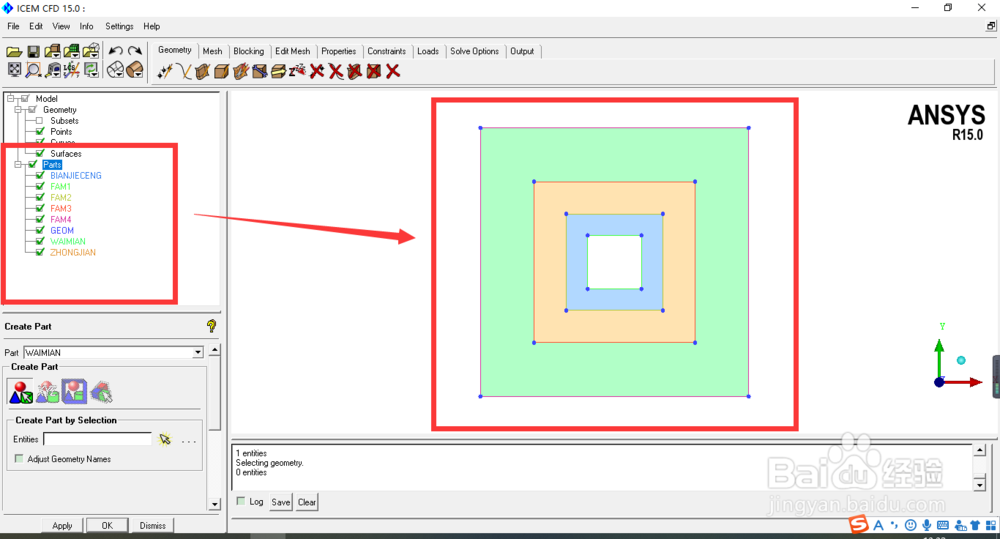

随后我们将这组线,以及分割好的面创建好part(为了效果,我把中间的窟窿给删除了)

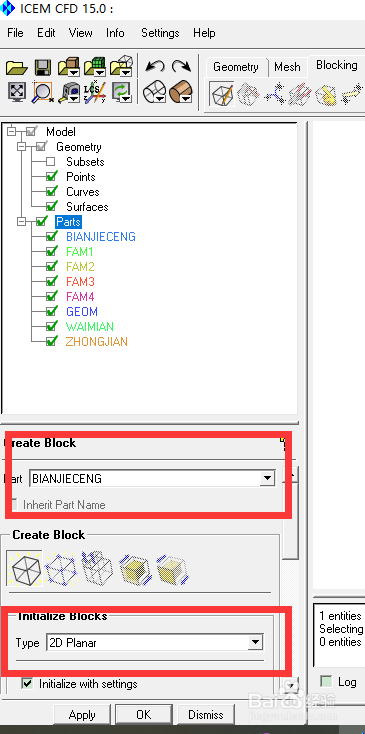

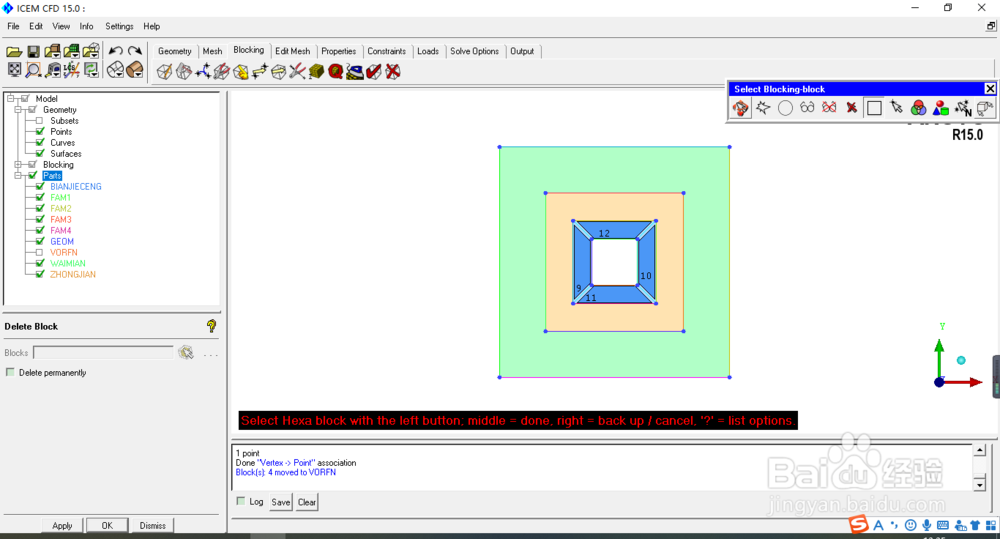

进行内圈的一个边界层网格划分(这里没有直接自带的边界层网格,因为有的时候自带的边界层网格并不理想)。创建一个O型块,与最里面的环相关联,然后画个结构化网格

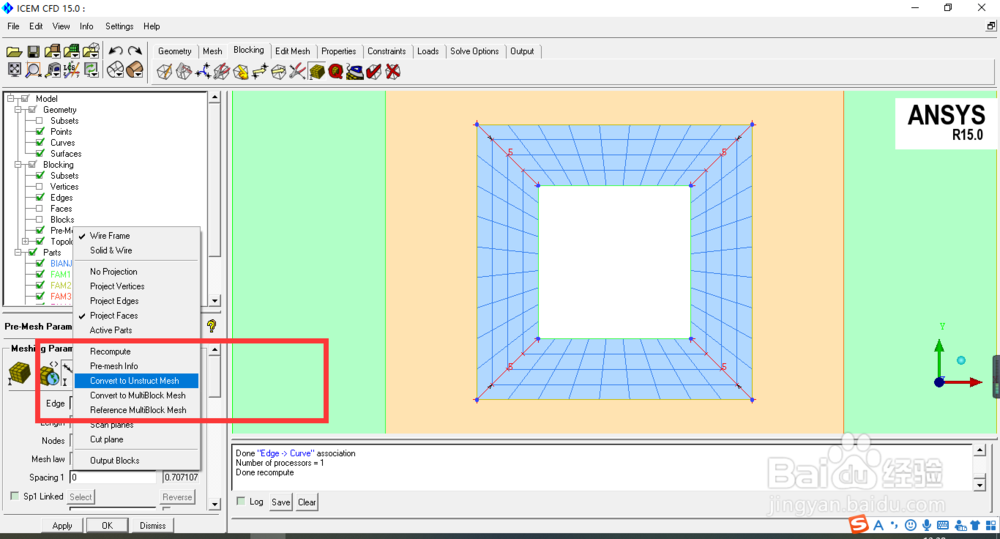

画好之后别忘了转换为非结构化网格!!!!

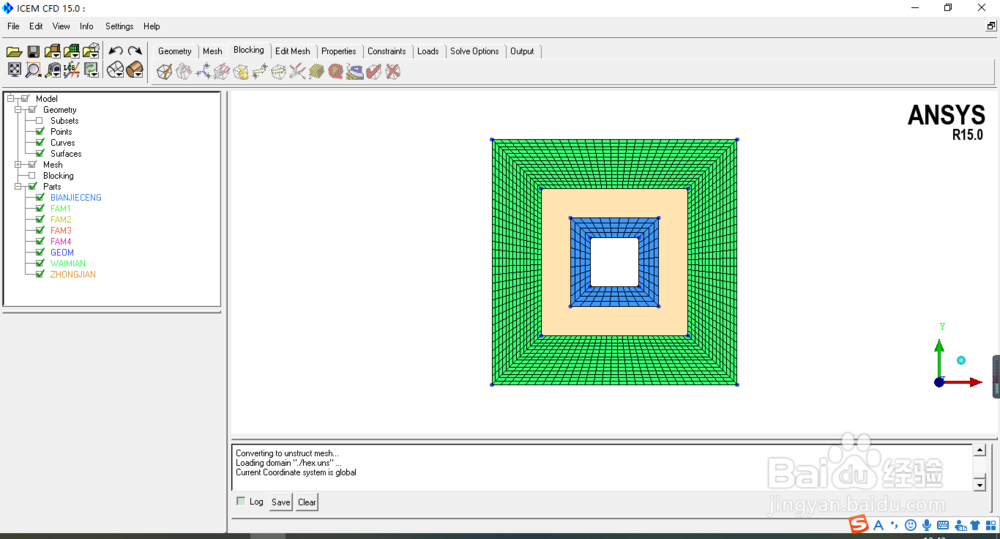

同样的操作我也将外圈布置了一圈四边形网格。同样也要转换为非结构化网格,转换时别忘了选择Merge,选错了里面的就白弄了。

然后设置中间内个圈的非结构化网格的参数,我随意设置了一下。

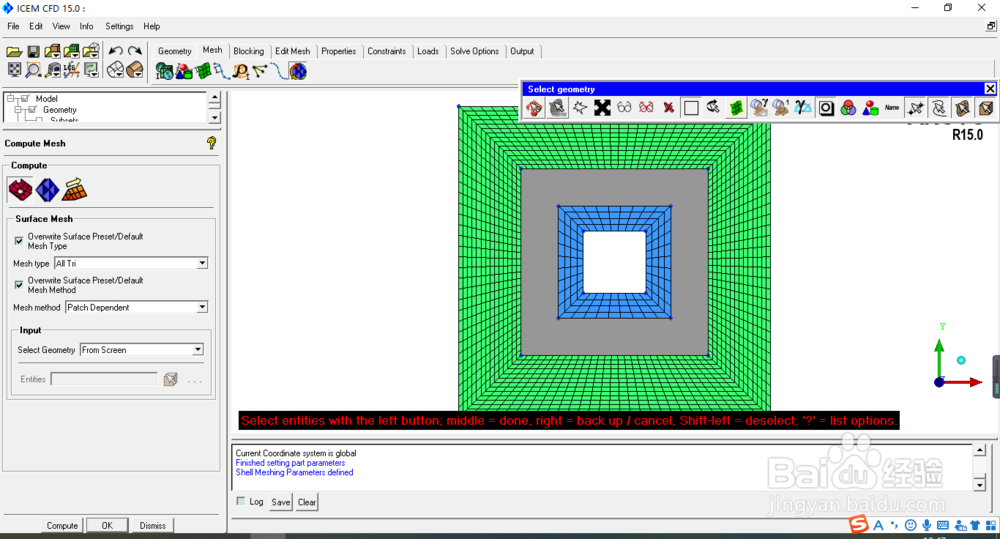

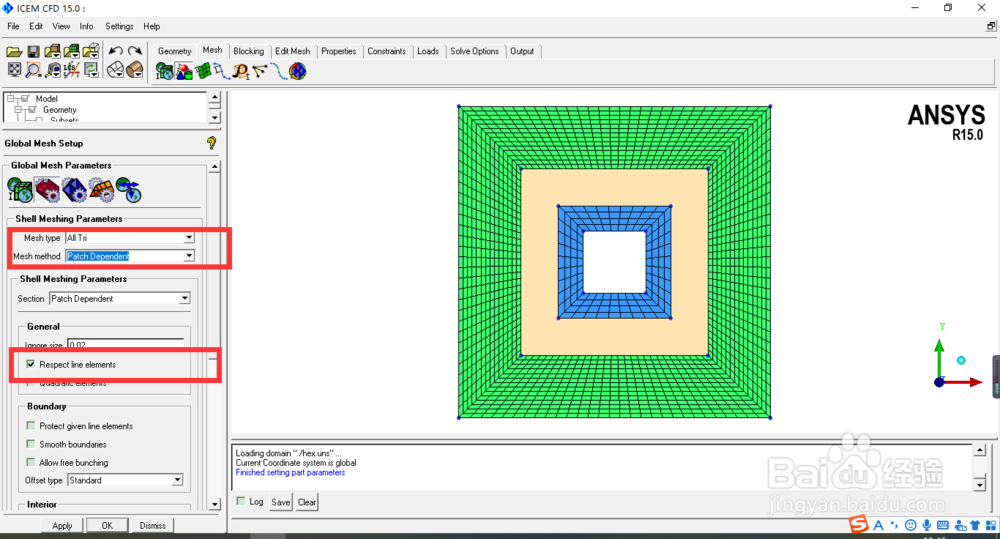

在下图设置三角形网格,最重要的是一定要勾选Respect line elements,很重要。

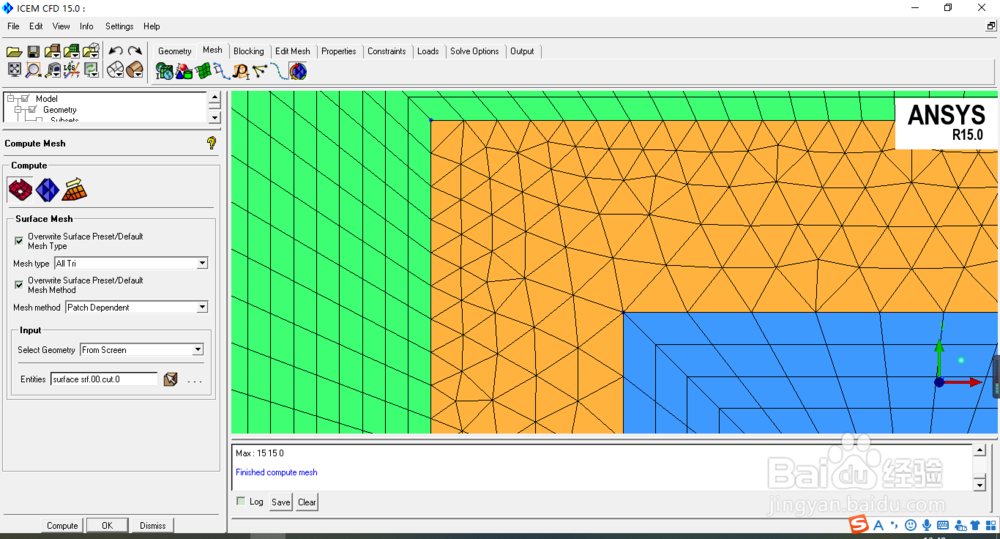

最后选择中间内个环划分网格就好了

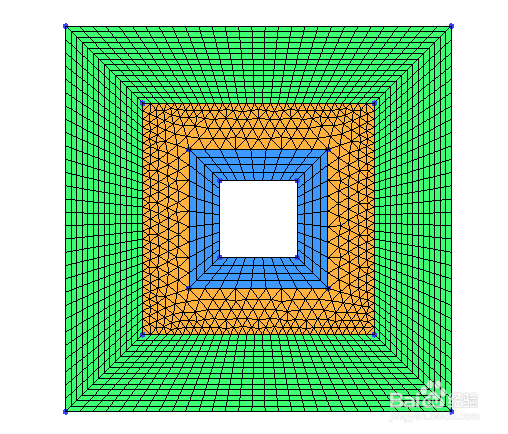

这个是最后的样子,是不是很棒。强迫症看了很爽。
希望我的分享能够为你少走一点弯路,也希望大家多多分享,互相帮助。
