订阅SW如何设置工程图显示延伸直线
来源：网络收集 点击： 时间：2024-01-27【导读】：
SW工程图中可以设置图纸显示延伸直线，下面来教大家操作方法，如果感兴趣的话就来学习一下吧。品牌型号：联想Y7000系统版本：Windows10软件版本：Solidworks2018方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5

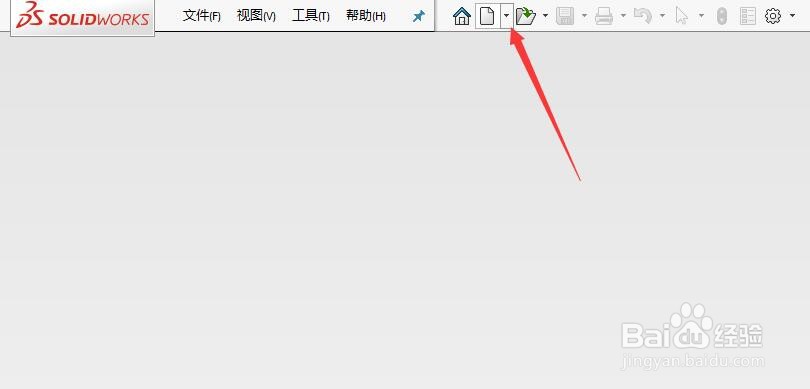

首先，打开SW 2018，点击菜单栏中的“新建”按钮

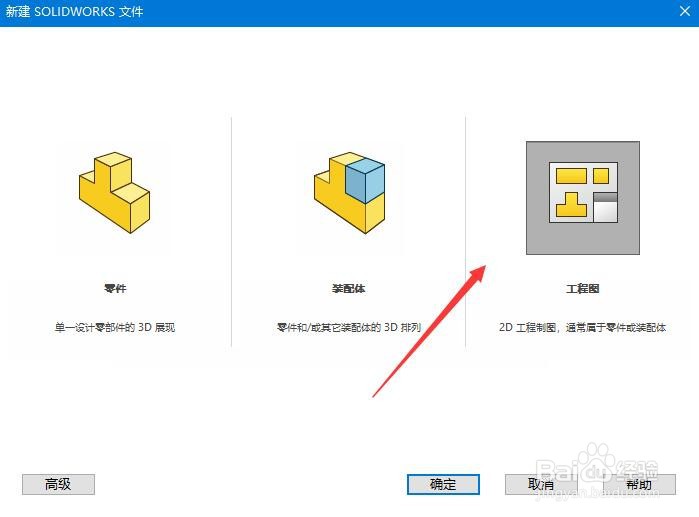

2/5其次，在新建对话框中选择“工程图”

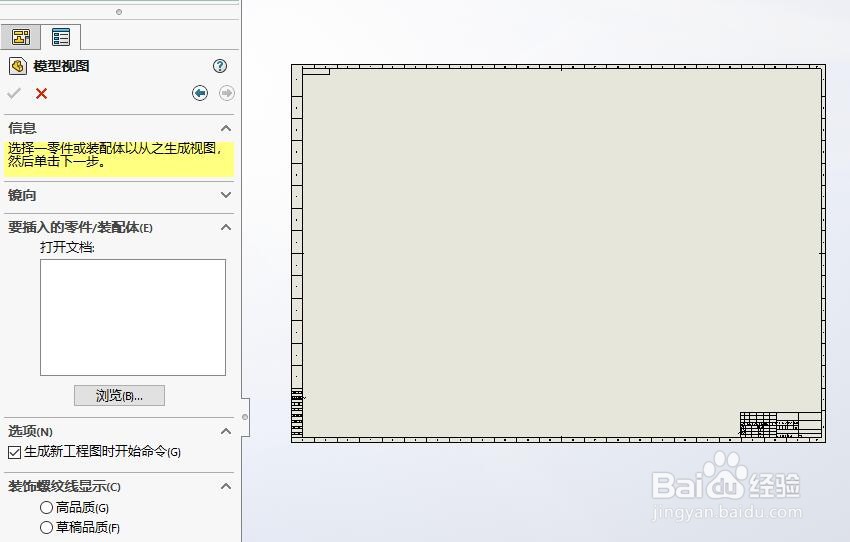

3/5之后，创建一个工程图模板
4/5再之后，插入一个需要标注尺寸的零件图

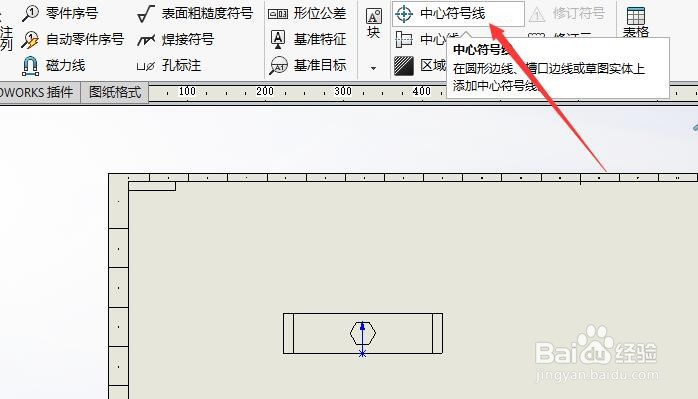

5/5最后，选择“中心符号线”按钮，取消勾选“使用文档默认值”后，勾选”延伸直线“即可，效果如图所示
