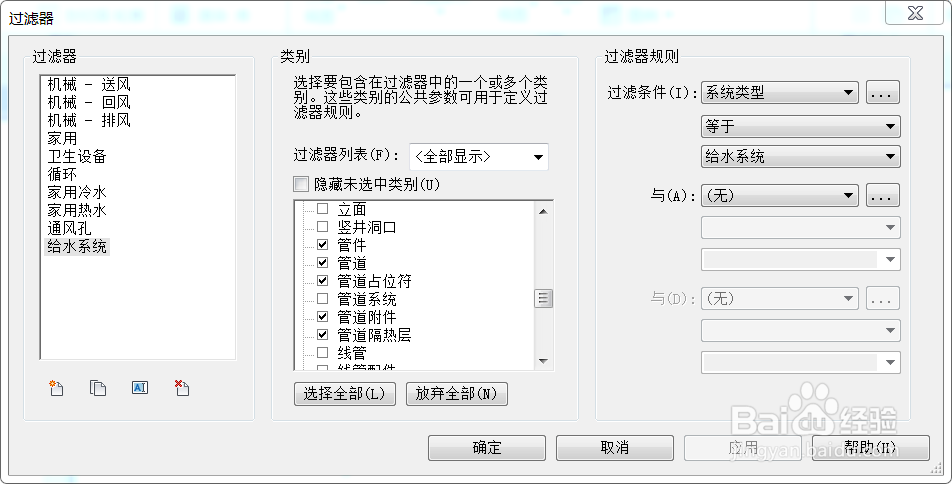

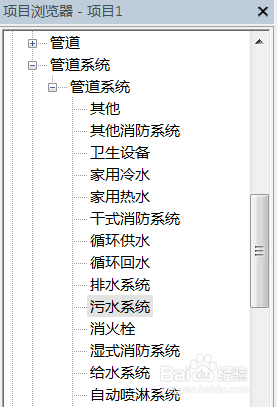

首先在“项目浏览器”窗口中找到“族”的管道系统，分别设置不同类型的系统类型，由“复制”和”重命名“命令完成，本次演示设置了五种类型做例子。设置好类型后，打开视图界面下的”过滤器“，使用”新建“命令添加例如”给水系统“类型，除了管道系统之外的管道规则选好，过滤条件为”系统类型“”等于”“给水系统“，设置好过滤器之后，依次重复操作把五种设置完毕，应用并确定。在使用”vv“快捷键命令打开视图选项，”过滤器“中把五种类型管道添加后，分别给它们设置好不同颜色，然后实体填充，应用并确定。

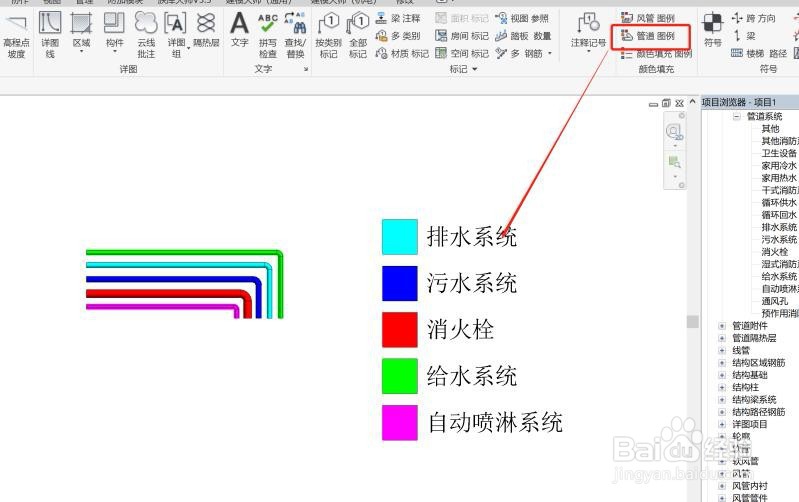

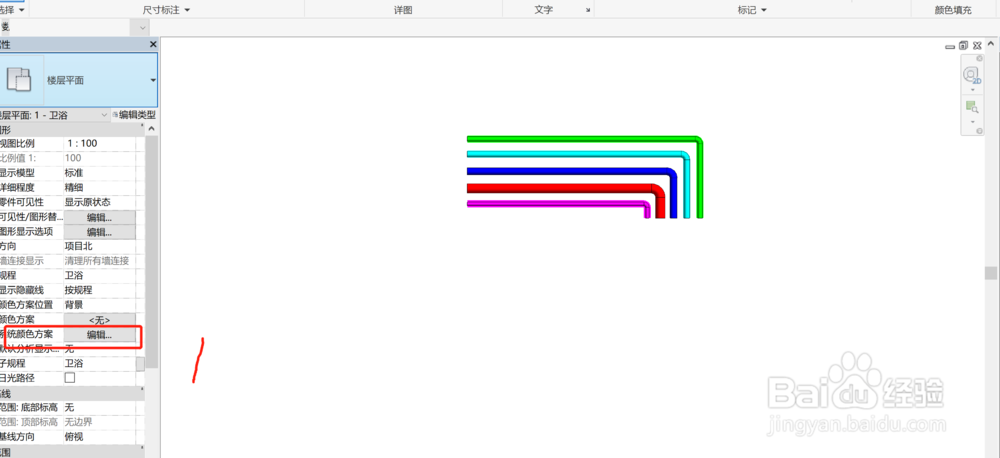

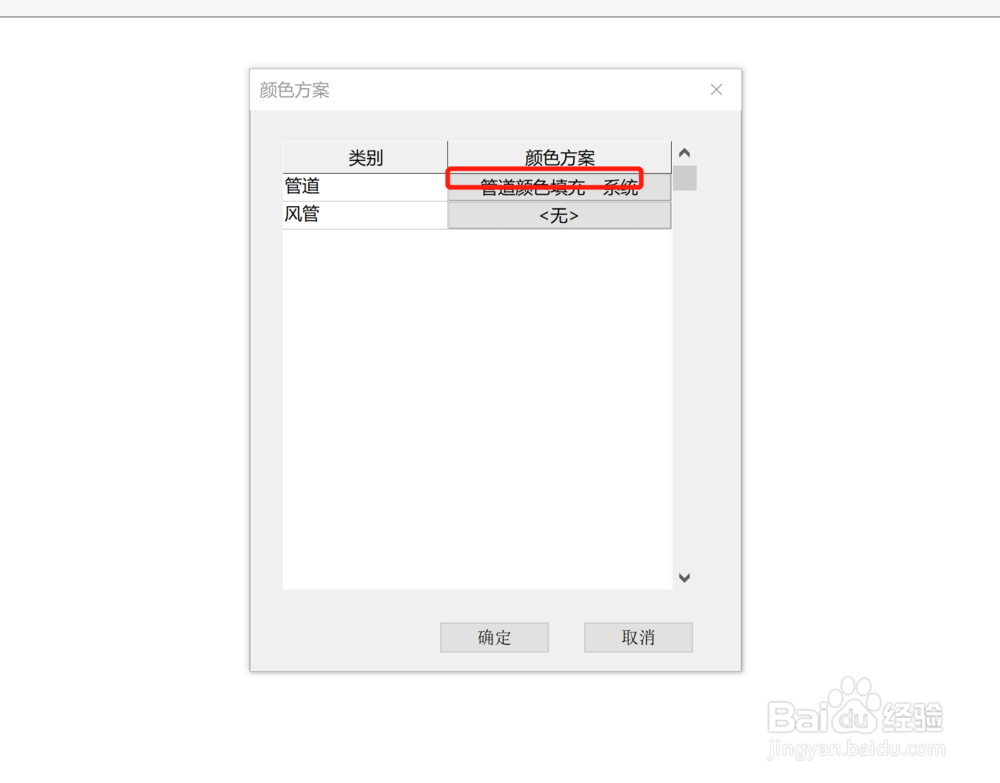

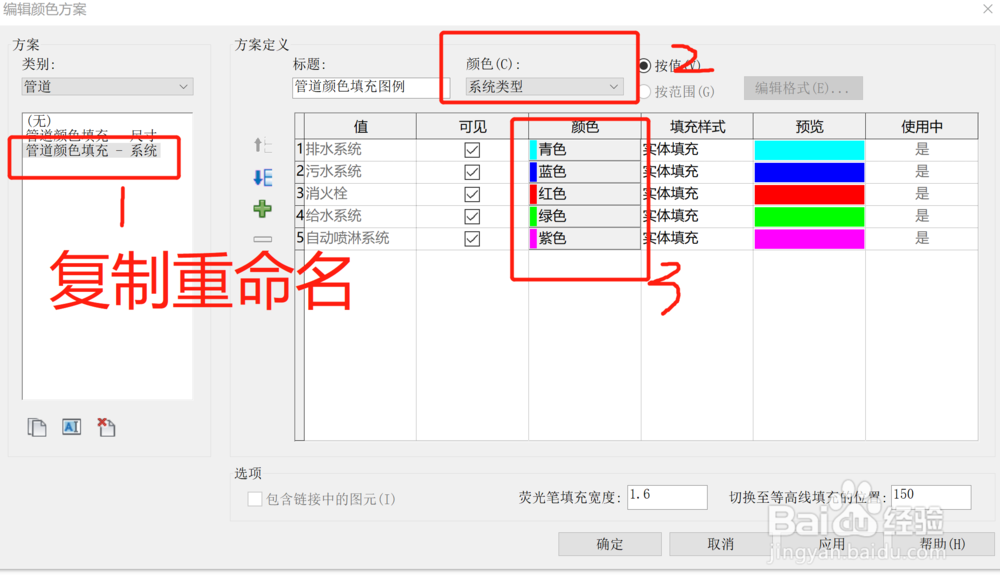

前一步设置好了之后，绘制出五种管道类型，然后点击在“属性”栏里的颜色方案栏的“无”，在弹出对话框中点击“管道”栏处的“系统”，然后根据下图操作演示进行修改即可。

视图如果看不见管道，请在“视图范围”中选择“无限制”命令即可。

本次管道图例仅用于演示，请根据设计要求进行设置管道颜色。
