Revit中扶手栏杆的画法很简单，与楼板、屋顶和墙都有些类似。今天一起来详细看看吧。工具/原料moreRevit2018方法/步骤1/4分步阅读

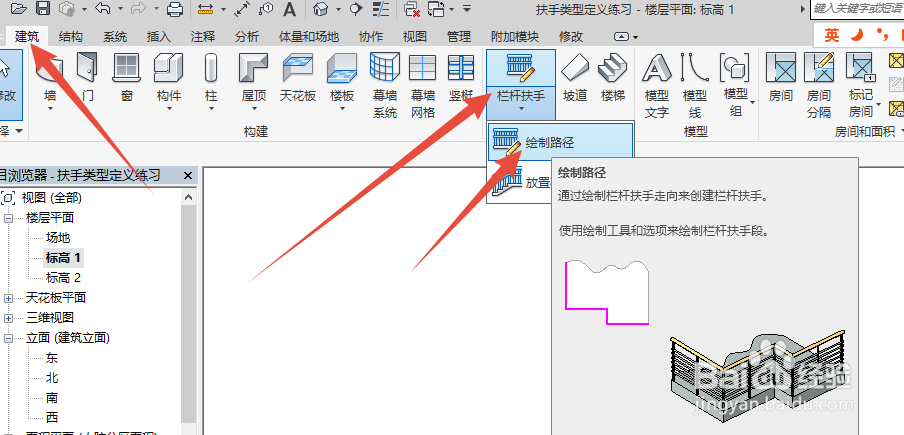

在建筑选项卡，楼梯走道面板中，点击栏杆扶手下拉列表中的绘制路径，调用命令。

2/4

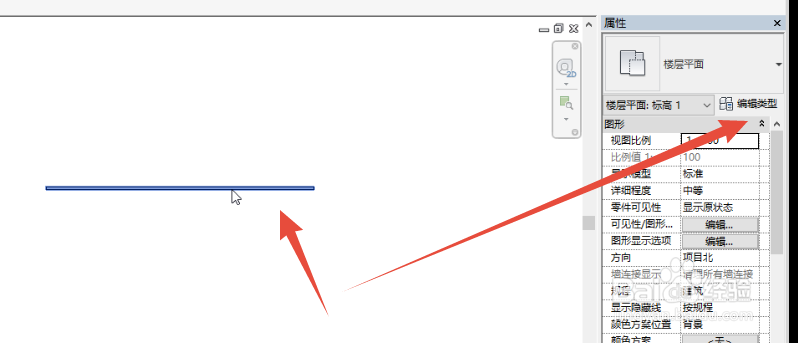

直接绘制一条直线，点击完成即可。

3/4

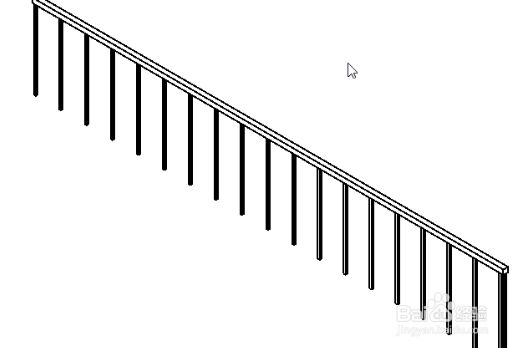

进入默认三维视图看到的可能是这样的，平平淡淡的，没有什么新意。

4/4

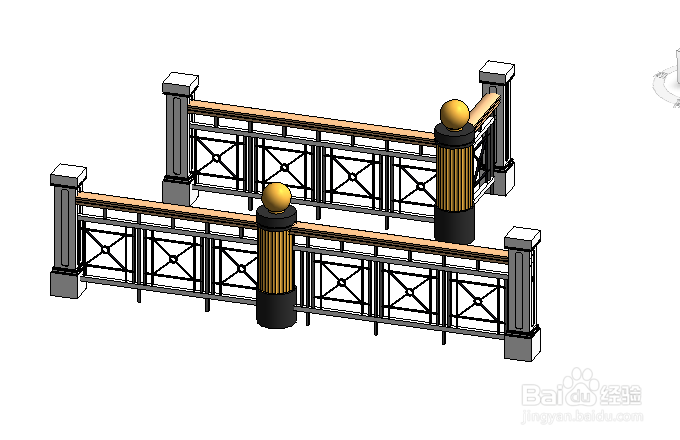

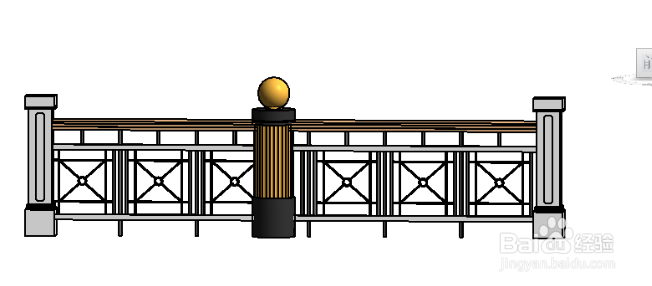

如何才能做得这样的扶手呢？一起来看吧。

扶手纵向花纹的样式设置和修改1/12

先加载扶手样式需要的族。

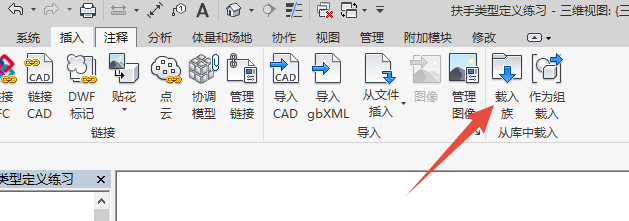

点击插入选项卡，从库中载入面板中的载入族调用命令。

2/12

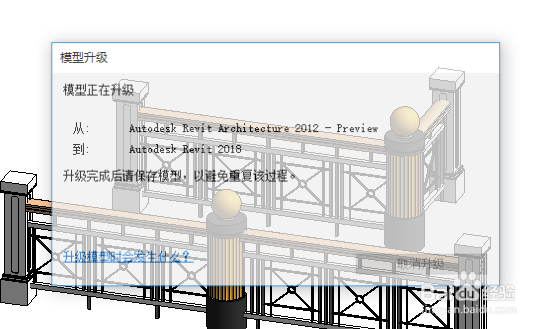

选择需要的簇，点击打开。如果选择的族文件版本低于使用的Revit版本，会自动升级。

簇文件下载地址：

链接：https://pan.baidu.com/s/1o9nMcNjwJBKoxOeSTGjdyg

提取码：ff5k

3/12

选择扶手，点击编辑类型对话框。

4/12

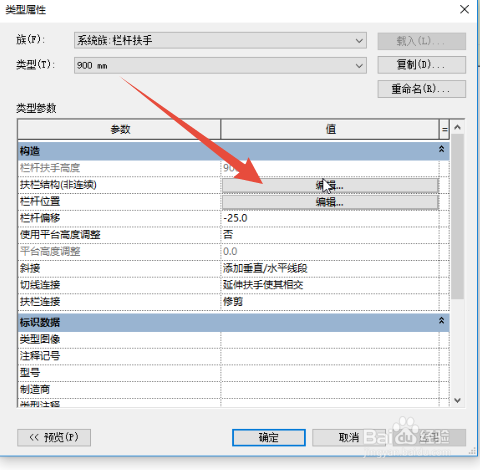

选择编辑扶栏结构。

5/12

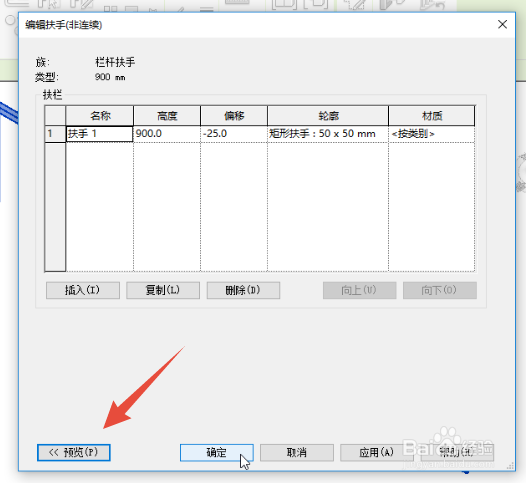

点击预览，打开预览窗口。

6/12

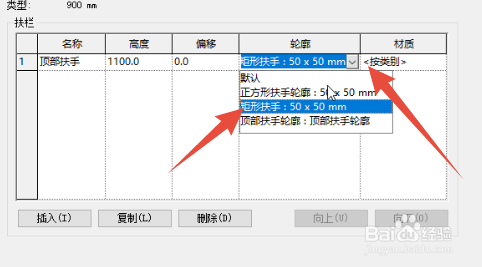

输入参数，选择轮廓（载入的族）

7/12

点击材质后面的三个点，进入材质设置对话框。

8/12

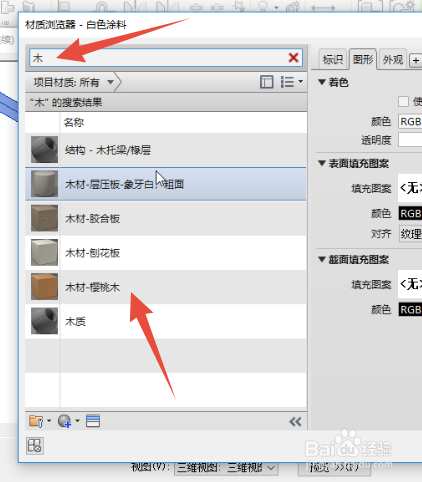

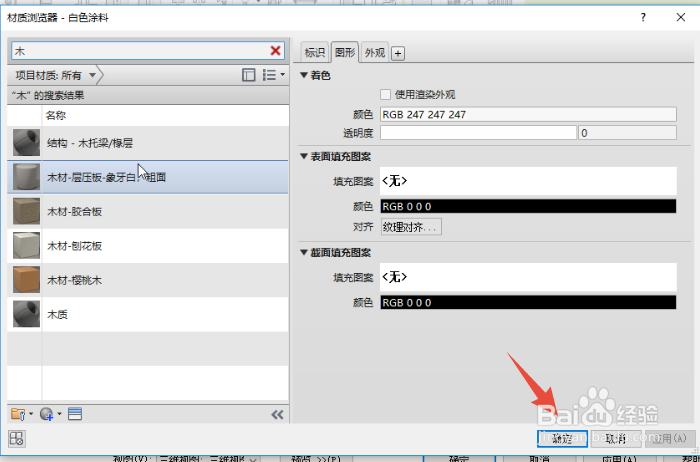

在搜索框内输入“木”，选择樱桃木。然后点击确定。

9/12

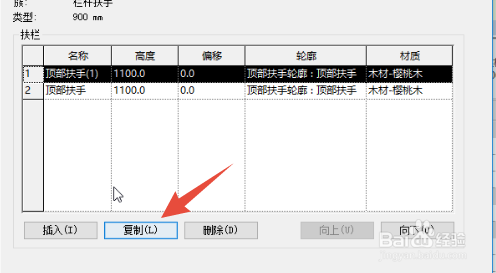

选择第一行，点击插入，或者复制。

10/12

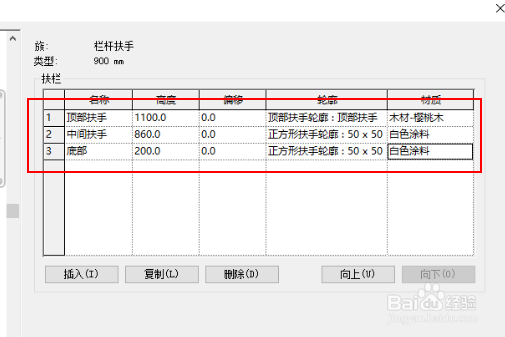

和第一行一样，设置各行参数。

11/12

点击应用，预览窗口，也会有相应变化。

12/12

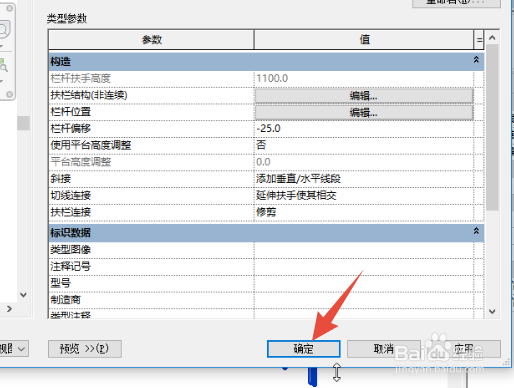

点击确定退出。

扶手横向花纹的样式设置和修改1/6

上一步设置了扶手的纵向设置，也就是从上到下各是什么命名，接下来设置从左向右，各是什么样式。

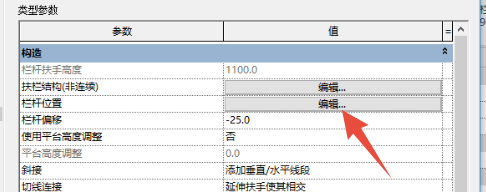

选择编辑扶杆位置。

2/6

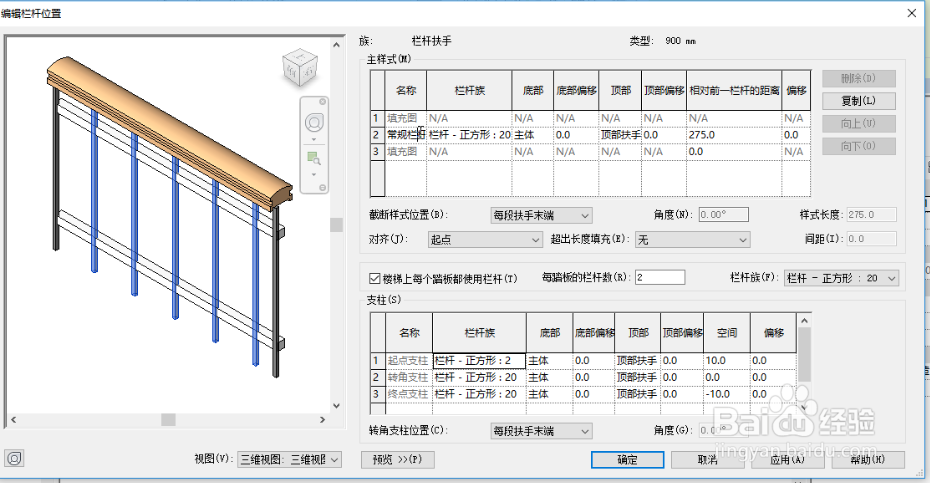

进入后是这样的，各项参数对应如下：

底部：主体，也就是扶手所在的标高位置，

顶部：顶部扶手，也就是扶手的最上端。

相对前一栏杆的距离：275，就是距离前一个栏杆的距离。如下图预览窗口中高亮显示部分。

3/6

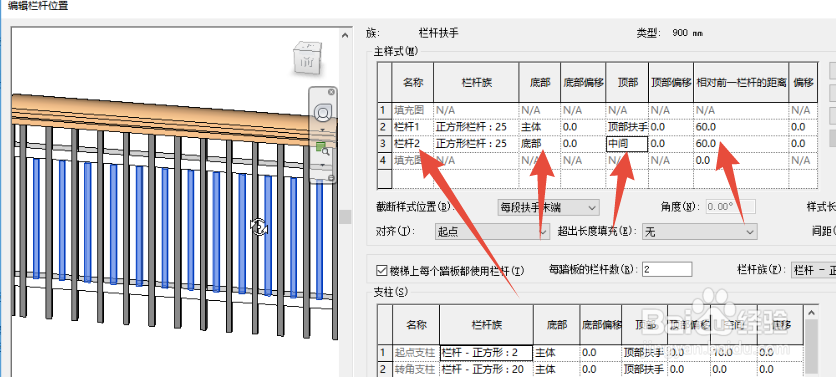

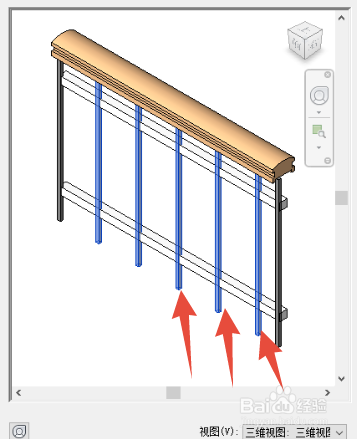

如果栏杆1和栏杆2都设置相对前一栏杆距离60的效果如下。高亮部分为鼠标选中的栏杆2 。

栏杆2 的底部为和顶部设置为由底部扶手到中间扶手。

4/6

依次复制并设置好各个属性，并点击应用。也可以每设置一项点击一次应用，查看设置完后的效果 。

5/6

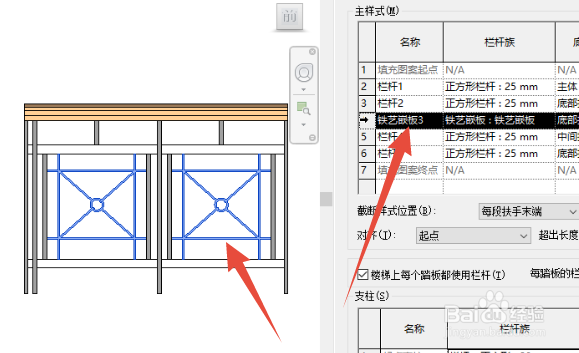

选择任意一项，预览都会使对应的图元高亮显示。

6/6

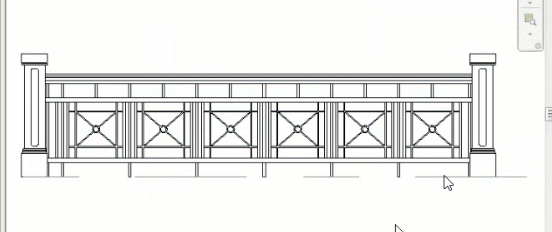

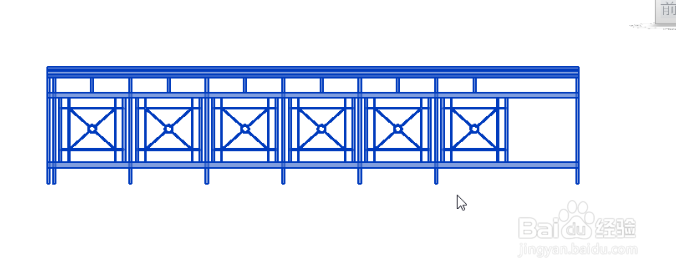

完成后，查看效果，如下图3.

调整对齐中心，设置立柱1/12

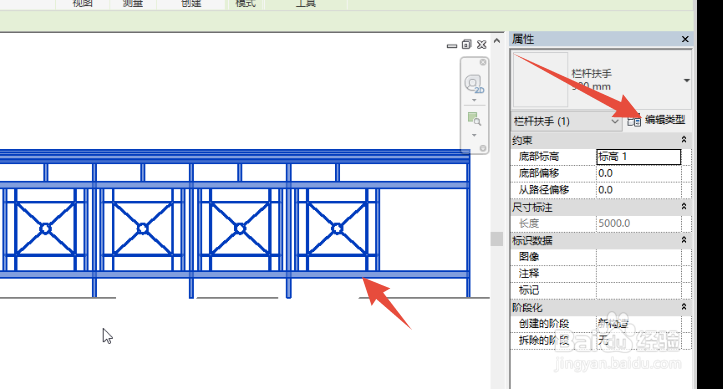

选择扶手，点击编辑类型。

2/12

编辑栏杆位置。

3/12

对齐，选择中心对齐后确定。

4/12

花纹图案变为由中间向两边填充。

5/12

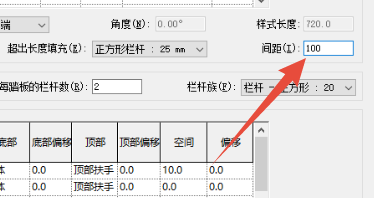

设置超出长度填充样式。确定后，如下图3所示。

6/12

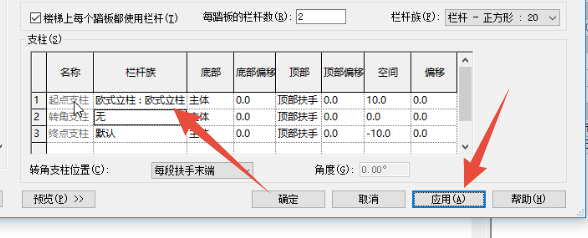

设置起点支柱样式为欧式立柱，点击应用。

7/12

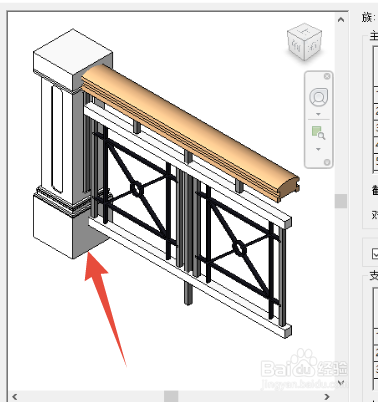

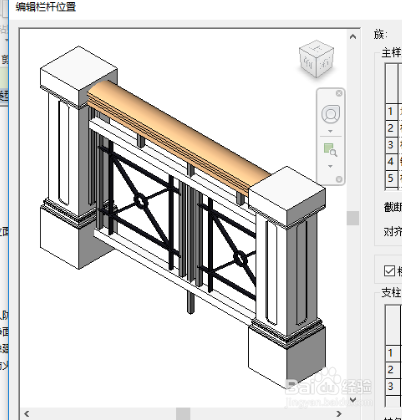

预览效果如下。

8/12

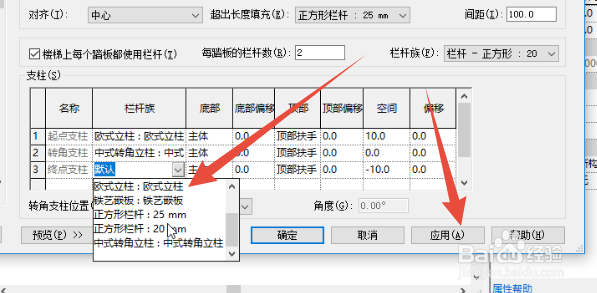

再设置终点样式后的效果。

9/12

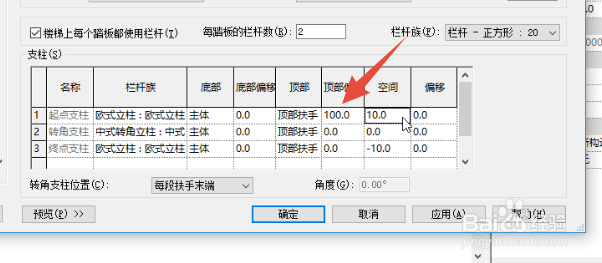

设置起点支柱顶部偏移为100后，的对比效果。

10/12

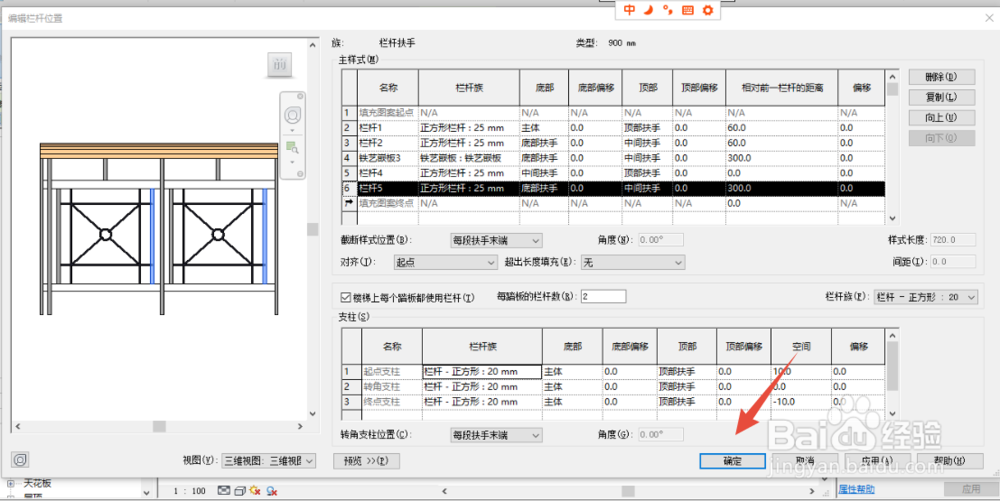

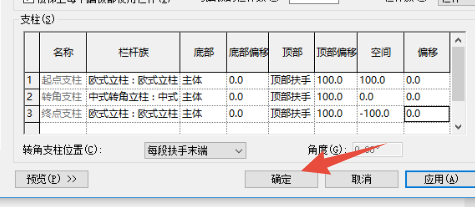

最后，照图设置完所有参数后。确定。完成后的效果。

11/12

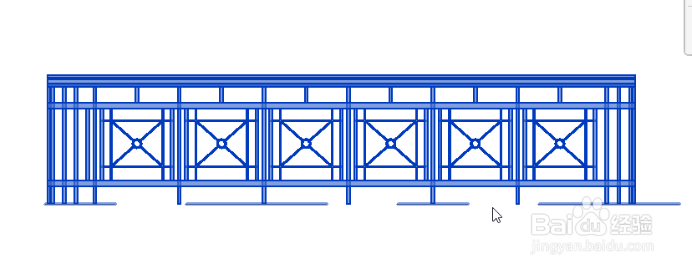

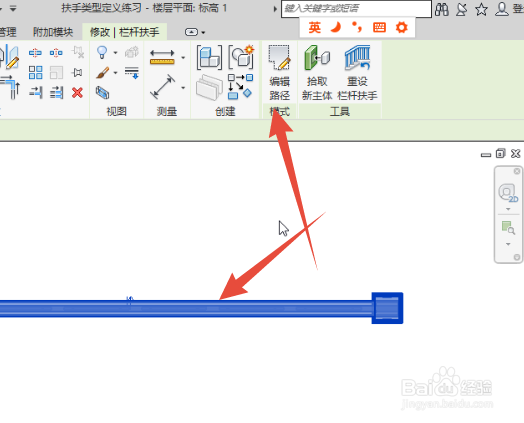

编辑迹线，拆分图元后，查看中间立柱的效果 。拆分方法参见下面经验。

12/12

最后结果如下。
