1.本文介绍了如何在OrCAD中添加公司和个人所要求图片和Logo；2.如何根据要求绘制属于自己或公司的标题栏。工具/原料morePCCadence OrCAD Capture软件图片方法/步骤

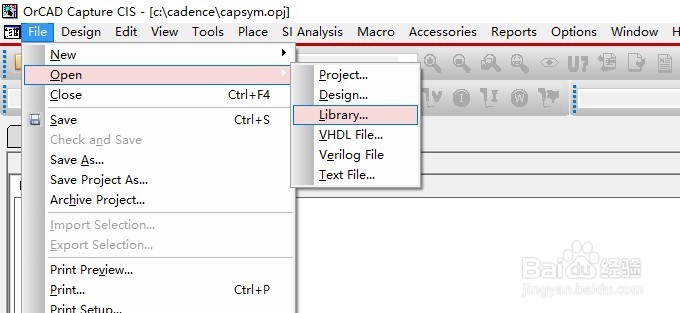

找到cadence的安装文件夹，根据cadence ▶ SPB_16.6 ▶ tools ▶ capture ▶ library (在此文件夹根目录中，找到capsym库文件，双击打开库文件。)

图1_图中红框所示为库文件

方法/步骤21/5分步阅读

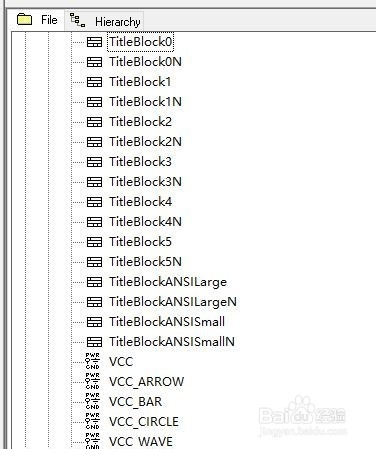

在 OrCAD CIS中打开的库文件如图所示

图2_capsym库文件列表

2/5

上图所示为库文件中的部分标题栏信息，找到和自己需求类似的标题栏，复制此标题栏到自己的.olb元件库中，具体操作如下所示。

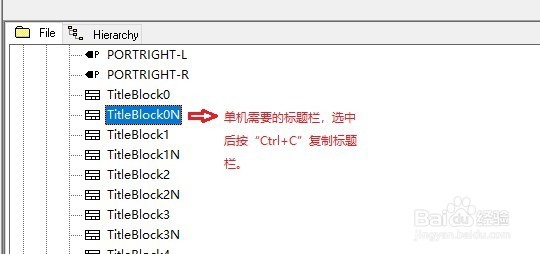

1) 此处我需要的标题栏为“TitelBlock0N”,标题栏单击被选中后如图所

示，底色变蓝。然后按快捷键“Ctrl+C”进行复制。

图3_复制标题栏

3/5

2) 打开自己的olb元件库

图4 元件库打开步骤

4/5

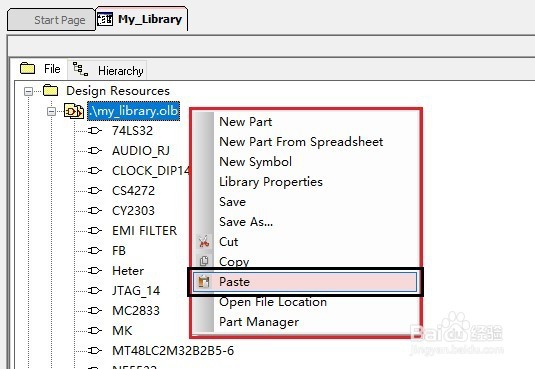

选中元件库olb的库名称，如图5此处库名称底色变蓝后，然后右键出

现红框 中的选项卡，点击黑框中的Paste。或者单击“.olb”文件，

再按下“Ctrl+ V”进行粘贴。这时你的库中就会出现你所需要的标题 栏 。

图5 粘贴标题栏

5/5

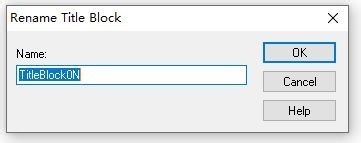

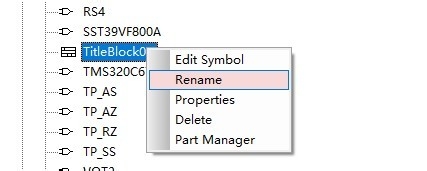

3)复制完成后，在元件下拉列表中找到你复制的标题栏，在文件名上单击

右键，在弹出的菜单中选择“Rename”进行重命名。

图6 标题栏重命名

方法/步骤31/13

编辑标题栏

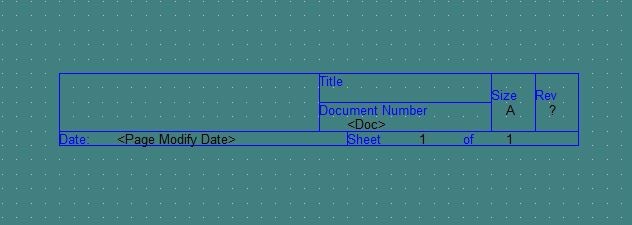

标题栏重新命名后，双击打开进行编辑。

图8 标题栏示意图

2/13

a) Logo图片插入

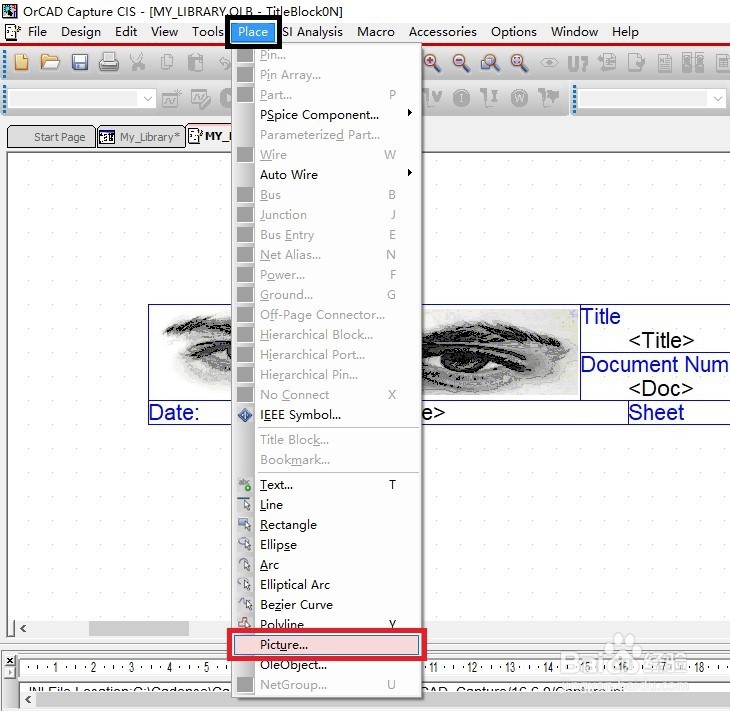

将公司或个人准备好的图片Logo，点击：菜单Place（图9中黑框所示位置） → Picture（图9中红框所示位置），在出现的对话框中选择自己需要插入的图片，点击OK。

图9 图片（LOGO）插入指引

3/13

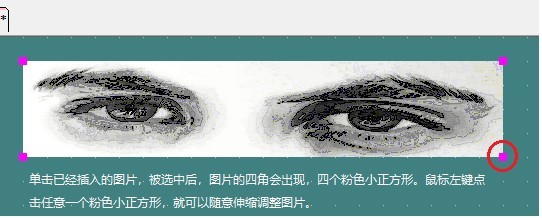

b) 编辑插入到标题栏编辑界面中的图片，具体操作可查看图片中的文字。

图10图片编辑

4/13

c) 文字添加

① 在软件界面找到图11中的快捷图标Place text，然后添加标题栏中需要的

文字。

图11 文字图标

5/13

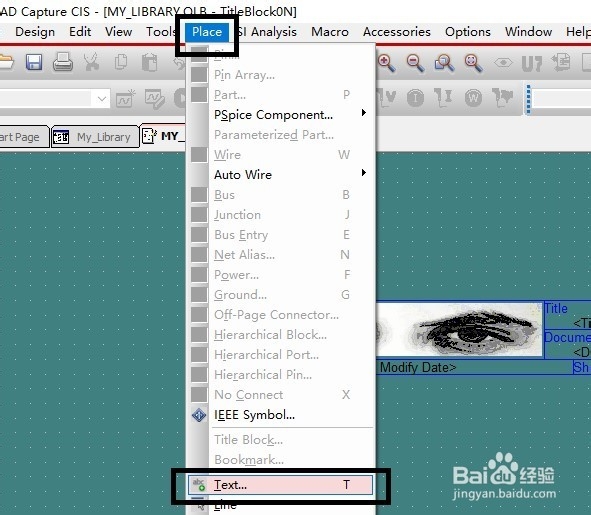

②在菜单栏点击Place，然后选择text，也可以添加标题栏中需要的文字，如

图12中所示。

图12 菜单栏文字添加命令示意

6/13

d) 属性添加

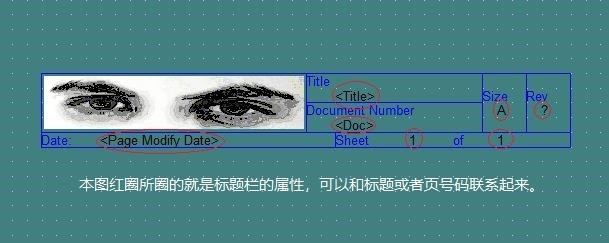

① 认识属性

图13 属性认识事例

7/13

② 调出属性添加界面：

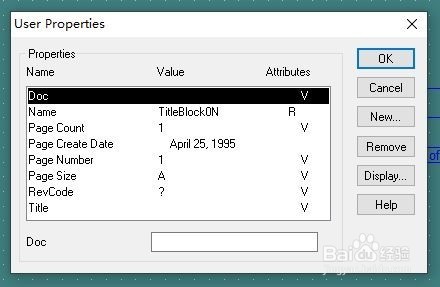

方法一：在打开的标题栏文档空白处双击，出现“User Properties”对

话框。

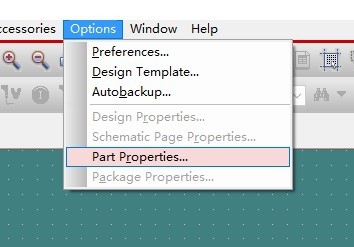

方法二：如下图所示，在菜单栏寻找“Options”并且单击，出现新的

选项卡后，选择“Part Properties”单击进入属性编辑界面。

图14 属性添加界面的打开

8/13

③ 在属性界面添加属性：

A．标题栏的Page Number（页码）和Page Count（页数），在原理

图 绘制页面的标题栏中是必须有的，标题栏中没有的可以自己添

加，以“Title”为例，利用上述“②调出属性添加界面”中的两种方

法，打开属性编辑界面，如图15所示。

图15 属性添加界面

9/13

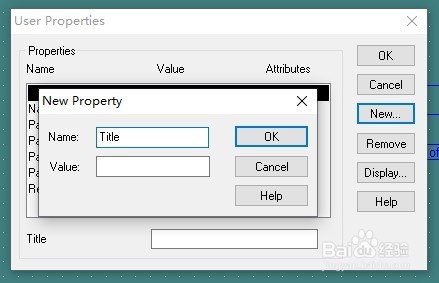

B．查看是否有Title属性至，如果没有点击“NEW”，出现“New Pro

perty”对话框，在“Name”和“Value”的文本框中分别按图16

所示填写。

图16 添加新属性

10/13

C．添加完成后，点击“OK”完成。

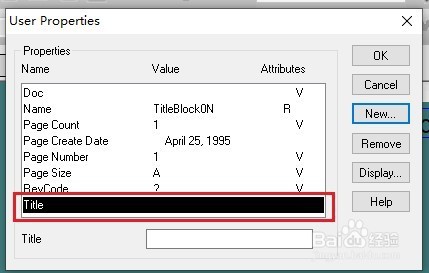

D．这时在User Properties中会出现如图17红色框中所示的新属性。

图17 新添加的属性

11/13

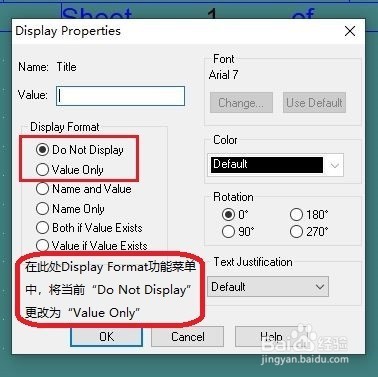

E．双击图17中红色框中的新属性，出现图18“Display Properties选项

卡”，然后在菜单中将当前“Do Not Display”更改为“Value

Only”，完成后点击OK。

图18 更改属性显示情况

12/13

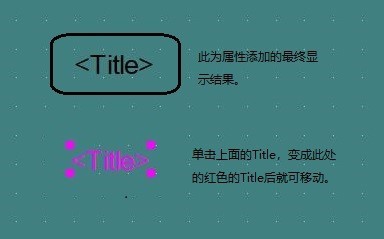

F．属性最终添加结果显示，如下图所示。

图19 移动属性

13/13

G．也可以按照上述方法自定义添加属性值，完成后保存文档。

方法/步骤41/3

将标题栏进行关联

单击：菜单栏Options →Design Template，如下图所示。

图20 菜单栏

2/3

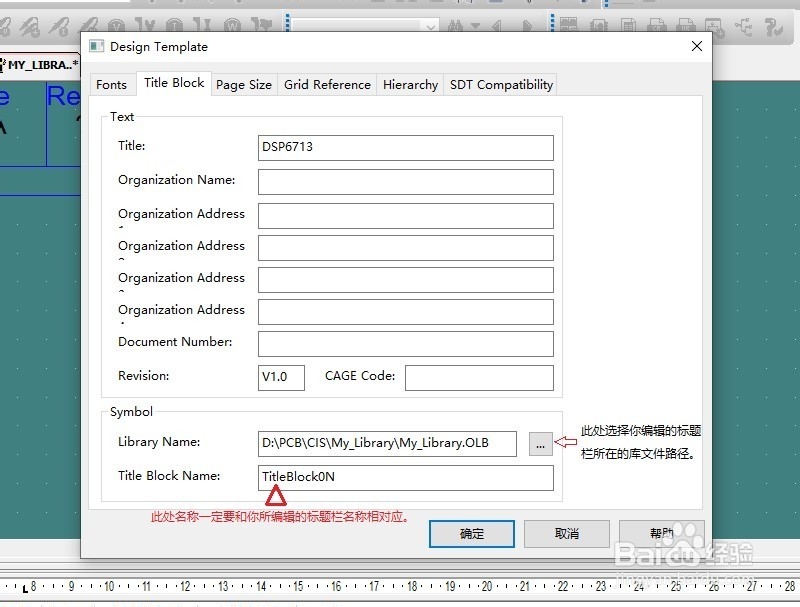

出现“Design Template”对话框后，选择“Title Block”标签，在“Library Name”和“Title Block”文本框中分别填写标题栏所在的库文件路径和标题栏文件名，如图21所示。

图21 标题栏关联

3/3

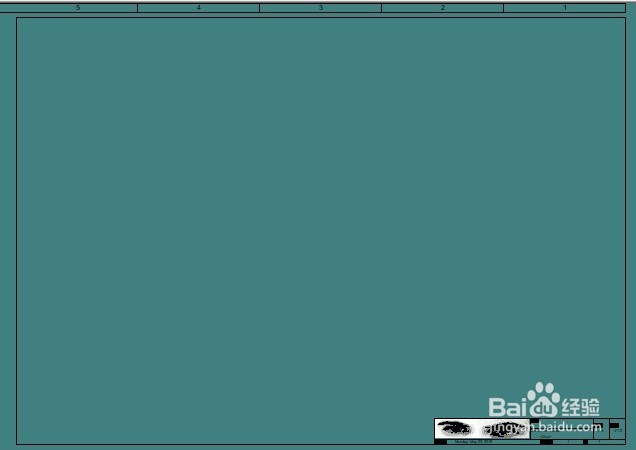

最终成果，如下图所示

图22 最终成果
