SolidWorks是一款3D建模软件，也是结构设计从业者需要了解的一款3D画图软件，Solidworks有功能强大、易学易用和技术创新三大特点，这使得SolidWorks 成为主流的三维建模工具。solidworks如何绘制基准面呢？品牌型号：solidworks 2013系统版本：win10 电脑方法/步骤1/6分步阅读

第一步，打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2/6

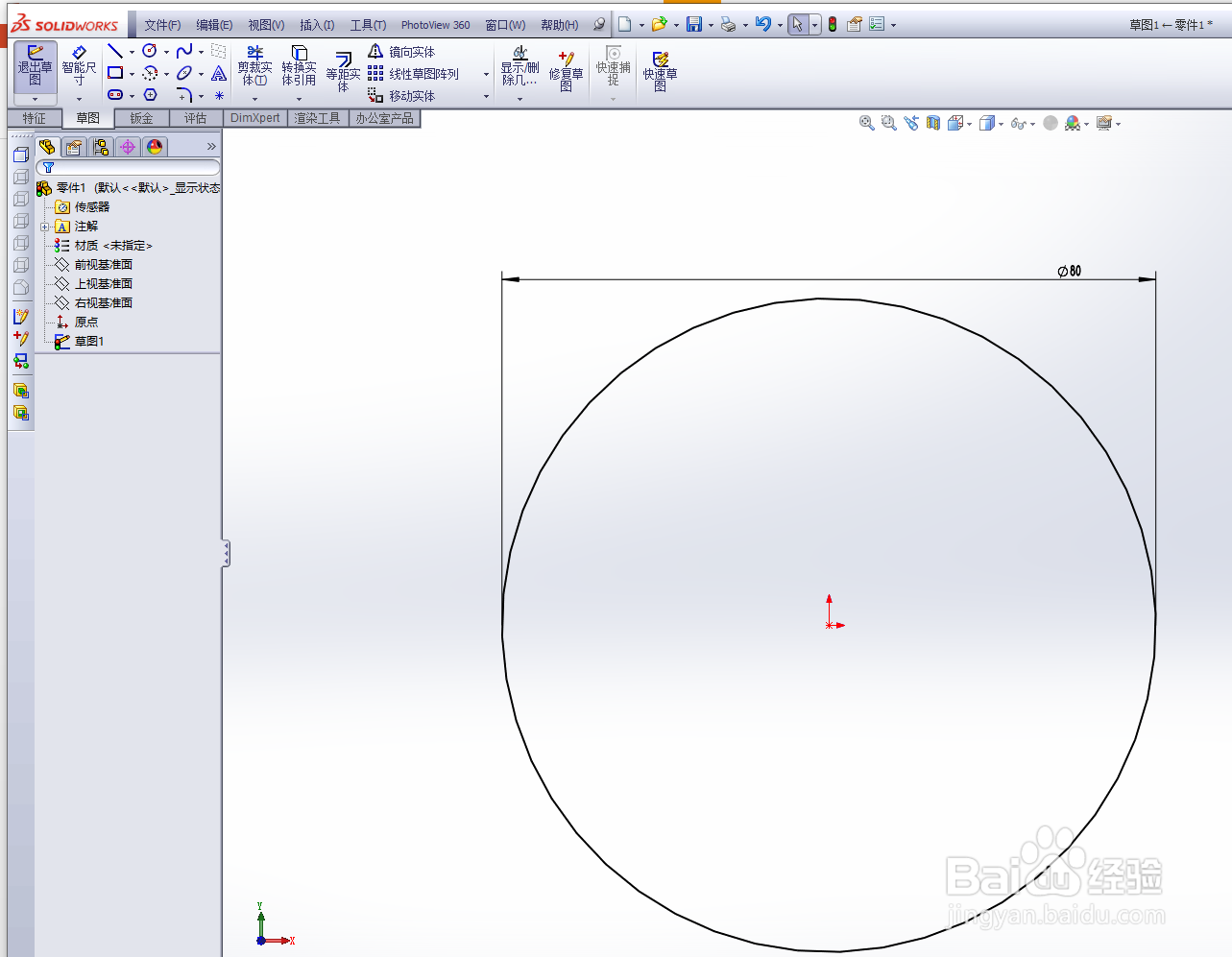

第二步，利用草图工具-矩形，绘制一个半径R=40mm的圆；

3/6

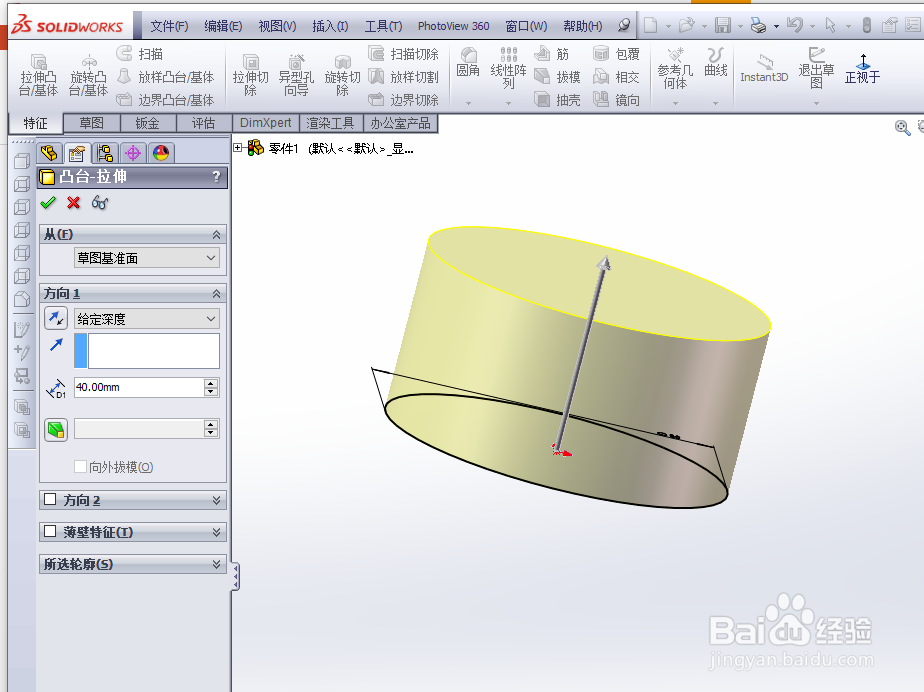

第三步，利用拉伸凸台/基体命令，拉伸深度设置为40mm；

4/6

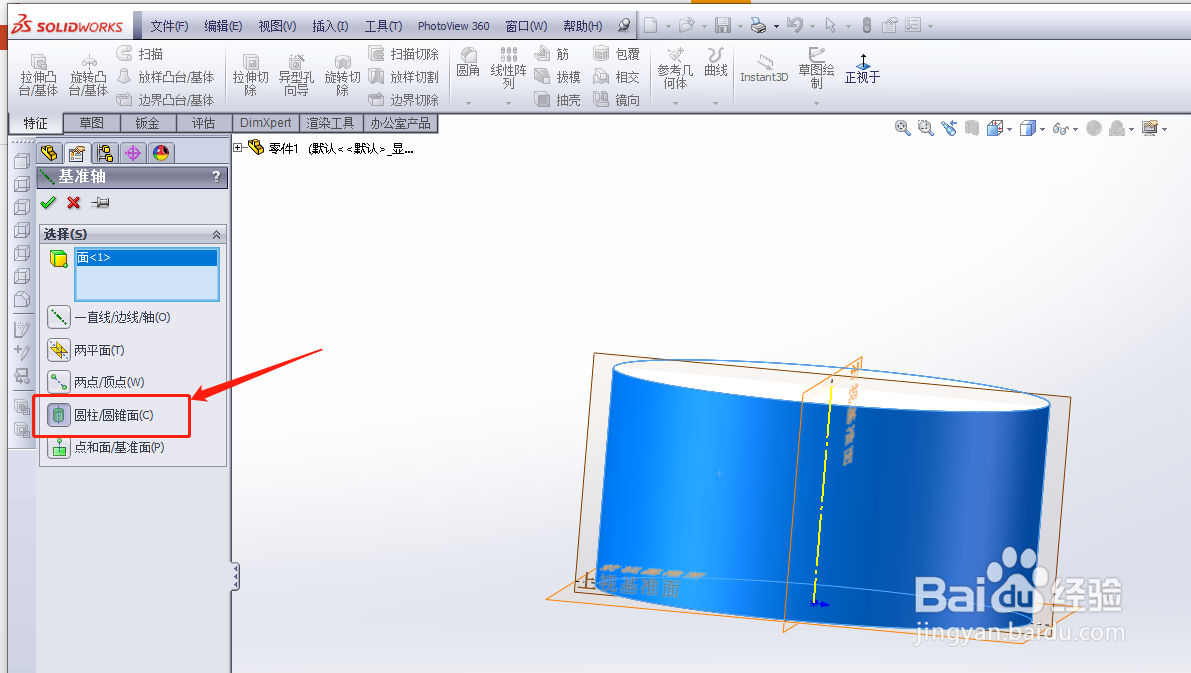

第四步，选择特征工具栏中-选择参考几何体，选择基准线，但要先建立基准轴（选择圆柱/圆锥面，建立圆柱体的中心基准轴）；

5/6

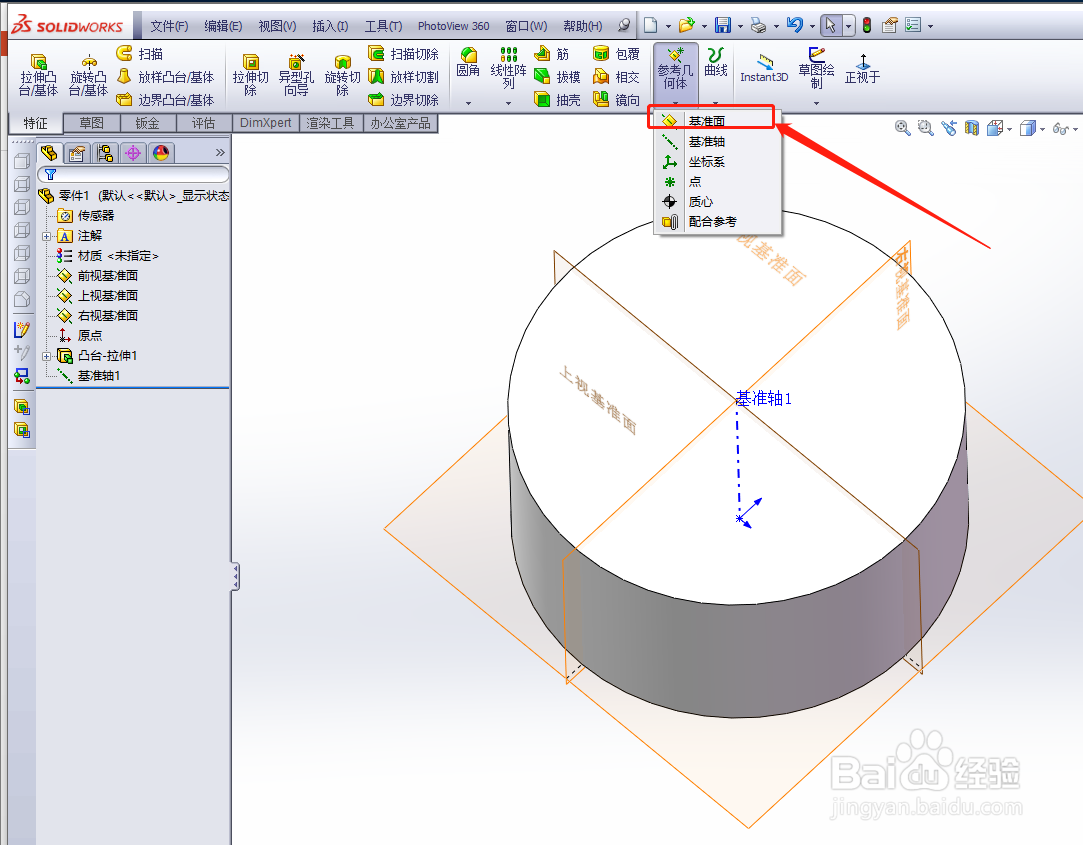

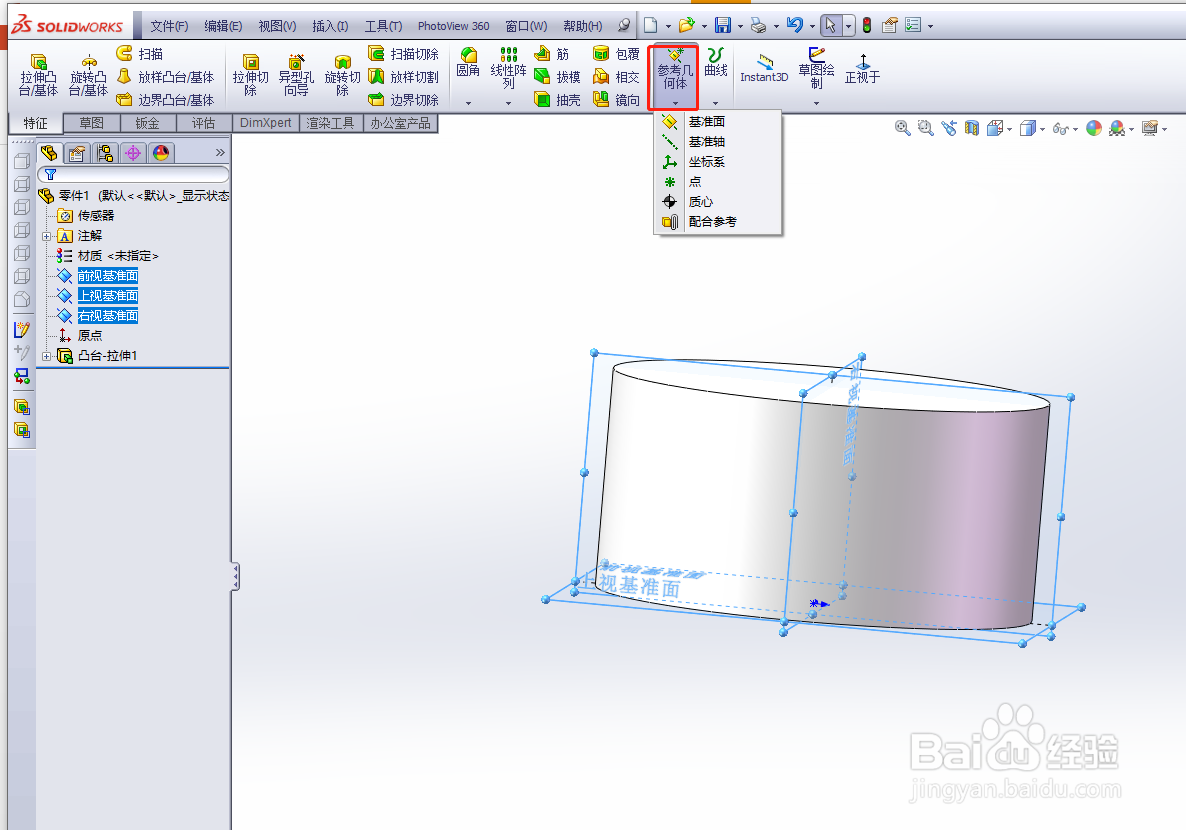

第五步，然后选择“特征工具栏”的“参考几何体”，选择“基准面”；

6/6

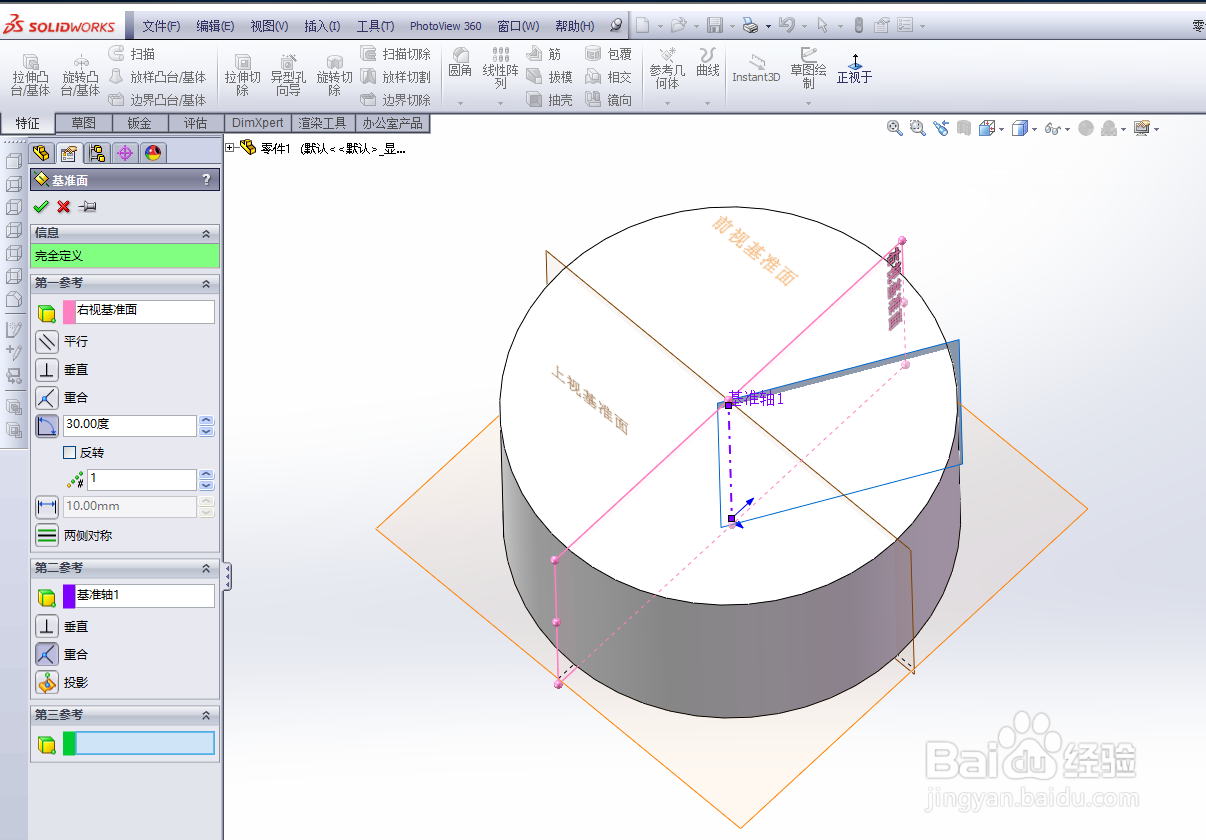

第六步，进入参考面的属性设置，第一参考选择可以选择右视基准面，第二参考选择基准轴，角度设置30°，这样就完成相对右视基准面60°的新的基准面；

总结1/1

1.打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2.利用草图工具-矩形，绘制一个半径R=40mm的圆；

3.利用拉伸凸台/基体命令，拉伸深度设置为40mm；

4.选择特征工具栏中-选择参考几何体，选择基准线，但要先建立基准轴（选择圆柱/圆锥面，建立圆柱体的中心基准轴）；

5.然后选择“特征工具栏”的“参考几何体”，选择“基准面”；

6.进入参考面的属性设置，第一参考选择可以选择右视基准面，第二参考选择基准轴，角度设置30°，这样就完成相对右视基准面60°的新的基准面；
