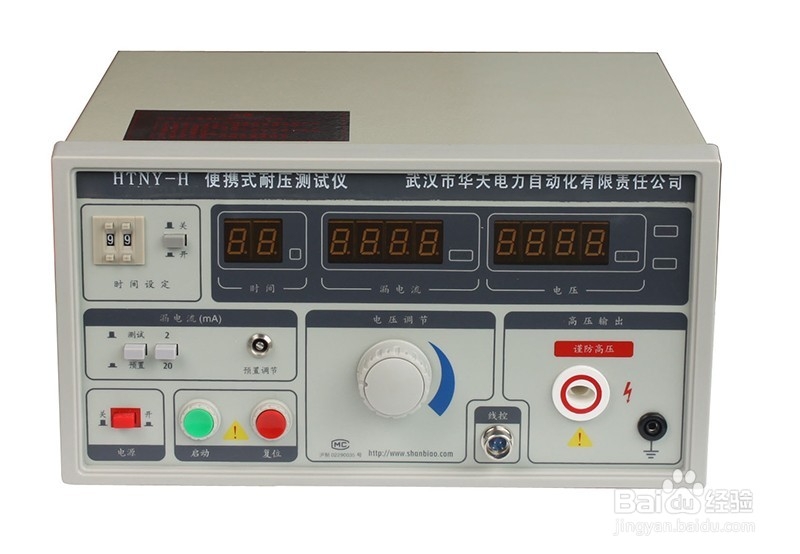

所谓耐压测试仪，根据其作用可称为电气绝缘强度试验仪、介质强度测试仪等。其工作原理是：把一个高于正常工作的电压加在被测设备的绝缘体上，持续一段规定的时间，加在上面的电压就只会产生很小的漏电流，则绝缘性较好。程控电源模块、信号采集调理模块和计算机控制系统三个模块组成测试系统。选择耐压仪的2个指标：最大输出电压值及最大报警电流值的数值。工具/原料more耐压测试仪测试品方法/步骤1/3分步阅读

1、使用前准备

①接通电源，使“电源”开关置于“开”的位置。此时，显示输出电压、漏电流和时间的数码管及各“测试单位”指示符号应亮。

②逆时针旋转“电压调节”旋钮到底，各示值均为零，则仪器处于初始状态。

2/3

2、功能键说明和设定

①报警电流设定

根据所需报警电流值选择报警电流量程档，按住“漏电流测试/预置”键，调节漏电流预置电位器，同时观察漏电流显示窗口中示值达到所需报警值时，停止调节漏电流预置电位器，再放开“漏电流测试/预置”键，则漏电流设定完毕。

②定时设定

置“定时”键于“开”的位置。

注：当“定时”键处于“关”位置，则定时为“∞”。

根据所需测试时间，拨动“定时”拨盘上数值，同时观察测试时间窗口中示值达到所需测试时间值时，停止拨动定时预置拨盘，则定时设定完毕。

③输出电压设置

按一下“启动”按钮，根据所需试验电压，顺时针转动“电压调节”旋钮，同时观察输出电压窗口中示值达到所需电压值时，停止转动电压调节旋钮，并保持“电压调节”旋钮位置不变，按下“复位”按钮，则试验电压设定完毕。

注：在以后测试过程中，如不改变试验电压，每次测试只需按一下“启动”按钮即可。如需改变试验电压，则重复上述步骤，读数由仪器“电压”显示窗口直接读取输出电压值。

3/3

3、操作步骤

①在确定仪器输出电压示值为“0”，测试灯“熄灭”状态下将高压测试线（红色）一端插入仪器的“交流高压”输出端，另一端与被测物的电源输入端或其他带电部件相连接。再将另一根测试接地线（黑色）一端插入仪器的接地端并锁紧，另一端与被测物的外壳（金属）或电源输入端的地线端相连（若被测物与大地或地线相连，则仪器接地端必须与它连在一起）。

②按下“启动”按钮，“测试”指示灯亮，电压示值为当前试验电压值，漏电流示值为被测物上当前漏电流值，如被测物为合格品，试验时间一到，无声光报警声，同时仪器自动切断输出电压；如被测物在试验时间内不合格，则“报警”灯亮，蜂鸣器发出报警声，仪器自动切断输出电压，可按下“复位”按钮，消除报警。

③用线控端子进行耐电压测试（面板上“启动”、“复位”按钮失效，）“定时”键置于“关”位置。

a.使用线控测试时，将黑色接地线一端插入仪器接地接线柱，另一端夹住被测物的接地端，将棒的线控插头插入仪器线控插座，棒的高压插头插入“高压”输出端；然后把测试棒的棒针接触被测物带电部件处，按下测试棒上按钮即“启动”，松开此键“复位”。

b.线控接口引脚定义

1245

复位启动

自行接线时，当线控4、5脚闭合，仪器“启动”；1、2脚闭合，仪器“复位”。

注意事项

测试状态下，请不要触摸测试线、被测物、测试棒和输出端。

为预防触电事故的发生，在使用前，请先戴上缘橡皮手套，脚下垫绝缘橡皮垫，然后进行有关操作。

被测物必须良好接地，不允许随意扎在自来水管道上
