订阅UG实体特征设计一《抽壳》
来源：网络收集 点击： 时间：2024-06-05【导读】：
UG工具中，有一些功能可以快捷地实现我们想要的结果。避免由线到面，由面到体，再到最终的结构体。抽壳功能可直接在实体上进行操作。得到我们想要的结构。工具/原料moreUG 工具软件方法/步骤1/4分步阅读
2/4
3/4
4/4
注意事项

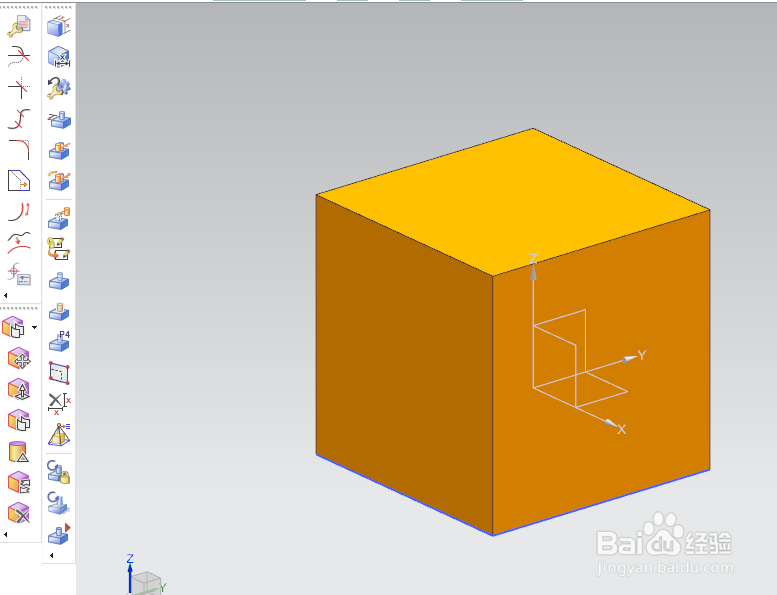

打开要编辑的三维模型。这里演示的是一个规则的实体模型。

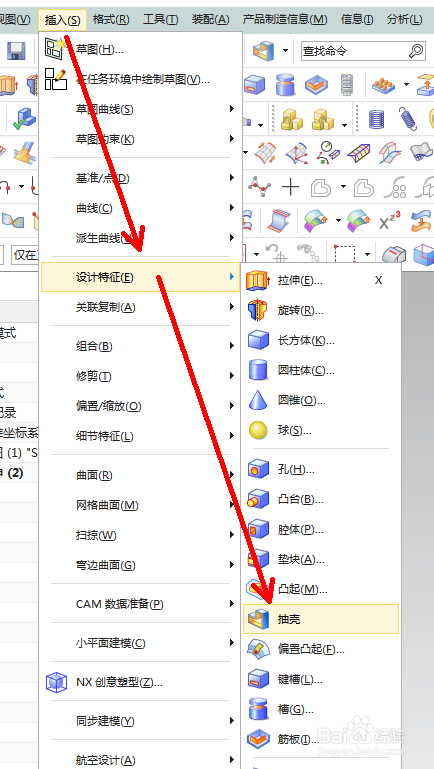

2/4按下图所示，在“插入”菜单中，找到设计特征，然后点击“抽壳”。此时弹出抽壳的设置窗口。
3/4在抽壳的设置窗口中用鼠标点选“选择面”（方框1标记）；然后用鼠标点选规则实体上的目标面（红色标记）。再在“厚度”输入框中输入0.5（方框2标记）。最后点击确定按钮（方框3标记）。完成设计指令。

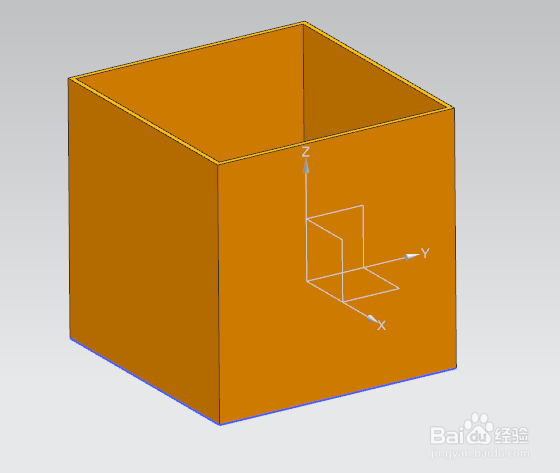

4/4最后实体变成了壁厚为0.5的壳体。
注意事项要反复练习
