    CAD剖切线怎么画

    来源:网络收集  点击:  时间:2024-06-05
    【导读】:
    想要使用CAD画剖切线,怎么画呢?下面讲解具体操作步骤方法/步骤1/7分步阅读

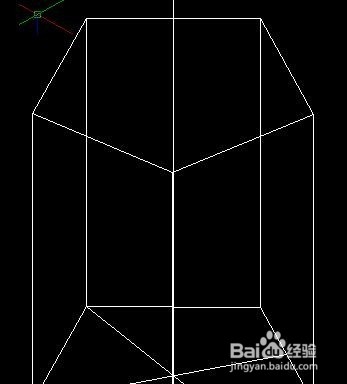

    打开CAD,然后创建一个三维实体

    2/7

    输入sl命令进入剖切按钮

    3/7

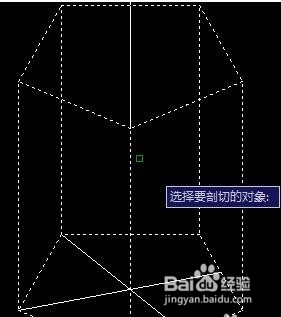

    选择好创建的实体,如图所示会虚线显示你所选择的实体

    4/7

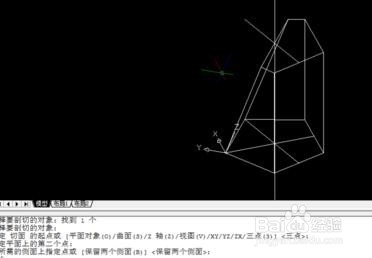

    回车选定,输入3,进入3点剖切,即3点选择一个面,最后选定要保留的侧面,如图所示

    5/7

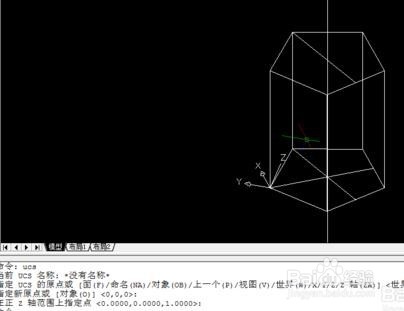

    也可以不输入3,新建一个世界,输入ucs,回车,za,回车,选定z轴矢量建立坐标系

    6/7

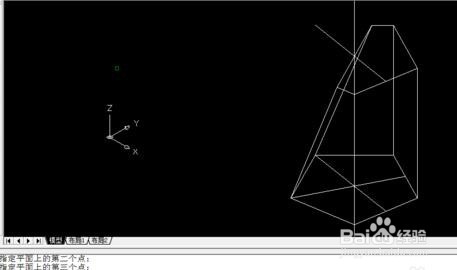

    进入剖切命令,这里选定的两点是用来确定与z轴平行的平面的,所以只要两点就可以了,但是这两点所确定的直线不能与z轴平行,否则命令不成功

    7/7

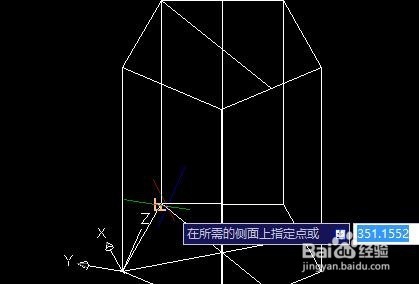

    选定两点时最好选则与已知的边,如图所示:其中起点为坐标原点,图上显示的是第二个点,至于所需侧面的点就是要保留下来部分上面的任意一点都可以
