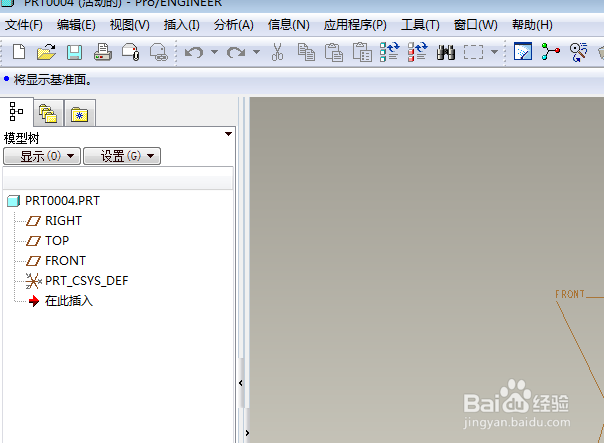

如下所示，

打开Proe软件，新建一缺省的实体零件。

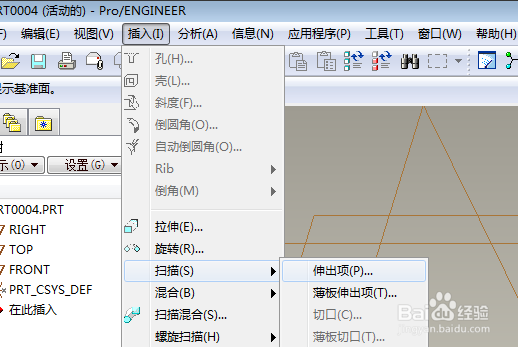

如下图所示，

执行【插入——扫描——伸出项】。

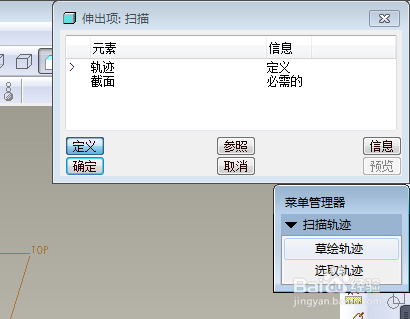

如下图所示，

看软件右边的菜单管理器，

点击“草绘轨迹”。

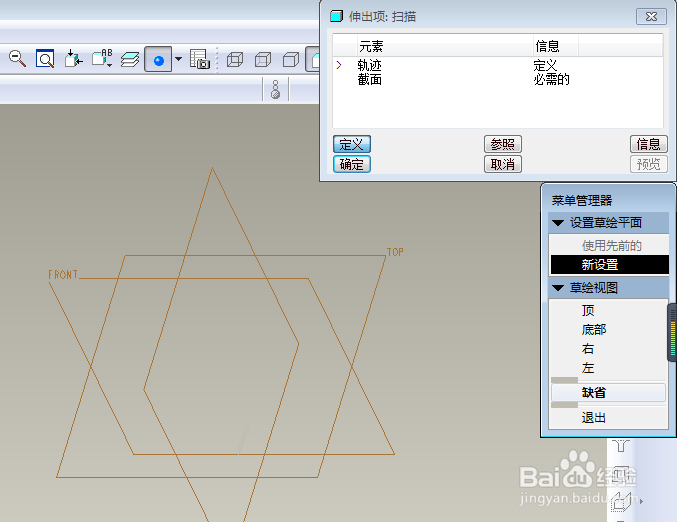

如下图所示，

执行【FRONT面——正向——缺省】，

进入草绘环境。

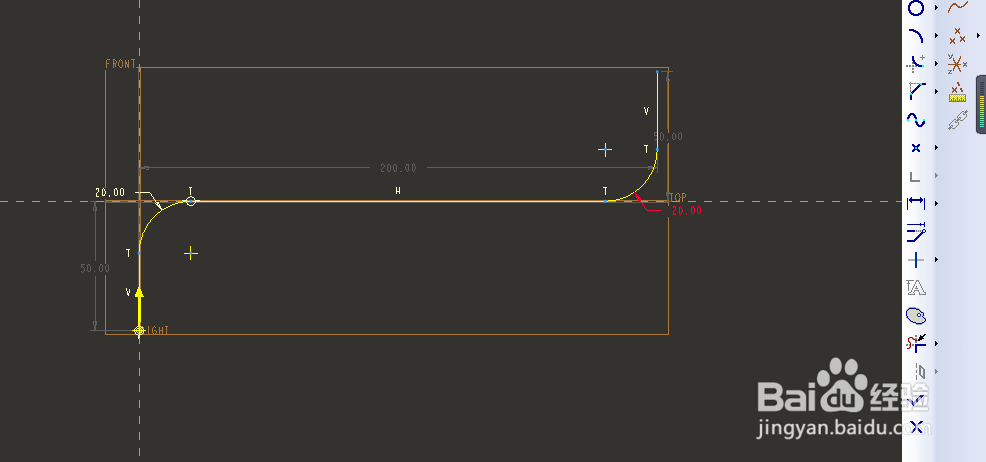

如下图所示，

激活直线命令，画两竖一横，

双击修改尺寸：横长200，竖长50，

激活圆角命令，画两个圆角，

双击修改半径R20，

点击√，完成并转下一步。

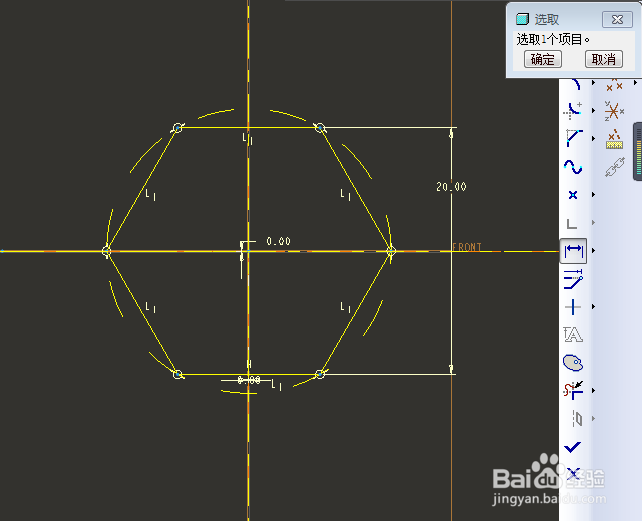

如下图所示，

利用草绘器调色板画出正六边形，

激活标注命令，标注尺寸：外接圆心与坐标原点重合，对边20，

点击√，完成并退出草绘。

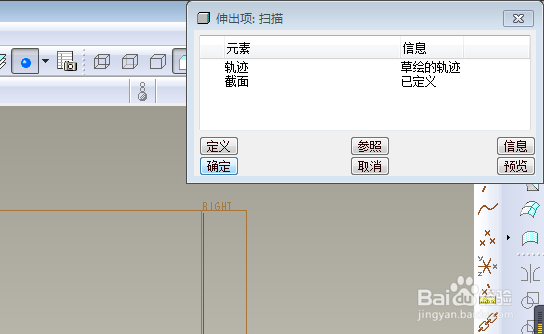

如下图所示，

看软件右上角的“伸出项：扫描”对话框，

两个元素都已经定义完成，

点击“确定”。

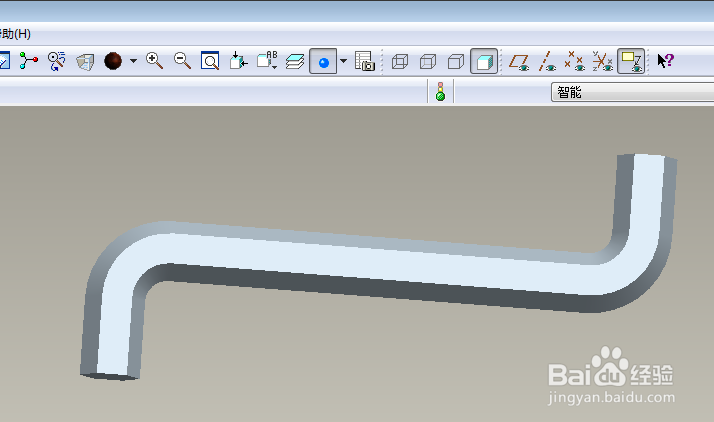

如下图所示，

隐藏所有的基准，

、、、、、、、、、、

至此，

这个三维实体零件就创建完成

本次训练结束。
