在机械应用上面，连接杆是非常普遍的，就如人的身体上面的血管一样普遍。这一节我们就学习一下连接杆的绘制吧.工具/原料more电脑Solidworks2018方法/步骤1/10分步阅读
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10

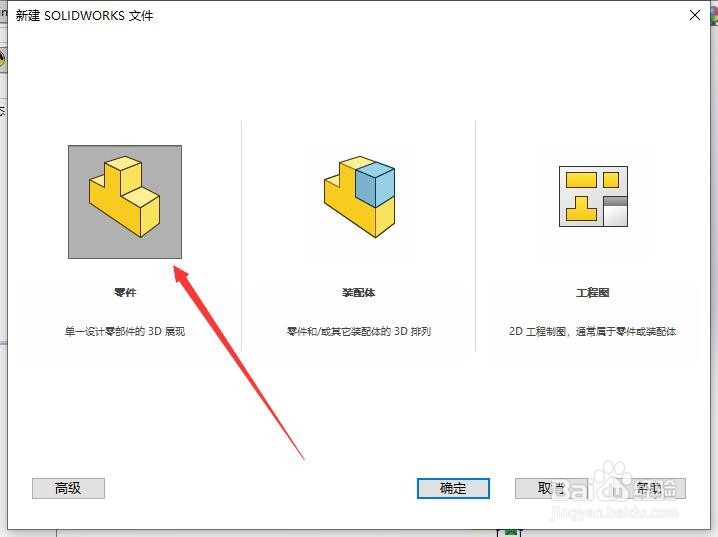

新建文件.用快捷键命令CTRL+N命令新建，我建议对于软件操作来说，能用快捷键尽量用快捷键，这样可以加快做事的效率，如图所示，这一步操作完成.

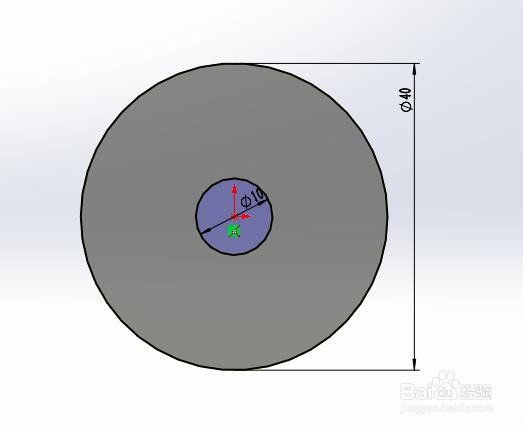

2/10草图绘制.点击草图面板上面的圆按钮，弹出对话框，绘制图形，用智能尺寸标注大小，如图所示，这一步操作完成.

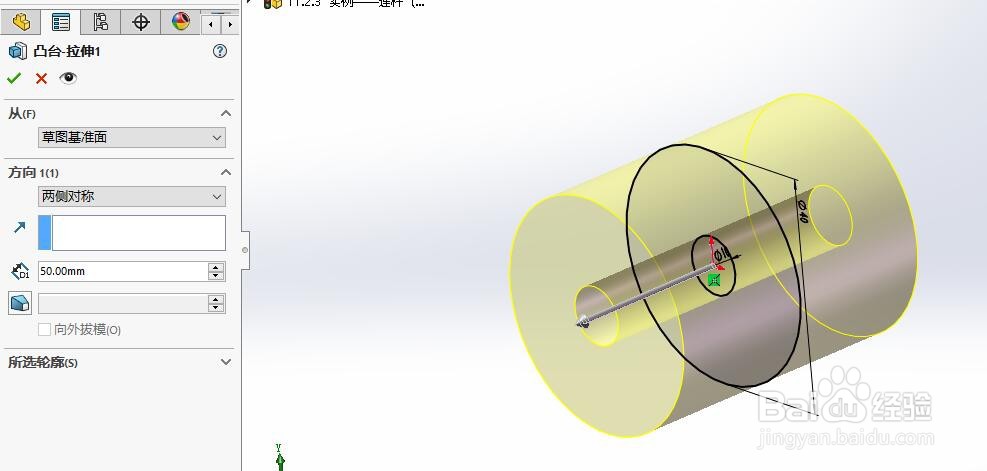

3/10拉伸实体.点击特征面板上斤裕面的拉伸凸台基体按钮，会自动预览拉伸效果，番披如图所示，这一步操作完成.

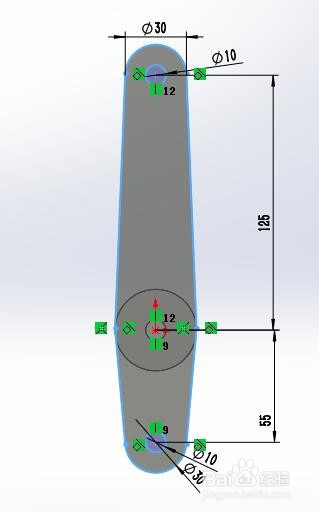

4/10草图绘制.选择上面绘制的实体，点击一端面为绘制面，绘制如下草图.如图所示，这一步操作完成.

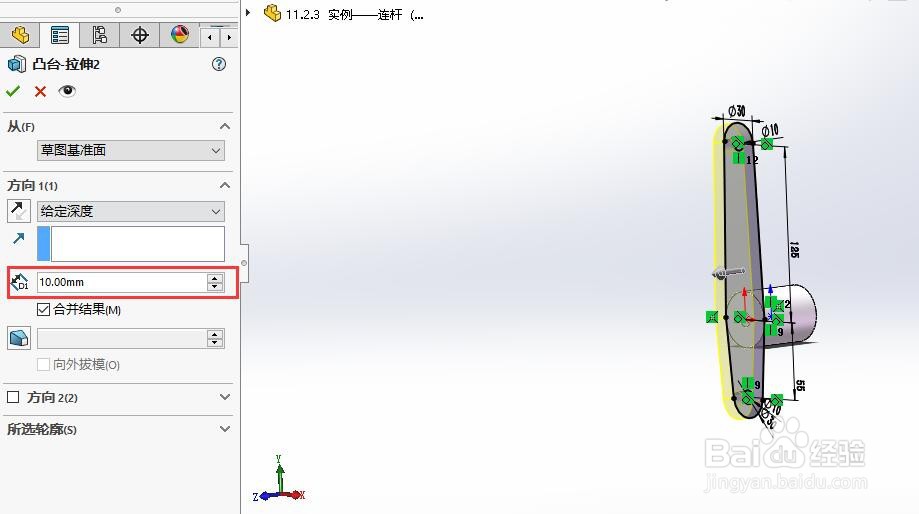

5/10拉伸实体.绘制完的草图，直接点击特征面板上面的拉伸凸台基体按钮，拉伸10mm.如图所示，这一步操作完成.

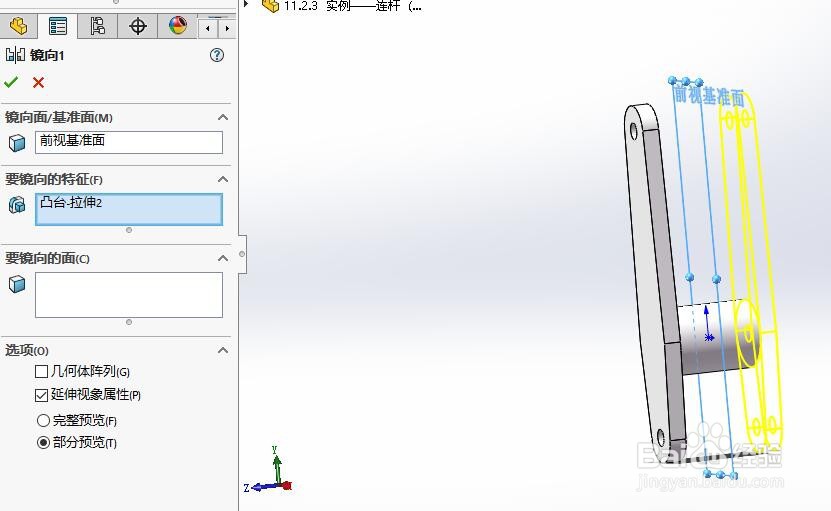

6/10实体镜像.点击前视图基准面为镜像面，上一步骤绘制的实体为目标，点击镜像按钮，弹出对话框，如图所示，这一步操作完成.

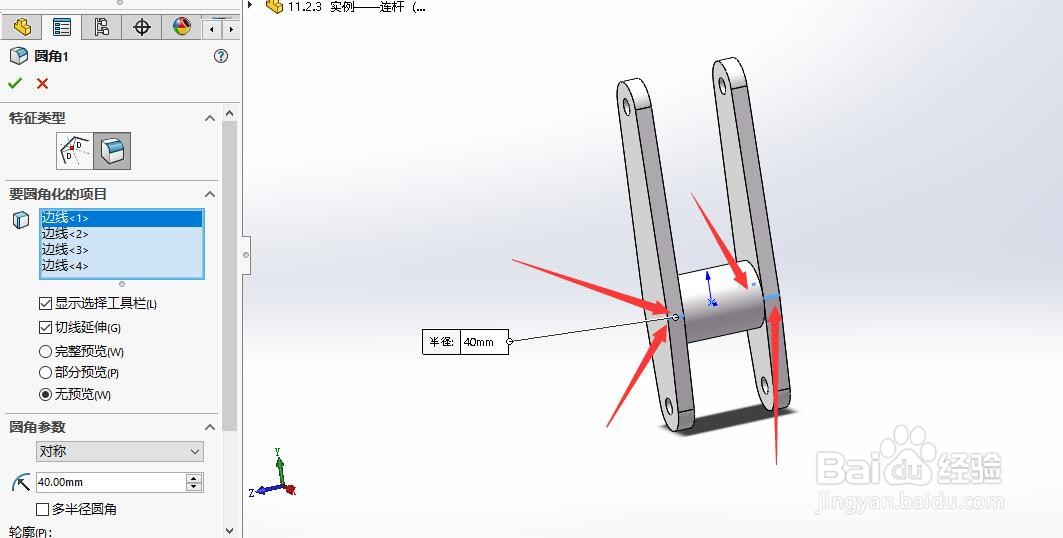

7/10圆角。点击特面板上面的圆角按钮，选择需要变圆润的线，如图所示，这一步操作完成.

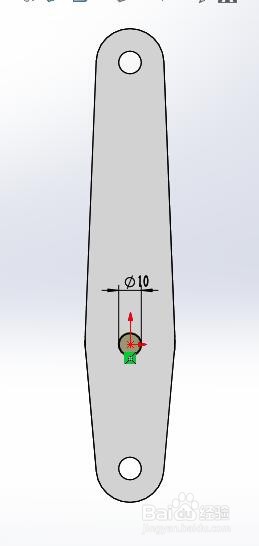

8/10草图绘制.考虑到这里需要绘制一个贯穿孔，这一部加上，点击草图绘制如下图形.如图所示，这一步操作完成.

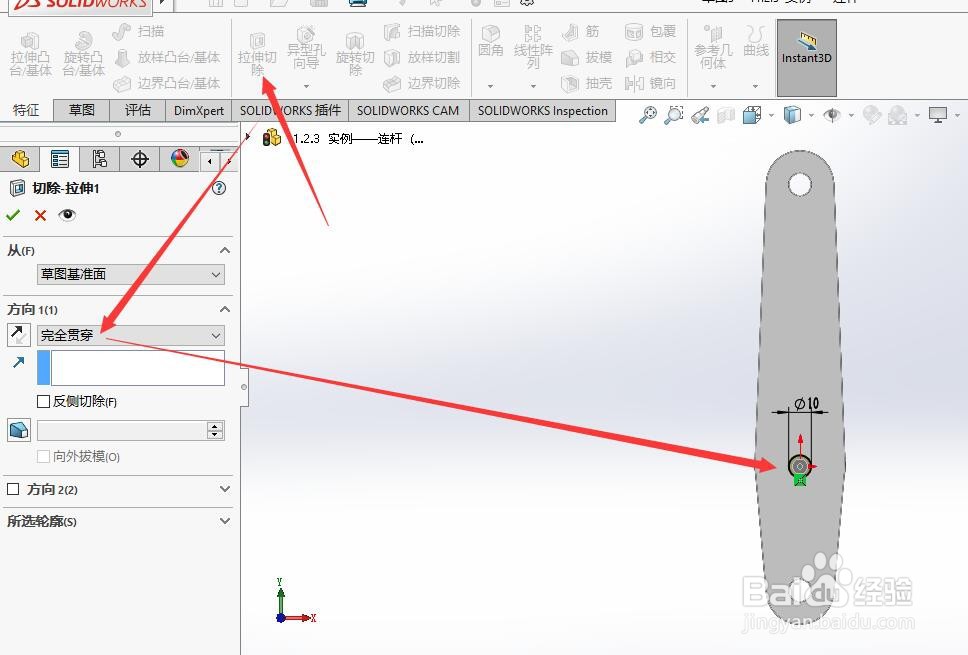

9/10拉伸切除.点击特征面板上面的拉伸切除命令，弹出对话框，设置完全贯穿.如图所示，这一步操作完成.

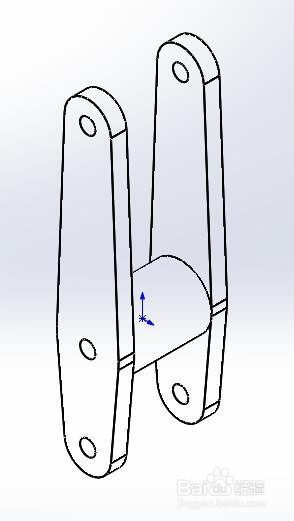

10/10成型.这一步我们隐藏多余的线条，调选闲闲整好角度，如图所示，这一步操作完成.
以上就是这些，我们下一篇再见.
