SolidWorks放样命令可以选择多个轮廓，而在多个平行平面上绘制轮廓草图的方法如下。工具/原料more电脑SolidWorks绘图软件方法/步骤1/10分步阅读
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10

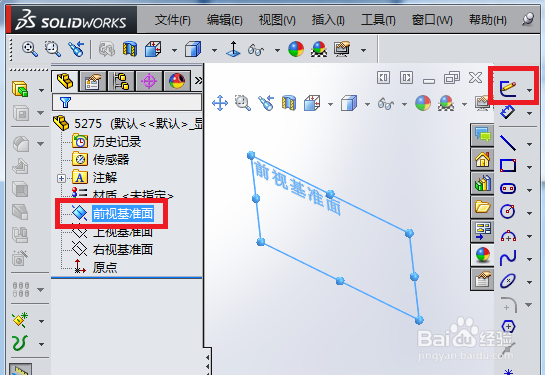

例如选择“前视基准面”绘制草图，单击“草图绘制”图标按钮。

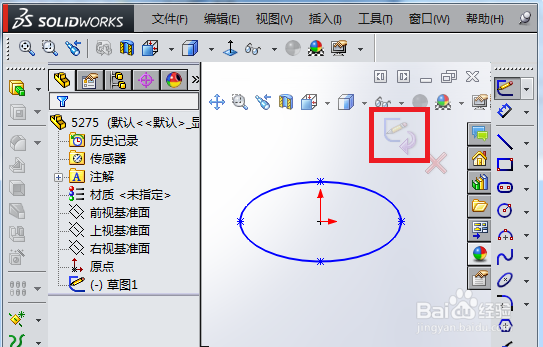

2/10绘制如下图第一个轮廓后，单击右上角退出。

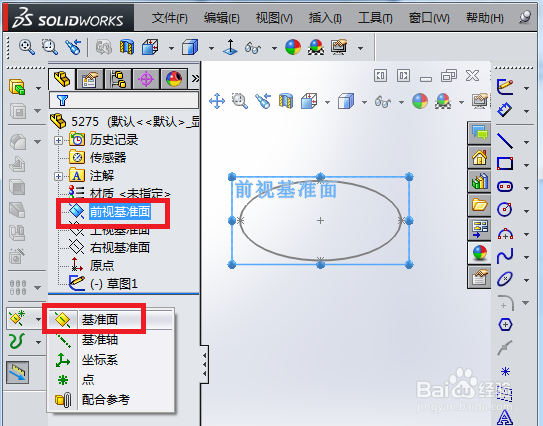

3/10再次选择“前视基准面”，单击“基准面”图标按钮。
4/10滚动鼠标中键，转为三维视图，设置与“前视基准面”的平移距离和方向后，单击“√”确认。

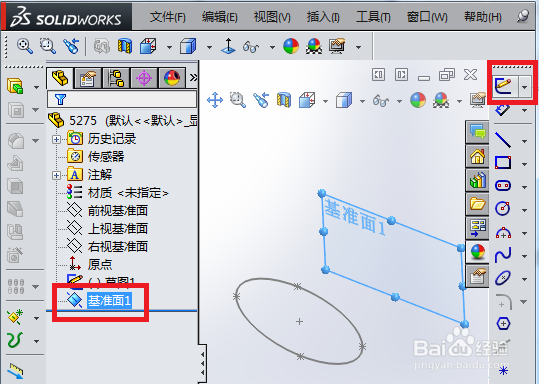

5/10选新基准面，单击“草图绘制”图标按钮。

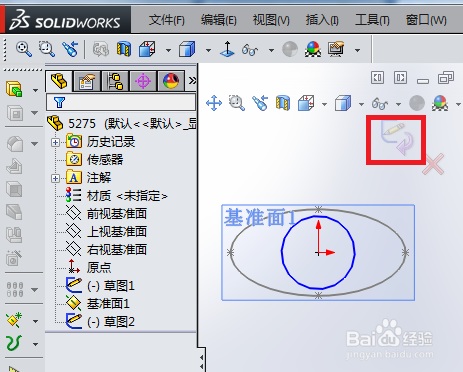

6/10绘制如下图第二个轮廓后，单击右上角退出。

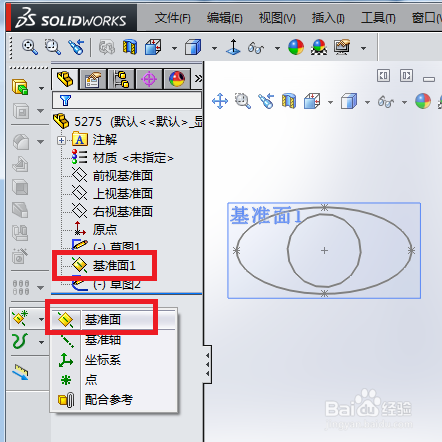

7/10选新基准面，单击“基准面”图标按钮。

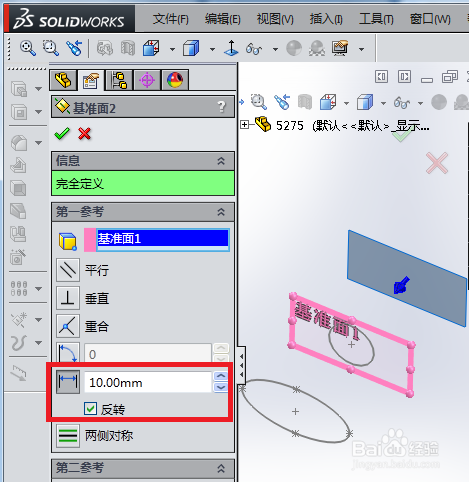

8/10滚动鼠标中键，转为三维视图，设置与新基准面的平移距离和方向后，单击“√”确认。也可以再次选择“前视基准面”，设置与“前视基准面”的平移距离和方向。

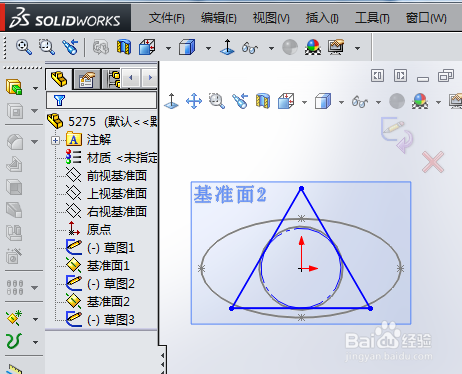

9/10绘制如下图第三个轮廓后，单击右上角退出。
10/10如此操作，可绘制出更多的平行轮廓草图。
