在自动化控制领域中，我们经常要使用到通讯线来连接电脑和plc ,从而达到导入程序，修改程序的目的！但是在实际的生产中经常是通过触摸屏来连接plc达到控制的目的！只有出现问题或者编程的时候，才用电脑来监控观察plc的动作！所以屏幕上的接口已经占用了plc与电脑连接的接口。但是我们还有两种方法可以连接电脑和plc。1.拔掉屏幕和plc的连线！2.运用穿透技术进行连接！（所谓穿透，就是通过共用已经和其他的plc连接的设备的通讯线，进行通讯）下面我以屏幕来作为例子！ 工具/原料more电脑，网线Utility Manager 软件，GX Works2软件方法/步骤1/3分步阅读

首先，我们要安装好上文提到所需的软件和连接好屏幕和PlC之后！我们下面就开始讲解如何进行穿透！

2/3

然后用网线把电脑和屏幕连接起来。连接之后，把查看一下屏幕的IP地址，然后把电脑的IP改成和屏幕中的IP在同一网段！1.首先找到电脑中的设置，并找到状态并单击（如图1所示）！ 2.然后找到【更改网络设置】中的【更改设配器选项】并单击（如图2所示）3.在弹出的页面点击【以太网】（如图3所示）！ 4.在以太网选项卡中找到【IP v4】并单击（如图4所示）！5.在弹出的【常规】选项卡中点捕英击【使用下面的IP地址】，并把IP地址更改成和屏幕上的成为离哨改同一网段（如图5所示）！

3/3

随后打开Utility Manager 软件，在弹塑耻出的界面，选择【设计】，接着点击【easybulider Pro】（如图1），把屏幕程序导进屏幕！然后回到Utility Manager软件的首页，点击【分析测试工具】，点击【穿透设置】（如图2）。接着在弹出的页面在IP选项中填上屏幕上的IP，通讯端口号和穿透端口号填默认的8000和2000，plc连接一般选择【com2】！（如图3）

方法/步骤21/1

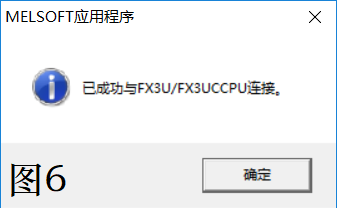

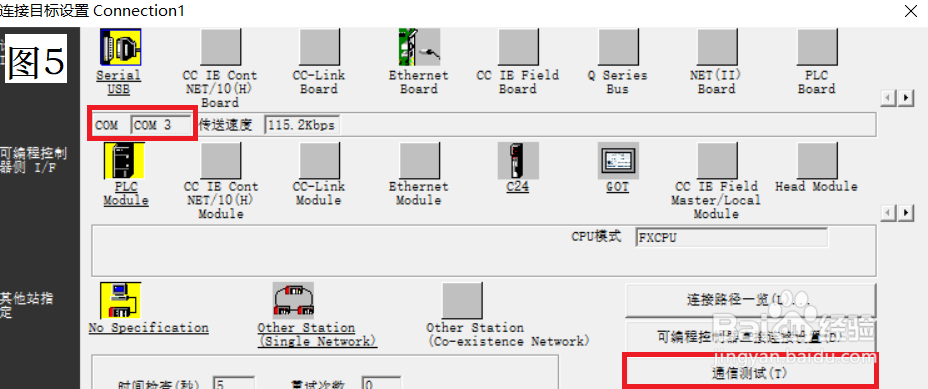

选择完之后就选择【确定】，没有弹出什么提示页面就说明就穿透成功了！这时就可以打开GX work2了（如图4） ！然后点击【连接目标】。在弹出的页面中选择com端口为你电脑穿透时的虚拟端口，这里是com4，然后点击【通讯测试】（如图5），就会弹出（如图6）所示的页面，说明就通讯成功了！这时就可以把电脑中程序导进plc 进行编写，修改了！

注意事项

无
