OptiSLang是一款功能强大的多目标优化分析软件，它既可以独立运行，也可以基于Workbench平台运行。既能充分利用Workbench的多物理场耦合分析功能，也可以集成第三方求解器一起优化。本文利用该软件进行电机优化工作。工具/原料moreworkbench 2019R2Maxwell 2019R2方法/步骤1/6分步阅读

第一步、workbench建立或导入模型

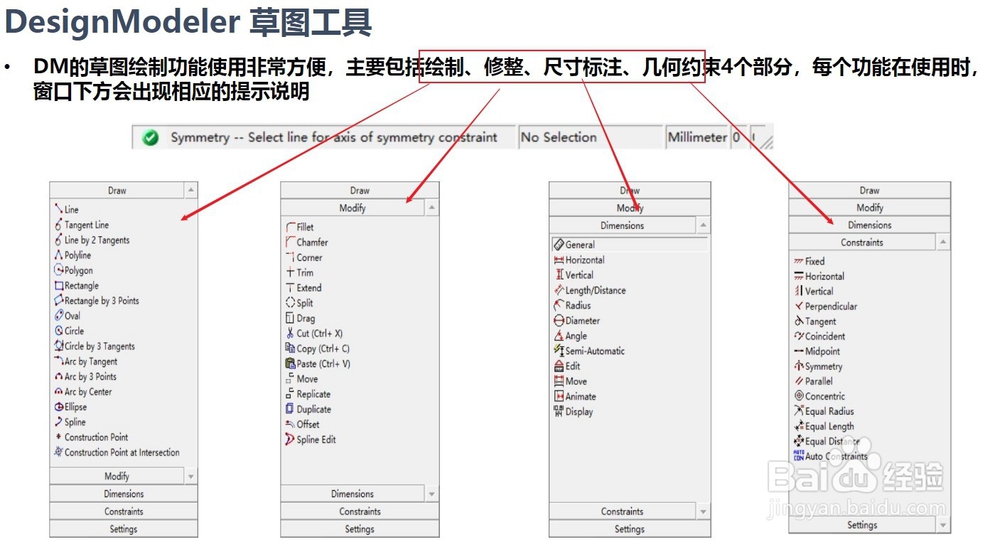

启动Workbench，直接在Workbench里面新建或导入已经建立好的Maxwell模型。可以利用DM或SpaceClaim直接进行参数化建模，如下图DM的作图工具。

2/6

导入到workbench

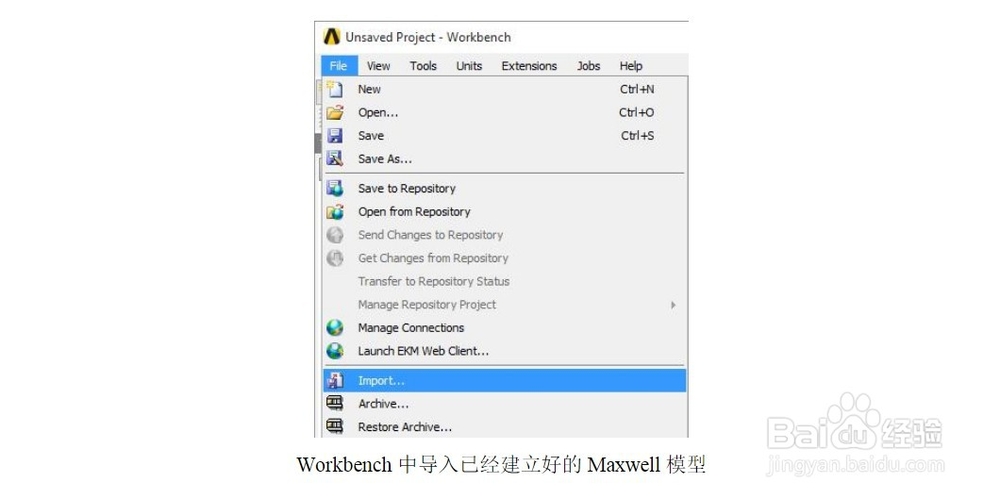

将Maxwell建立好的模型，进行参数化（UDP，几何约束等设计），保存成默认的格式，即可以导入workbench中，如下图所示。

3/6

第二步、设置变量

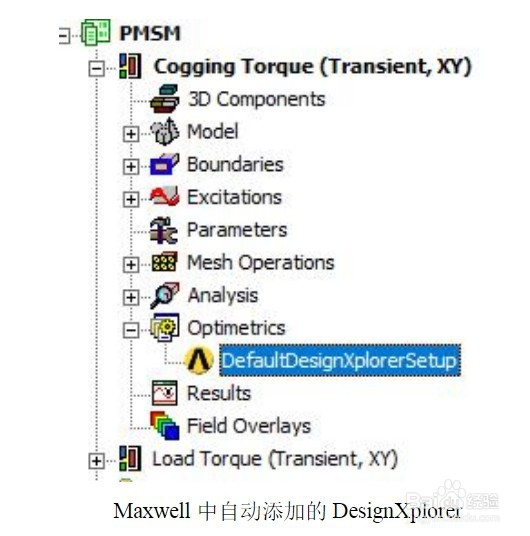

在workbench中打开刚导入的模型，在Maxwell里的 optimetrics中可以看到多出的设置。双击DXsteup，进行设置操作。

4/6

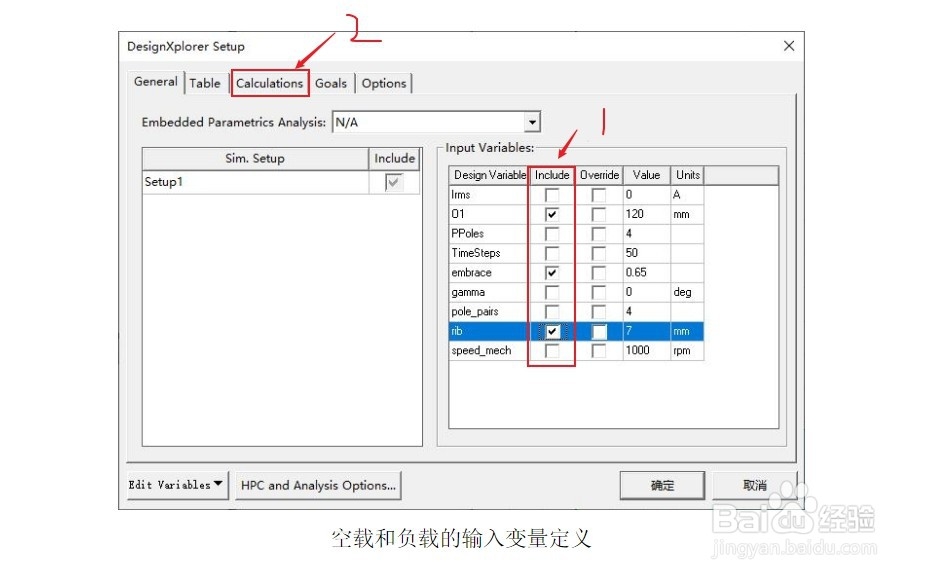

在弹出的界面中，勾选要优化的参数，然后点击计算栏，进行相应目标设置。

5/6

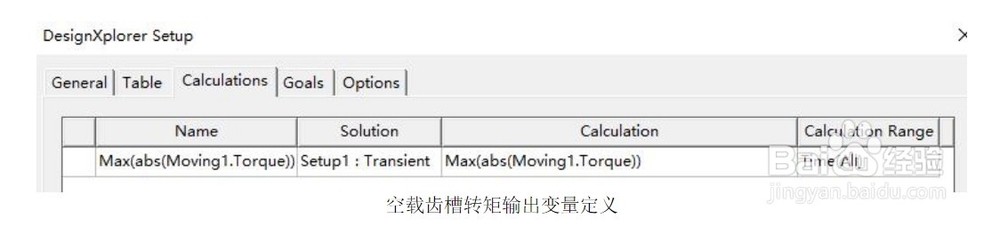

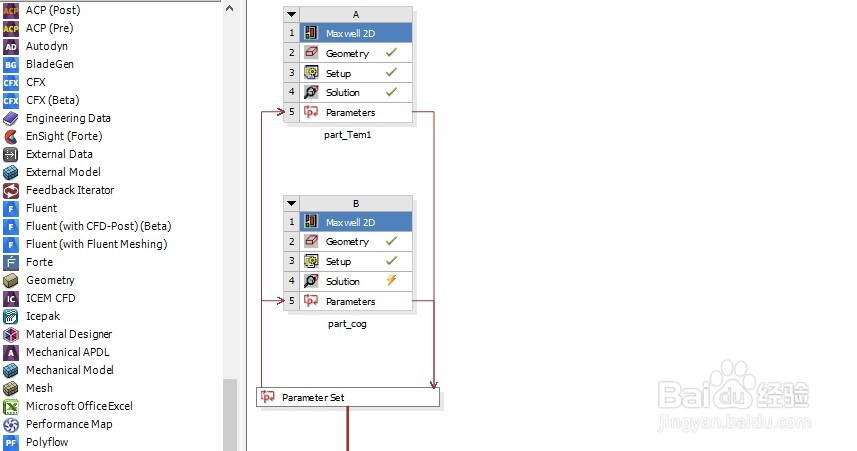

如下图，选择转矩波动ripple（moving.），齿槽转矩max（moving.）进行计算。点击确定，保存即可，如右图增加了两个模块。

6/6

第三步，同步参数

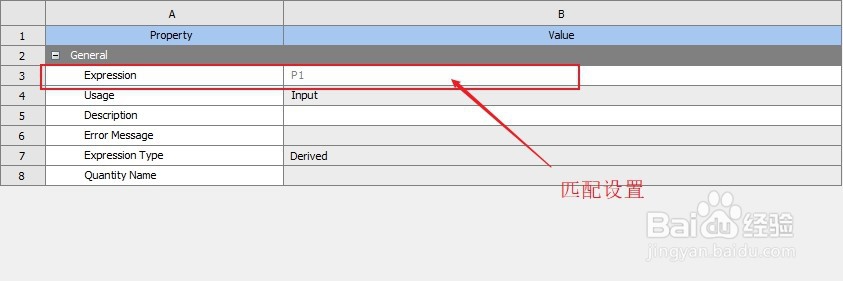

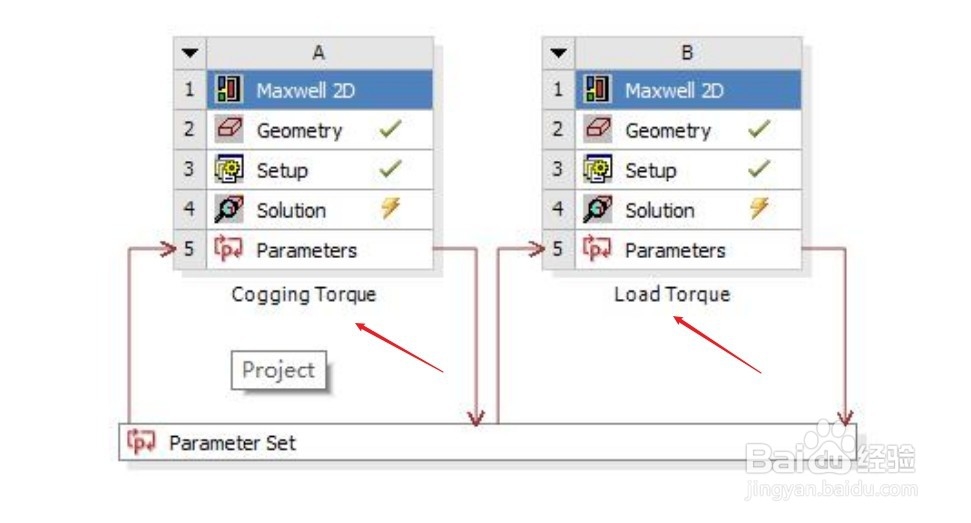

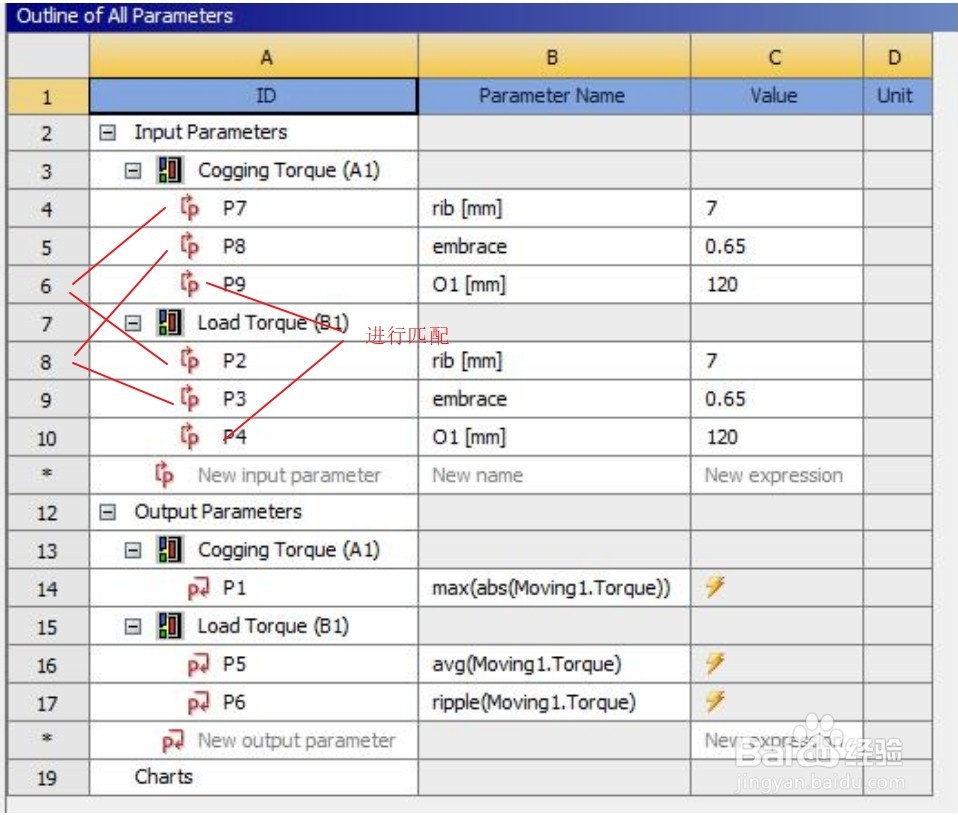

双击parameter set,进入下图界面，将两模型的参数进行匹配，使三个参数同步变化。
