如何使用S7-GRAPH设计程序
来源:网络收集 点击: 时间:2024-06-13顺序功能图SFC:
顺序控制是按照生产工艺规定的顺序,在各种输入信号的作用下,根据时间顺序,执行机构自动并有序的进行操作。顺序功能图SFC(sequential function charts)则是将顺序控制流程按照图形的方式进行描述。
步元素:包括步、转换条件和步的动作3个元素。

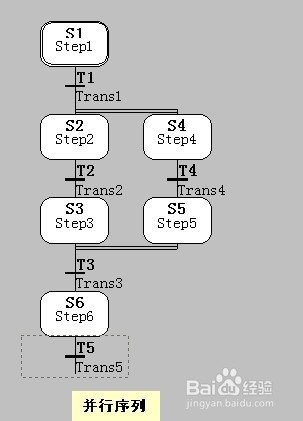

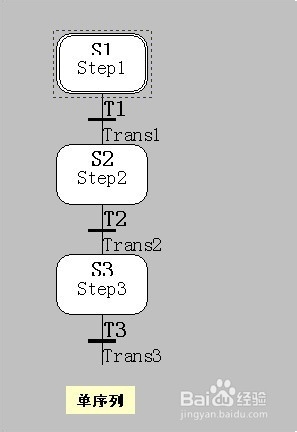

顺序功能图的结构有单序列、选择序列和并行序列。



新建S7-GRAPH程序:

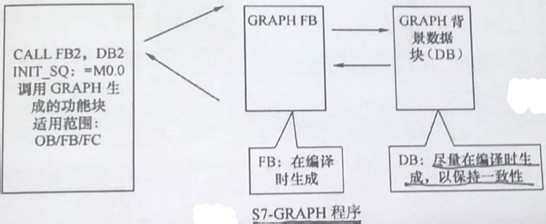

S7程序中,S7-GRAPH块可以与其他STEP7编程语言生成的块组合互相调用,S7-GRAPH生成的块也可以作为库文件被其他语言引用。编译S7-GRAPH程序时,生成的块以FB形式出现并可被OB1等程序调用。

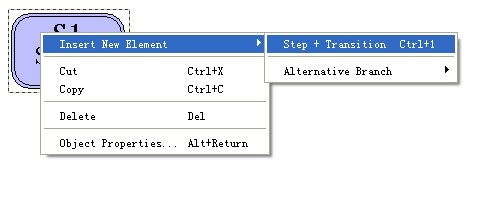

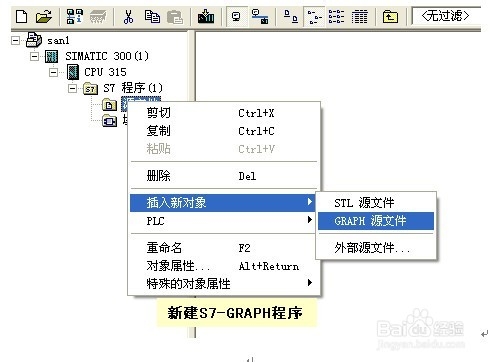

在STEP7项目中右击“source”文件夹,插入新的GRAPH source文件。

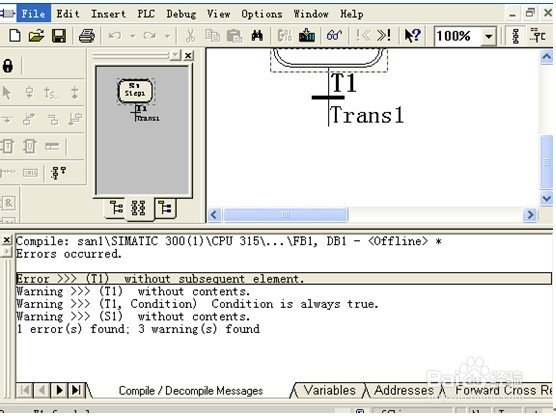

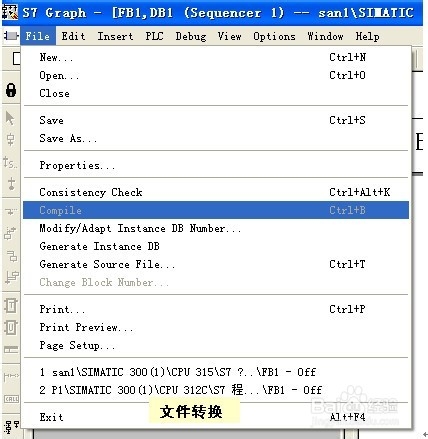

单击“file—compile”生成S7-GRAPH格式FB,下载调试。

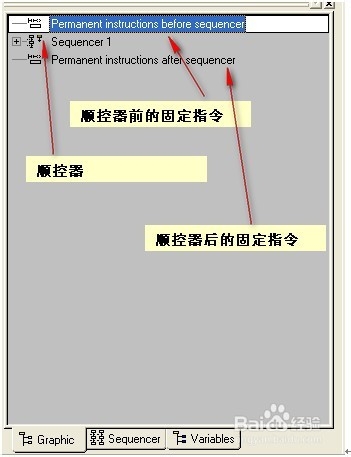

S7-GRAPH用户界面:
S7-GRAPH用户界面包括工具栏、工具栏、概览窗口、详细窗口、状态条。

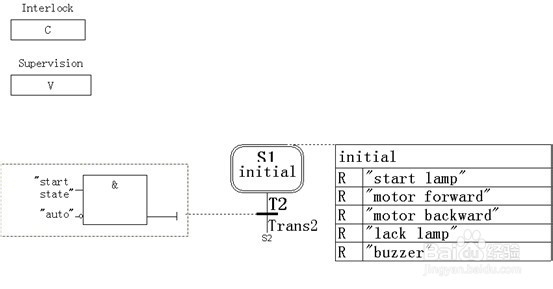

工作区中有互锁条件和监控条件。
互锁条件为每步的一个可编程条件,在工作孝涛区用字母C 表示。
监控条件也是每步的一个可编程条件,在工作区用字母V表示。如果监控条件满足,则当前步保持激活。

控制系统硬薪选级件设计:

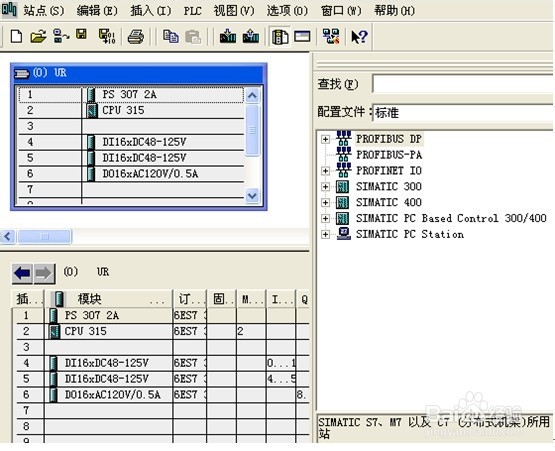

系统的硬三暗件配置参数,如图所示:

PLC I/O分配:

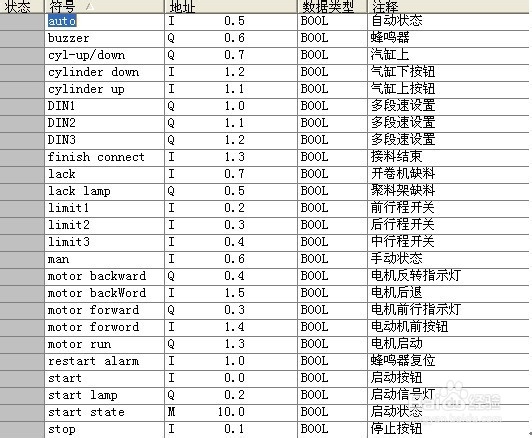

控制系统输入输出分配,符号表如图所示:

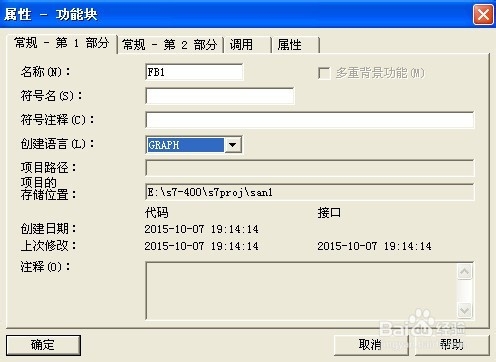

插入S7-GRAPH功能块(FB)FB1并设置参数:
插入功能块FB1,并设定语言为GRAPH。

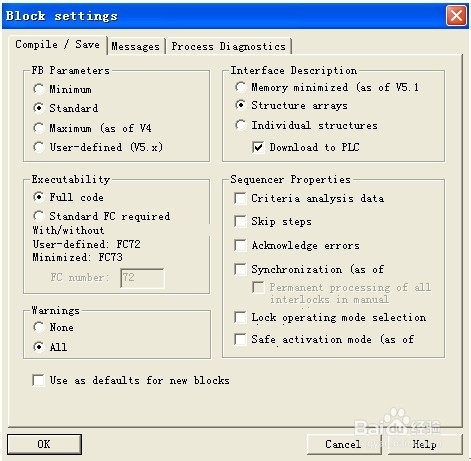

S7-GRAPH参数有4种类型:minimum,standard,maximum,user-defined。
当编写并插入步及动作后,保存FB,经自动编译无误后,系统将自动生成SFC64和FC72。如图所示:

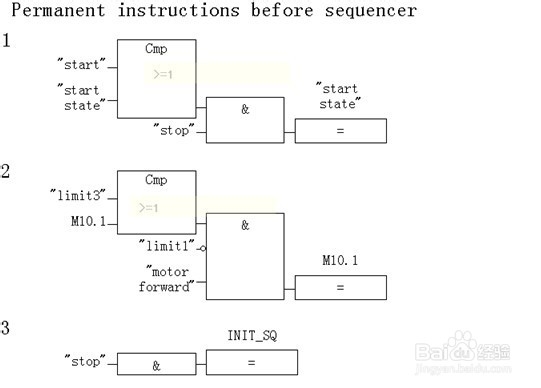

控制程序软件设计:



S7-GRAPH编程语言需要自行下载
