订阅有源功率解耦(APD)的Simulink仿真
来源：网络收集 点击： 时间：2024-06-15【导读】：
怎样在Simulink中搭建有源功率解耦仿真？在Simulink中搭建APD仿真，实现直流侧电压二倍频波动抑制，抑制纹波，接下来介绍在搭建有功功率解耦simulink仿真的方法。工具/原料moreMATLAB有源功率解耦控制技术方法/步骤1/6分步阅读
2/6
3/6
4/6
6/6
注意事项

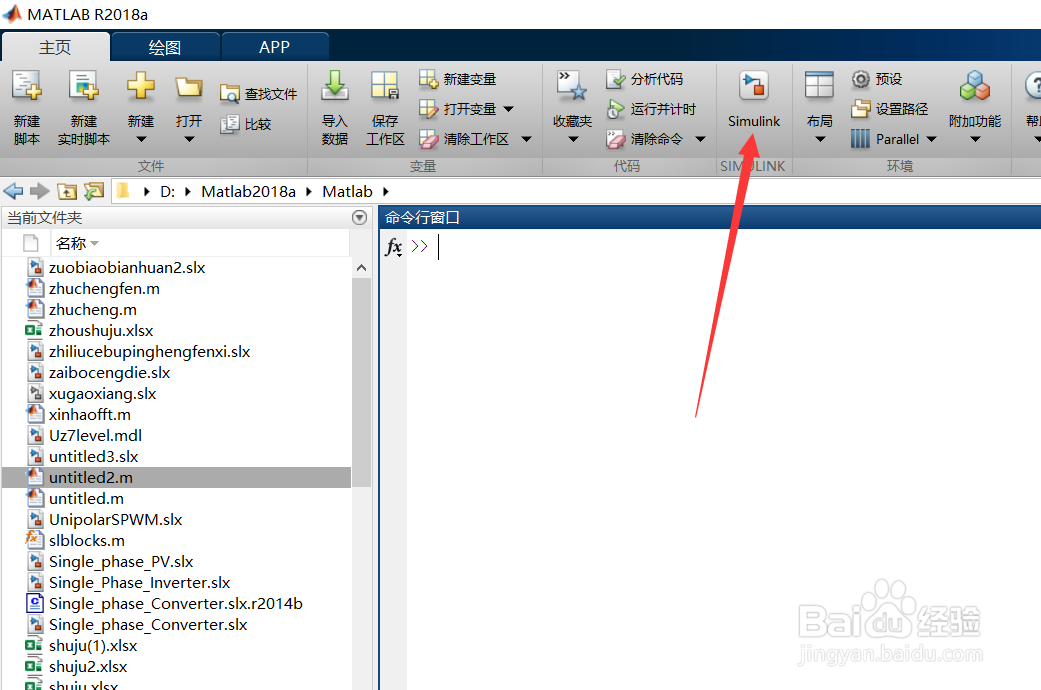

在MATLAB中新建一个Simulink仿真文件

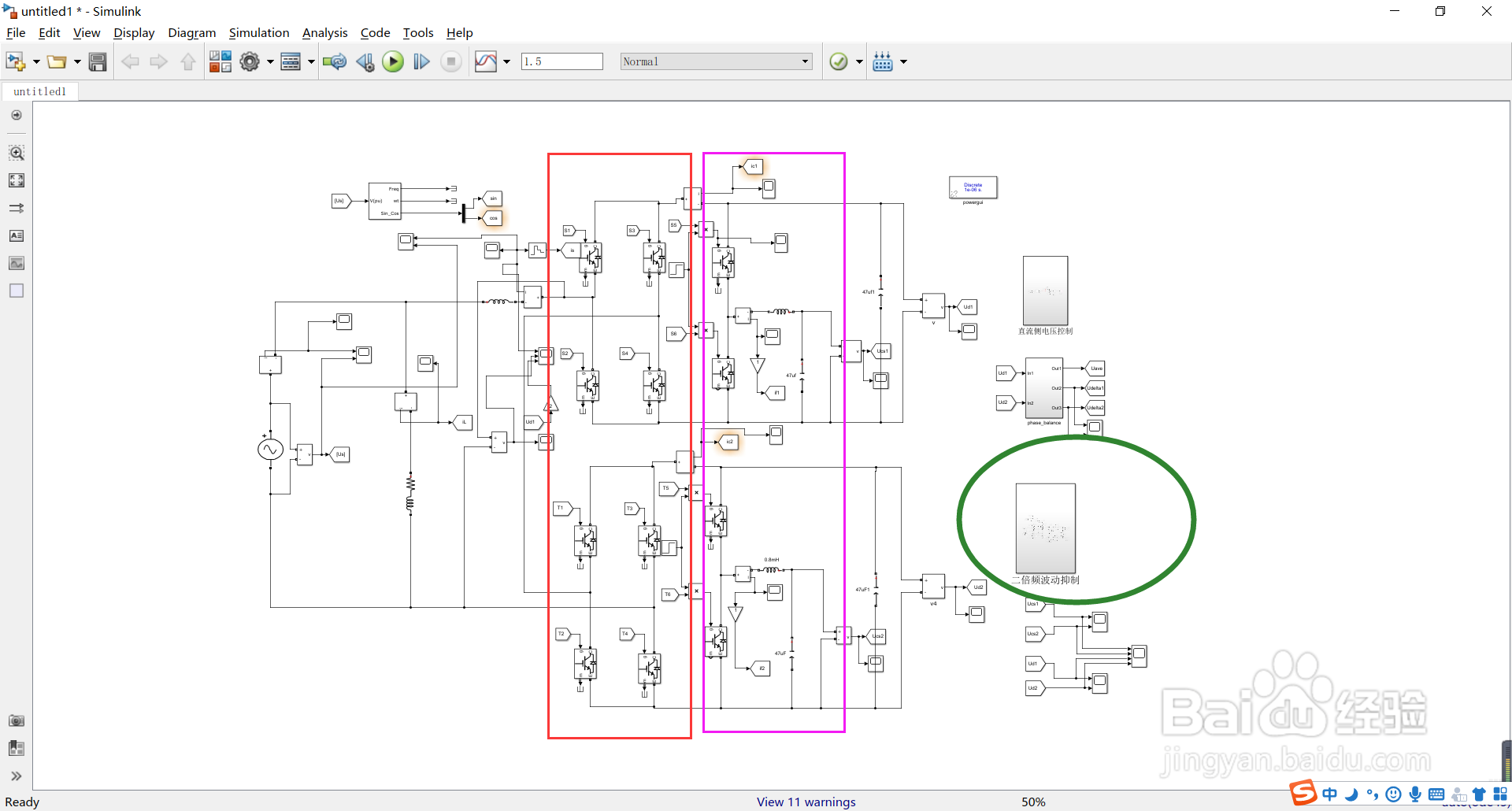

2/6在新建的仿真文件中放入如图所示模块，并进行封装，搭建如图所示的仿真系统。这里展示的2个H桥模块级联STATCOM的直流侧电压波动抑制，即2个H桥模块级联情况下的有源功率解耦控制

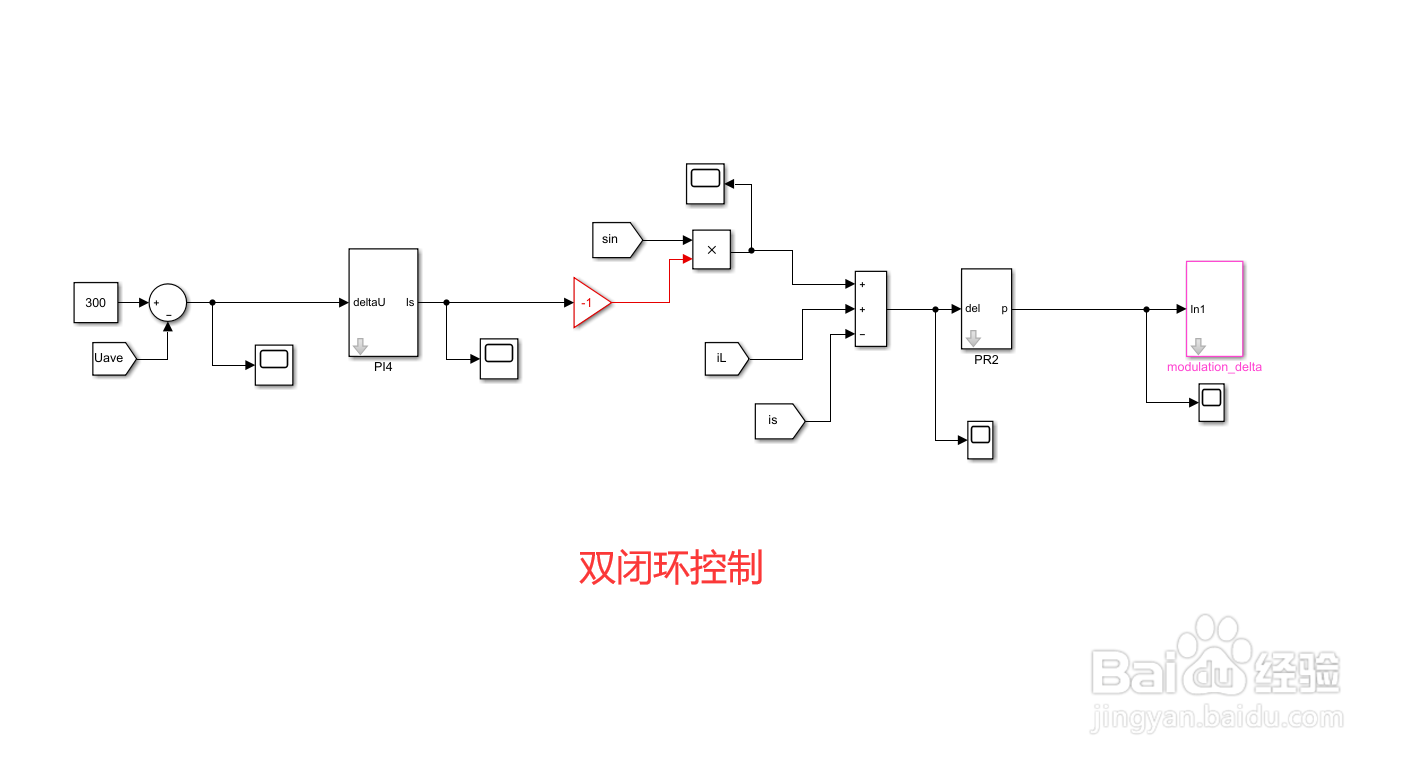

3/6直流侧电压控制模块内部封装如下图所示
4/6二倍频波动抑制封装模块内部模块如下图所示

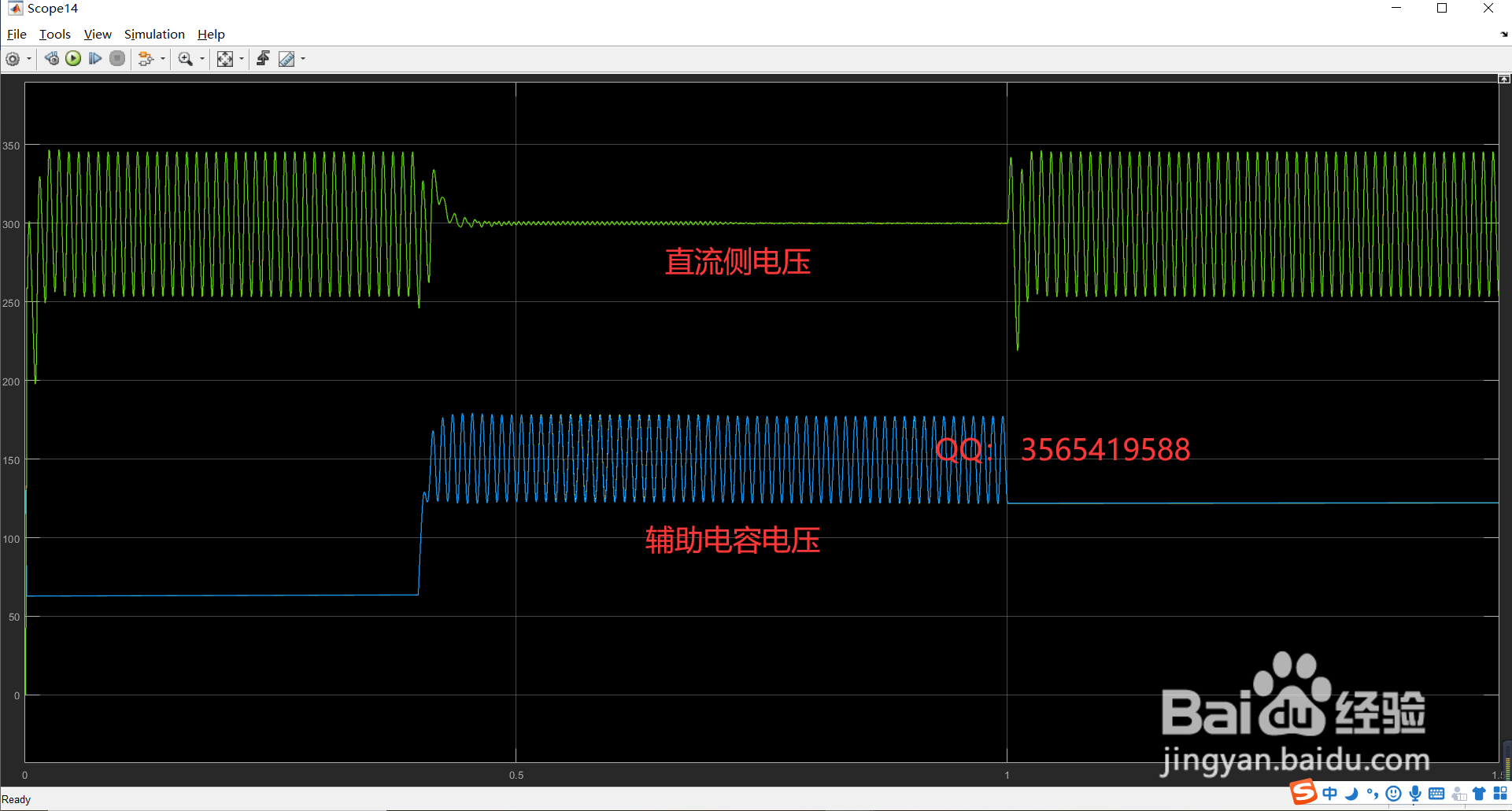

5/6点击运行，可得到H桥直流侧电压与辅助电容电压变化如图所示，可以看到投入APD以后，可以很好的抑制H桥直流侧电压波动

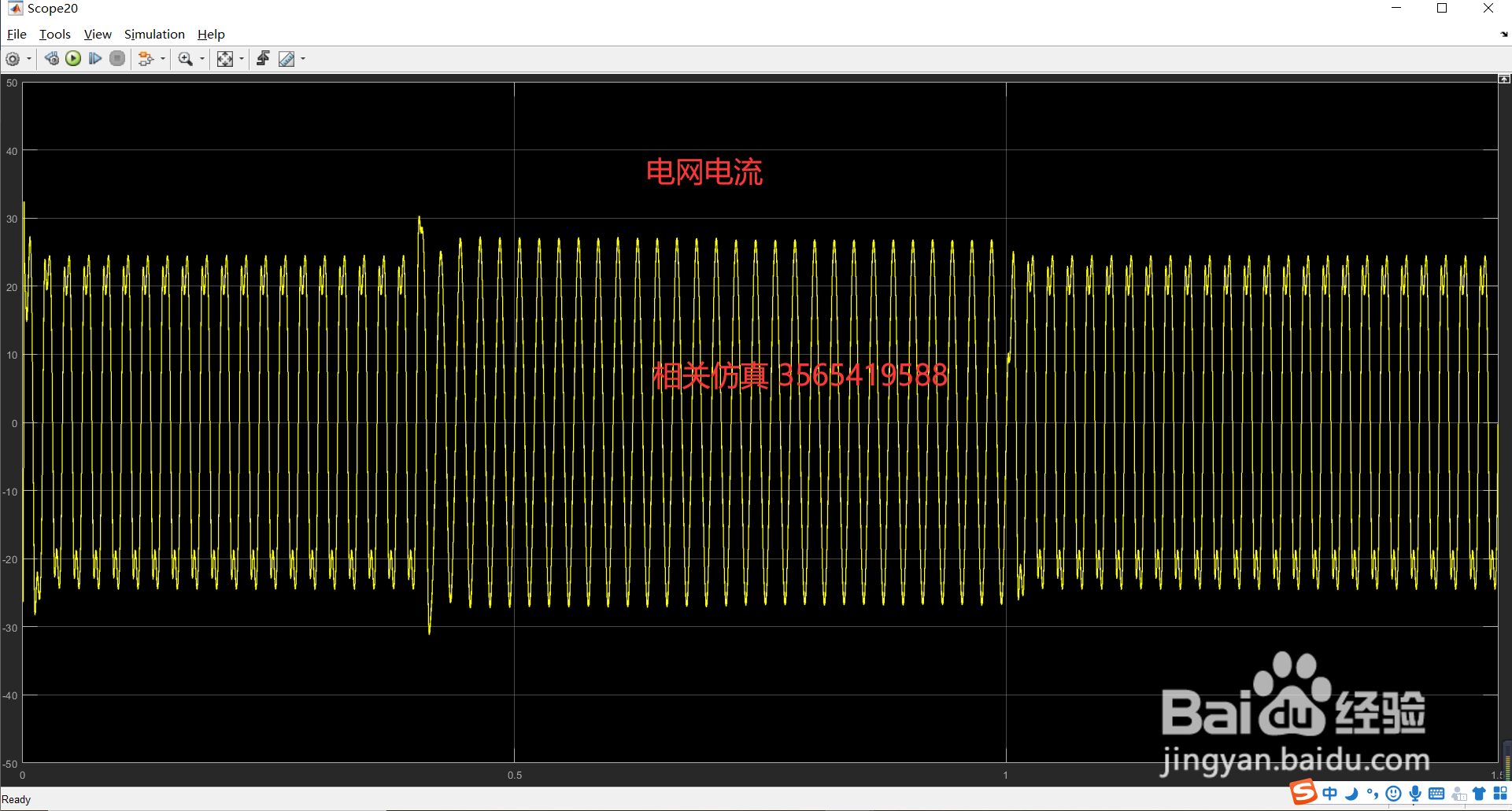

6/6电网电流变化如图所示，可以看到在直流侧电压存在较大2次波动时，电网电流含有大量的3次谐波，当投入APD以后可以很好的抑制直流侧电压波动，电网电流接近正弦波
注意事项如果喜欢请关注，需要相关仿真可私信
需要相关仿真可私信
