1．轴的绘制

直线根据每个轴肩的尺寸先绘制轴的一半，然后利用镜像工具将已绘制的轴以一开始绘制的水平中心线为对称轴镜像。轴由长度为58、56、41、60、10、10、30的轴段组成，而它们的对应半径分别是17.5、20、22.5、24、27.5、26、22.5。绘制好后，进入块编辑器进行拉伸动作块操作。

2．键 矩形绘制一长56，宽为10的矩形，选用圆角工具倒圆角，倒角半径为5。

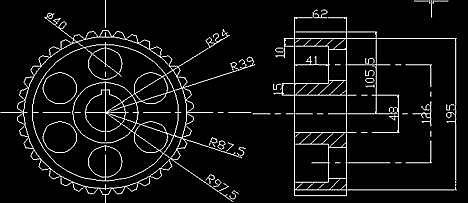

3．齿轮 齿轮剖视图是将齿轮半解剖得到的，具体形状和尺寸见视频操作。 齿轮俯视图是根据机械制图中的“高、平、齐”的对应原则绘制的，先用直线捕捉剖视图上的参考点做水平拉伸做辅助线，选择圆捕捉辅助线上的切点做轮毂外形。最后利用阵列工具绘制齿轮上的齿，齿数为38个。 绘制好后，进入块编辑器进行缩放动作块操作。

4．滚球轴承

5．轴承盖子这里要注意左轴承盖和右轴承局部形状不一样，左轴承盖在中心线位置多一个直径40的通孔。

6．零件组装 以各个零件的水平中心线为基准线，利用移动和复制功能捕捉特征点进行安装。 装配好后，进入块编辑器中进行零件可见性块操作。

7．零件标号标注 利用新增功能：项目符号和列表对装配图上的零件进行注释。 操作步骤：绘图文字多行文字。在弹出的文字格式对话框中单击选项按钮，选择项目符号和列表。

．提取快操作数据 利用新增功能：从块属性中提取数据对二维CAD操作环节的块操作信息进行数据提取。 操作步骤：工具属性提取。
