订阅CAD中类似螺旋线图形的三种画法
来源：网络收集 点击： 时间：2024-06-231、直线（L）——长度50
2、圆（C）——圆心为直线的中点——半径为R5
3、圆（C）——圆心为R5圆的右侧象限点——半径为R10
4、如图依次画圆R15，R20，R25,R30
2/21、延长（EX）——对象为直线50——与R30圆有交点
2、直线（L）——起点为R5圆的右侧象限点——与R30圆有交点

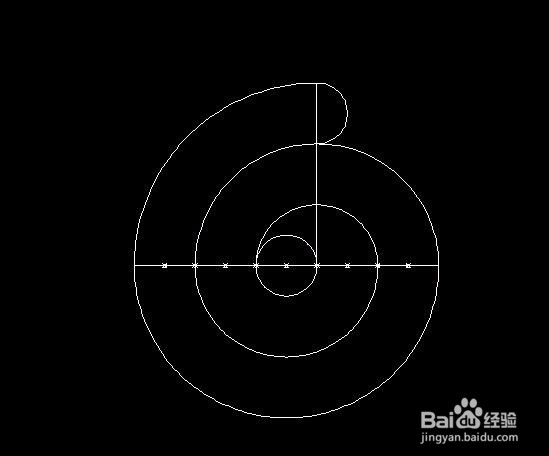

3、如图，在顶部画R5小圆
3、裁剪多余的图形
第二方法：圆弧1/31、直线（L）——长度50
2、定数等分（DIV）——对象为直线50——等分10份
3、圆（C）——圆心为最中心的节点——半径为R5
4、直线（L）——起点为R5圆的右侧象限点——长度30
2/31、圆弧（A）——起点为R5圆的左侧象限点——端点E/端点为R5圆右侧第二个节点——方向D/角度为90度
2、圆弧（A）——起点为上一个圆弧的端点——端点E/端点为R5圆左侧第二个节点——方向D/角度为-90度

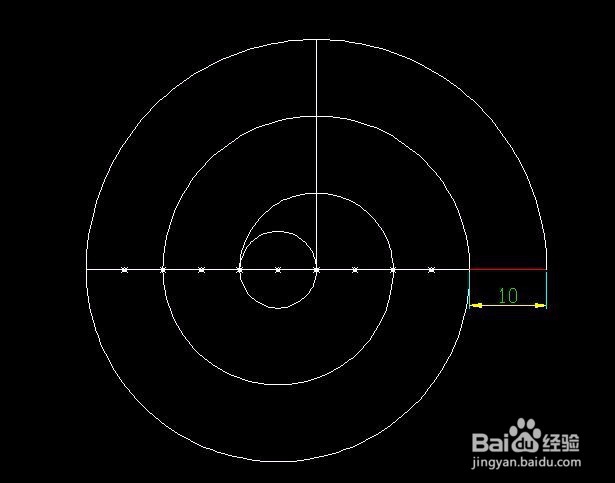

3、最后一个圆弧需要延长直线，长度10
4、注意方向的角度，有正负值
3/31、画出R5小圆
2.裁剪删除多余的图形

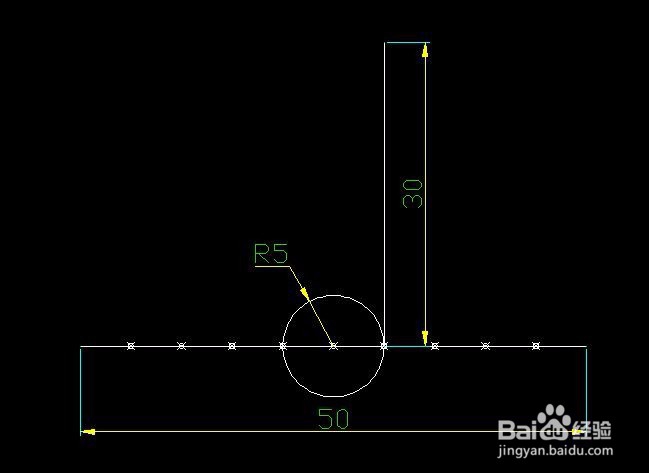

第三方法：多段线1/21、直线（L）——长度50
2、定数等分（DIV）——对象为直线50——等分10份
3、圆（C）——圆心为最中心的节点——半径为R5
4、直线（L）——起点为R5圆的右侧象限点——长度30
2/21、多段线（PL）——起点为R5圆左侧象限点——圆弧（A）——方向（D)——角度为90度——圆弧端点为R5圆右侧的第二个节点
2、鼠标依次选择节点即可（节点需间隔一个）

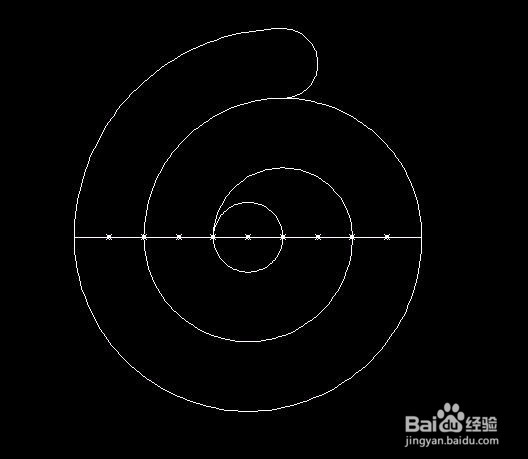

3、最后的圆弧的端点为直线30的端点——再次画R5的圆弧
注意事项角度有正负值，决定了圆弧的开口方向，
