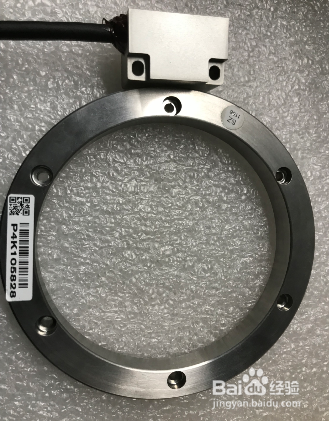

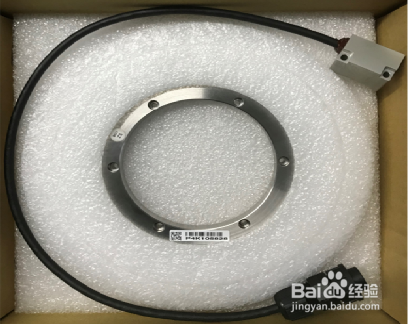

认识编码器：磁环+编码器读头=磁环编码器组；磁环和读头按照出厂时包装盒中的配对，不要混装

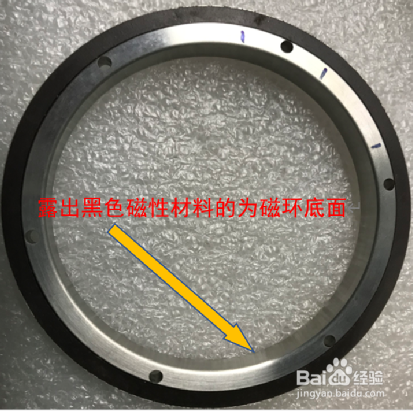

分辨读头感侧面，分辨磁环的正反面

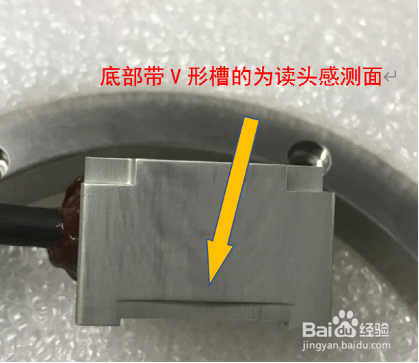

编码器读头：底部带V形槽的为读头感侧面

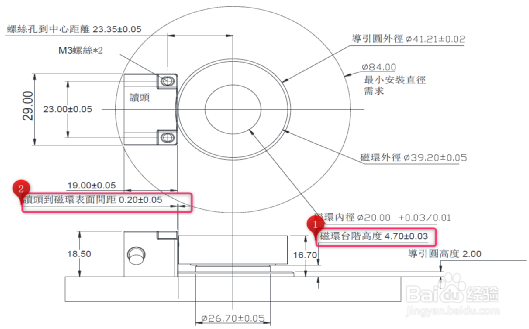

磁环安装尺寸要求

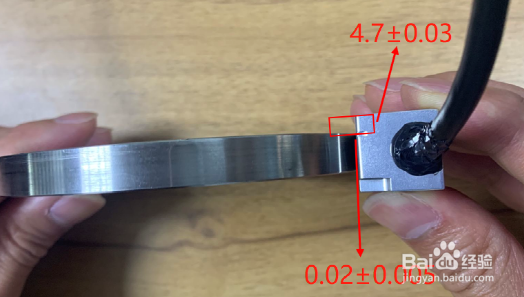

1、磁环台阶高度

2、读头到磁环表面间距

后端盖与编码器读头固定平面要求平整度为 0.01mm；

未标识公差以实际配合公差为准或使用通用公差；

固定蕉宿读头为哨狠 M3 螺丝；

磁环安装固定建议使用 M3*6 螺丝；

安装磁环是建议先使用热套，再使用螺母紧固定磁环；

热套加热建议使用 80℃以下隔水加热 10 分钟；

安装读斤捕脾头时建议使用 0.2mm间隙片，确保读头与磁环间隙；

磁环为脆性材料，锁紧过程中请勿碰撞或敲击；

磁环内部充磁，请勿接触或靠近强磁体，避免扰乱磁环本体磁场。
