单片机一般只有32位I/O，而真正做到可以自由使用而且又不影响单片机下载等功能的只有24位I/O了，本文就单片机通过与8位锁存器相连，来达到拓展I/O的目的。工具/原料more单片机一片电容3片100颗彩色3mm LED自锁开关一个65个100欧姆的电阻12MHZ晶振一颗导线若干焊锡若干锡丝松香万用表8片锁存器排针40P--一排10K9针排阻一片线路板两片方法/步骤1/5分步阅读

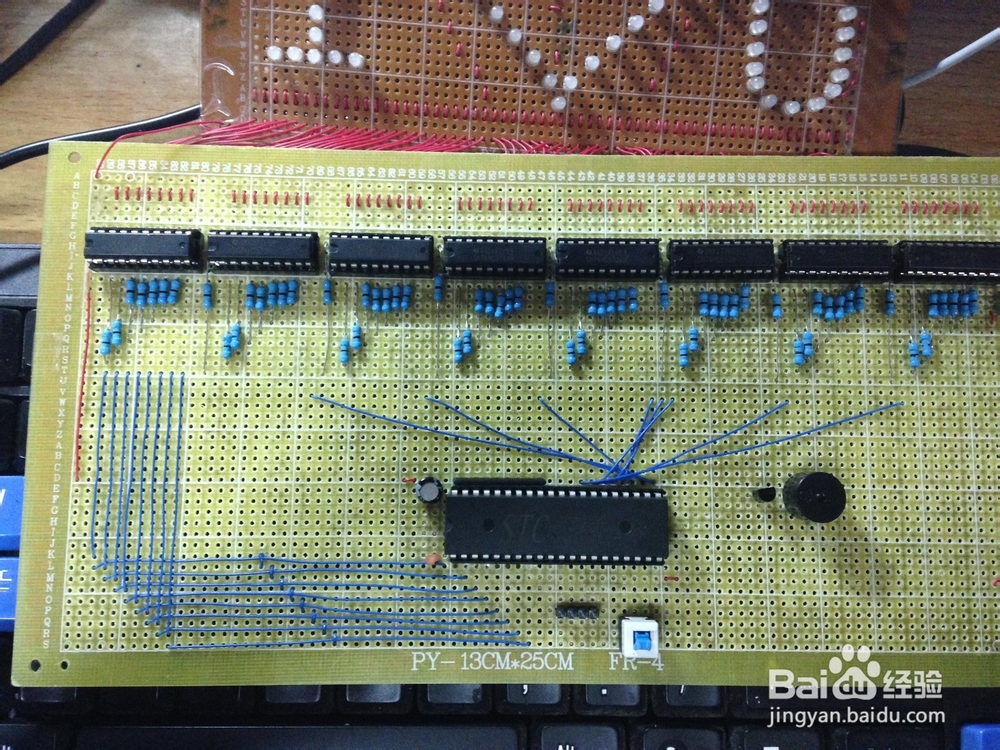

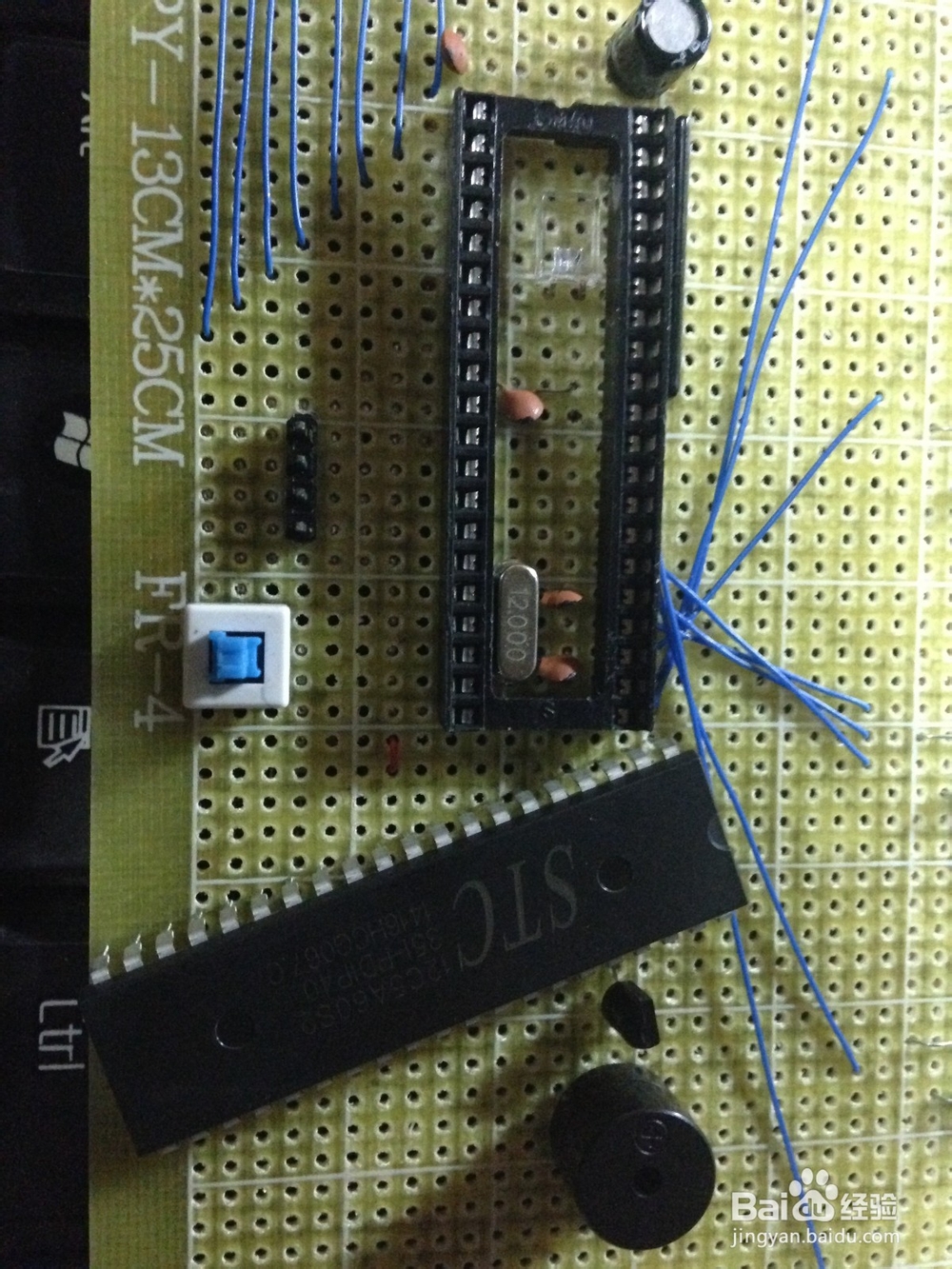

制作单片机最小系统。

2/5

①：将8片锁存器的8位输入端与单片机的P0口分别相连；

②：锁存器的电源端与接地端分别接入电源正负两端；

③：锁存器的使能端分别有序接入P2口。

3/5

①：将LED在线路板上摆出自己喜爱的造型；

②：LED的正极焊接在一起后，接入电源正极；

③：将LED负极有序的与 锁存器输出端相连。

4/5

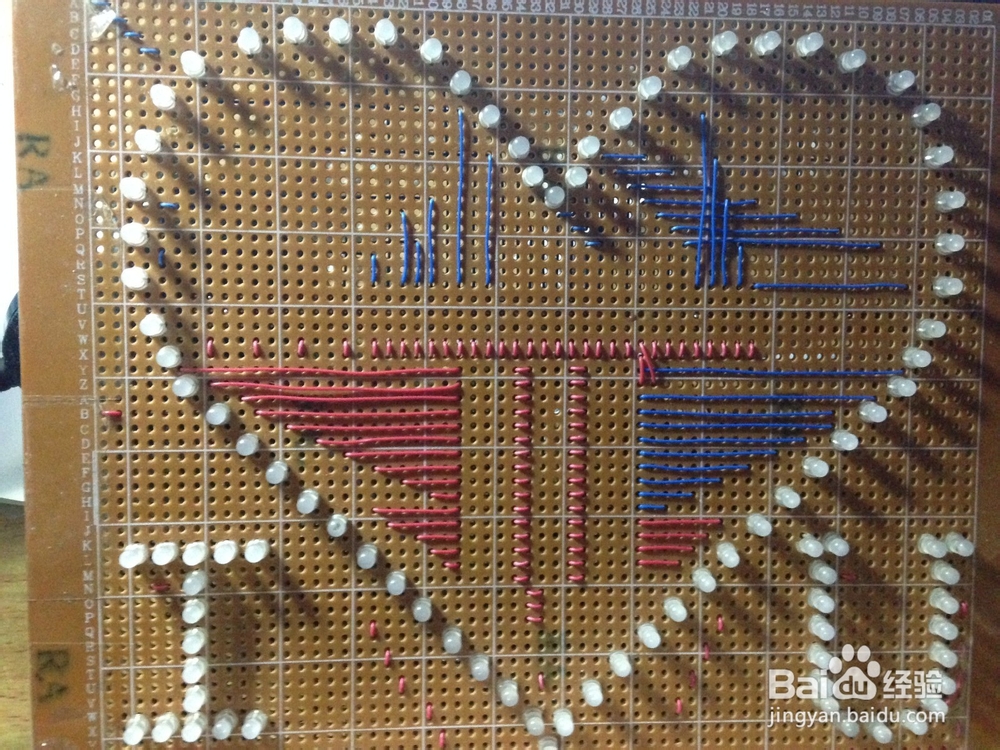

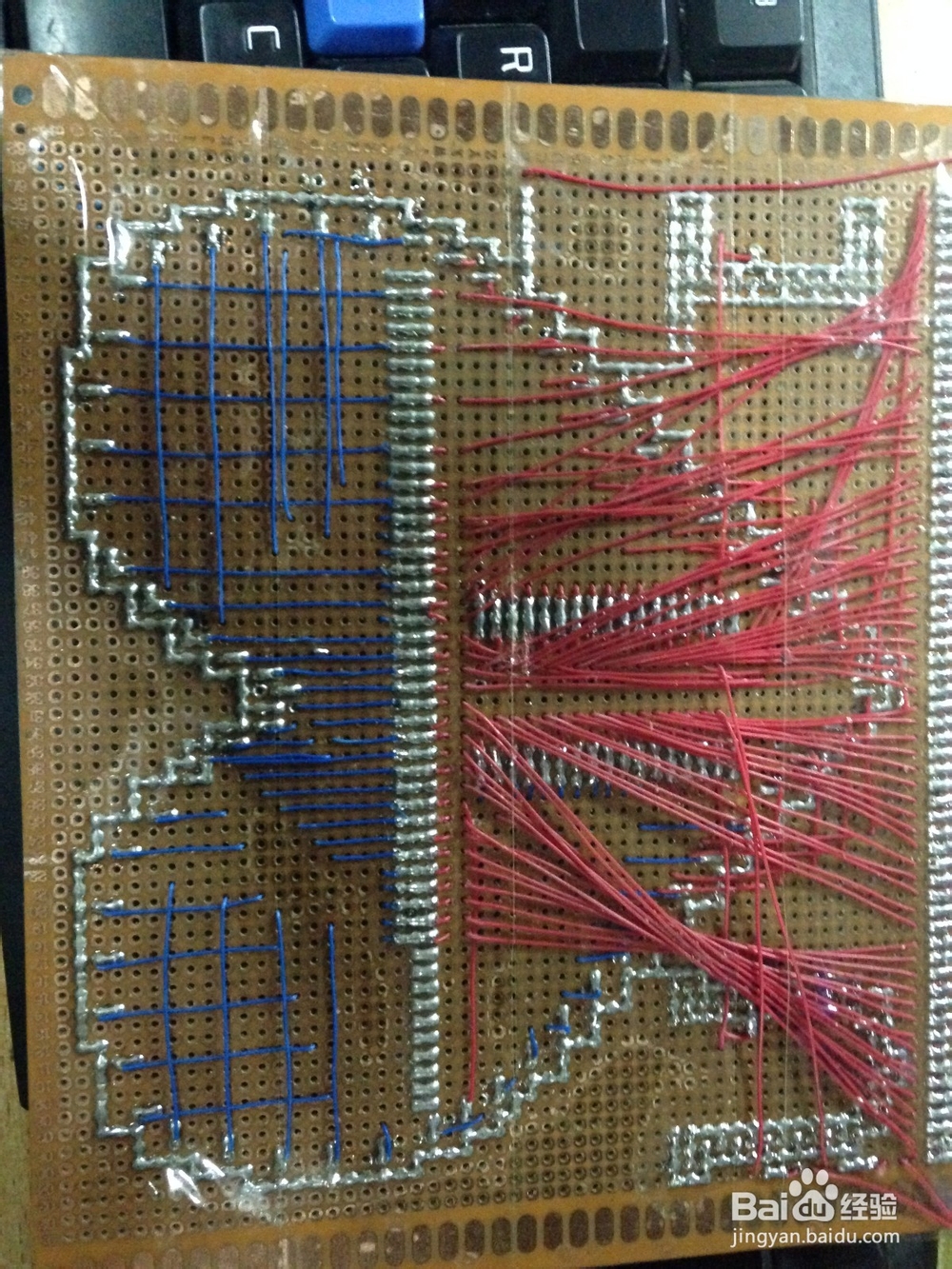

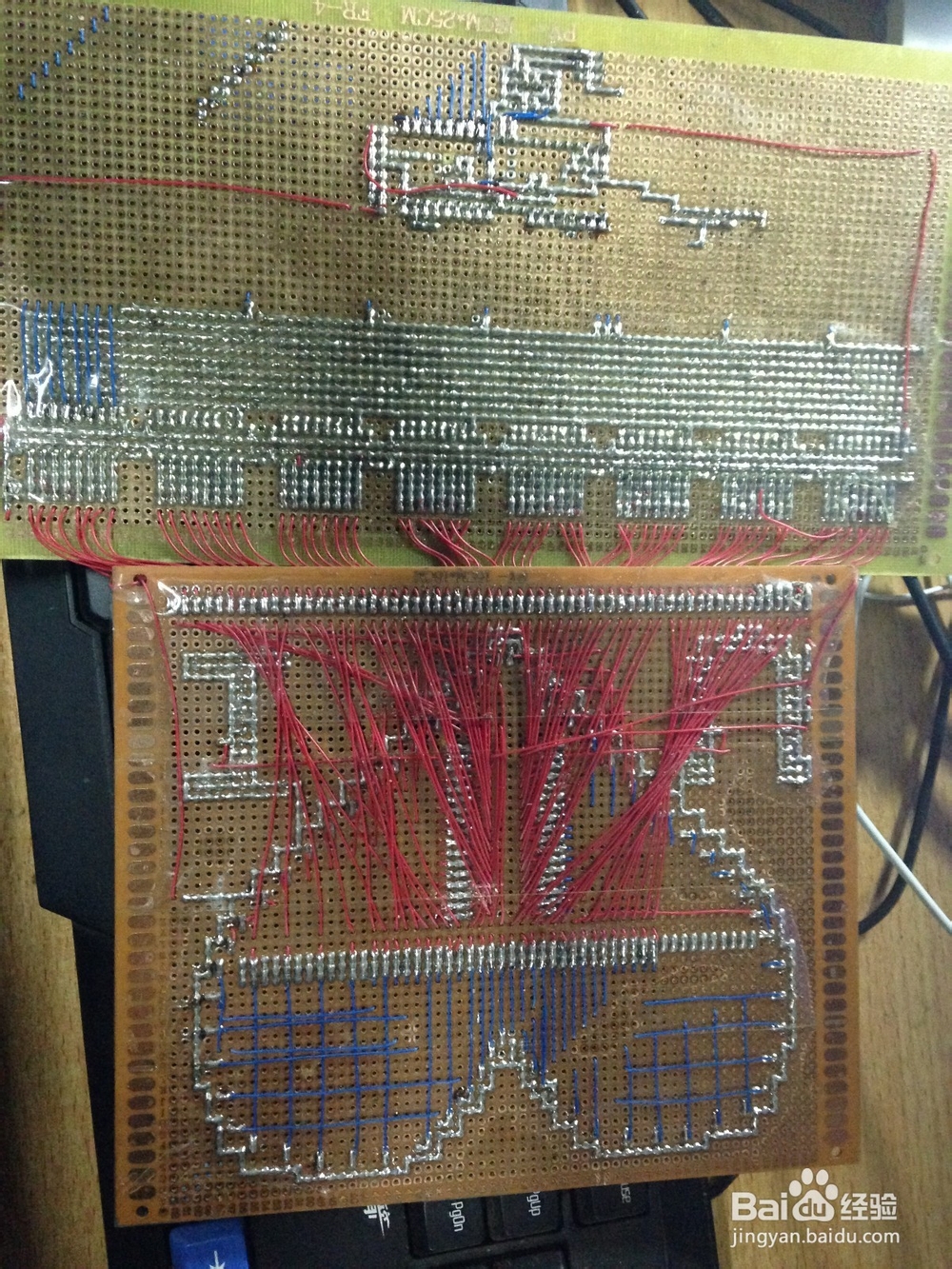

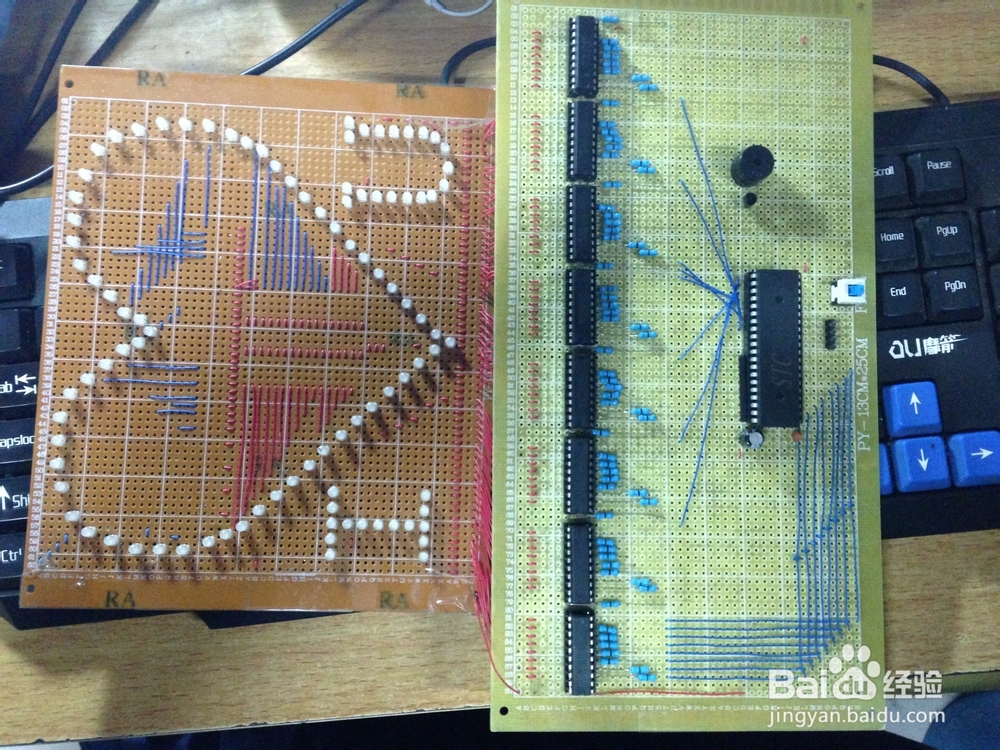

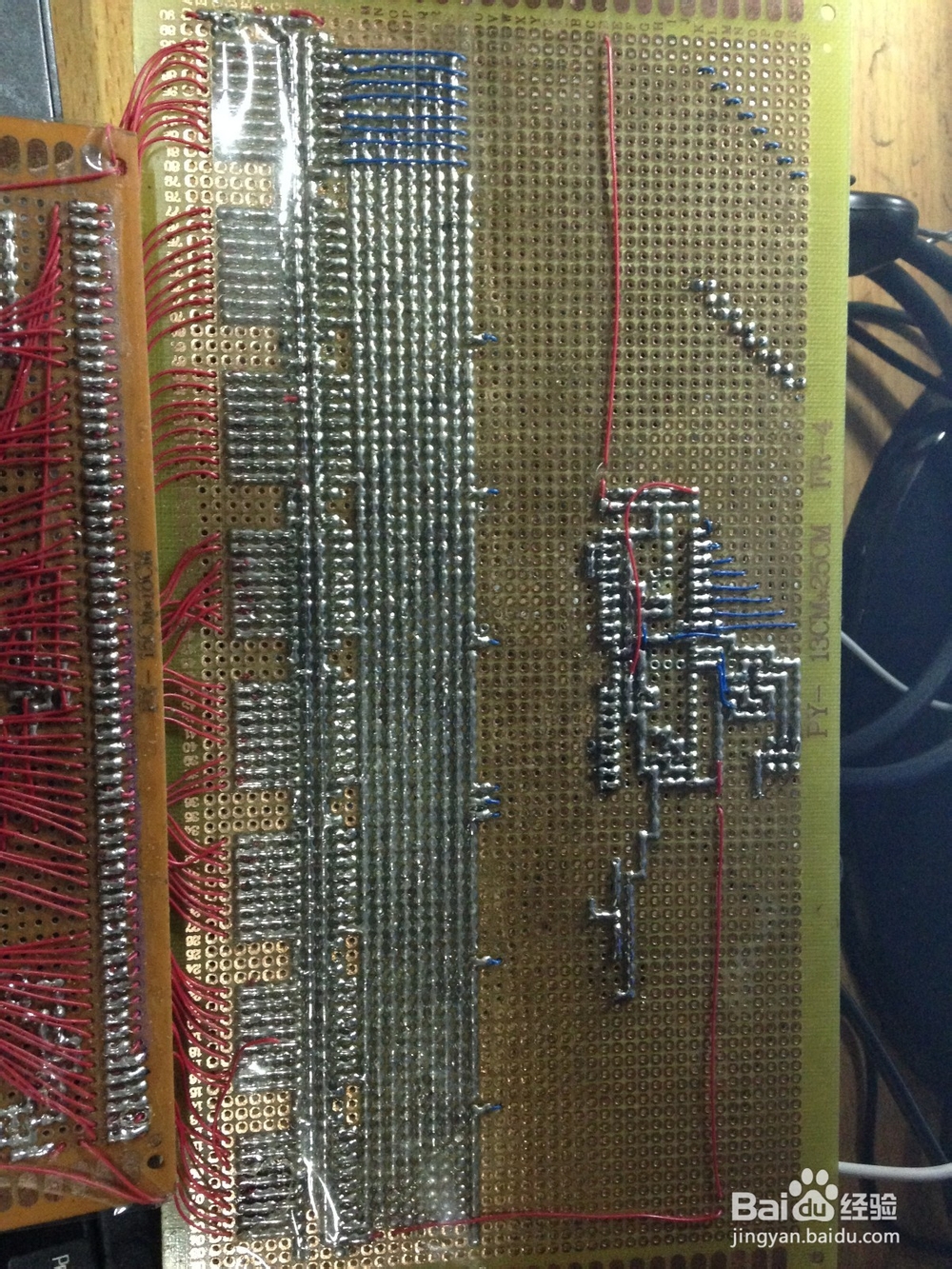

实物拍摄图。

5/5

做好了，简单包装包装，送给女朋友吧

实物拍摄网址1/1注意事项

焊接的时候烙铁温度不要超过350℃。

焊接一定要注意静电问题。祝你成功。
