在上一篇经验中，我们已经将模型导入到ICEM中，接下来，我们将定义边界，定义流体的进水口的Part，右击模型树中的【Model】-【Parts】,右键选择【Create Parts】。

在弹出的选项框中输入名称【in】，然后选择一个进口边界面，再点击中键确认，完成，继续按照这个方法步骤，对其余的几个面命名，分别为out（最右侧）、wall（4个面）、wall2（内置的单独面）。

生成自动网格，方法有很多种，这里我们通过生成block，从而生成高质量的网格。在工具栏中的【blocking】，第一个选相关【create block】，如下图所示：

为了块与几何模型更加接近，我们可以将整一个块进行分割成几个。点击【split block】（提前把points点打开，便于操作），首先选择一条边，再选择一个点，将块一分为二，重复上述的步骤再将块继续分，如下图所示：

需要将这个挡墙转化为网格的，因此需要将这个块与几何面进行关联。点击【associate】-【associate face to surfaces】，即将块上的面关联到几何体的面，操作如下图所示：

我们生成的块有时候与我们的几何模型是不完全一致的，因此我们需要将块的点与几何模型的点进行关联，点击【associate vertices】，分别选中块上的点以及几何上的点，如下图所示：

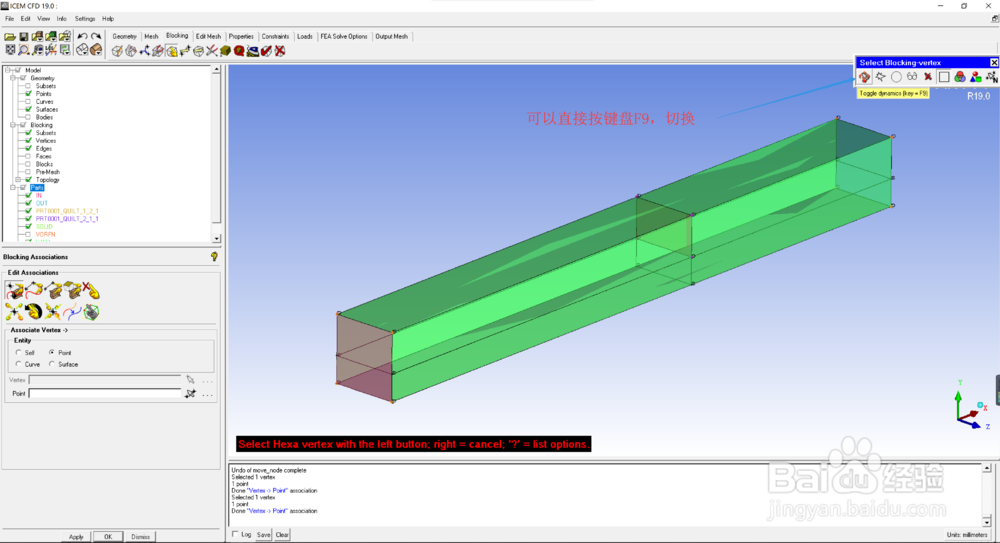

块的生成就分享到这里，我们来说一下一些细节上的操作，比如我们在选择模型某一个点线面的时候，途中我们要旋转模型到另外一个角度才能选择其他地方，这时候我们可以按一下键盘的【F9】，是一个切换功能。

下一篇经验为【ansys icem cfd管道分析入门教程（3/4）】，主要分享的是网格的划分，可点击下面百度经验的链接。

第一步：定义边界、命名边界；

第二步：创建块、分割快；

第三步：关联几何体与块；

欢迎互相讨论进步
