1、分成三部分创建实体,形成主体1、2、3。2、偏移曲面切除主体2、3多除的几何体。合并主体2和3，切除两侧凹槽。主体1和3 分别抽壳。3、然后利用投影、扫描切除、旋转、拉伸切等命令完成建模。分体建模、抽壳是此题的关键步骤。工具/原料moreCreo8.0.0三维软件方法/步骤1/19分步阅读

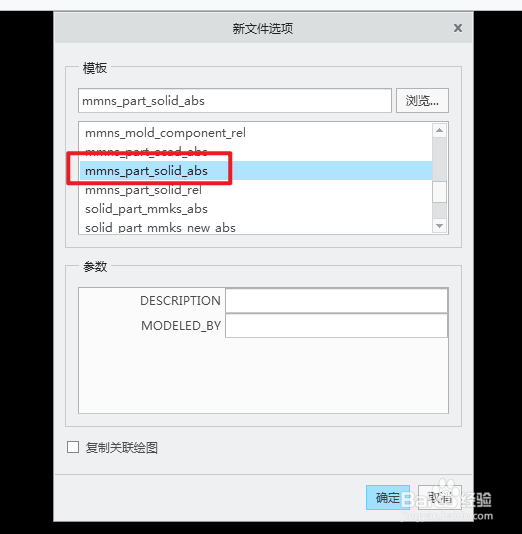

新建零件公制·毫米模板。

2/19

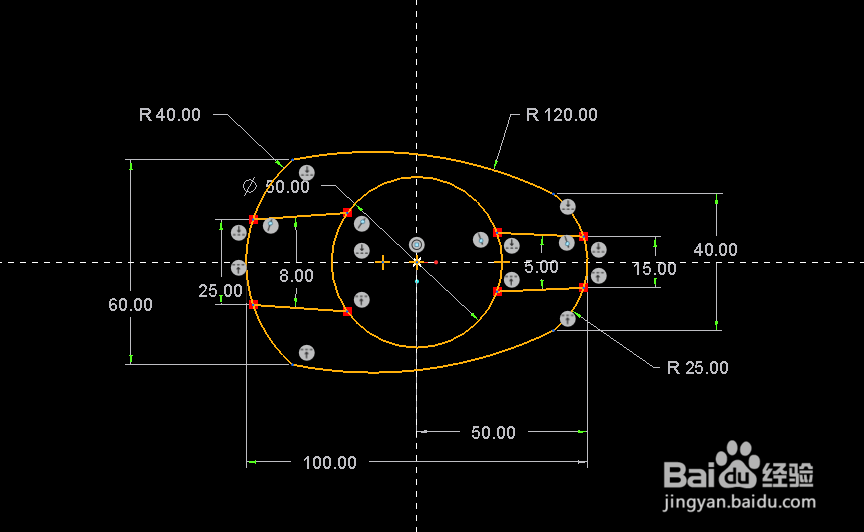

在TOP基准平面上绘制草图。

3/19

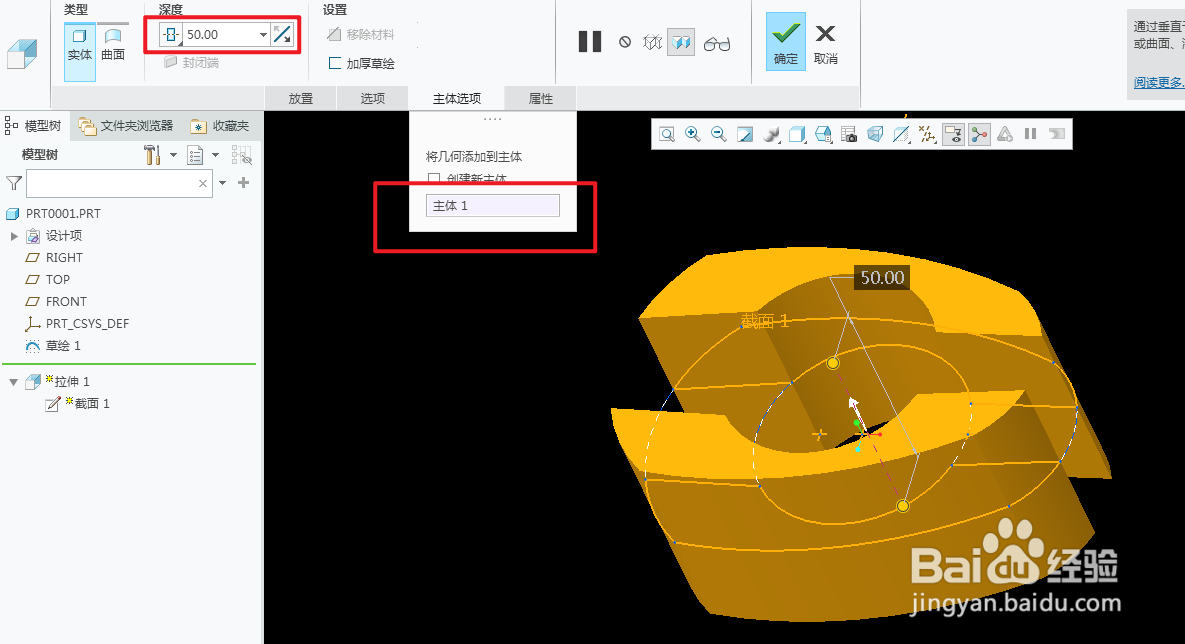

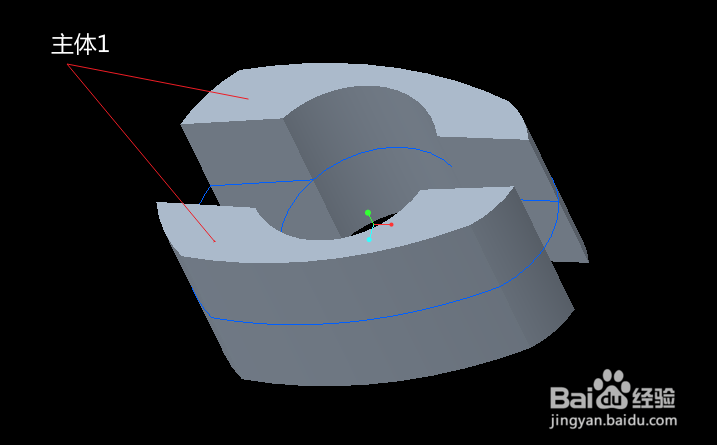

拉伸实体1：

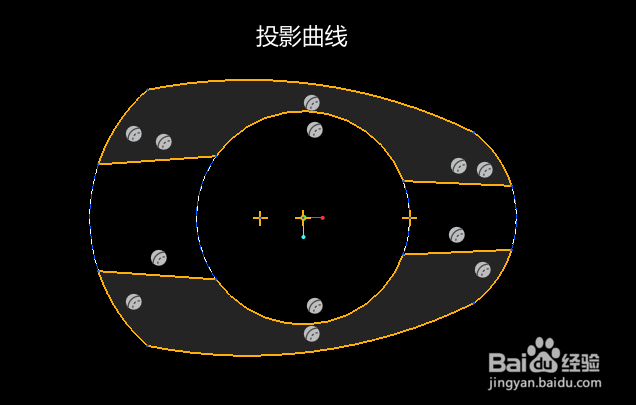

首先在TOP基准面上投影上一歩骤画的草图相关线段，然后对称拉伸厚度设为50mm。

4/19

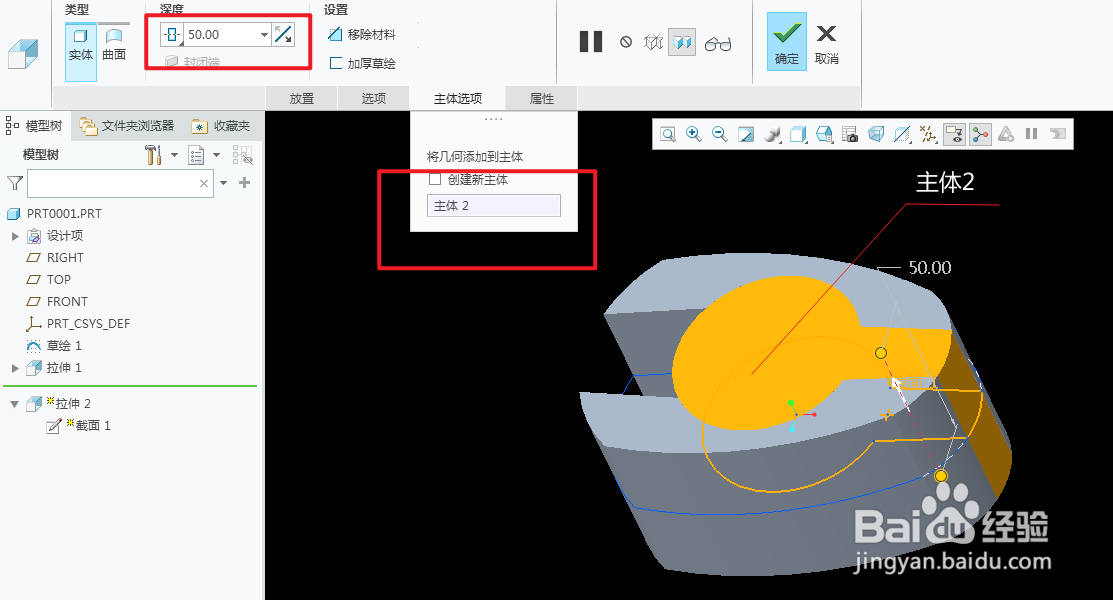

拉伸实体2：

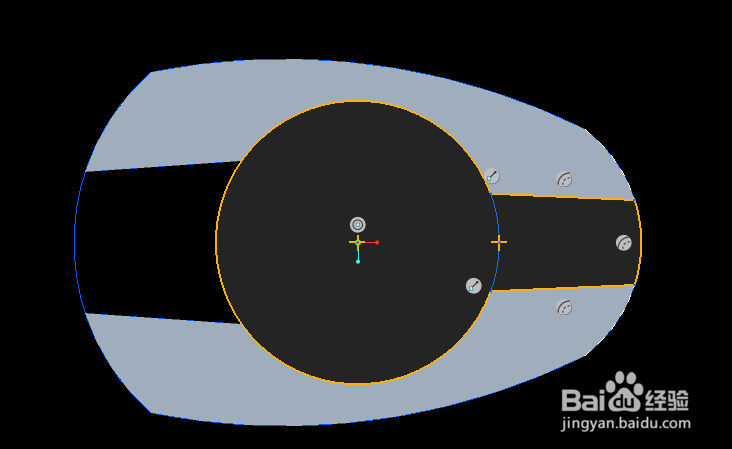

首先在TOP基准面上投影第1步骤画的草图中相关线段，然后对称拉伸的深度设为50mm。

5/19

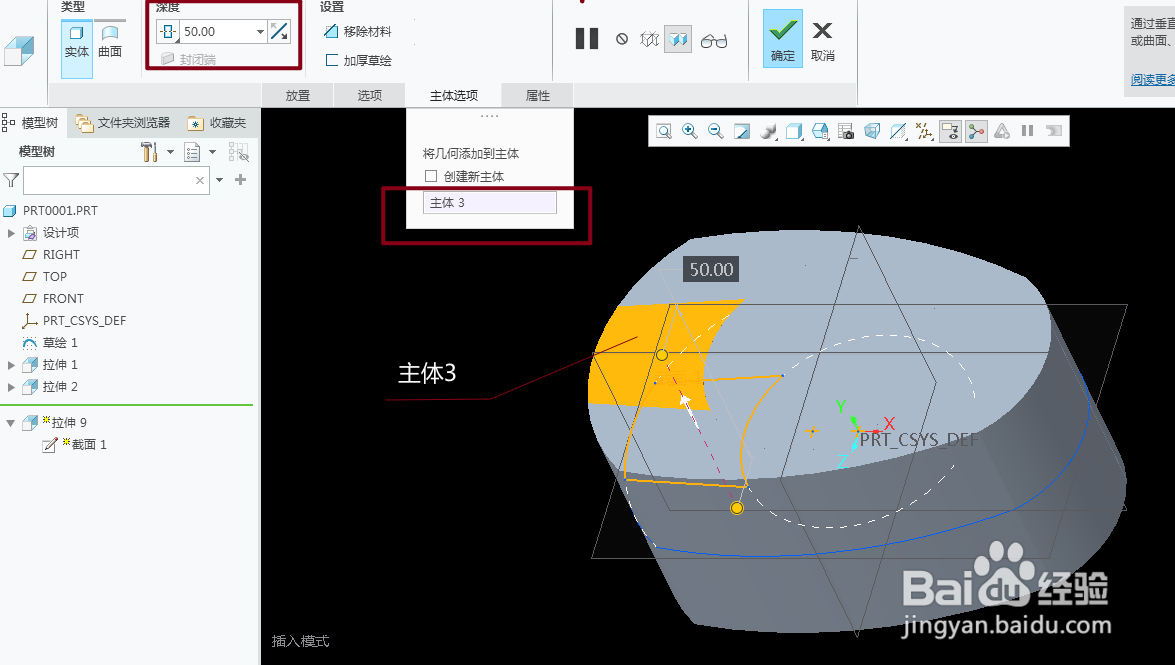

拉伸实体3：

首先在TOP基准面上投影第1步骤画的草图中相关线段，然后对称拉伸的深度设为50mm。

6/19

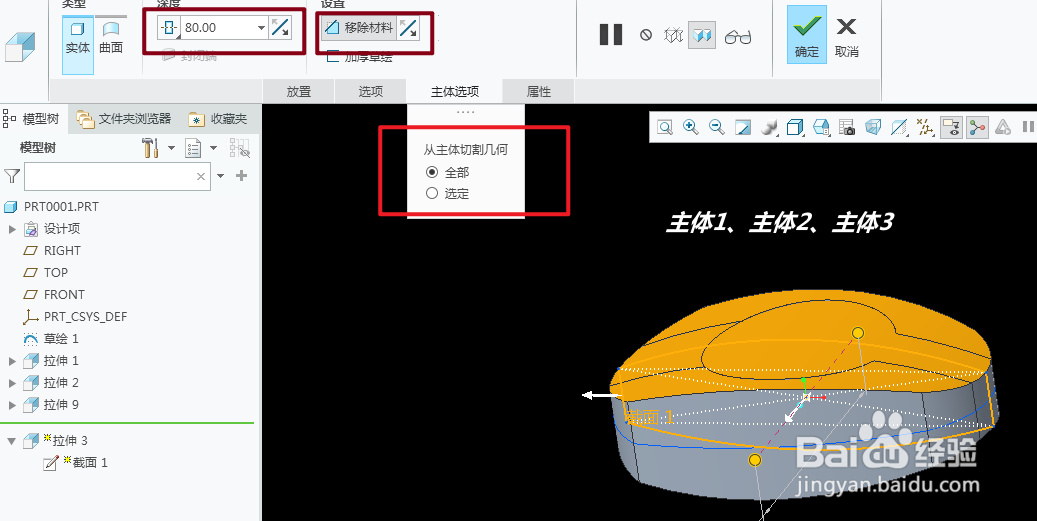

首先在FRONT基准面上画草图，然后对称拉伸切割主体1、2、3。拉伸深度设置为50mm。

7/19

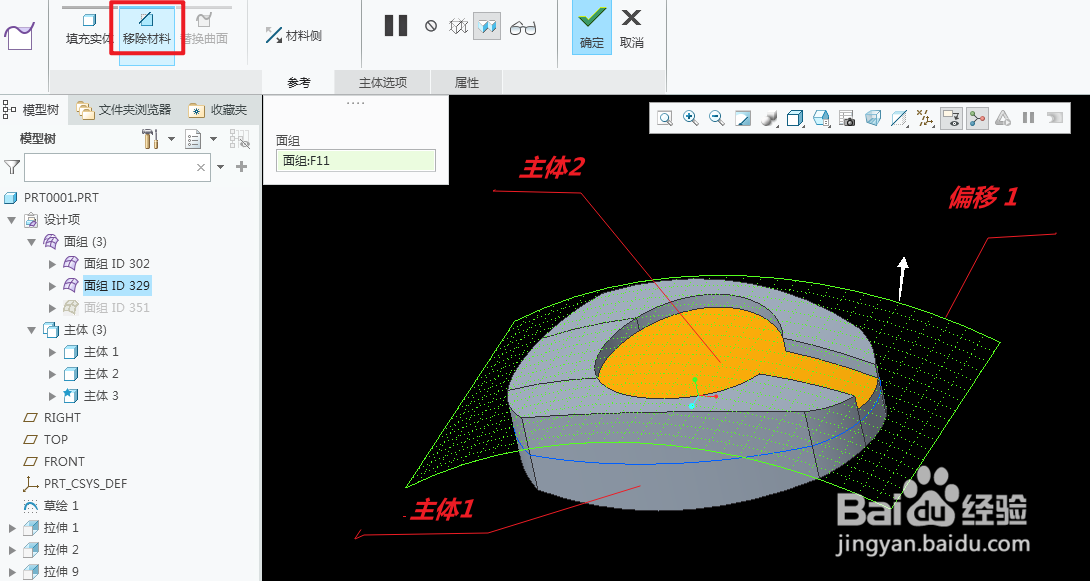

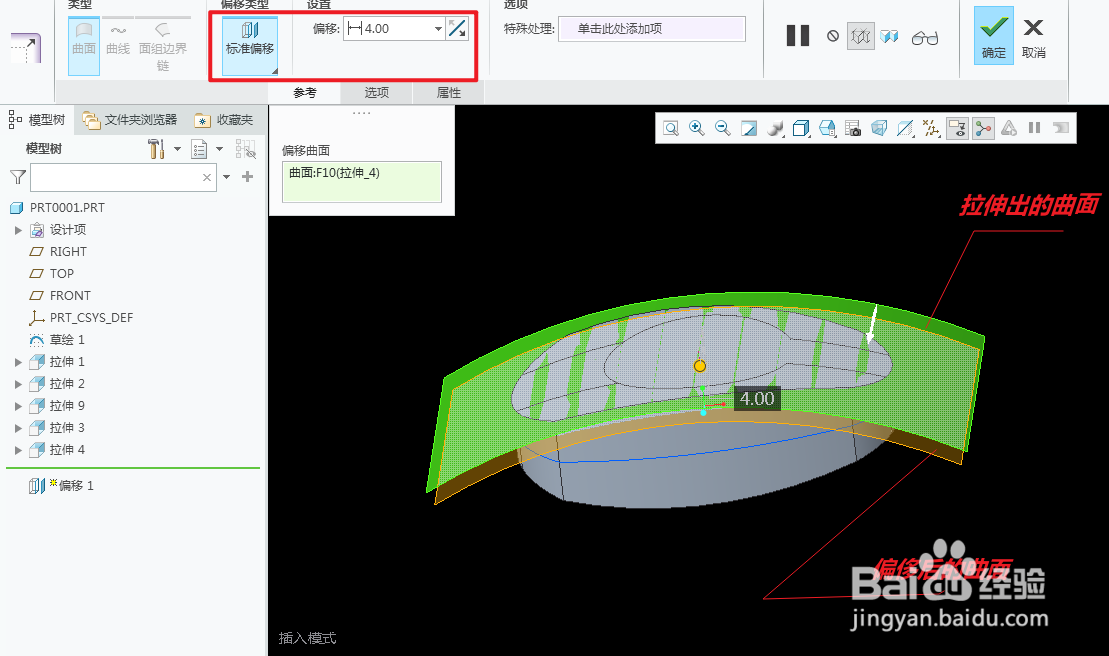

曲面向下偏移4mm。并用实体化命令向上移除实体2多余的几何体。

8/19

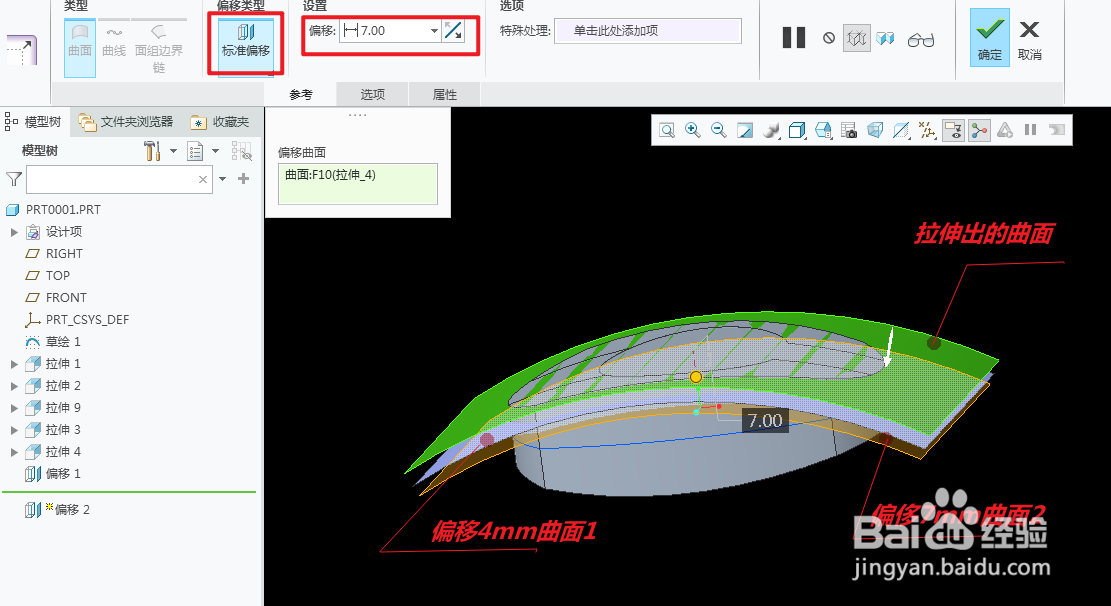

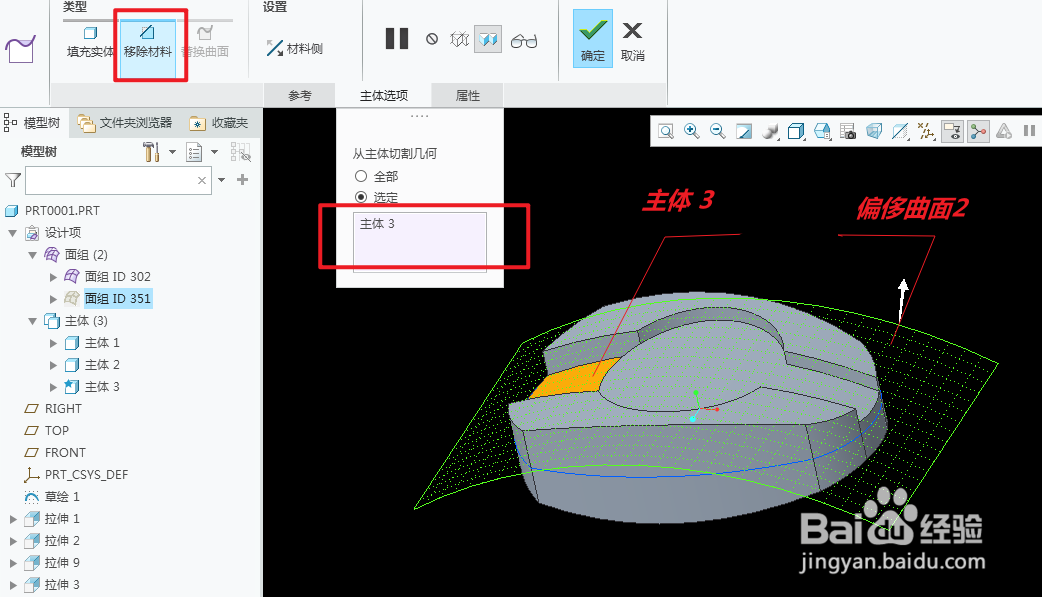

曲面向下偏移7mm。并实体化移除实体3多余几何体。

9/19

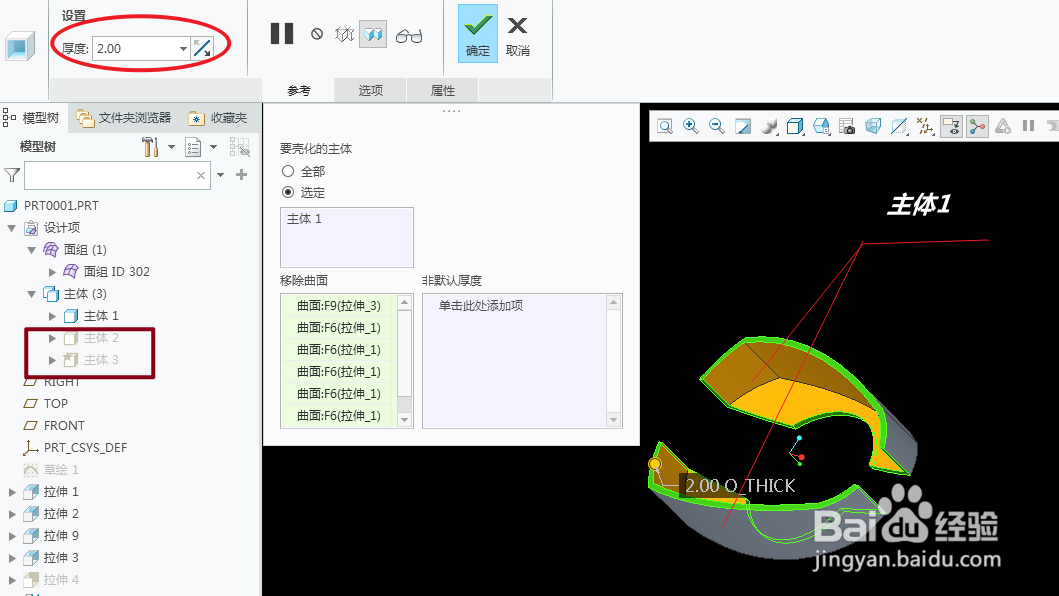

隐藏主体2和3，对主体1进行抽壳，厚度2mm。

10/19

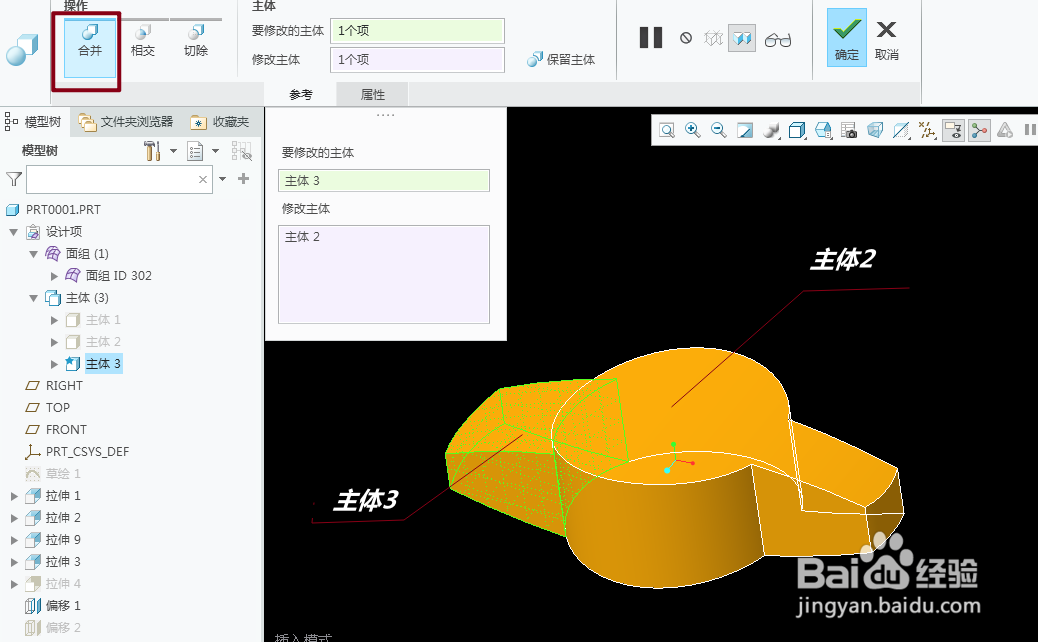

隐藏主体1，主体2和3合并(后面步骤中显示为主体3)。

11/19

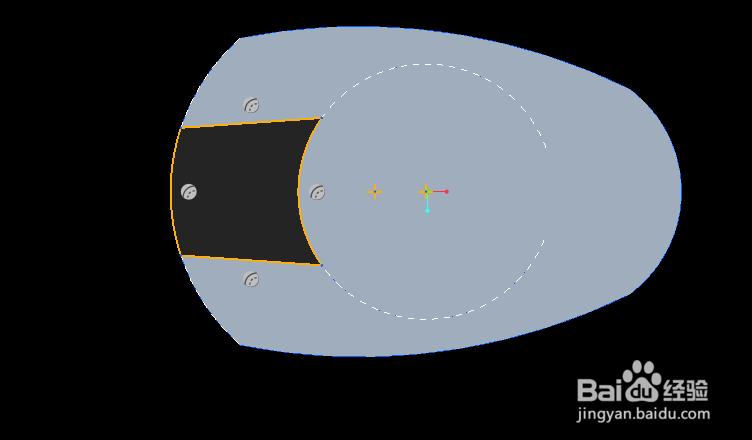

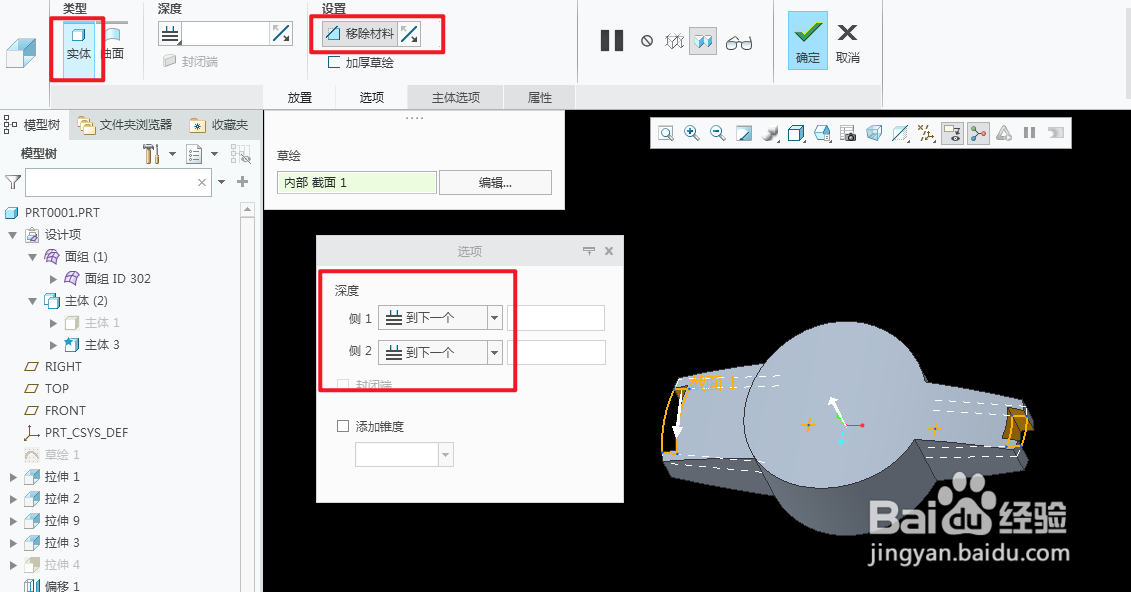

首先在TOP基准面上画草图,然后对称拉伸切除,深度设置为两个方向都到下一个。

12/19

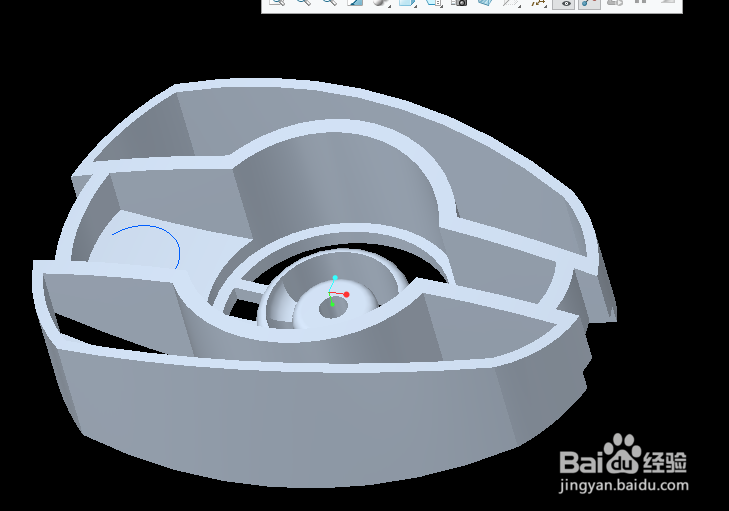

对主体3进行抽壳，厚度3mm。

13/19

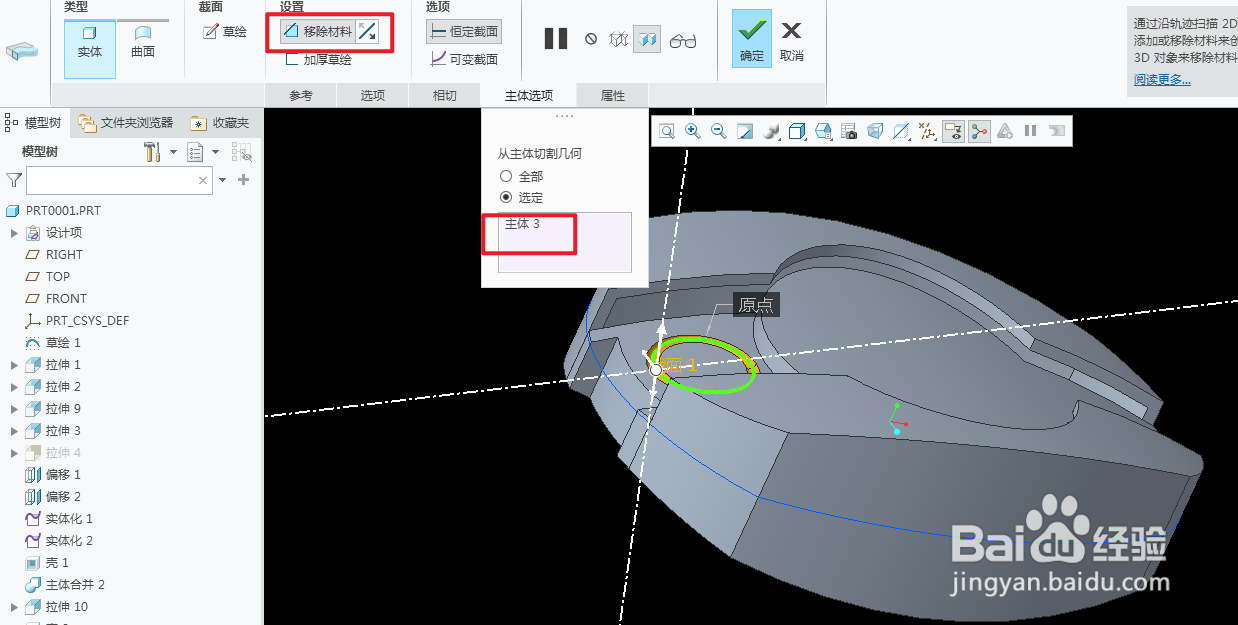

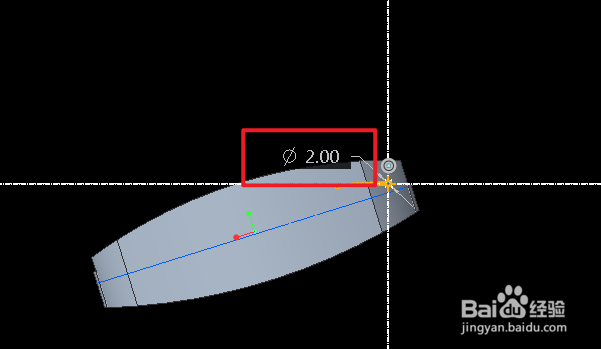

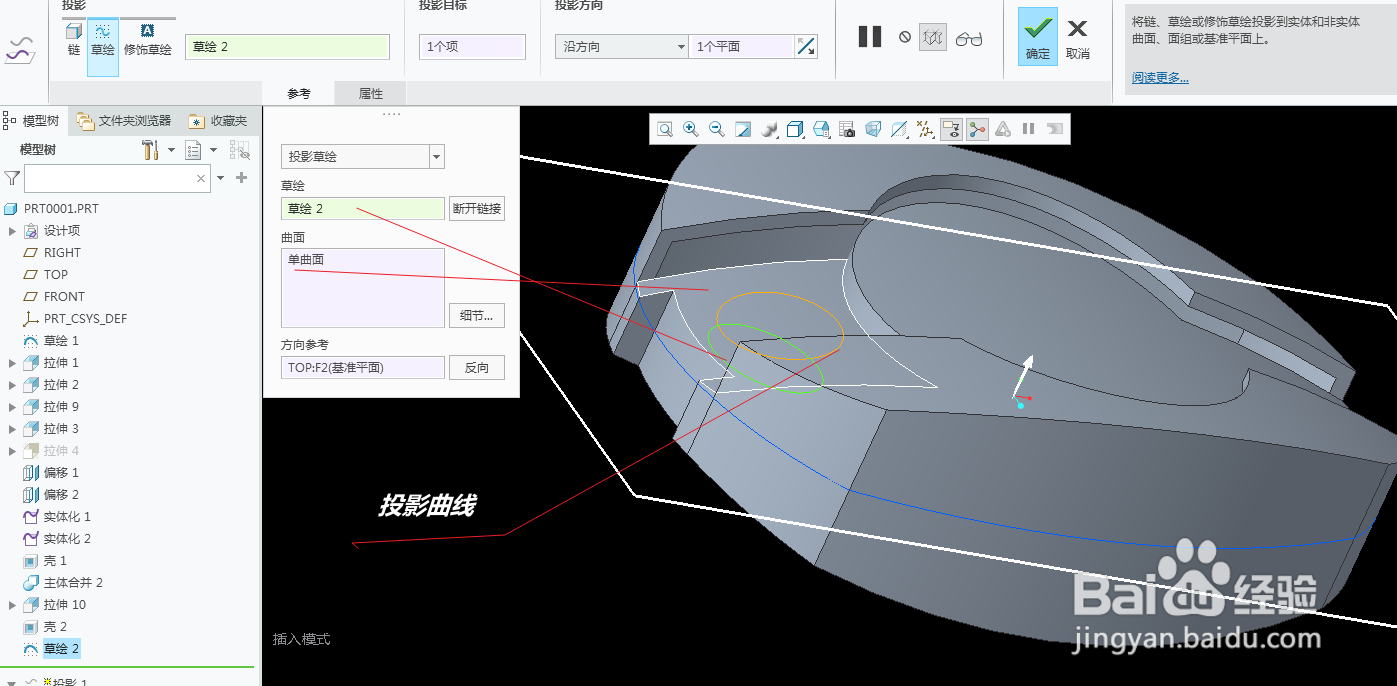

首先在TOP基准面上画直径15mm的圆，然后把草图投影到曲面上，形成扫描轨迹，接着用扫描命令切出直径2mm的圆环。

14/19

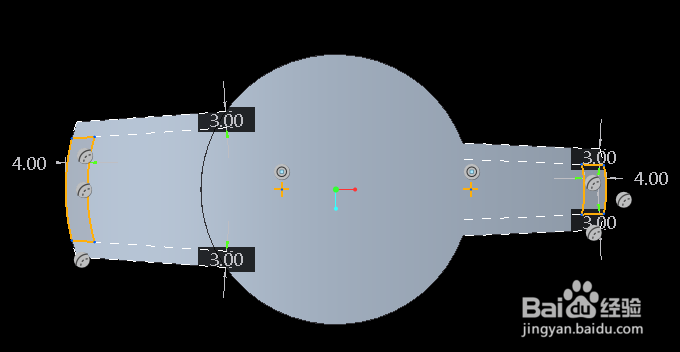

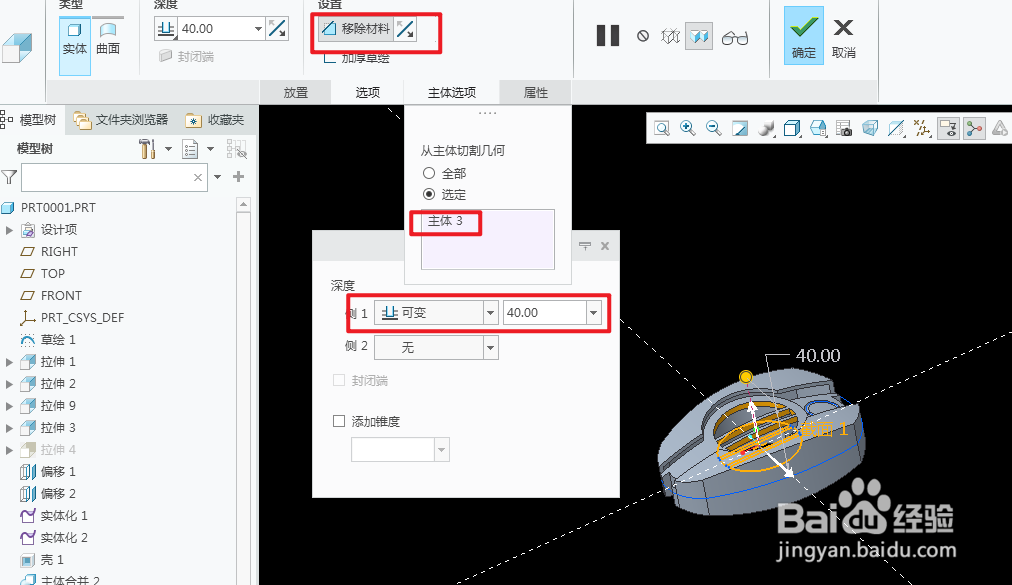

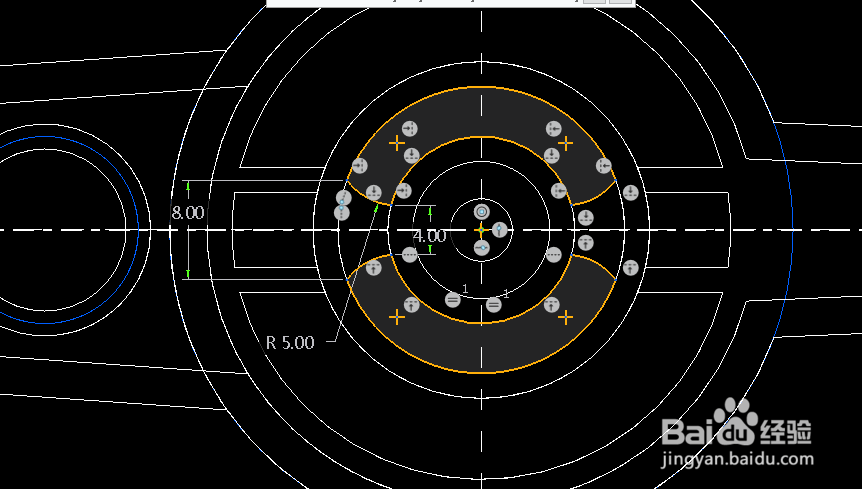

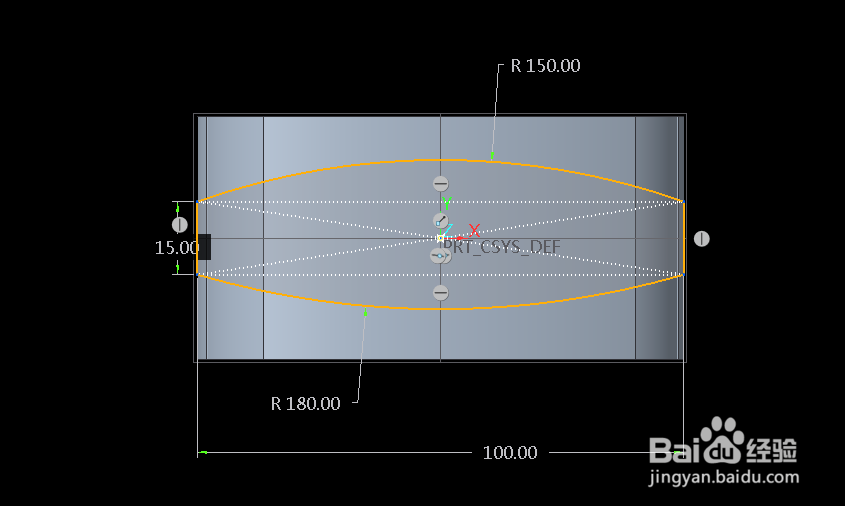

首先在TOP基准面上画草图,然后向上拉伸切除,深度设置40mm。

15/19

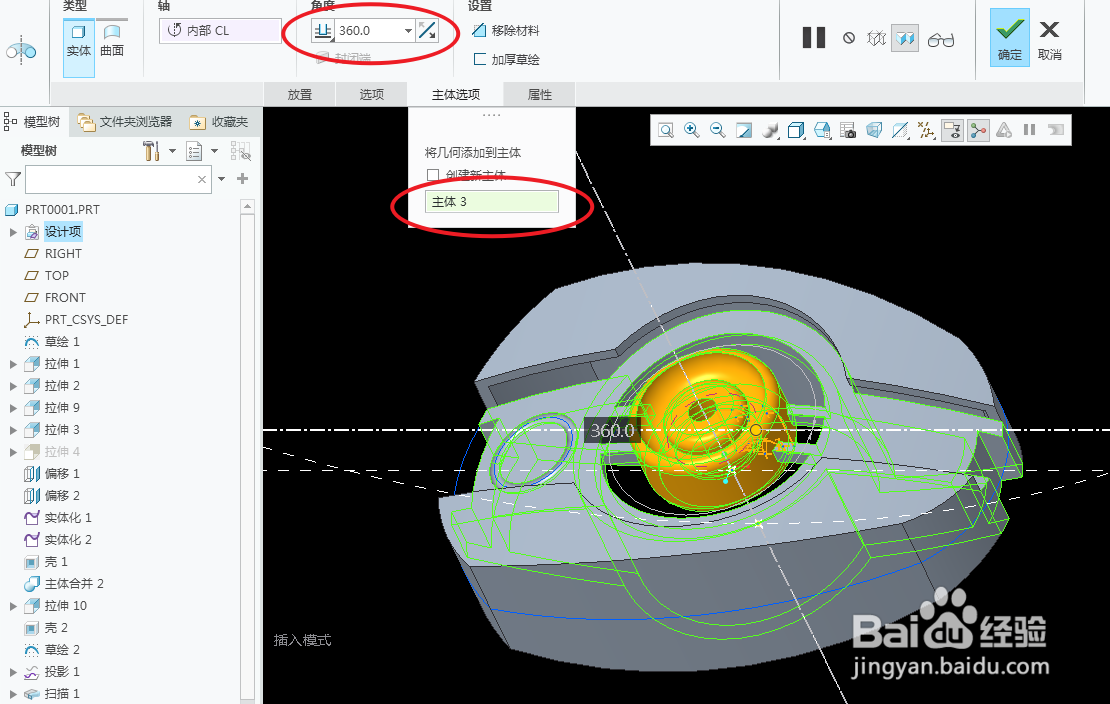

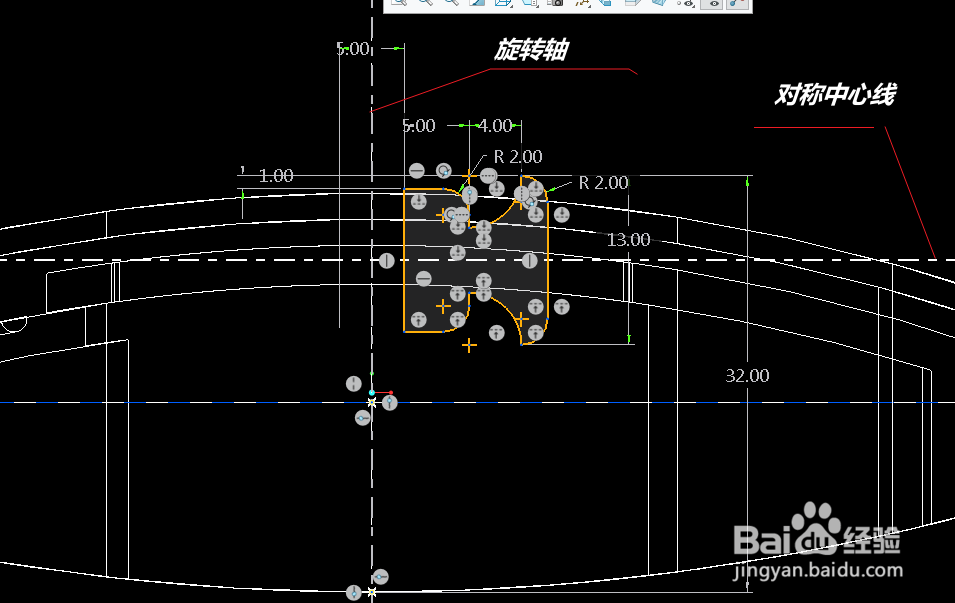

首先在FRONT基准面上画草图,然后旋转360度，合并到主体3。

16/19

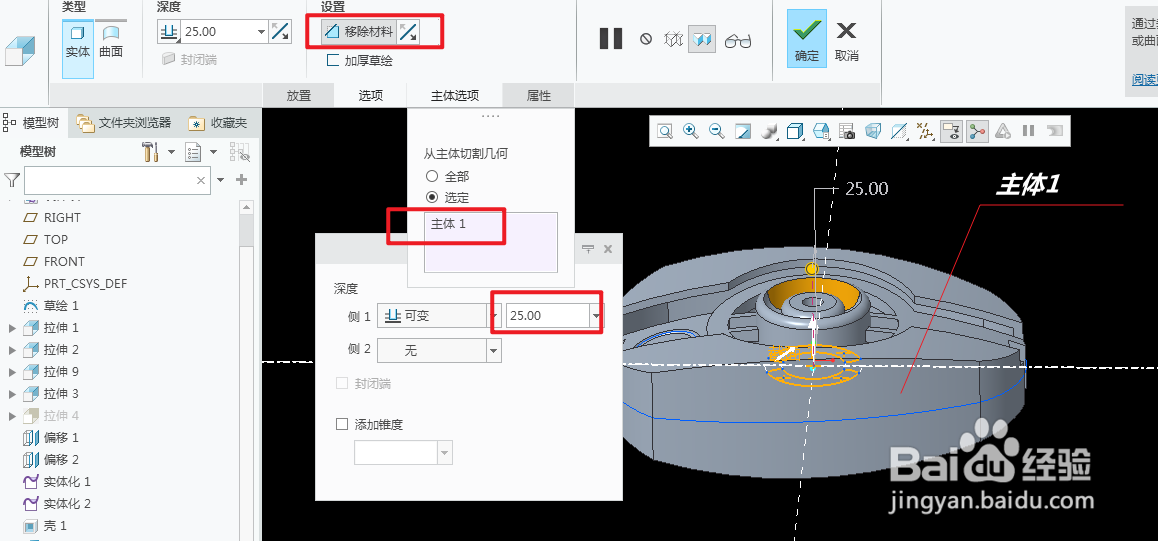

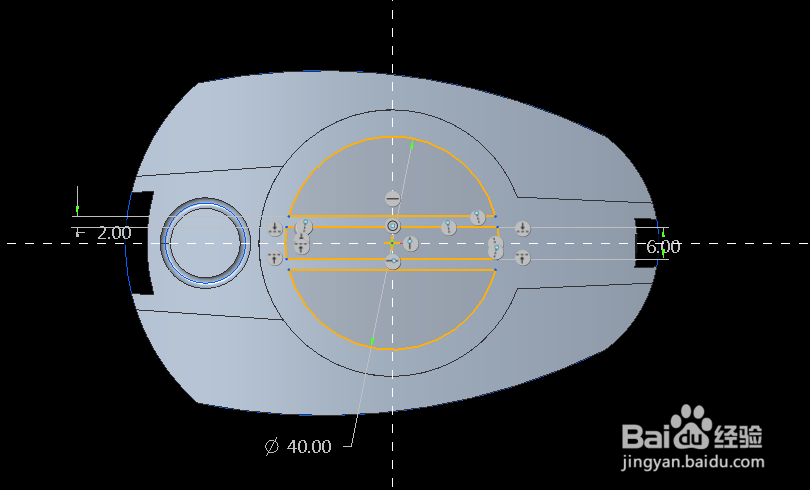

首先在TOP基准面上画草图,然后对称拉伸切除,设置方向向上，拉伸深度为25mm。

17/19

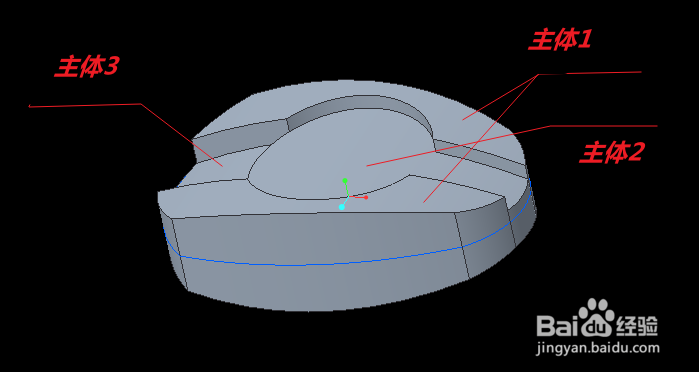

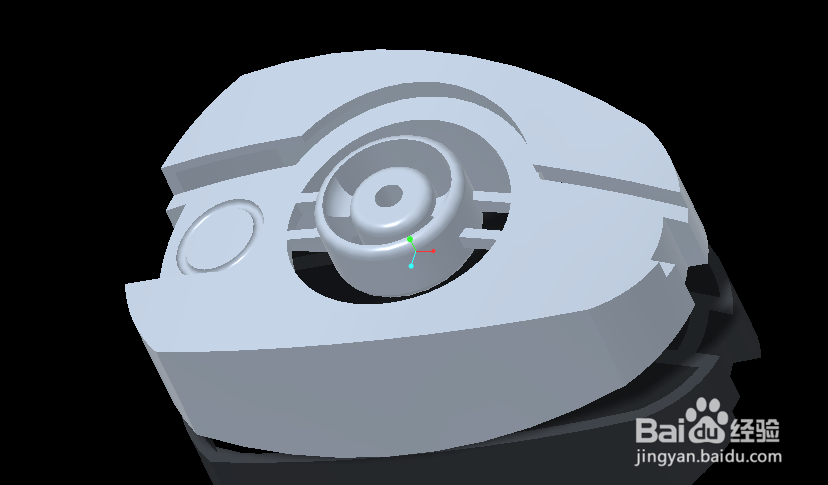

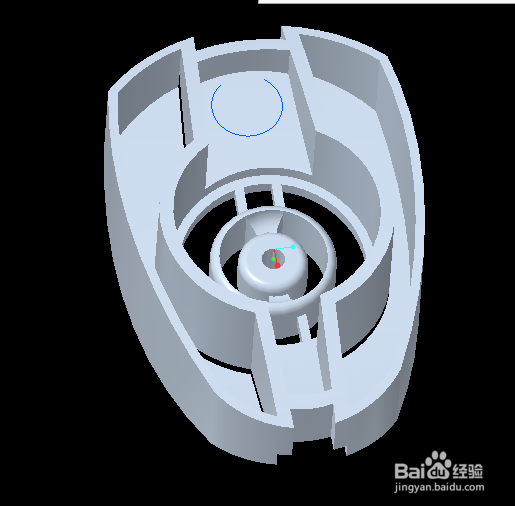

完成模型图如图所示：

18/19

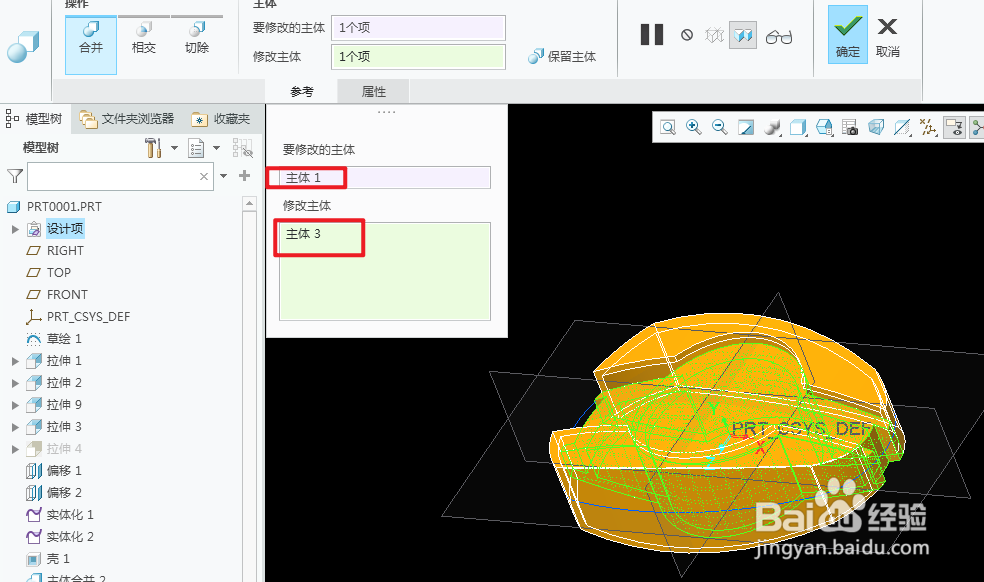

布尔运算,对主体1和主体3合并。

19/19

分析测量；

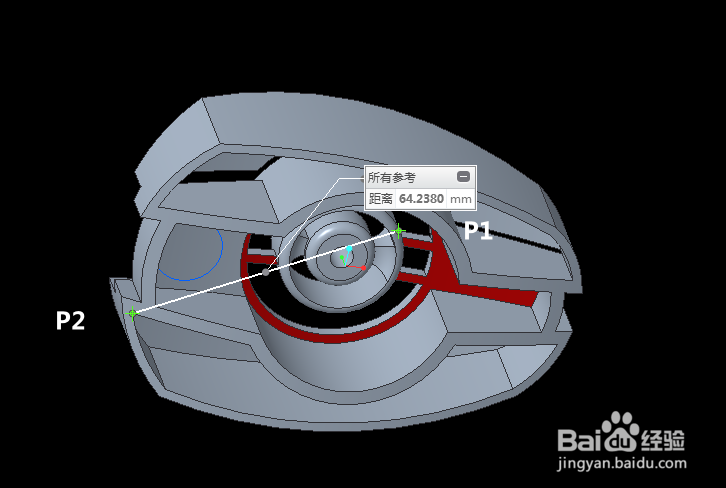

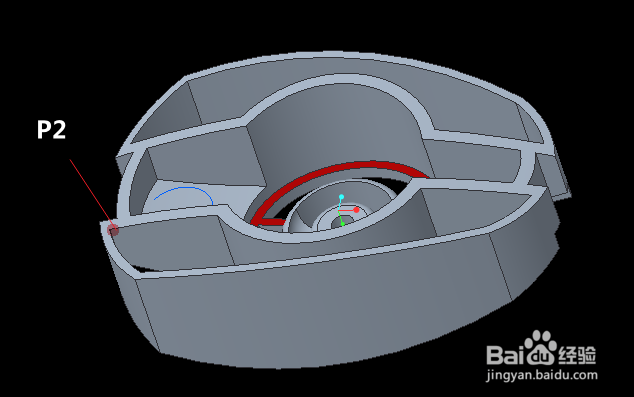

1、P1、P2两点的距离；64.238mm。

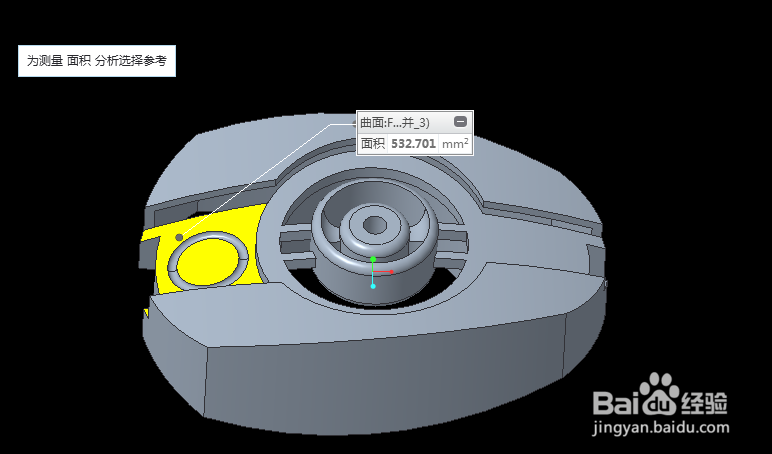

2、黄色区域的面积；532.701mm^2

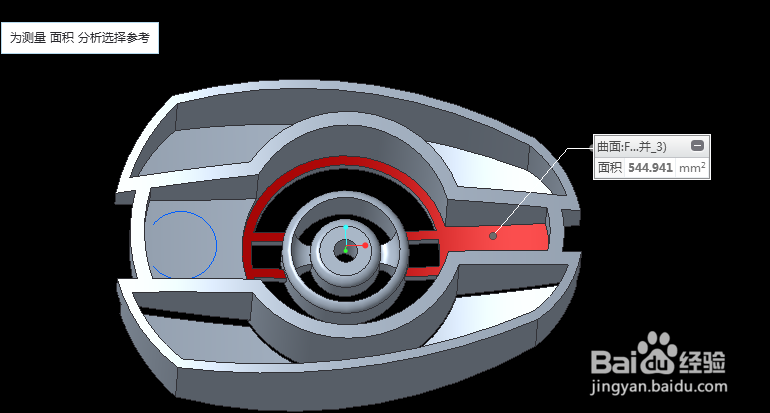

3、橘红色区域的面积；544.941mm^2

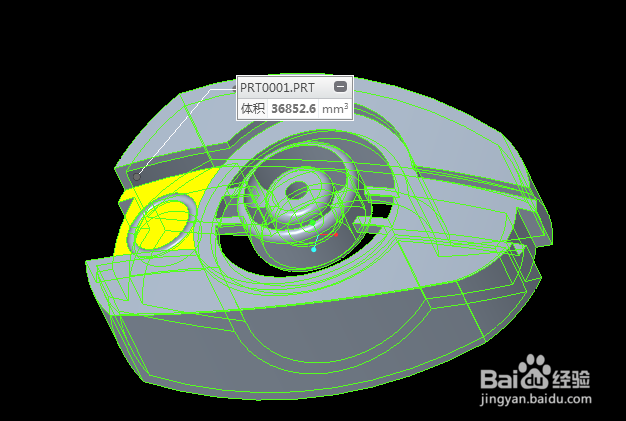

4、模型的体积；36852.6mm^3

注意事项

题图来源于网络_,如有侵权，请联系删除。
