    proe图形基准的正确使用

    来源:网络收集  点击:  时间:2024-07-06
    【导读】:
    看完这个你就知道如何使用proe图形基准了!工具/原料more电脑方法/步骤1/6分步阅读

    1.新建一个文件。

    2/6

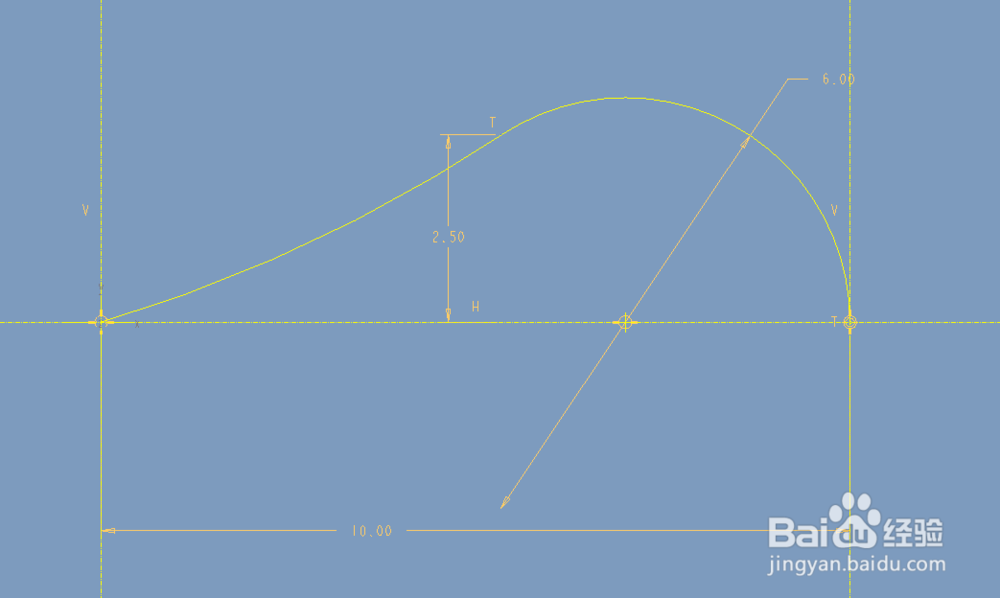

    2.点击【插入】-【模型基准】-【图形】,系统系统提示输入一个名字,这里输入A,点击勾号。绘制如下草绘。(记得添加坐标)

    绘制完成后,点击勾号退出。

    3/6

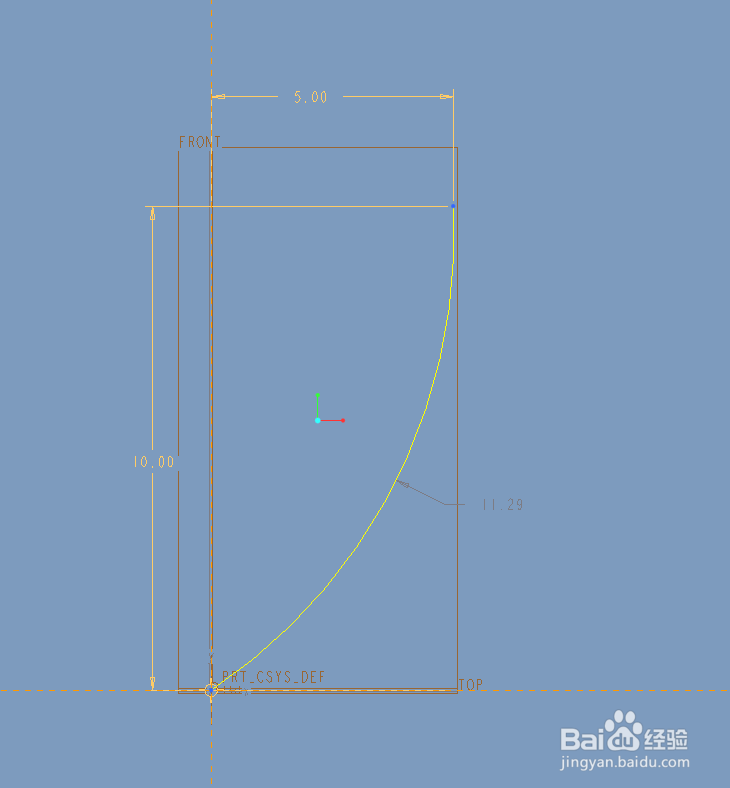

    3.点击【草绘】,在FRONT平面绘制如下草绘。

    绘制完成后,点击勾号退出。

    4/6

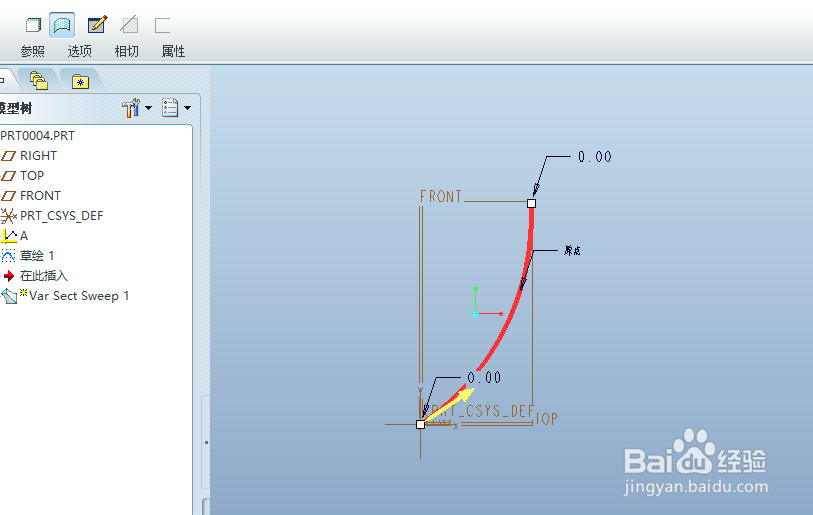

    4.点击【可变截面扫描】,如下图,选择上一步的草绘为轨迹。

    5/6

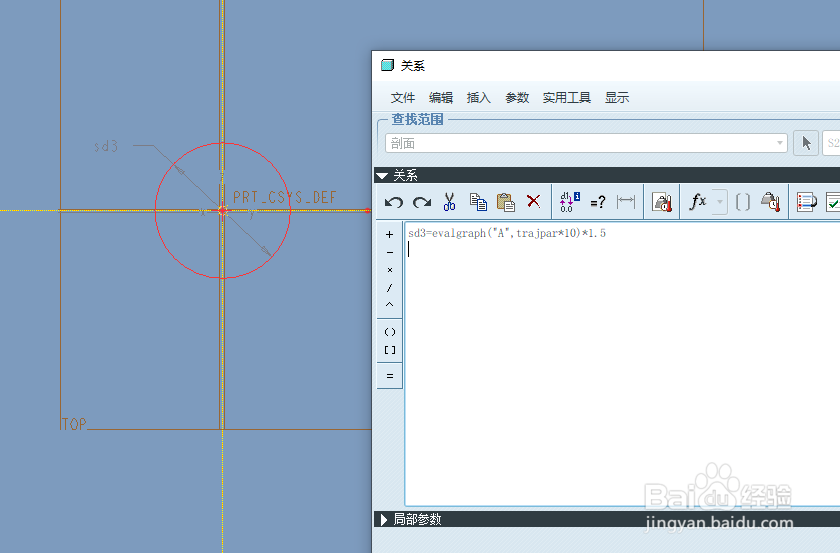

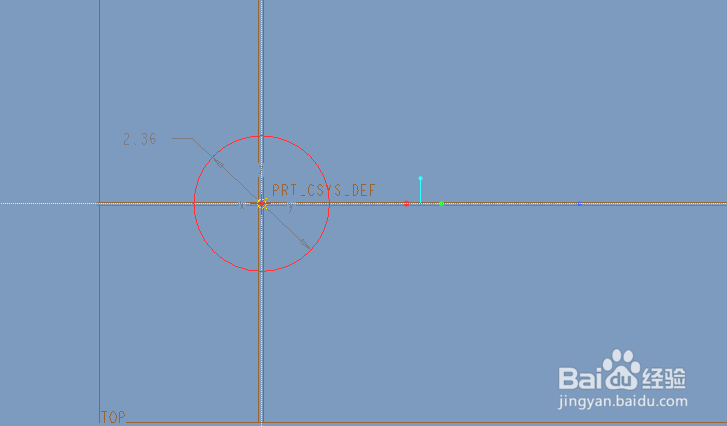

    点击草绘按钮,进入草绘环境,绘制如下的圆作为扫描截面,并添加如下关系:sd3=evalgraph(“A”,trajpar*10)*1.5

    这个关系的意思是:下图中圆的直径沿着扫描轨迹不断变化,直径的值是图形A中y的值的1.5倍。

    点击勾号退出草绘。

    6/6

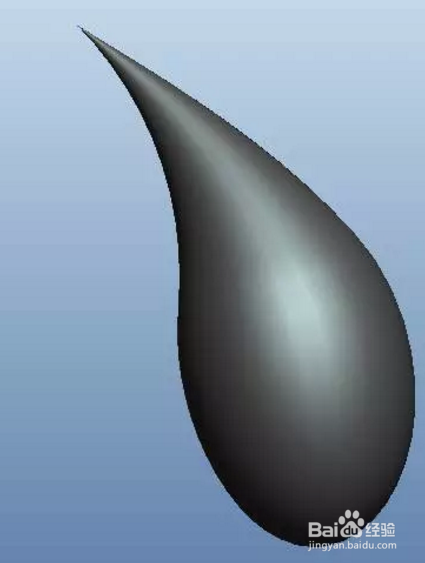

    5.点击控制面板上的勾号完成。

    注意事项

    不懂的可以关注我

    PROE三维制图基准
