对于初学protel99se的同学来说，在绘制PCB时，如何对单个元器件修改器件名（双击器件名）应该都会得，而如何批量修改器件名称呢，下面小迹就教大家如何批量设置器件名大小。工具/原料moreProtel99se方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
这里先开启protel99se工具软件，打开我们事先建好的.Pcb文件，如图所示；

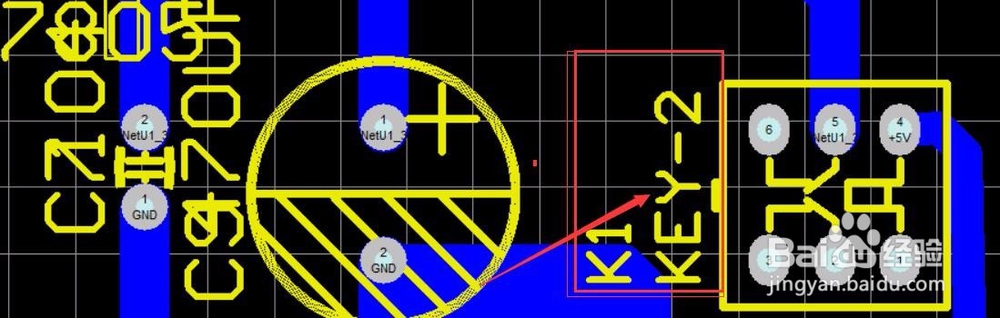

2/7双击我们要修改的器件中的任意一个器件名称，如图所示；

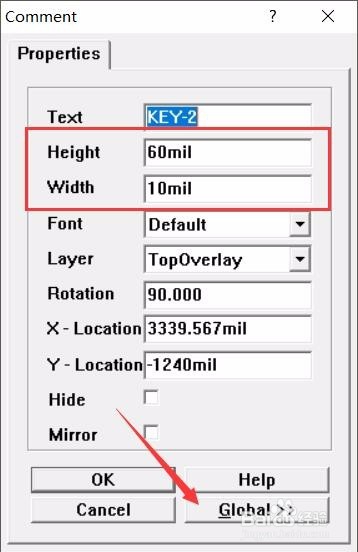

3/7修改“Hight”和“Width”选项，如图所示，修改为你要的大小（推荐：30，5）

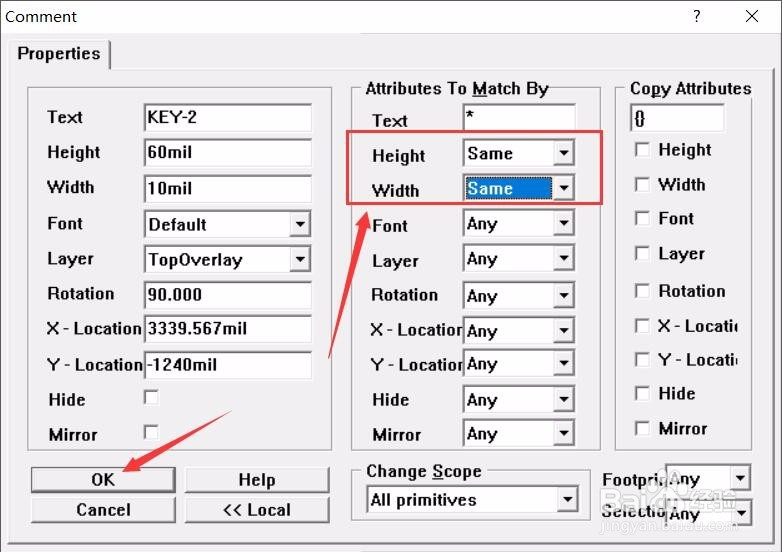

4/7选择图中的“Global”选项，调出图中右侧的界面如图所示，把原本的“Any”选为“Same”如图所示；（设置“Hight”和“Width”对应的选项即可）
5/7设置完成后点击“ok”弹出如下提示框。点击“Yes”即可；

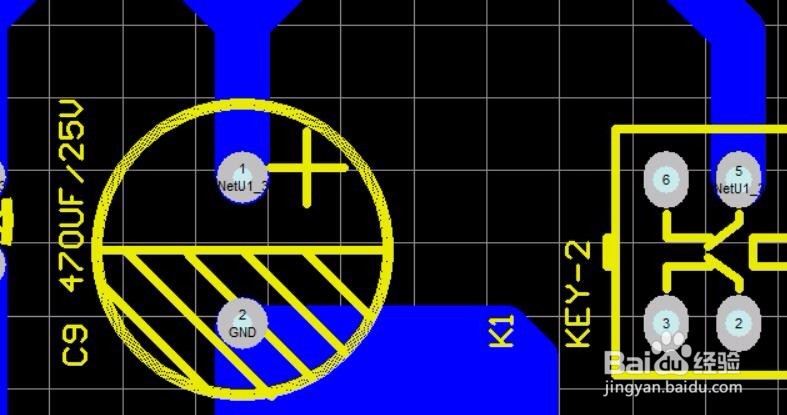

6/7这样我们原来一片大个的字就变成细小的字啦，如图所示。
7/7最后提示大家一下，这样的修改方式只有在每个元器件字体大小一样时才可以，要是开始字体大小就不一样那就需要一个个设置了。
