订阅CATIA V521中斜置矩形的画法是怎样的？
来源：网络收集 点击： 时间：2024-07-09【导读】：
CATIA V521中斜置矩形的画法是怎样的？今天给大家分享下操作方法.工具/原料moreCATIA V5软件电脑一台方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6

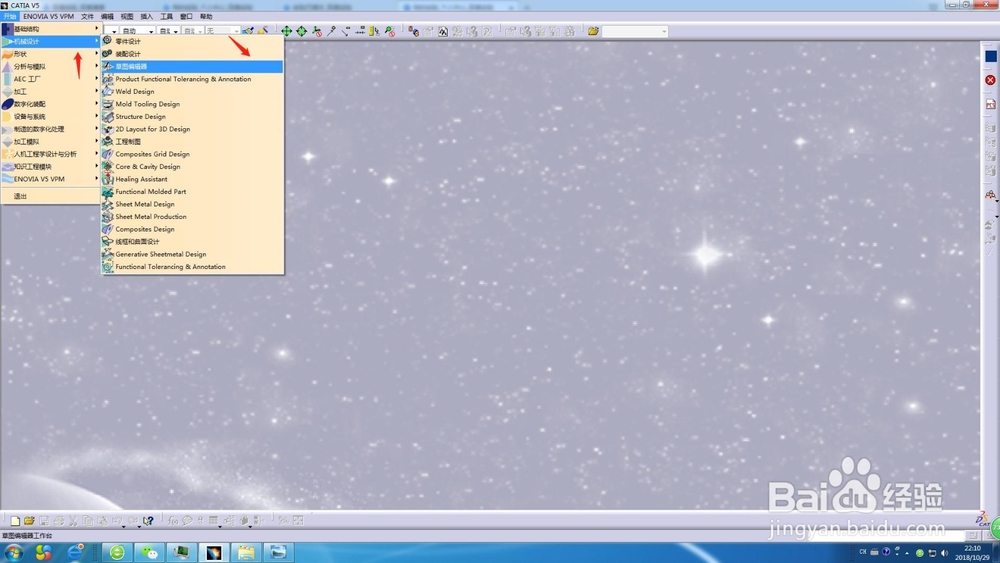

第一步，打开我们的设计软件，选择机械设计，再选择草图编辑器.

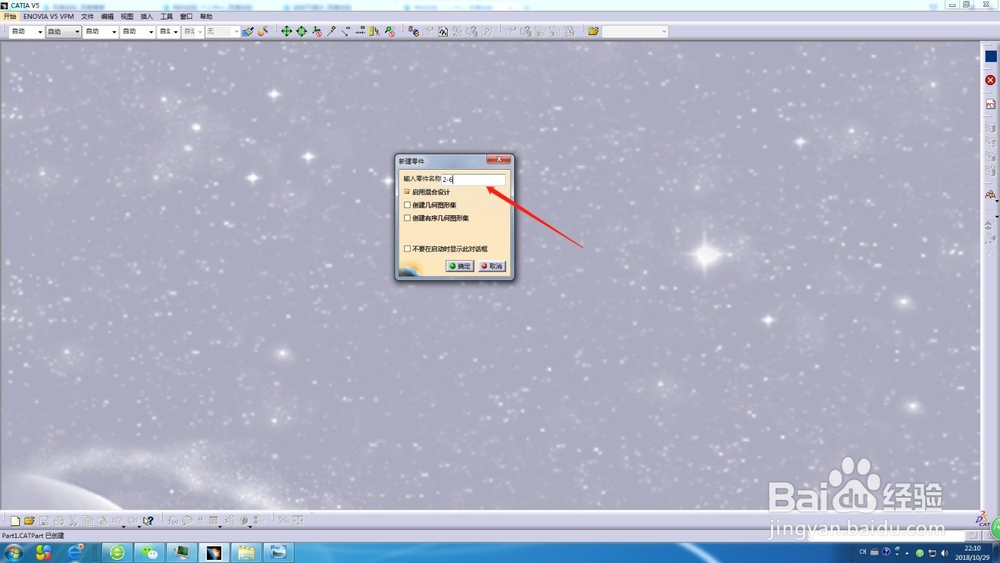

2/6第二步，输入我们要设计的零件名称，如图示.

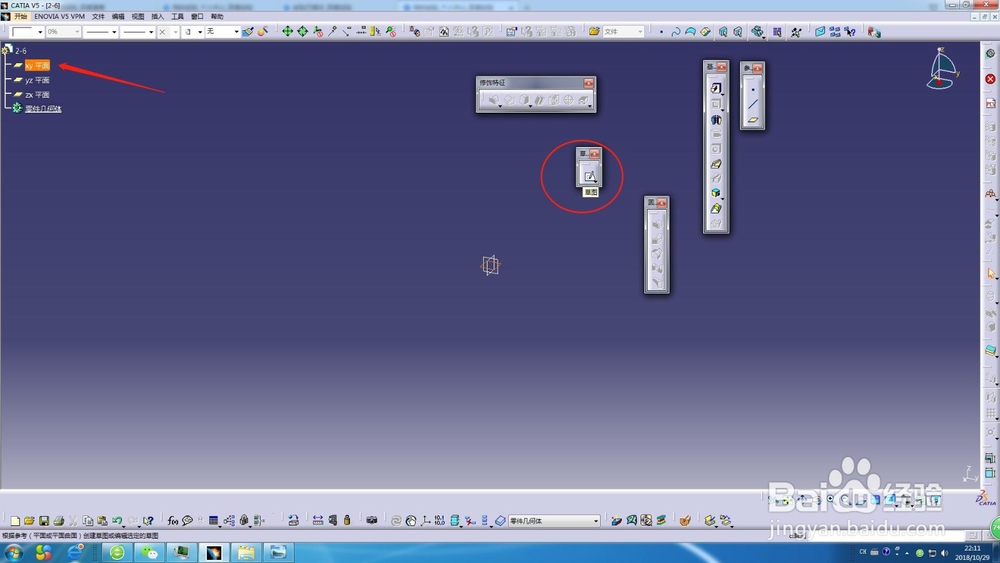

3/6第三步，选择XY平面，进入草图设计模式.

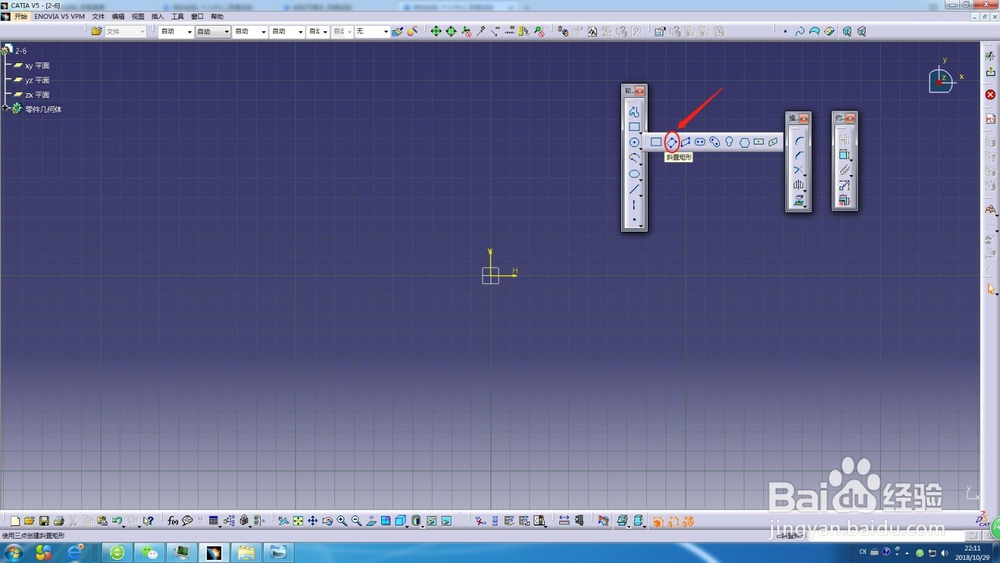

4/6第四步，选择斜置矩形命令，如图示.

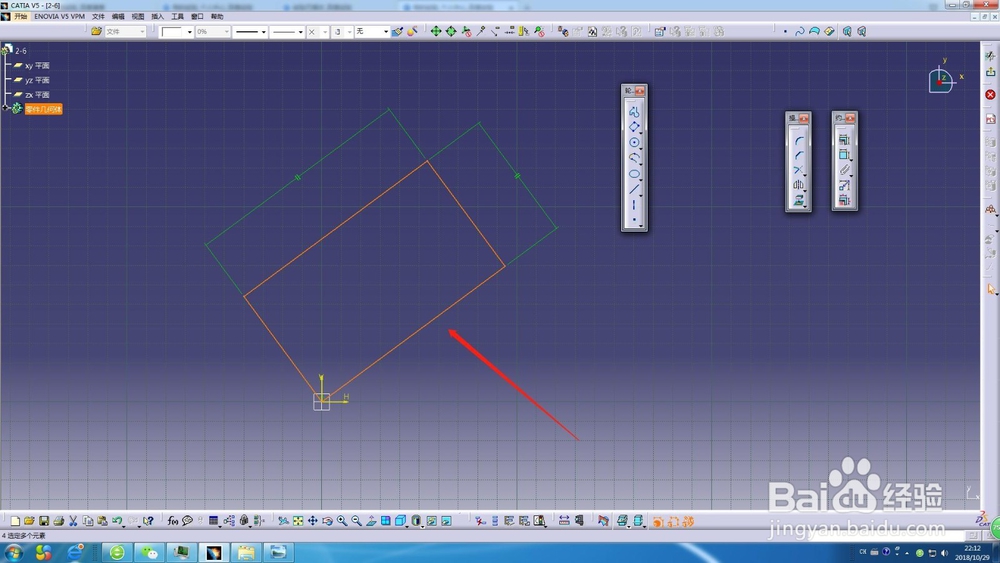

5/6第五步，拖动鼠标，绘制我们的斜置矩形，如图示.

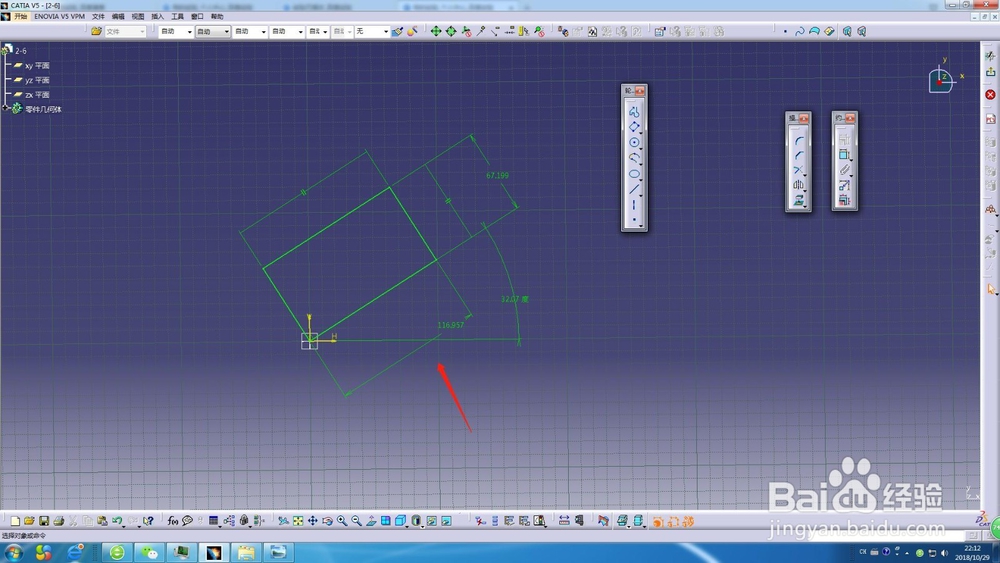

6/6最后一步，对尺寸进行约束，完成我们的斜置矩形绘制.
