订阅SOLIDWORKS曲面展开
来源：网络收集 点击： 时间：2024-07-14【导读】：
很多时候我们都会遇到过圆弧展开，如果是利用钣金画出来的我们可以直接使用展开命令，但如果是用块画出来的，而且还被转成了STEP或者IGS的通用格式，就很头疼了。下面的方法大家可以借鉴一下。工具/原料more电脑SolidWorks2017软件方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5

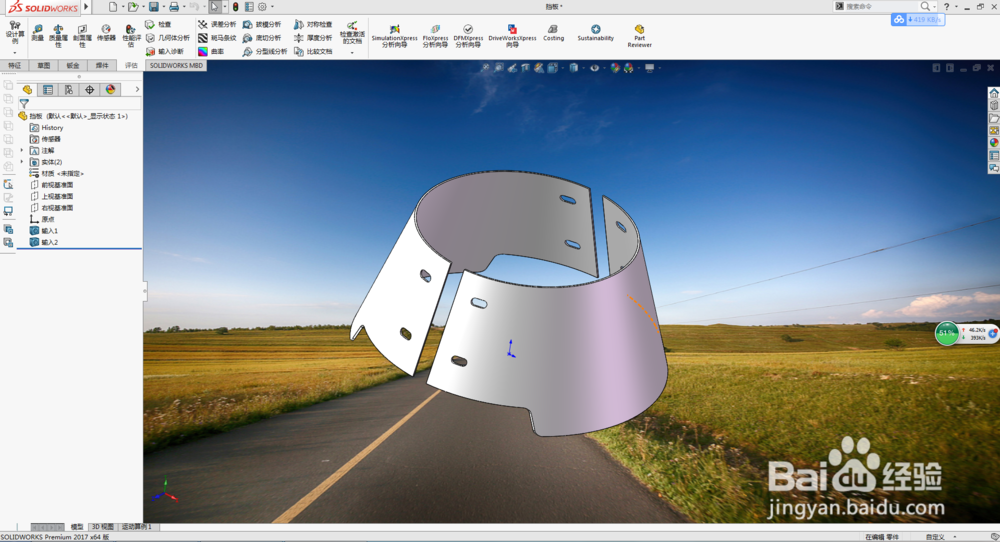

首先我们打开STEP格式原图

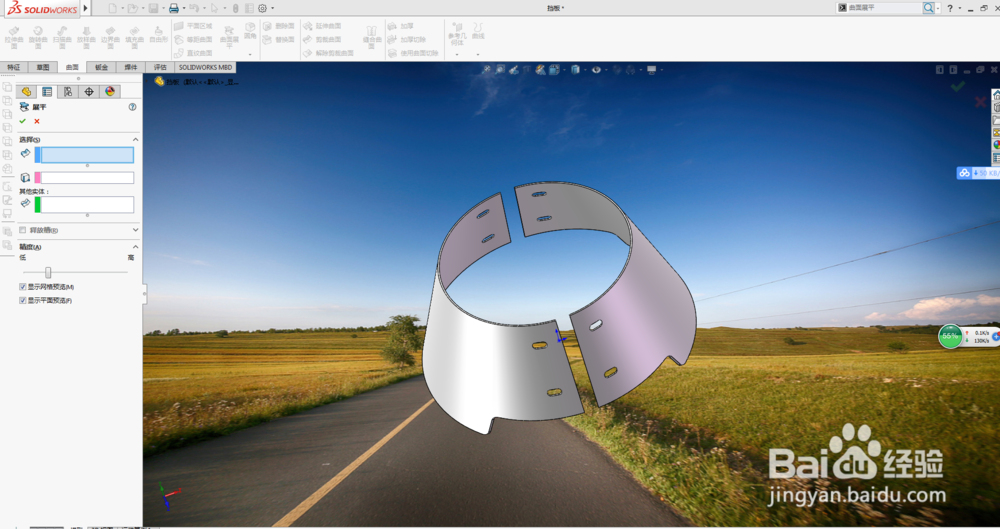

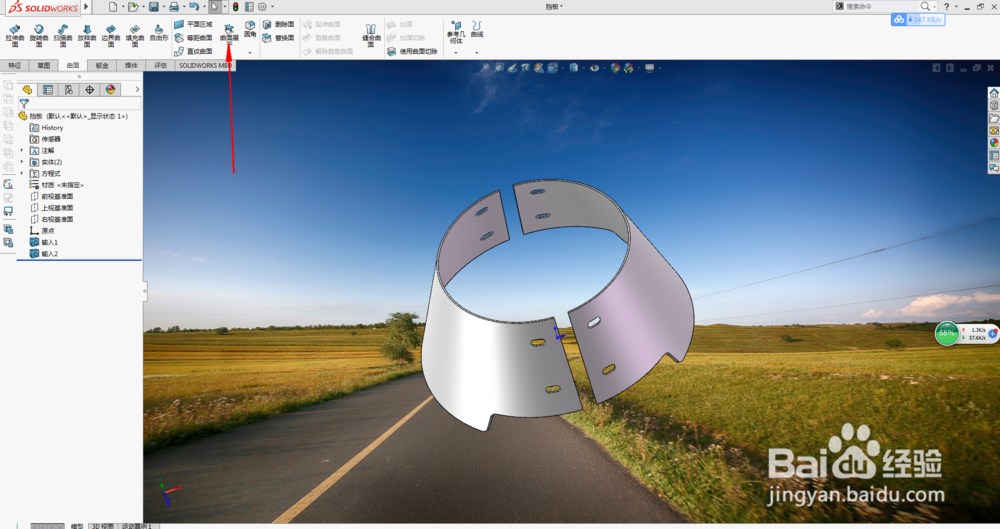

2/5打开曲面，找到曲面展平打开。找不到曲面展平的，可以直接在搜索栏输入“曲面展平”然后双击打开即可。

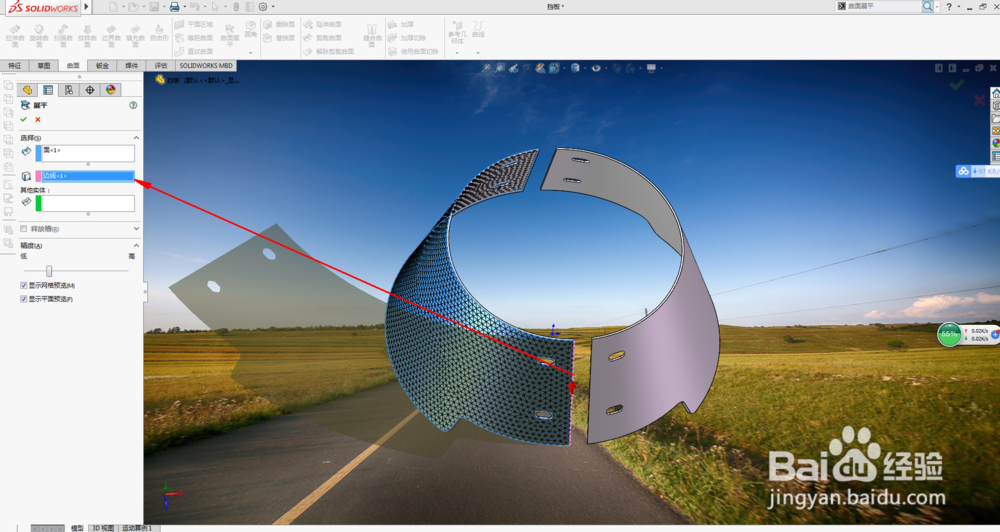

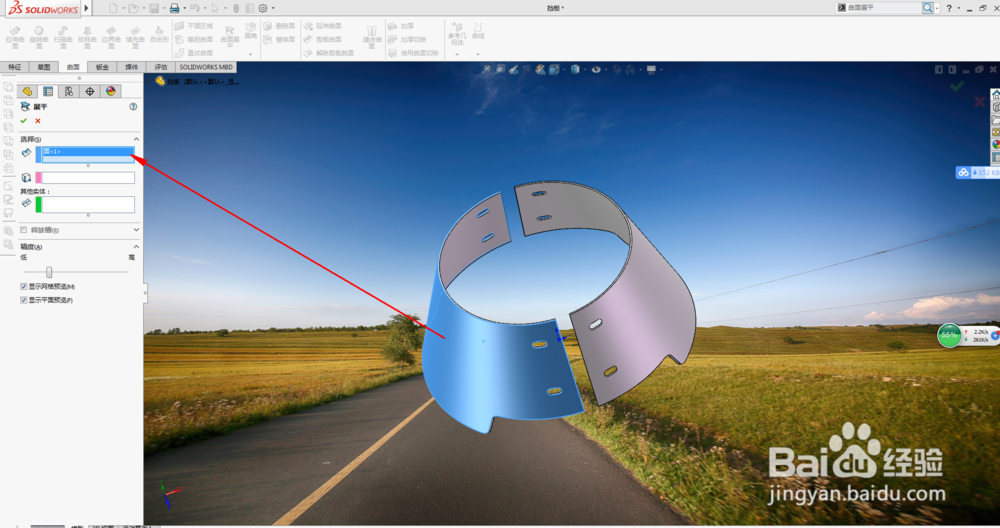

3/5然后依次根据箭头选择面和线，点击确定。

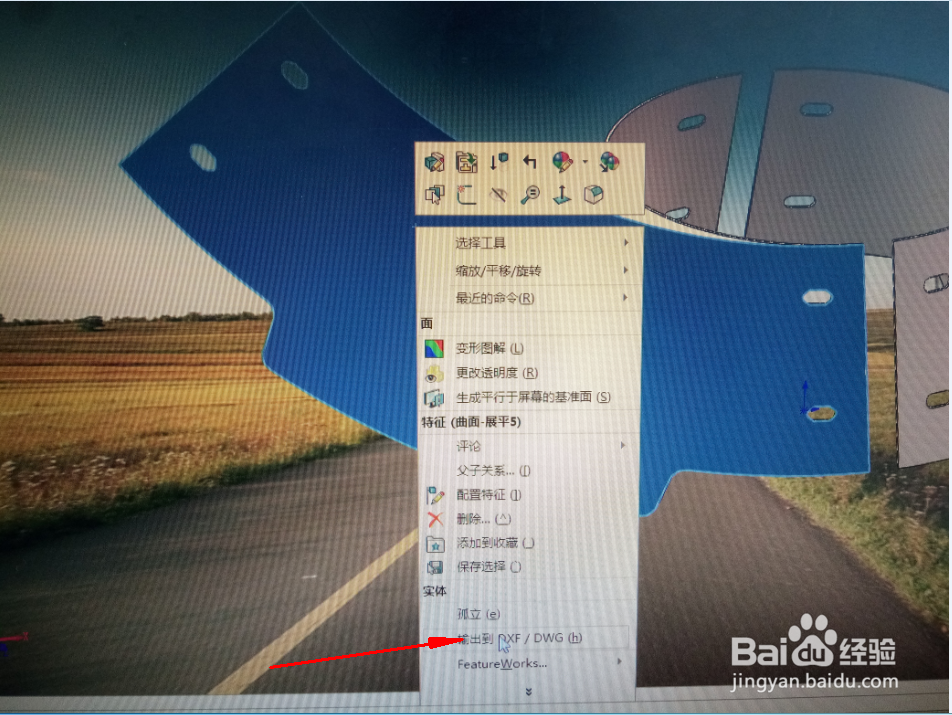

4/5鼠标放在图形上右击，点击箭头处“输出到DXF/DWG”,点保存

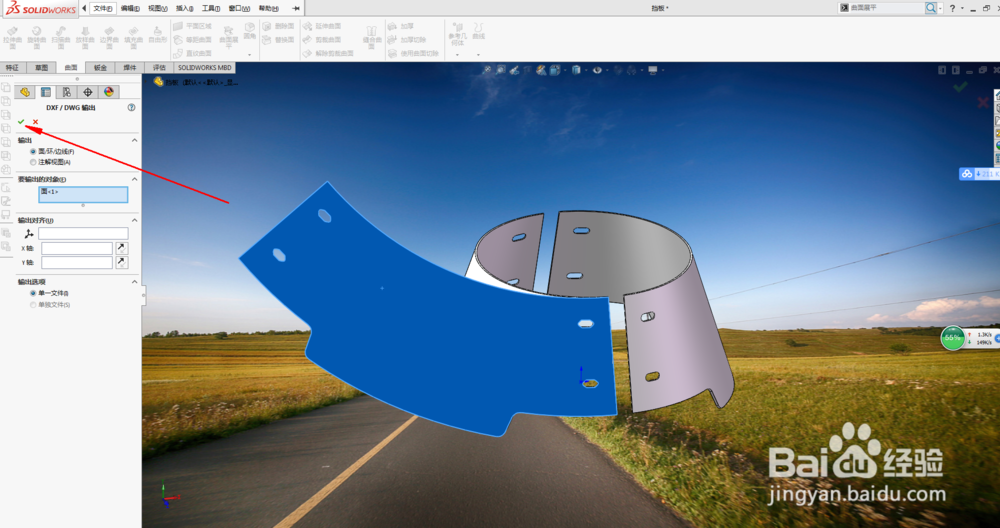

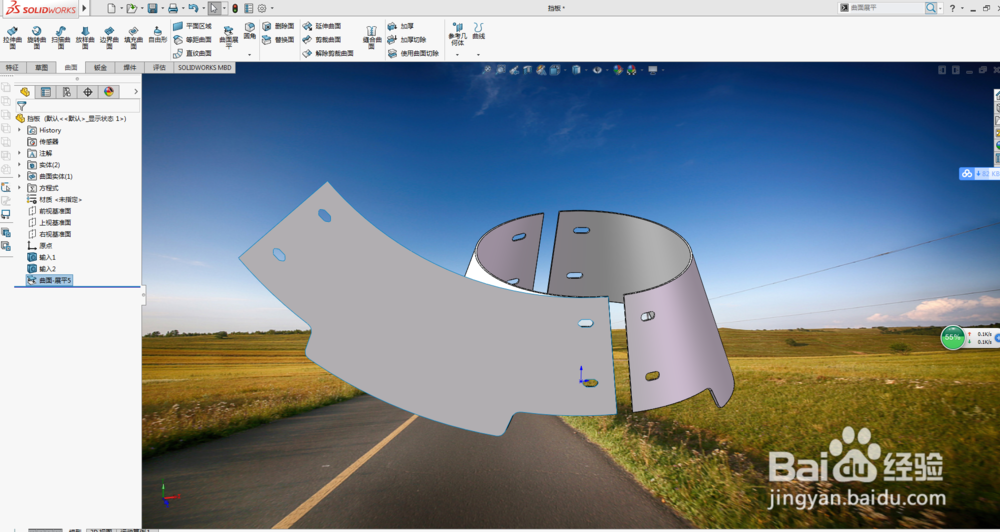

5/5点击勾号，点击保存，注意此刻尺寸是图形外部展开尺寸，如需中心层，还需在CAD里调整。
