本经验为大家分享一个弹片钣金件如何使用Creo7.0画图，包括从平面壁到法兰壁、钣金切口到面组成型等特征创建的详细步骤。品牌型号：creo7.0系统版本：windows7.0软件版本：creo7.0方法/步骤1/8分步阅读

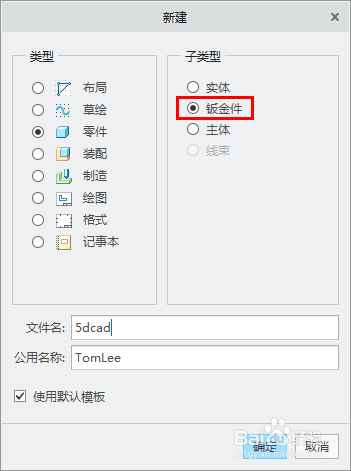

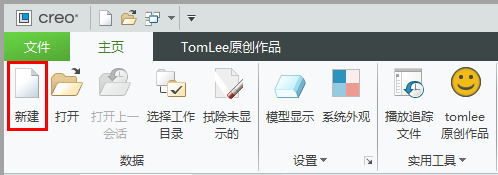

启动creo软件，在creo界面中点击新建文件图标，新建一个creo钣金文件。

2/8

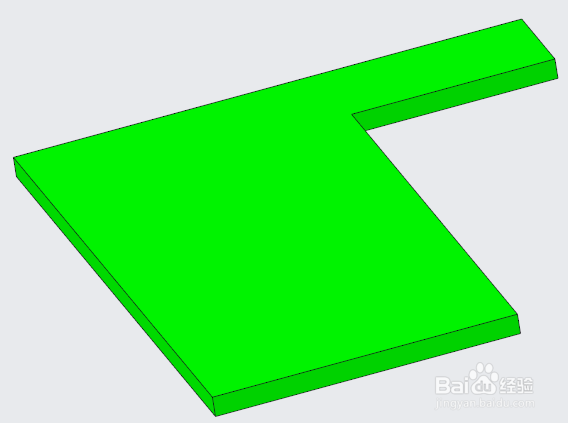

使用Creo7.0平面壁特征创建弹片钣金件的第一壁。

3/8

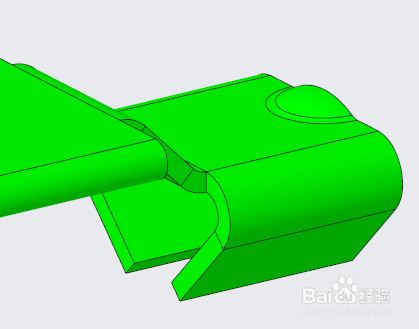

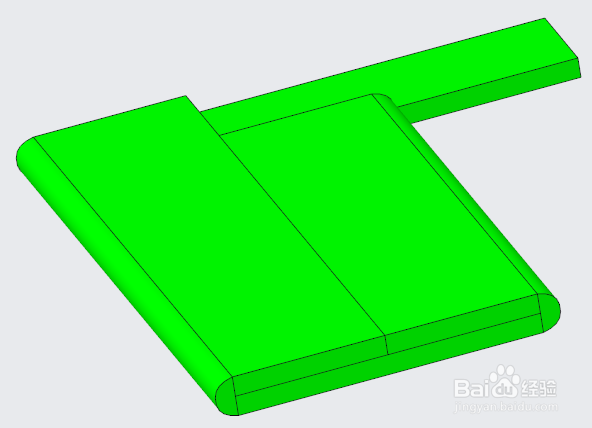

使用Creo7.0法兰壁特征创建弹片钣金件平面壁上的重叠部分。

4/8

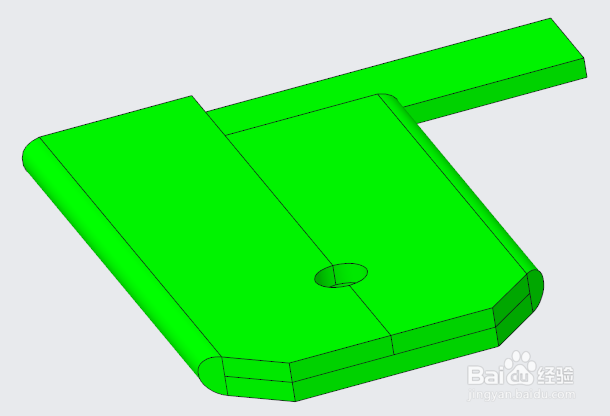

在Creo7.0中，使用钣金切口和孔特征创建弹片右侧的材料切除。

5/8

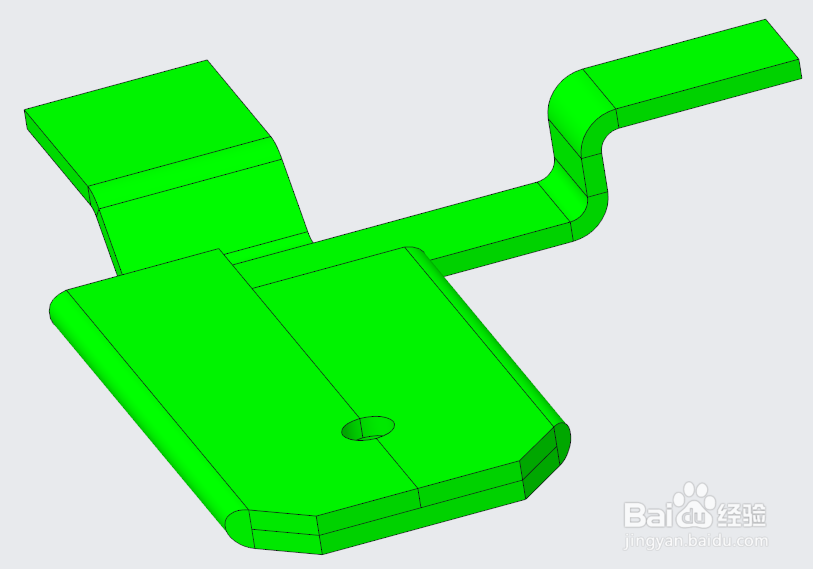

在Creo7.0中，使用法兰壁特征创建弹片左侧的两处折弯壁。

6/8

在Creo7.0中，使用平整壁和镜像工具，在左侧法兰壁上创建两个对称的折弯壁。

7/8

在Creo7.0中，使用旋转曲面为半圆凸起成型准备一个面组。

8/8

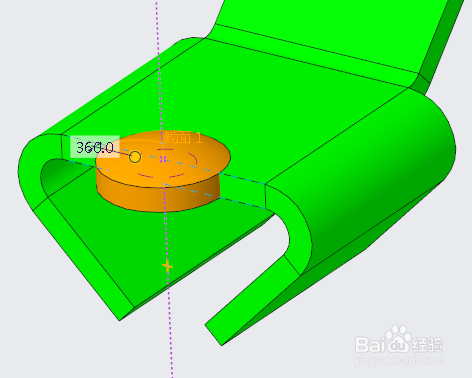

在Creo7.0中，使用面组成型特征创建弹片左侧头部的半圆凸起几何形状。

注意事项

creo钣金画图第一壁的创建主要以平面壁和拉伸壁为主。

creo钣金中使用平整壁和法兰壁等特征创建附加壁。
