订阅SolidWorks汽车车轮建模教程（5）
来源：网络收集 点击： 时间：2024-07-17【导读】：
本经验介绍的是SolidWorks汽车车轮建模教程，包括轮胎、轮辋和制动盘。工具/原料more电脑SolidWorks方法/步骤1/13分步阅读
2/13
3/13
4/13
5/13
6/13
7/13
8/13
9/13
10/13
11/13
12/13
13/13
注意事项
上四篇教程完成了轮胎和轮辋建模，现在开始画制动盘，如下图所示

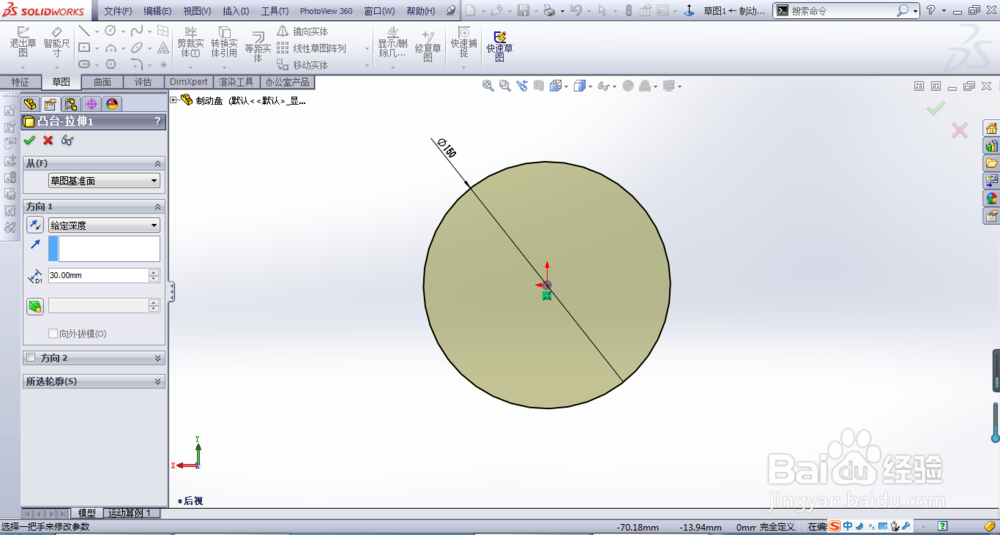

2/13创建拉伸凸台1，给定深度为30mm

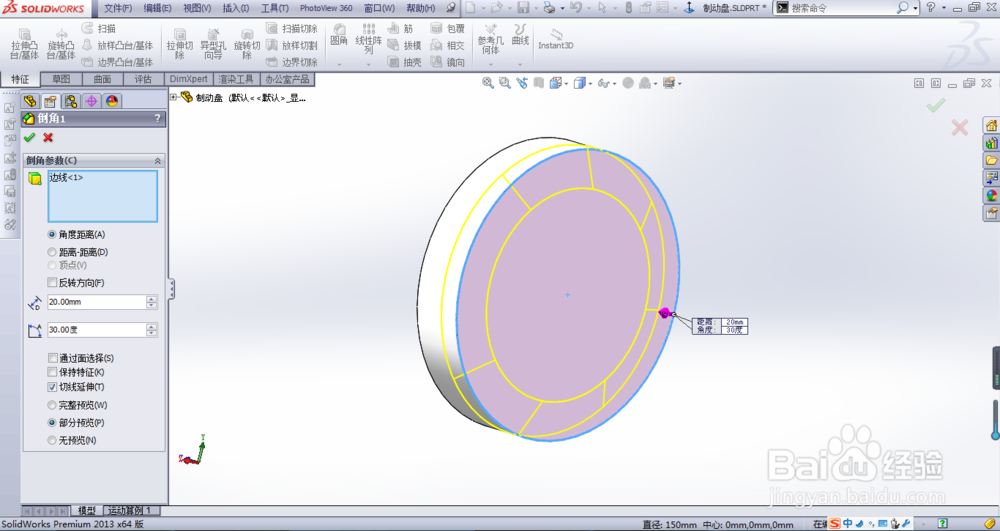

3/13添加倒角1，距离为20mm，角度为30度

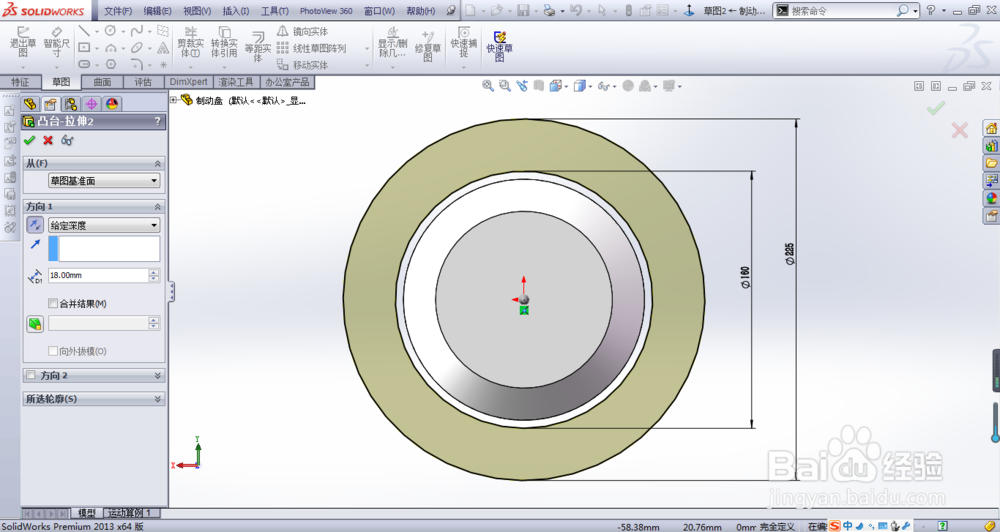

4/13创建拉伸凸台2，给定深度为18mm

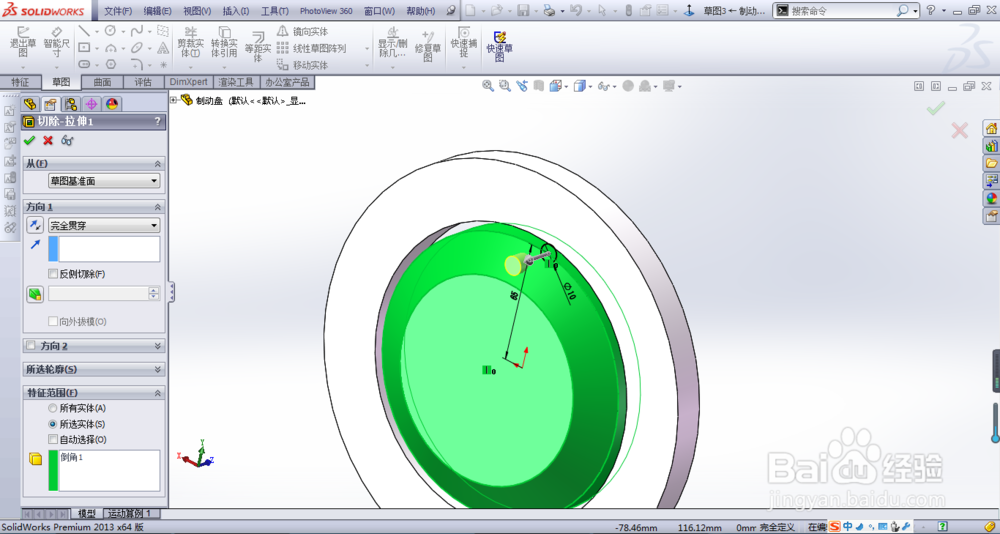

5/13创建拉伸切除1，方向选择完全贯通

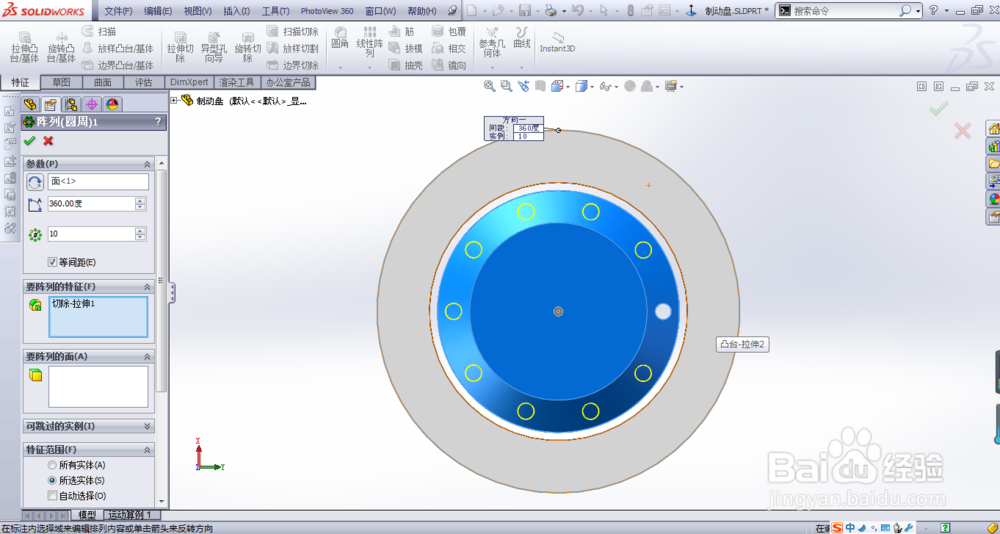

6/13创建圆周阵列1，阵列个数为10个

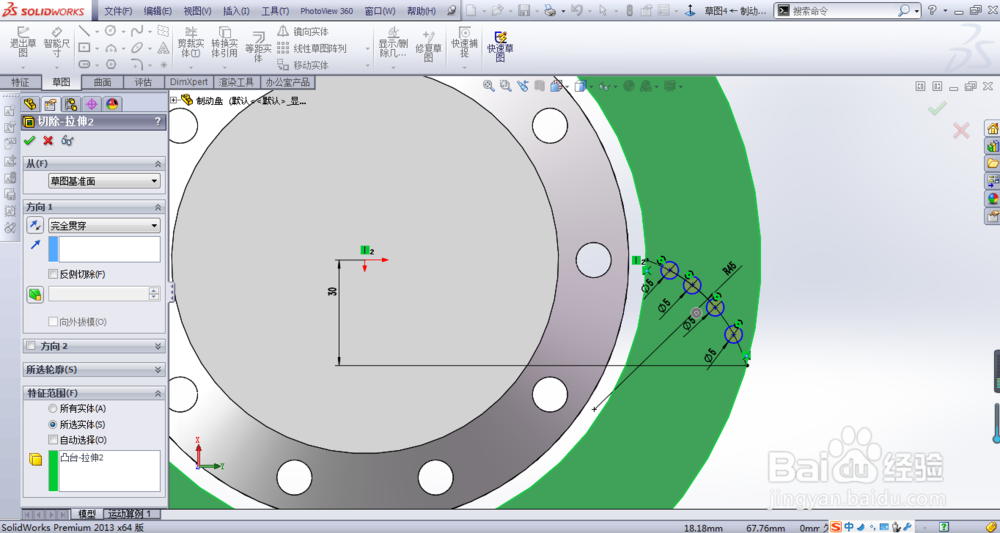

7/13创建拉伸切除2，方向选择完全贯通

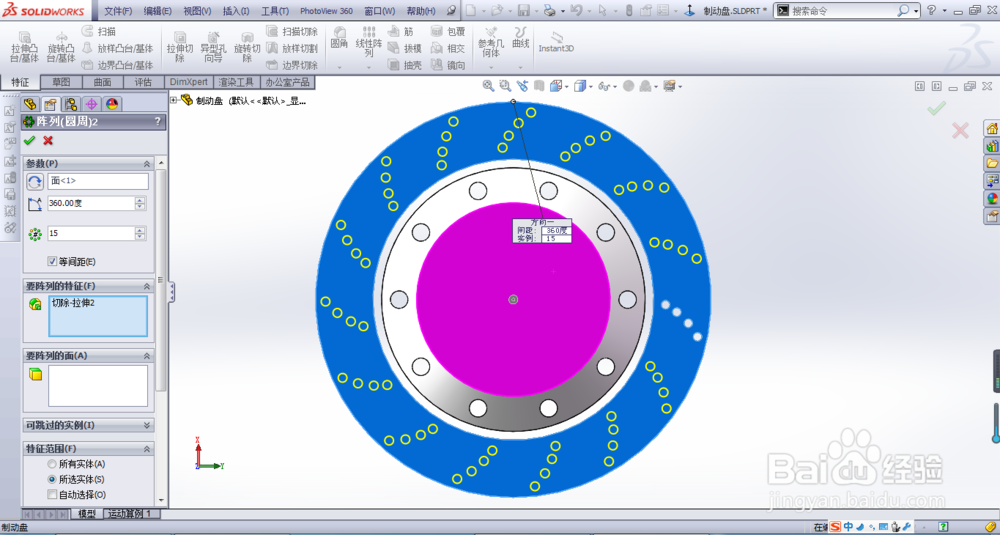

8/13创建圆周阵列2，阵列的个数为15个
9/13创建拉伸凸台4，方向选择形成到一面

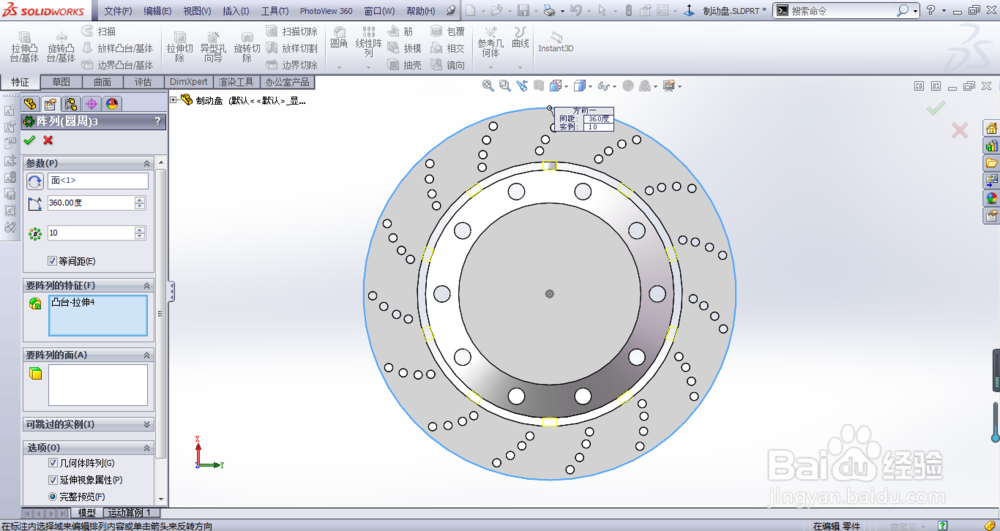

10/13创建圆周阵列3，阵列个数为10
11/13创建基准面1，第一参考为上视基准面，距离为130

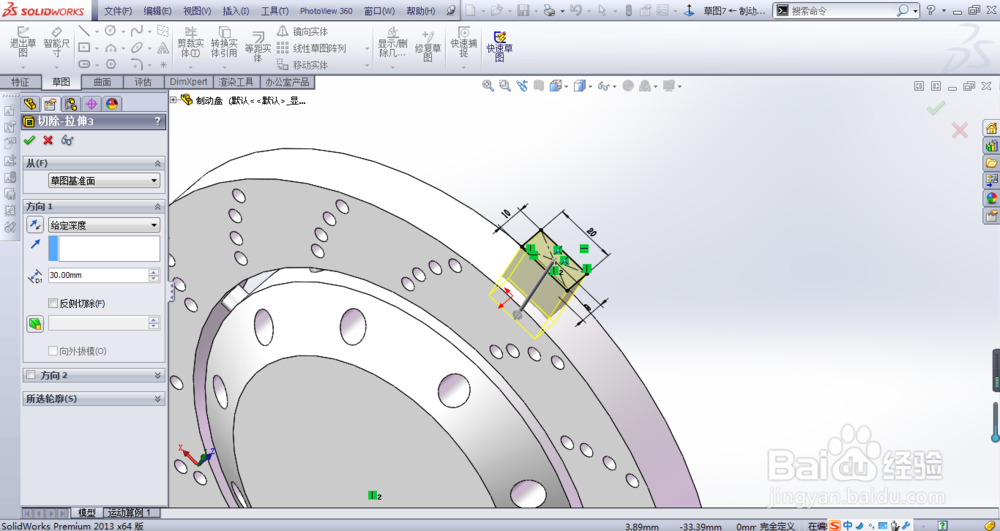

12/13创建拉伸切除3，给定深度为30mm

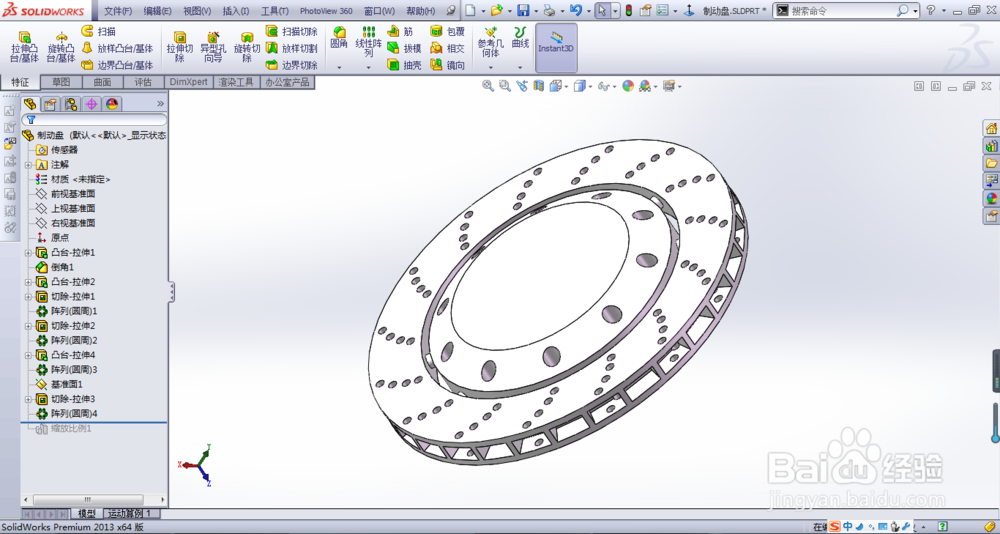

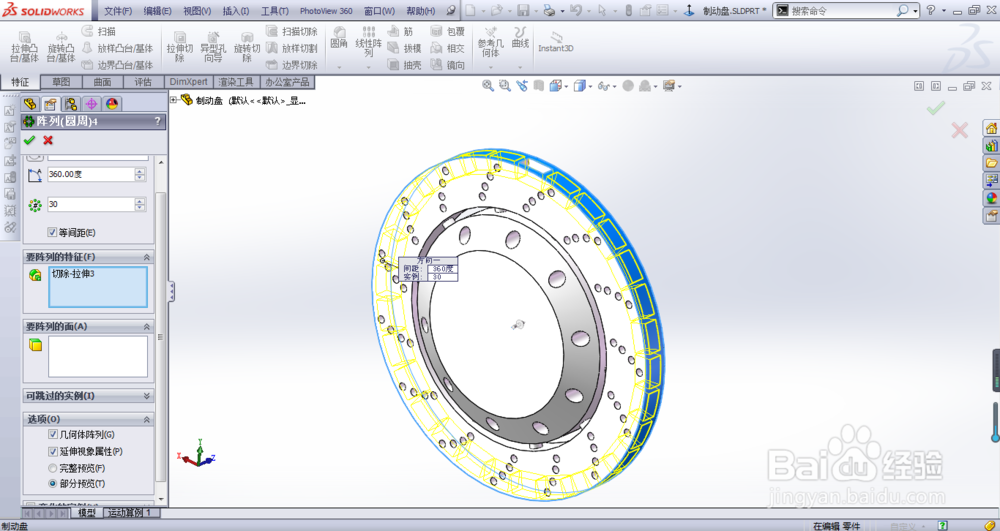

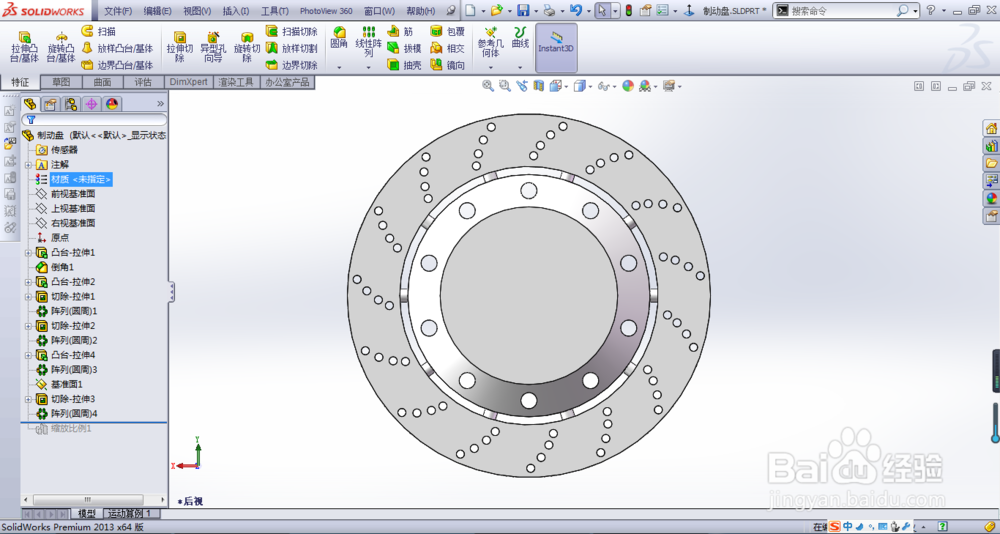

13/13创建圆周阵列4，阵列的个数为30，完成制动盘建模
注意事项SolidWorks汽车车轮建模教程一共5篇
