风管一般使用镀锌铁皮制作，俗称白铁皮。镀锌的低碳钢薄板，厚度为0.44～1.22mm。

我国风管铁皮厚度一般小于1.5mm，镀锌层厚度参照GB/T 13912-2002国家标准 ：

即局部35μm，平均45μm。

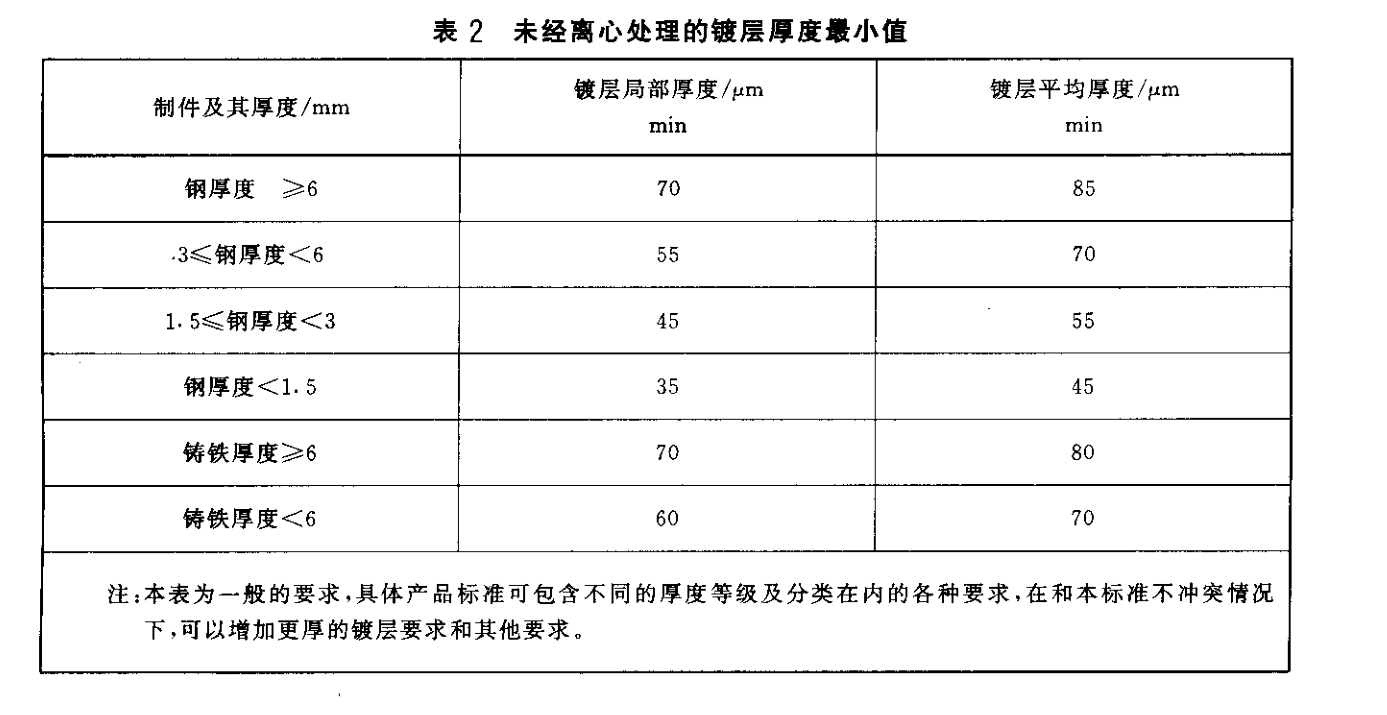

1、未经离心处理的镀层厚度最小值

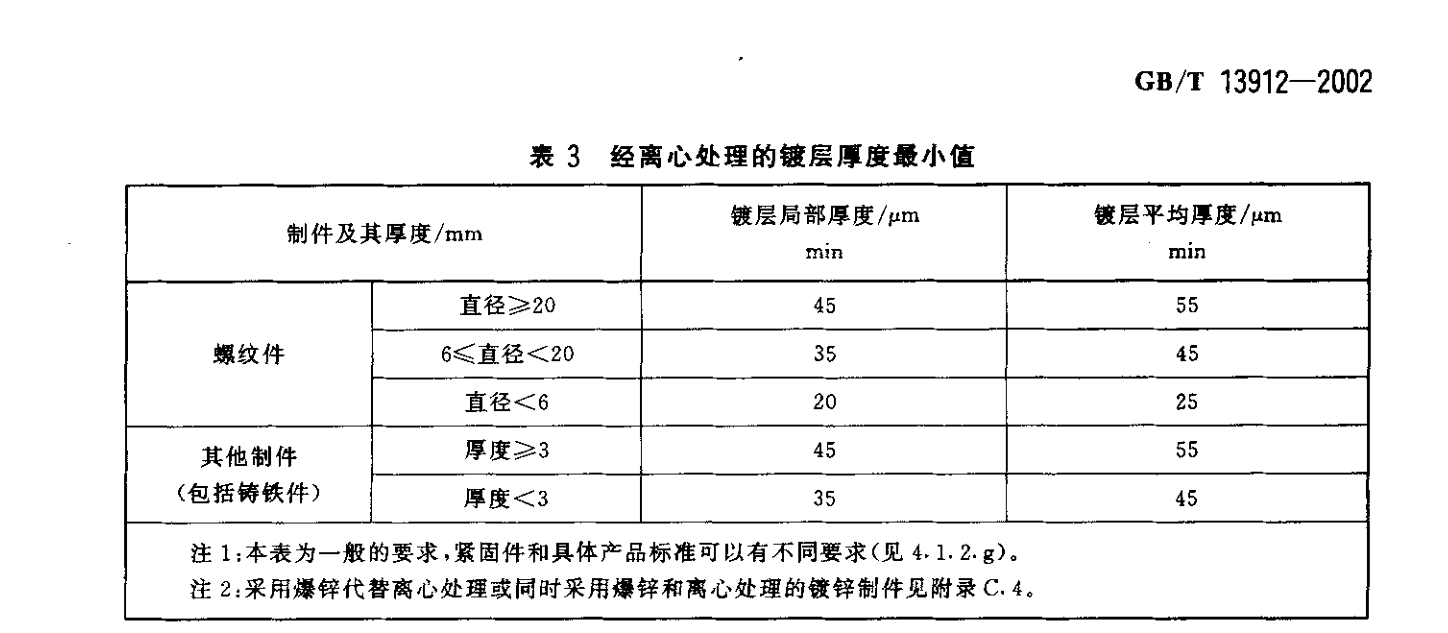

2、经离心处理的镀层厚度最小值

扩展资料：

镀层的要求

1、外观

目测所有热浸镀锌制件，其主要表面应平滑，无滴瘤、粗糙和锌刺(如果这些锌刺会造成伤害)，无起皮，无漏镀，无残留的溶剂渣，在可能影响热浸镀锌工件的使用或耐腐蚀性能的部位不应有锌瘤和锌灰 。

注“粗糙”和“平滑”是相对概念，制件镀层的粗糙度不同于经机械辊挤或(和)吹、抹的镀锌制品(如镀锌钢板和镀锌钢丝)的粗糙度。只要镀层的厚度大于规定值 ，被镀制件表面允许存在发暗或浅灰色的色彩不均匀区域。潮湿条件下储存的镀锌工件 ，表面允许有白锈(以碱式氧化锌为主的白色或灰色腐蚀产物)存在。

2 、厚 度

镀层的厚度试验规定数量抽样，并按规定的试验方法进行试验。根据热浸镀锌制件主要表面面积的大小，试验测得的镀层厚度应分别达到以下要求:

a) 对于主要表面面积大于 2m的制件(即大件) ，样本中每个制件的所有基本测量面内测得的镀层平均厚度应不低于其相应的平均镀层厚度的最小值：

b) 对于主要表面面积小于等于2m的制件，在每个基本测量面内测得的局部镀层厚度应不小于其局部厚度最小值，在样品的所有基本测量面测得的镀层平均厚度应不低于其相应平均厚度最小值。

注: 热浸镀锌层防腐蚀时间的长短大致与镀层厚度成正比。

在极严酷的腐蚀条件下服役和(或)要求更长的服役时间的制件，其镀层厚度要求可以高于本标准的规定要求。但是镀锌层的厚度要受基材的化学成分、制件的表面状况、制件的几何尺寸、热浸镀工艺参数等因素的限制。

参考资料来源：百度百科-热镀锌标准
