订阅PLC的LDP指令怎样应用与仿真？
来源：网络收集 点击： 时间：2024-07-18【导读】：
PLC的LDP指令也就是脉冲上升沿指令，其指令执行相当于开关由OFF到ON的的瞬间状态。工具/原料more电脑，PLC编程软件。方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
注意事项
在编程界面左母线的右侧双击鼠标，在出现的梯形图输入对话框中输入：LDP X0。
2/7然后在X0上省沿脉冲后双击鼠标，在出现的梯形图输入对话框中选择输出符号，并输入Y0.

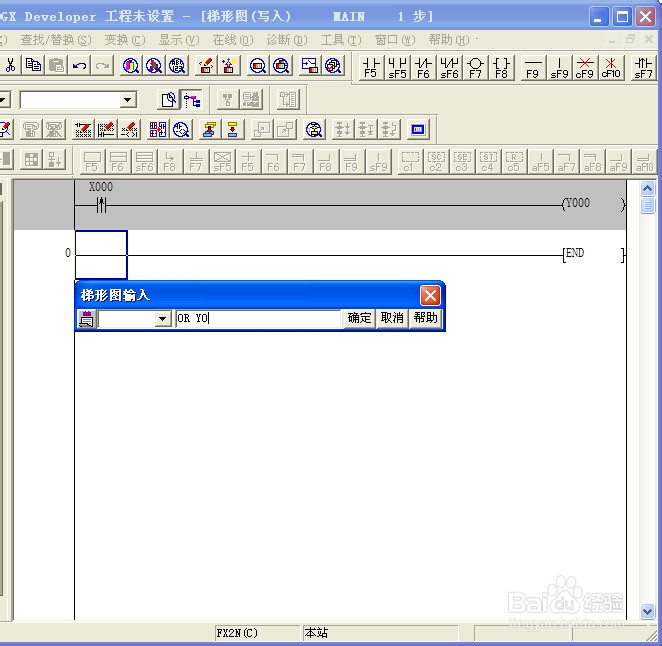

3/7因为脉冲输入指令的接通时间只有一个扫描周期，所以我们使用Y0的触点与脉冲上升沿进行并联，相当于对脉冲上升沿进行自锁。
4/7编写好程序后点击工具栏的转换按钮，然后再点击模拟测试按钮，将程序传入模拟PLC。

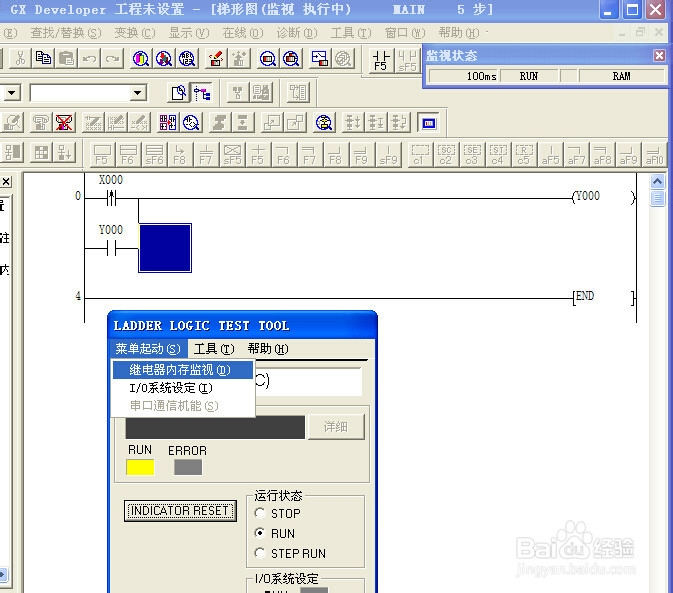

5/7在模拟测试窗口的菜单栏点击”菜单启动“，然后选择”继电器内存监视“。

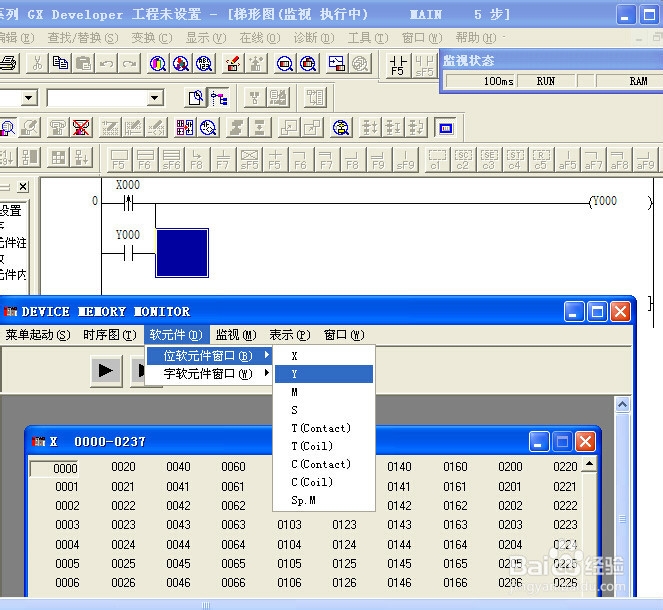

6/7在监视界面，点击菜单栏的”软元件‘，然后选择位软元件X和位软元件Y。
7/7点击X0，这时我们只能看到Y0的闪烁，也就是在一个周期内输出，这时我们用Y0的触点将X0上升沿脉冲进行自锁，这时可以使Y0一直有输出。
注意事项LDP脉冲上升沿输出时间只有一个周期，不足以驱动外表继电器等器件。
