miniPCIe接口CAN 卡的接口、指示灯含义
来源:网络收集 点击: 时间:2024-07-19【导读】:
MPICeCAN 系列 miniPCIe 接口 CAN 卡,具有 1~2 路CAN通道和一路PCI Express mini 接口,插到工控机 或单板电脑的PCI Express mini 卡槽上,快速扩展出1~2 路 CAN 通道。CAN 接口电气隔离高达 2500VDC,具有 优秀的EMC性能,可靠性测试项目:ESD接触放电8KV、 浪涌±1KV、脉冲群±2KV,工业级,通过CE-EMC和FCC 认证。工具/原料moreminiPCIe 接口CAN卡方法/步骤1/2分步阅读
2/2
注意事项

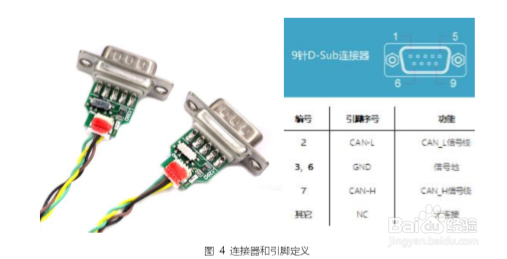

MPICeCAN系列miniPCIe接口CAN卡经由连接线和D-Sub 9针接口板引出CAN接口,D-Sub 9针的引脚定义如下:

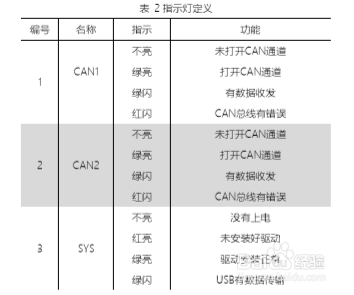

miniPCIe接口CAN 卡的指示灯含义如下:

9针D-Sub接口板板载120欧姆终端电阻,拨码开关启用或关闭。拨码开关拨至ON一端时,启用终端电阻。
