Solidworks圆柱体曲面上添加螺栓孔，如果不想在曲面上添加点位置，就需要先建立平面建立正好螺栓孔大小的凸台，而在这个凸台上添加螺栓孔。工具/原料more电脑solidworks方法/步骤1/13分步阅读

第一步如图所示建立圆柱体。

2/13

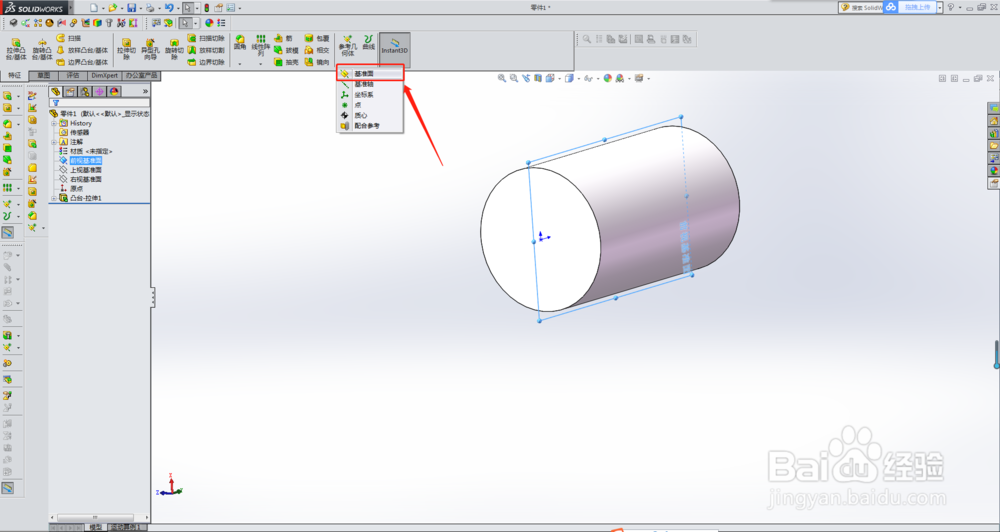

第二步如图所示找到“参考几秤压何体——基准面”，点击进入基准面设置。

3/13

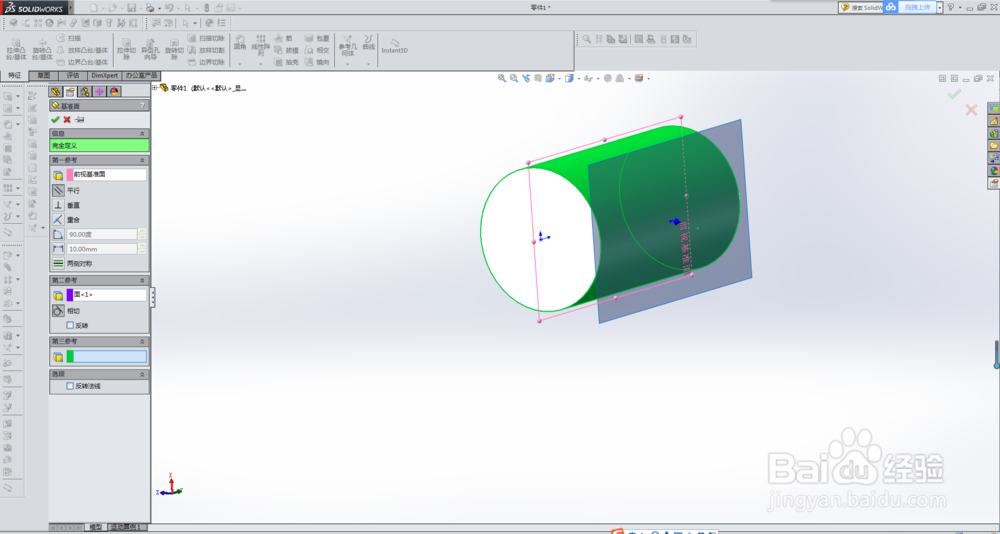

第三步如图所示建立前视基准面平行，曲面相切的“基准面1”。

4/13

第四步牢羞凤如图所示在“基准面1”蹲罩建立草图，画凸台截面——直径10mm的圆。

5/13

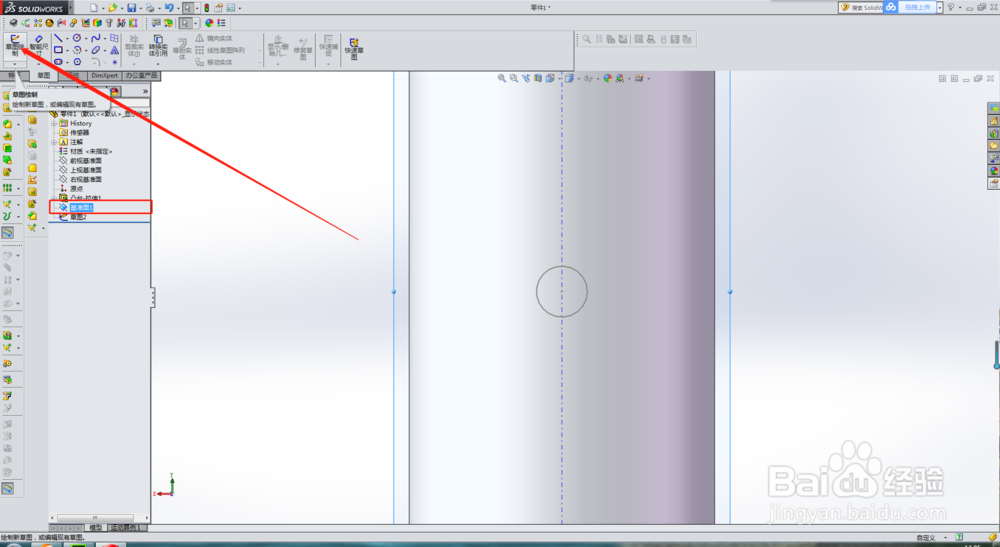

第五步如图所示在“基准面1”绘制草图。

6/13

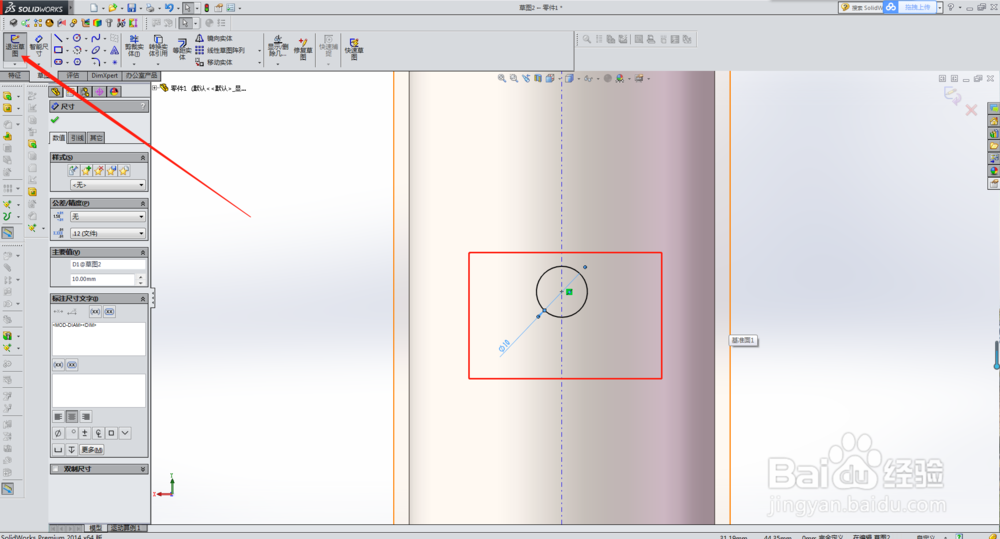

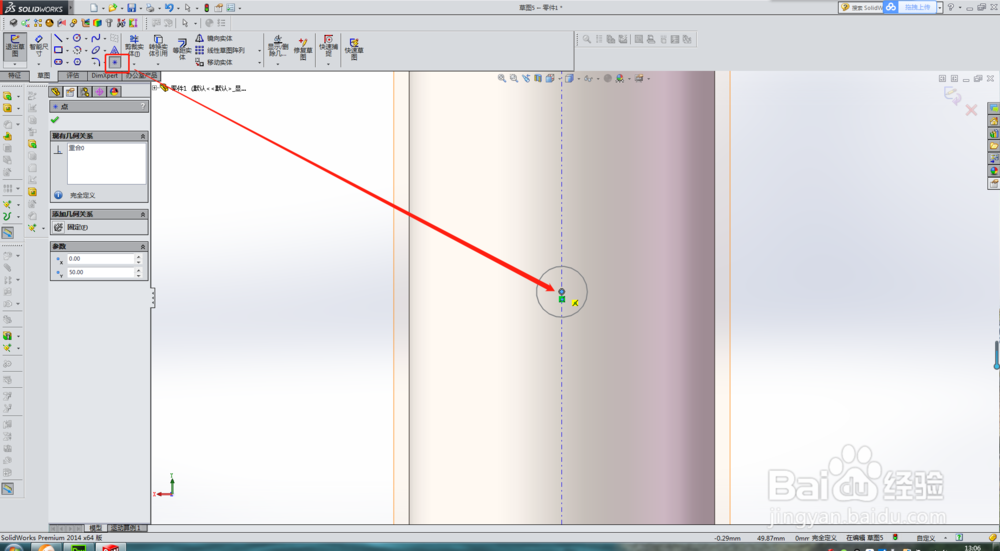

第六步如图所示确定螺栓孔的点的位置，然后退出草图。

7/13

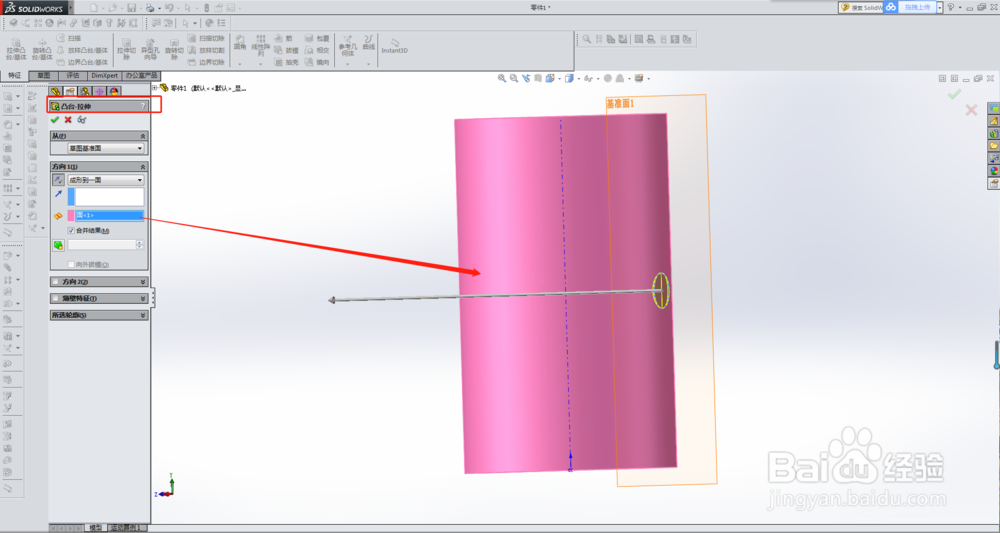

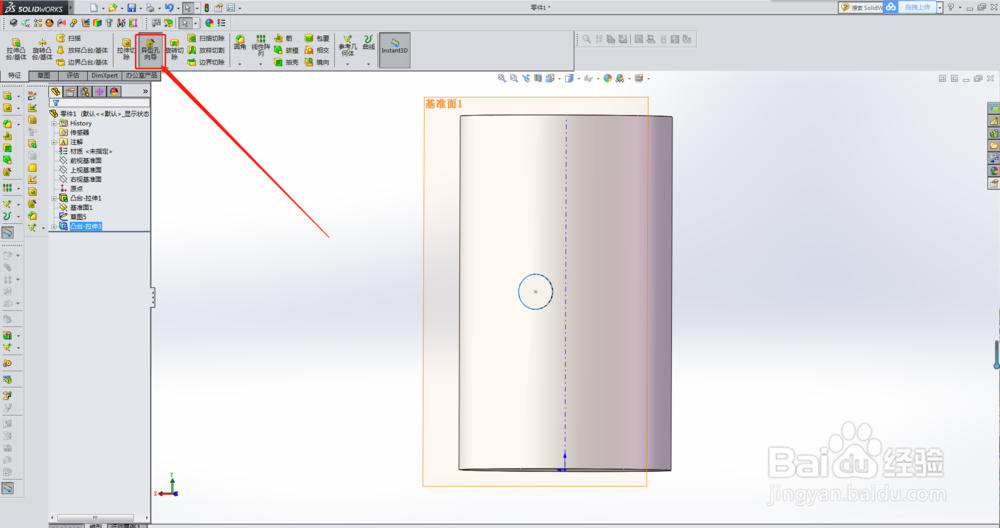

第七步如图所示对凸台界面建立到曲面的拉伸凸台，合并为一个整体。

8/13

第八步如图所示找到异形孔向导，点击进入。

9/13

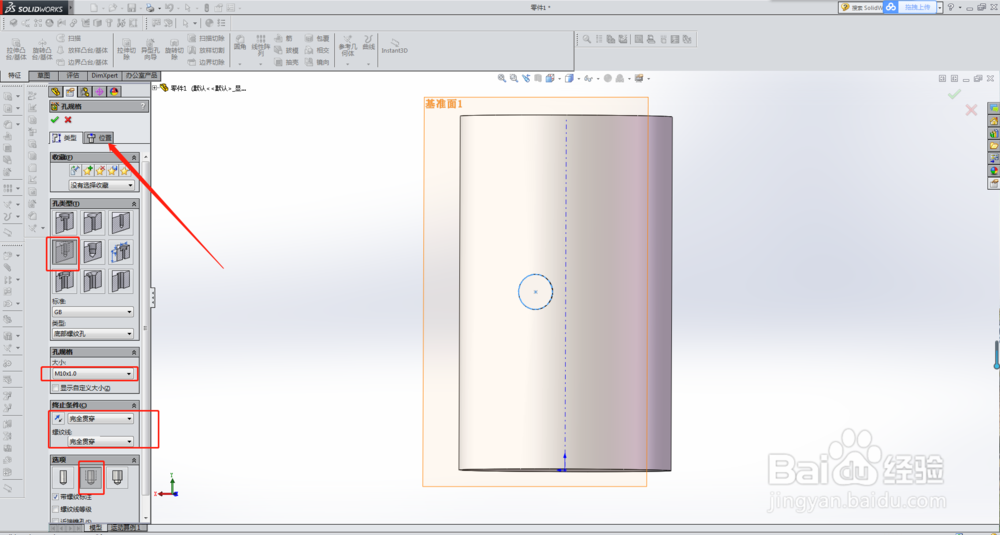

第九步如图所示设置异形孔向导参数（M10X1），点击位置。

10/13

第十步如图所示点击“3D草图”确定螺栓孔位置。

11/13

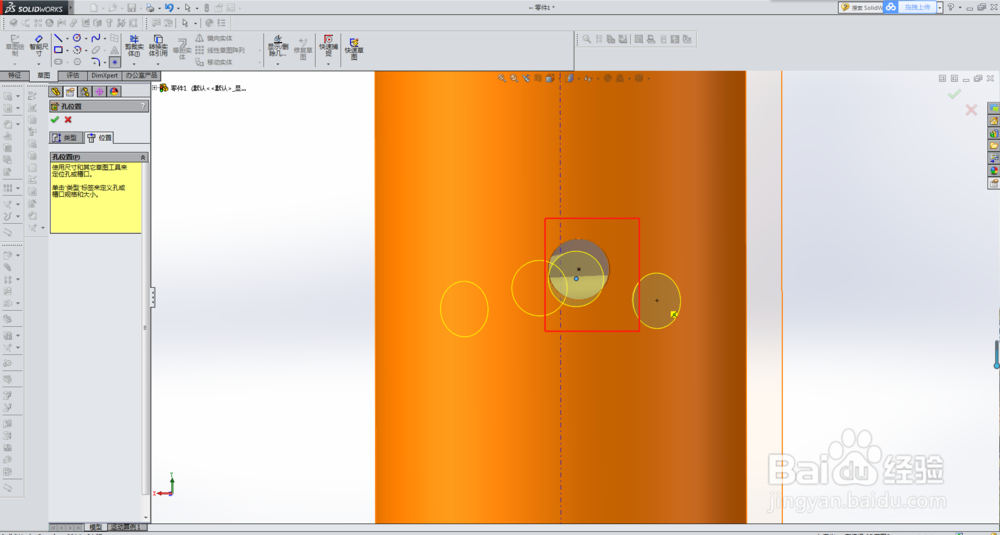

第十一步如图所示位置选不中那个“点”的草图，这是把螺栓孔放在平面上，然后按esc，然后选中螺栓孔中心点和位置点。

12/13

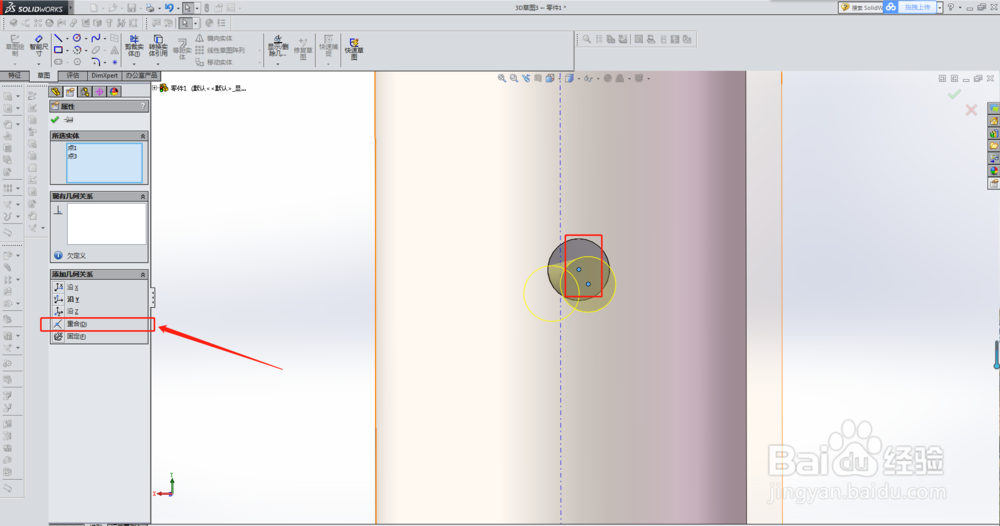

第十二步如图所示选中两点后，几何关系选择“重合”，然后点击确定。

13/13

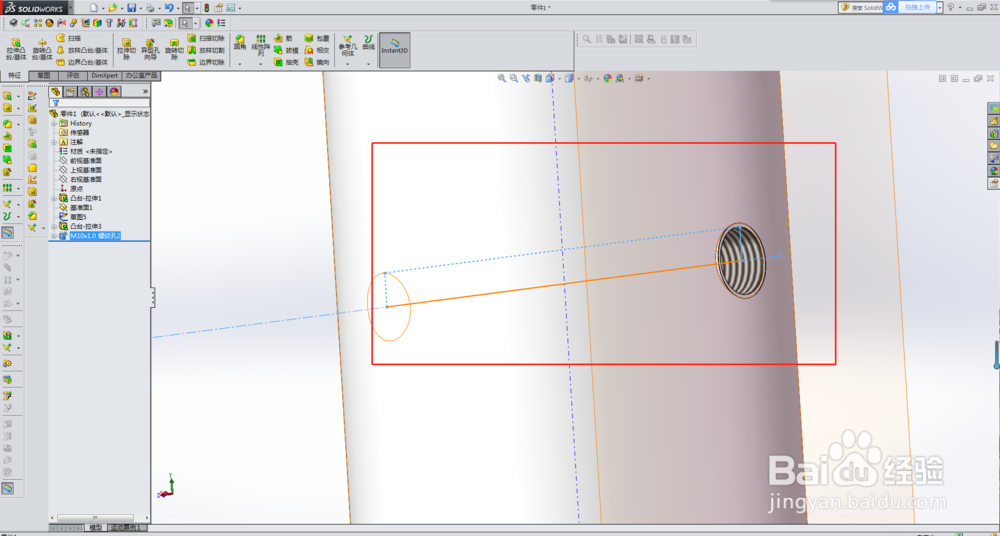

第十三步如图所示曲面上的M10X1贯通螺栓孔添加完成。

注意事项

借助创建的平面凸台实体制作螺栓孔，凸台大小等于螺栓孔大径。

螺栓孔放置不到位置点时，先放置别处，再设置几何关系为重合。
