教你如何运用FLUENT软件分析房间空气流场，为提高房间舒适度设计提供优化依据。整个分析分为四部分：第一部分《DesignModeler如何建立房间空气分析模型》，第二部分《ICEM-CFD如何划分网格》，第三部分《FLUENT分析房间空气流场》，第四部分《Fluent后处理房间空气流场》本篇为：第四部分《Fluent后处理房间空气流场》工具/原料moreCFD-Post方法/步骤1/11分步阅读

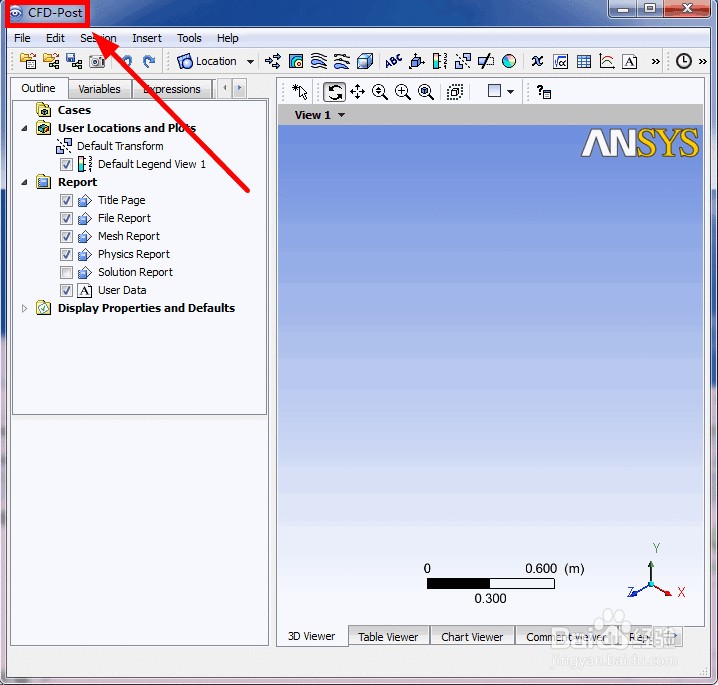

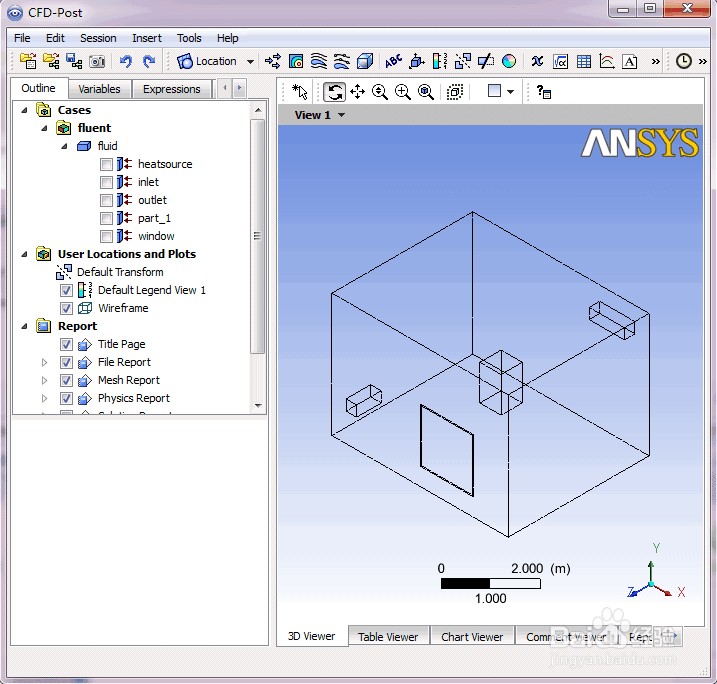

接上一篇《FLUENT分析房间空气流场（5/5）》，打开CFD-Post软件，如图所示

2/11

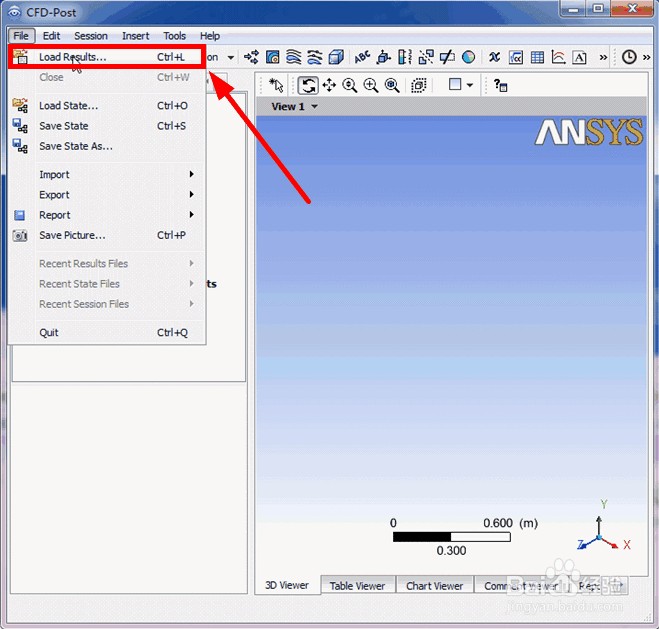

选择“File”“Load Result...”,准备导入Fluent计算分析文件，如图所示

3/11

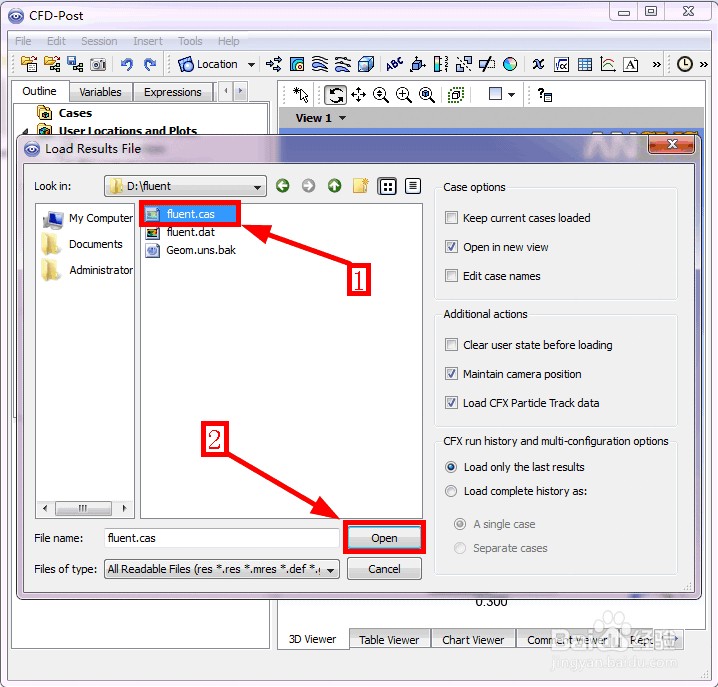

选择上一篇《FLUENT分析房间空气流场（5/5）》分析计算完成后，保存的“Fluent.cas”结果文件，然后打开，如图所示

4/11

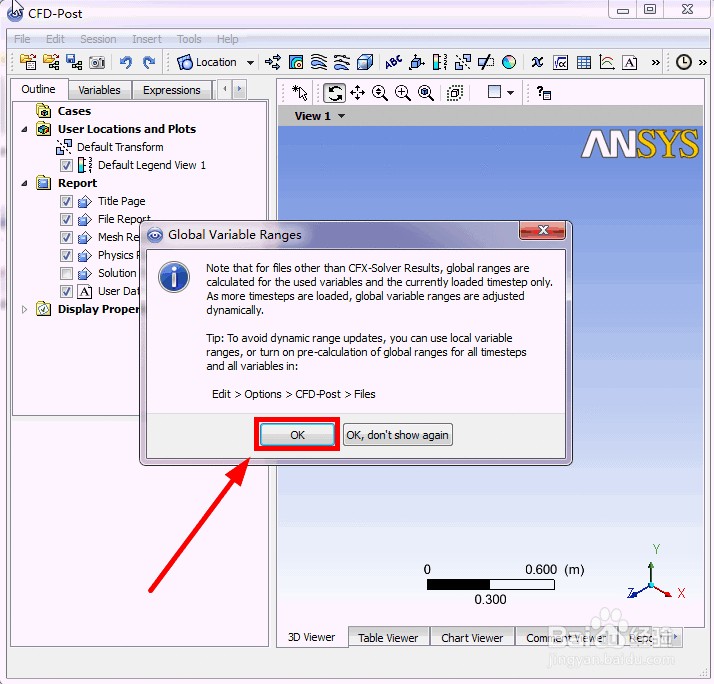

弹出对话框，弹出的对话框提示用户变量范围的预设方法。单击“ok”，如图所示

5/11

打开之后进入界面，如图所示

6/11

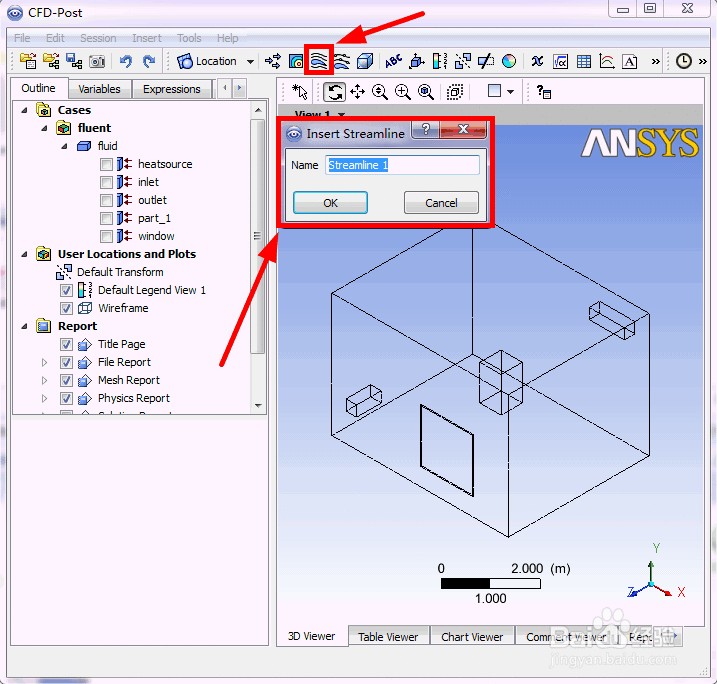

单击创建流线图按钮，弹出对话框，如图所示

7/11

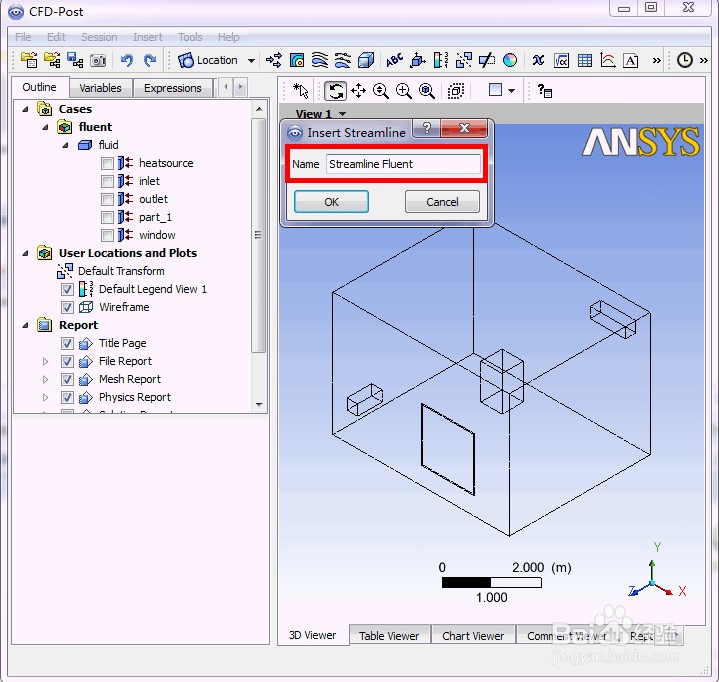

输入“Streamline Fluent”流线图名字，如图所示

8/11

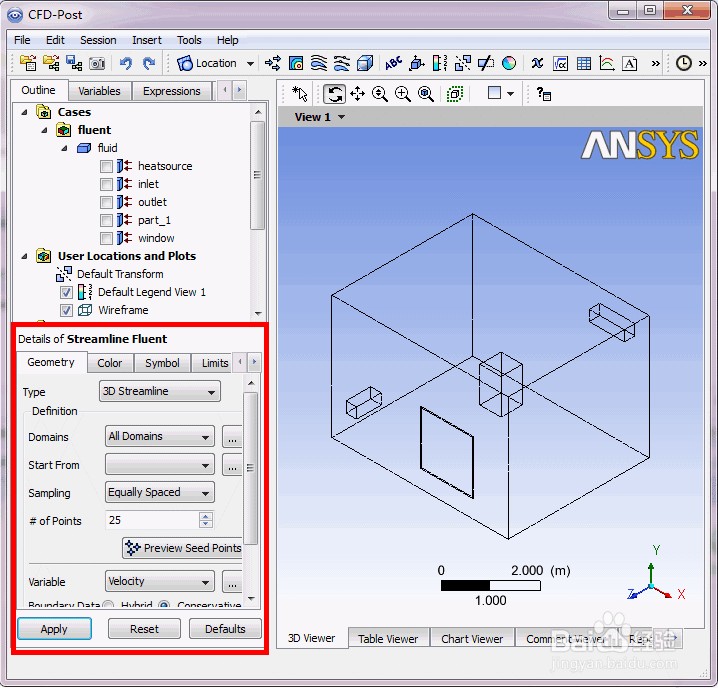

点击“ok”按钮后，进入界面，如图所示

9/11

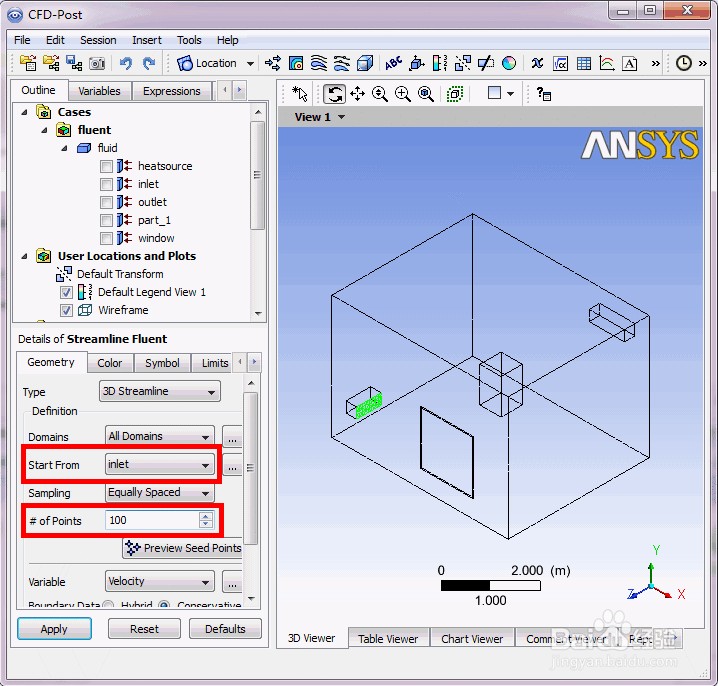

将“Start From”对话框，选择为“inlet”；将“# of Point”对话框，选择为“100”。如图所示

10/11

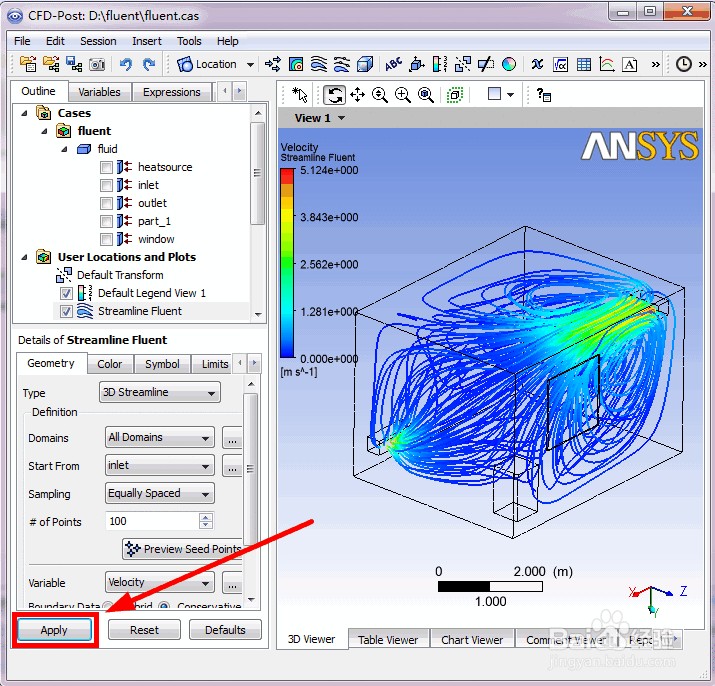

点击“Apply”后，右侧出现了房间内空气流动情况，也就是空调入口到出口之间的速度流线。

11/11

由于篇幅过大，图片过多。第四部分《Fluent后处理房间空气流场》分为三篇文章发出来，分别为：《Fluent后处理房间空气流场（1/3）》，《Fluent后处理房间空气流场（2/3）》，《Fluent后处理房间空气流场（3/3）》

上一篇请查看:《FLUENT分析房间空气流场（5/5）》

本篇为：《Fluent后处理房间空气流场（1/3）》

下一篇请查看:《Fluent后处理房间空气流场（2/3）》
