订阅UG10.0工程图如何自动创建齿轮参数表？
来源：网络收集 点击： 时间：2024-07-23【导读】：
UG10.0工程图如何自动创建齿轮参数表？如下图所示，左边是默认的齿轮，右边是自动创建的齿轮参数表。工具/原料more电脑UG10.0软件方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
UG建模齿轮UG工程图齿轮UG齿轮参数表
如下图所示，

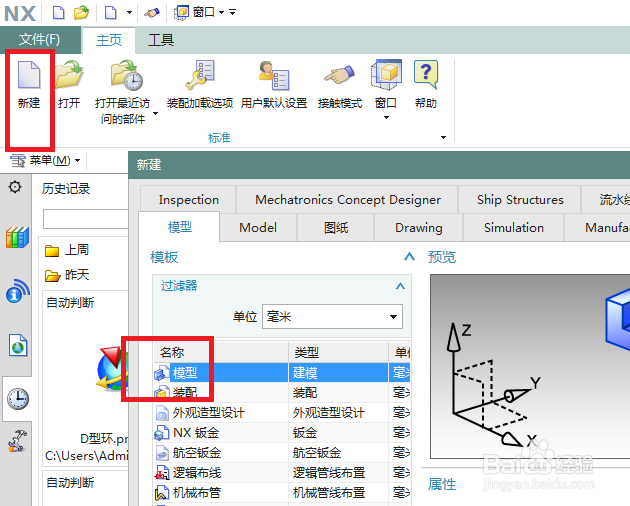

打开UG10.0软件，
新建一个空白的模型文件。

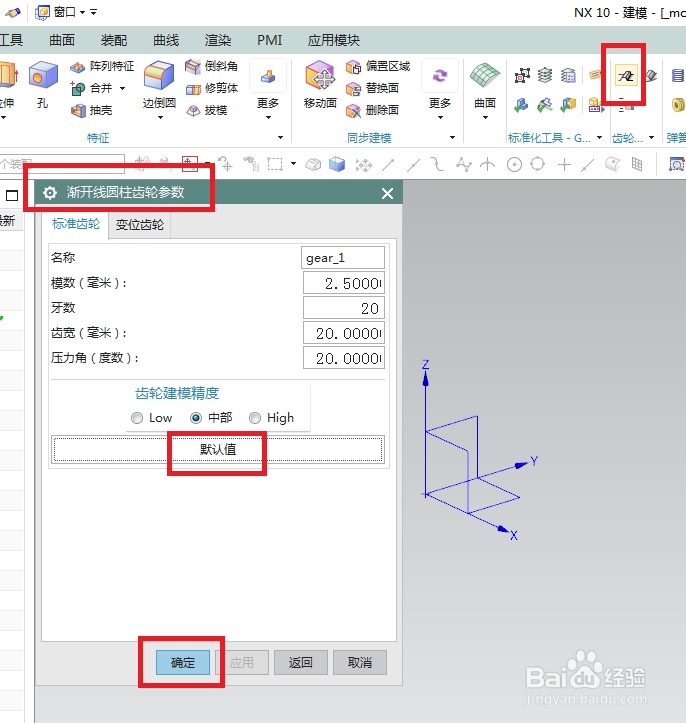

2/8如下图所示，
点击工具栏中的“柱齿轮建模”图标，
然后软件弹出“渐开线圆柱齿轮参数”对话框，
根据操作提示操作，
为了方便，笔者这里都是直接点击“默认值”，最后点击“确定”。
（注意记下这些默认的参数值。）

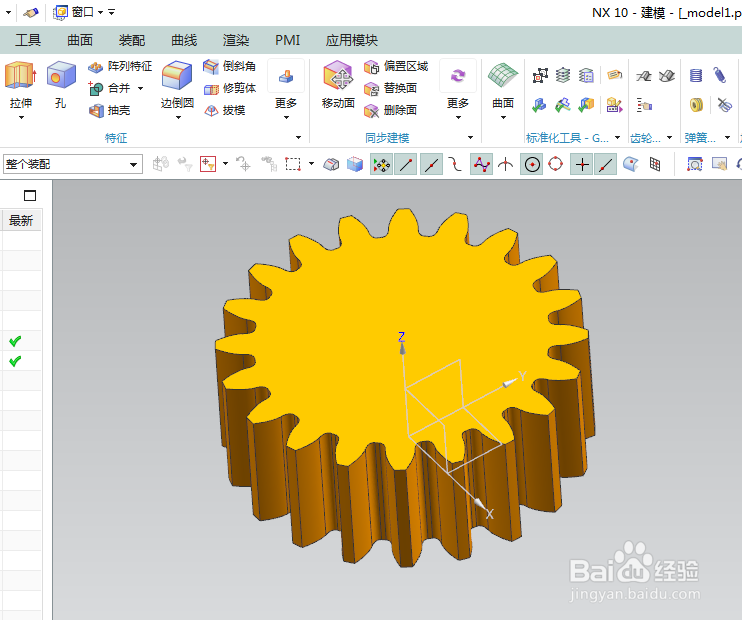

3/8如下图所示，
上一步中点击确定之后，
还有后续操作，
一切默认（矢量和点），
操作完毕，一个圆柱齿轮就建模完成了。
4/8如下图所示，

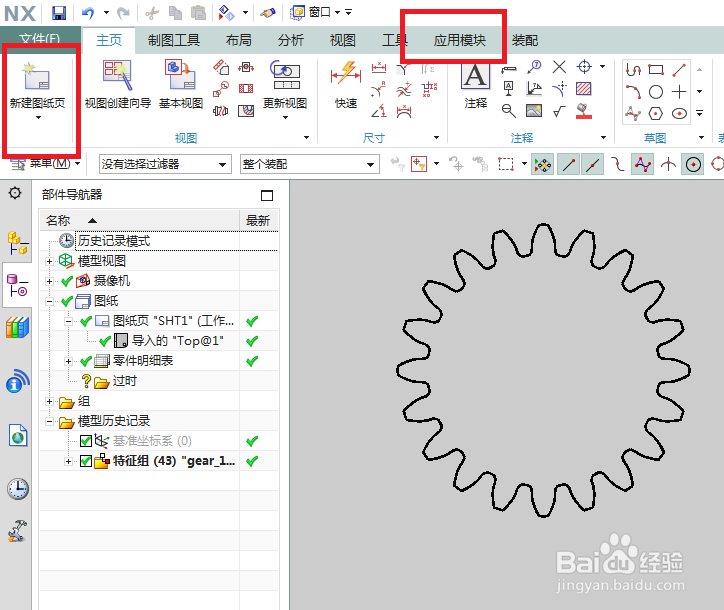

在标题栏中的“应用模块”中点击“制图”，
然后在工具栏中点击“新建图纸页”，新建一个工程图，
为了快速，一切从简，
生成一个视图就OK了。

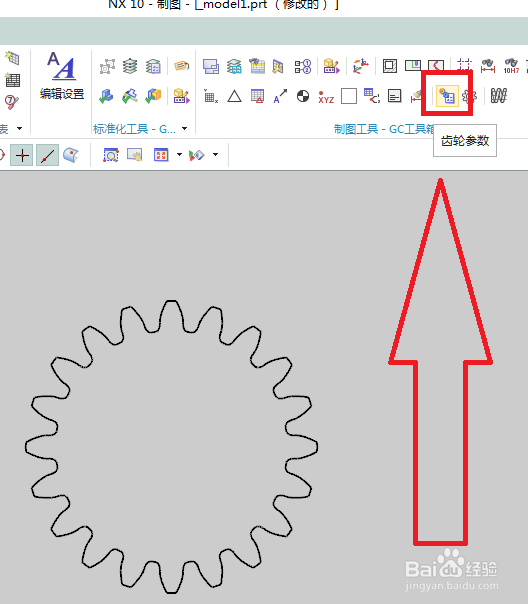

5/8如下图所示，
在“制图工具-GC工具箱”中点击“齿轮参数”图标，
激活这个命令。

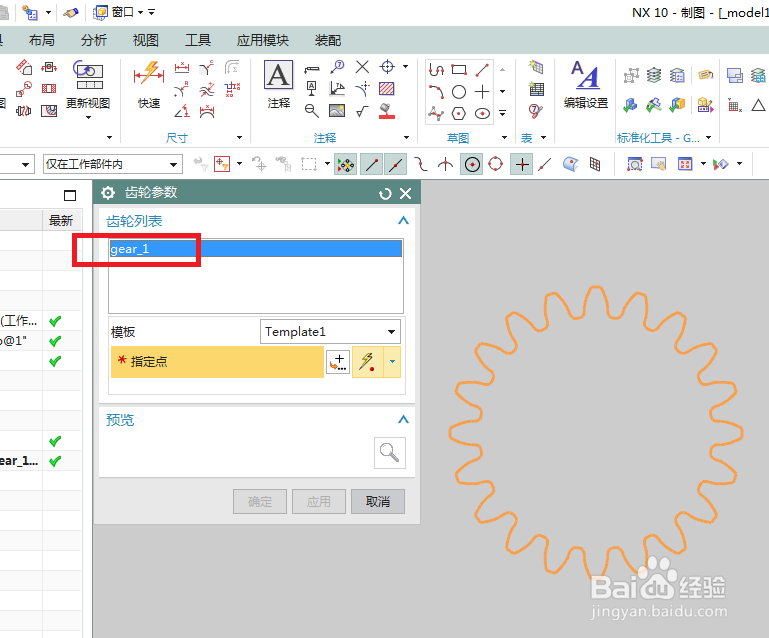

6/8如下图所示，
软件弹出一个“齿轮参数”对话框，
然后齿轮列表中点击我们创建的齿轮（默认的齿轮名称）。

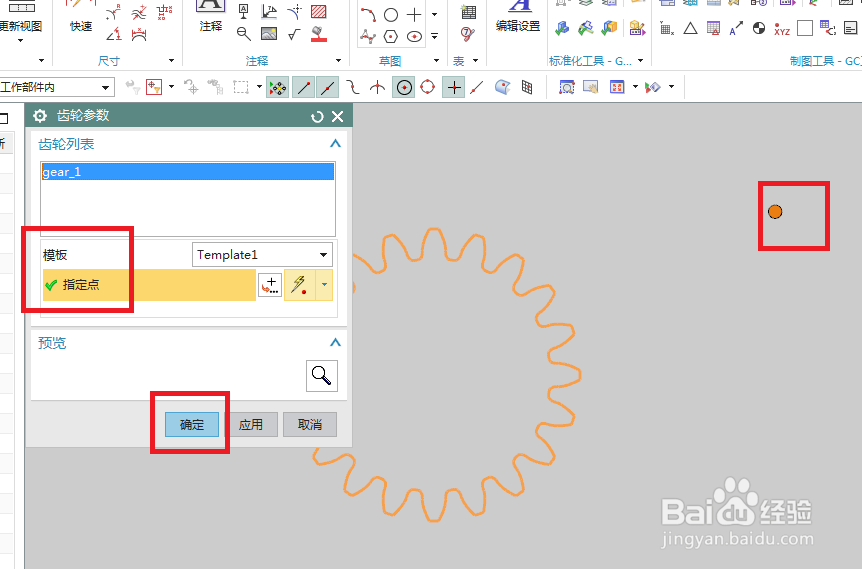

7/8如下图所示，
模板默认，
指定点：在工程图中任点一点，
点击确定。

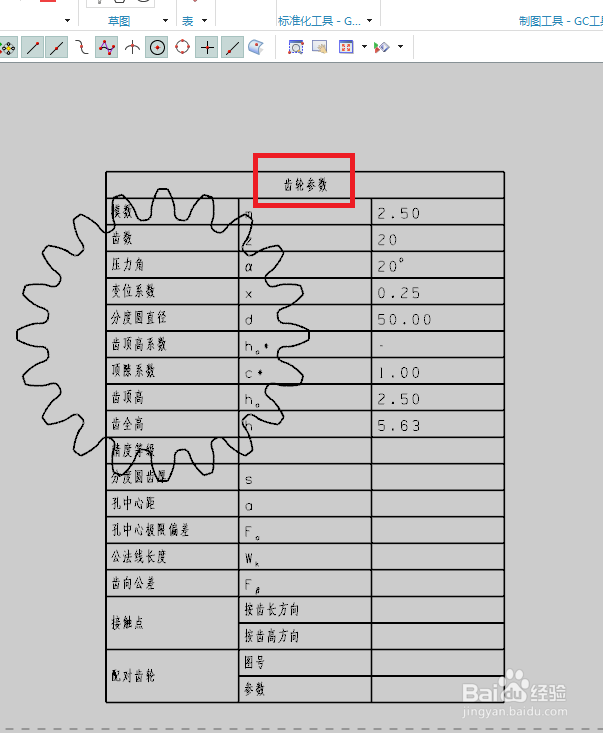

8/8如下图所示，
一个完整的“齿轮参数”表创建成功。
看着这个位置不太合适，可以手动移动一下。
