    Simulink中LR电路(直流)的一种仿真方法

    来源:网络收集  点击:  时间:2024-07-24
    【导读】:
    Simulink-Matlab是一款仿真软件,本经验主要介绍的是用simulink实现LR电路的仿真,激励源为直流。工具/原料moreSimulink-Matlab一:模块寻找1/4分步阅读

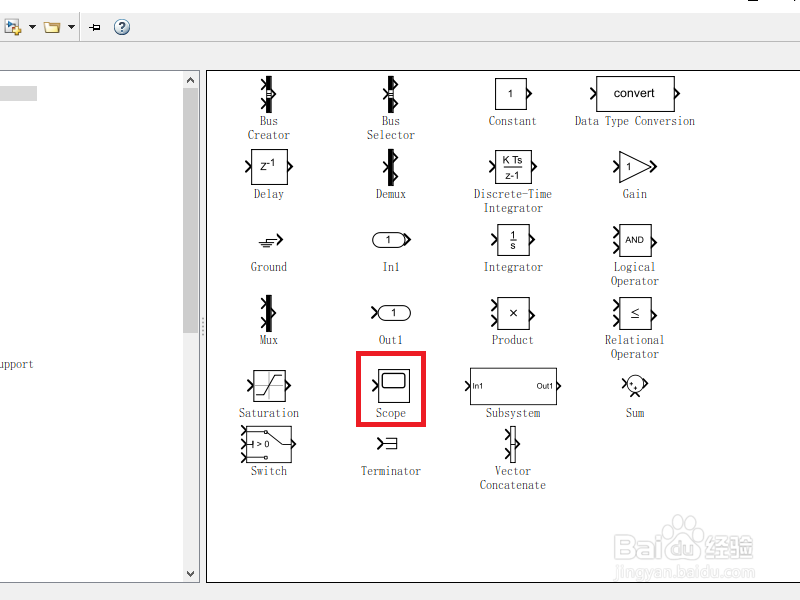

    打开simulink元件库,拖拽其中的scope到画板中。

    2/4

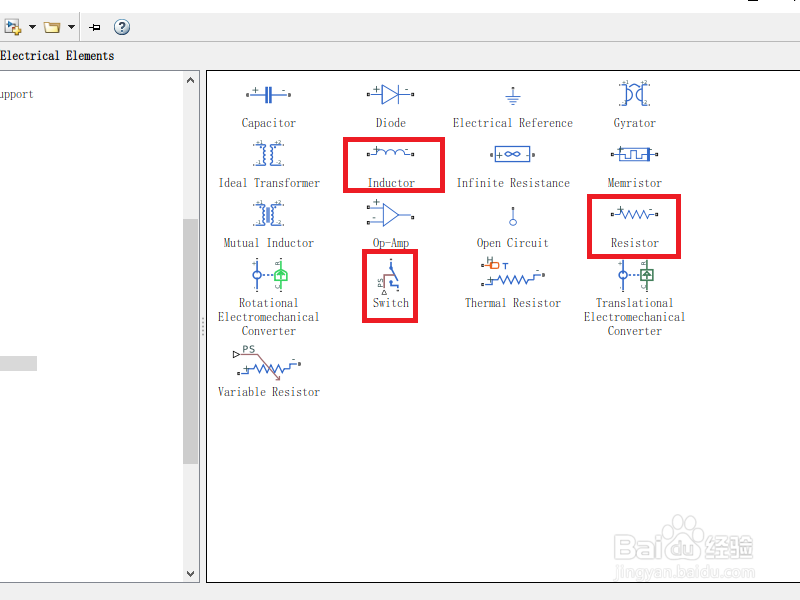

    同样,打开simulink元件库,将resistor、inductor和switch拖入到画板中。

    3/4

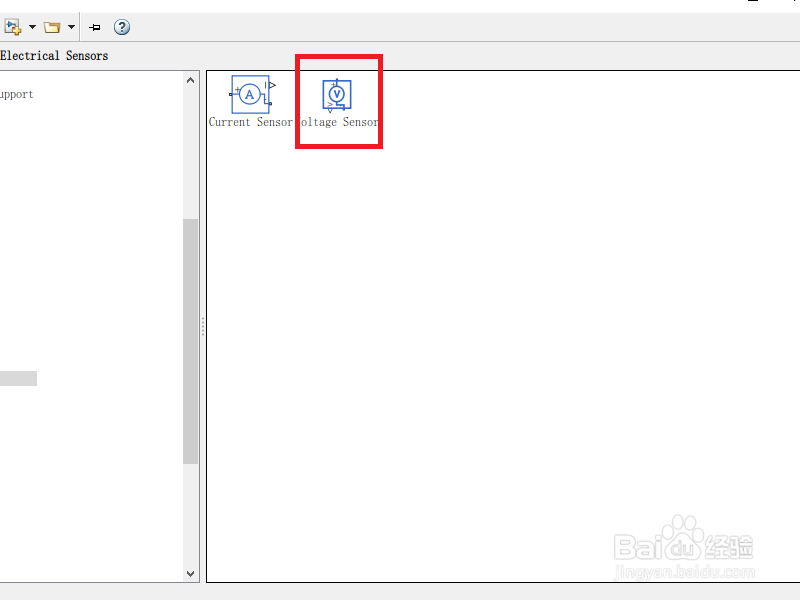

    为了便于电压观察,将voltage sensor拖入到画板中。

    4/4

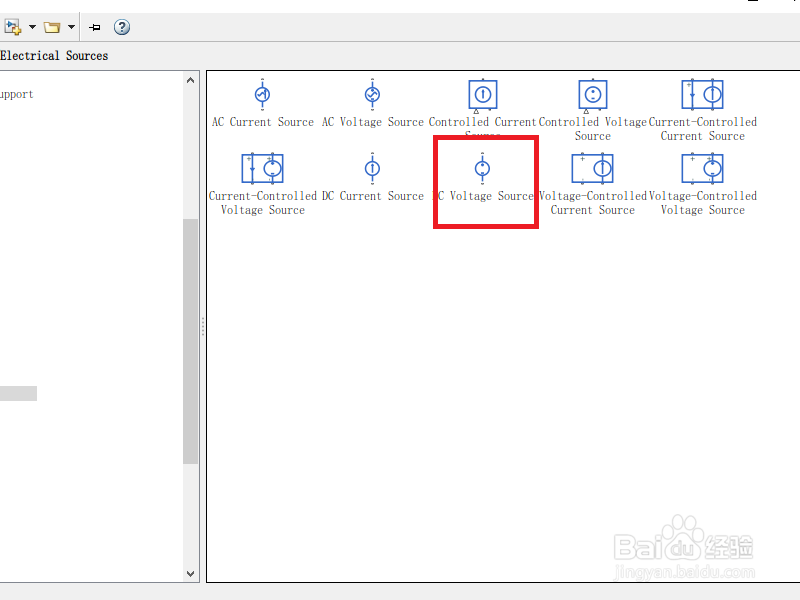

    最后,将元件库中的DC voltage source 拖入到画板中。

    二:连线与分析1/4

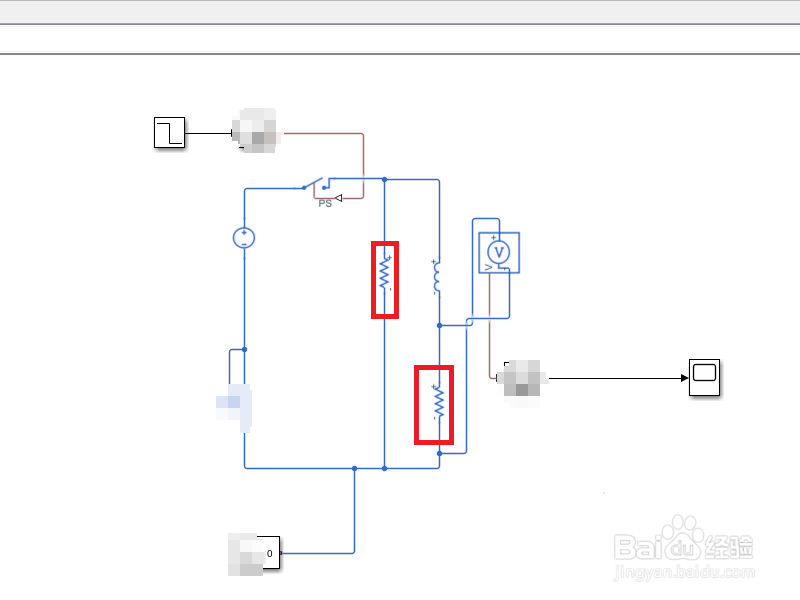

    将以上模块按照下图的电路图进行连接,然后进行仿真。

    2/4

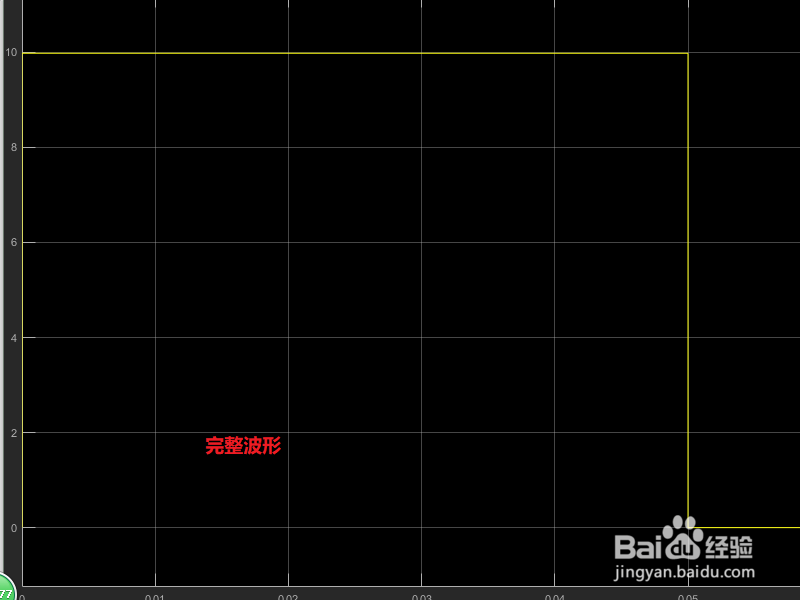

    从完整波形可以看出,整个电压波形讲过了升压和降压两个部分。

    3/4

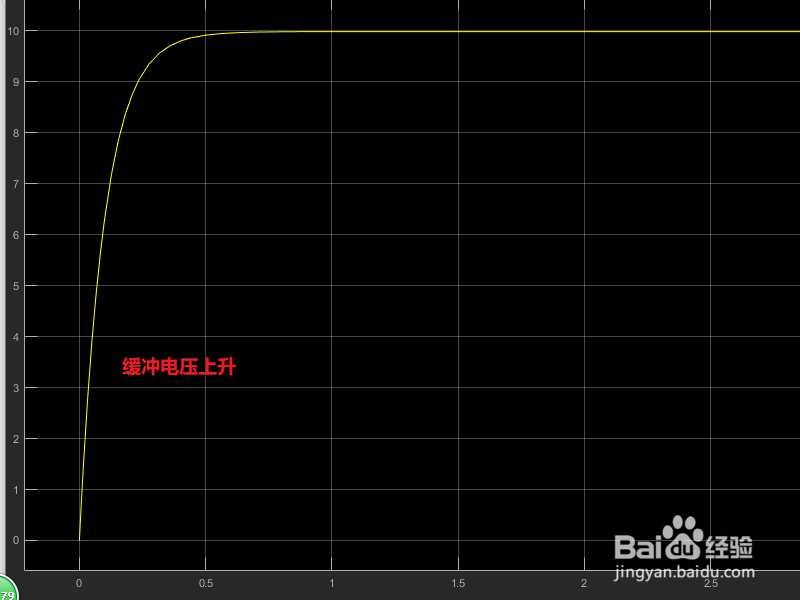

    从左侧的升压部分,可以看到因为有电感,所以电压的上升有一个过度区间。

    4/4

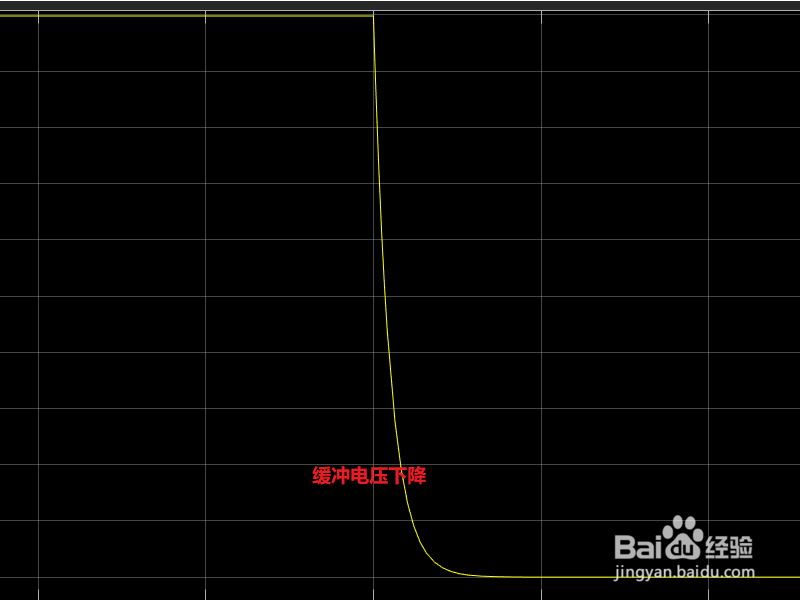

    同样,当电压降落时,从最大值到0也有一个过渡区间,这就是电感的作用。

    注意事项

    欢迎交流和投票

    SIMULINKMATLABSIMSCAPELR楞次定律
