ANSYS是一款集有限元前处理、求解、后处理于一体的大型有限元软件，可以分析结构、耦合场、流体、电磁场等许多问题。不同分析类型适合不同领域工作者求解问题需要，这里介绍下ANSYS在结构分析领域的应用作为入门。在结构分析领域主要可进行以下几个方面：1.静力学分析2.模态分析3.谐响应分析4.瞬态响应分析5.跌落分析6.屈曲分析7.谱分析8.专项（如疲劳、断裂）分析9.显示动力学分析（如碰撞分析）下面将分别进行介绍：工具/原料moreANSYS 14.0软件ANSYS其他版本软件方法/步骤1/10分步阅读

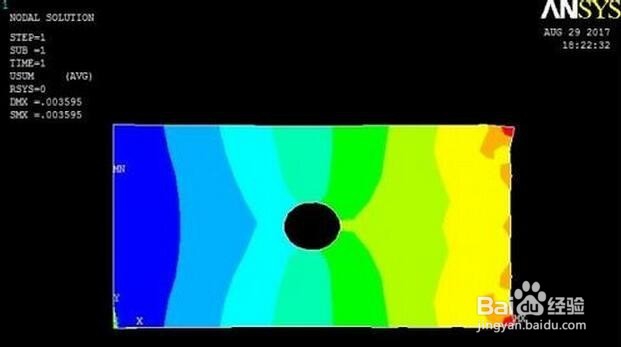

静力学分析

是一种较常用的分析类型，创建好有限元模型后，定义好载荷、边界等约束条件即可以分析求解，具体应用见下方例子。

2/10

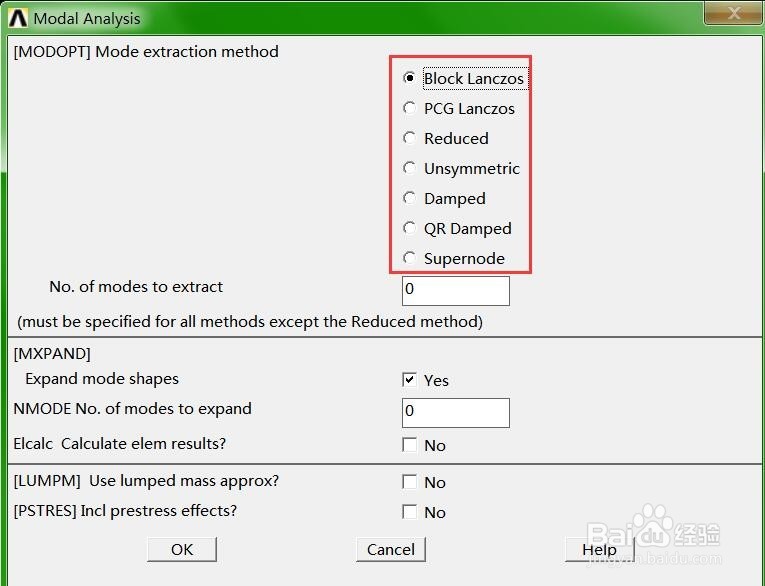

模态分析

经常用来求解结构固有频率，对其动态性能进行分析，有兰索斯、缩减等模态求解方法，详见实例。

3/10

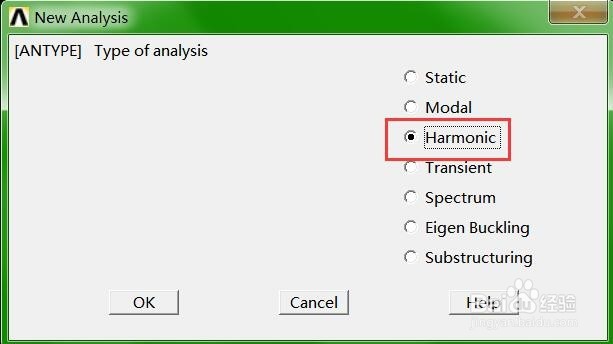

谐响应分析

常用来分析线性结构在正弦输入下的动态响应，实际是特殊的瞬态响应，通过主菜单路径SolutionAnalysis TypesNew Analysis设置分析类型为【Harmonic】详见实例。

4/10

瞬态响应分析

也叫瞬态动力学分析，可以在结构上施加变化的载荷、强制位移等，求解结构的动态响应（位移、加速度等），可以生成并保存动画，要注意的是瞬态响应分析是静力学分析计算量的3倍左右，对于大模型要考虑计算量。

5/10

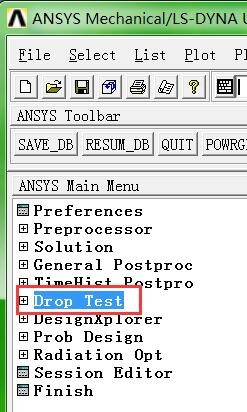

跌落分析

即进行物体的跌落仿真，如手机在每生产出样机时就可进行跌落分析，节约大量成本及时间，通过主菜单路径Drop Test进行设置仿真。

6/10

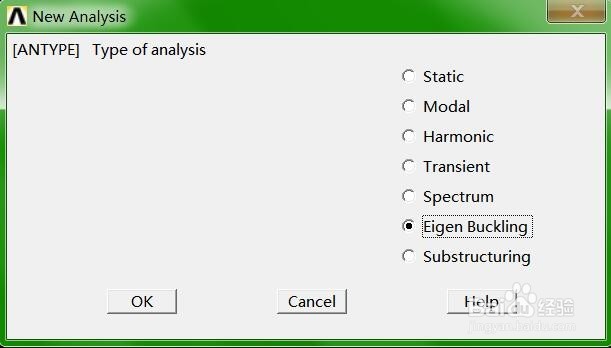

屈曲分析

即求解结构何时失稳，如杆件竖直立于水泥地面，上端施加压力，看其何时失稳变弯，通过主菜单路径SolutionAnalysisEigen Buckling设置分析类型。

7/10

谱分析

输入为功率谱等谱，在求解的模态结果上，求解结构动响应结构，通过主菜单路径SolutionAnalysisSpectrum进行选择。

8/10

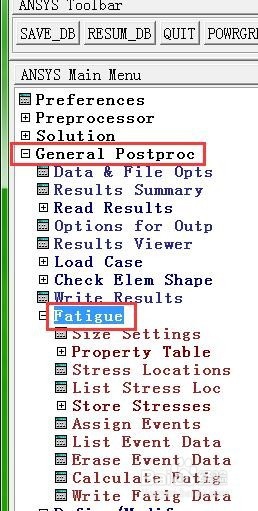

专项分析

这里介绍疲劳分析，软件中直接内置疲劳分析模块，通过主菜单路径General PostprocFatigue使用疲劳模块。

9/10

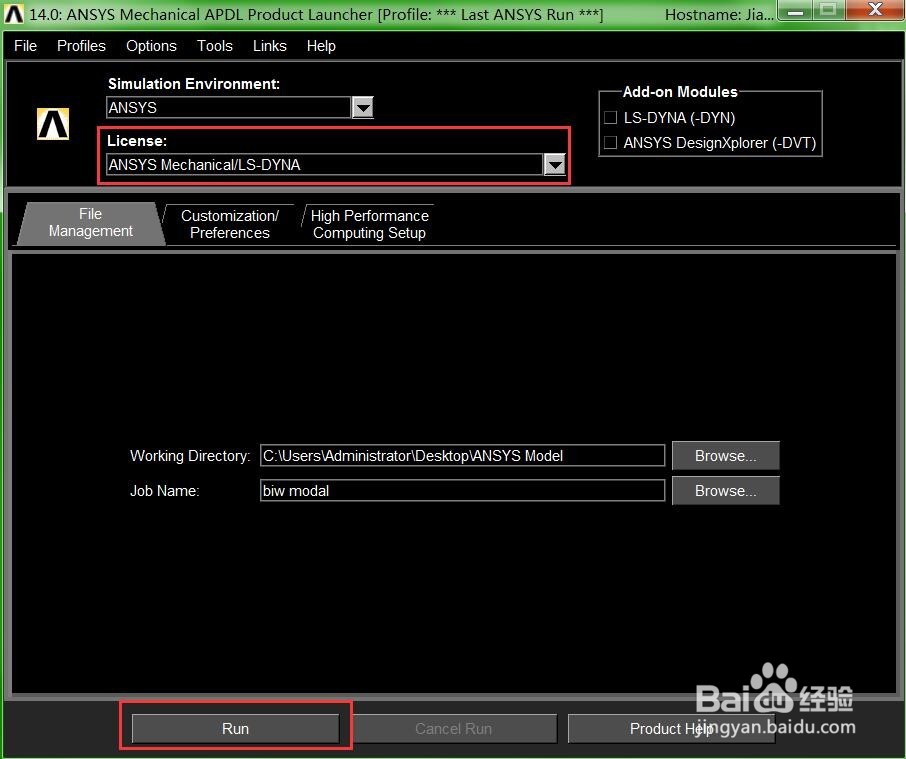

碰撞分析

是一种显示动力学分析，需要启动ANSYS LS-DYNA，其主界面和ANSYS Mechanical类似，软件启动方法及实例分别详见下方两个引用经验。

10/10

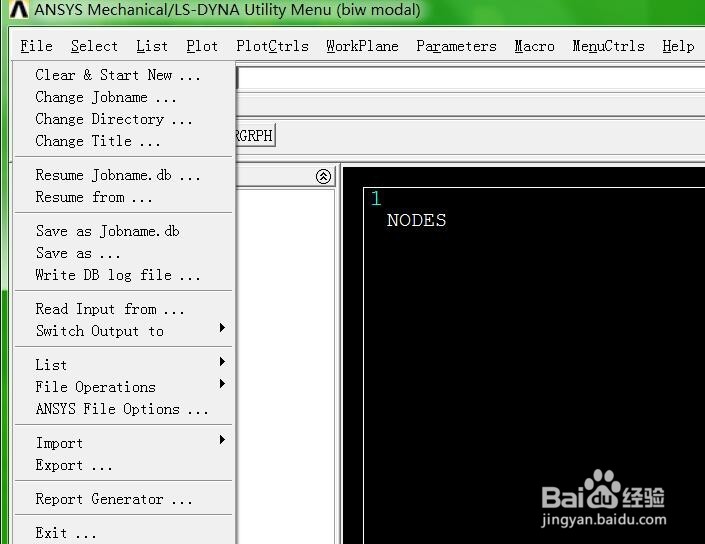

ANSYS基础操作

下方引用经验列举一些ANSYS和其他软件联合仿真时的操作技巧，需要可以查看，这就是介绍的全部内容。

注意事项

演示版本为ANSYS 14.0，其他版本具体操作可能稍有些差异，不过不大
