订阅如何在AutoCAD软件中绘制装配体
来源：网络收集 点击： 时间：2024-02-22【导读】：
初学AutoCAD过程中，绘制零件之后，需要组成装配体，新手往往不知所措，下面我们介绍一种比较简便的方法工具/原料more电脑AutoCAD软件方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

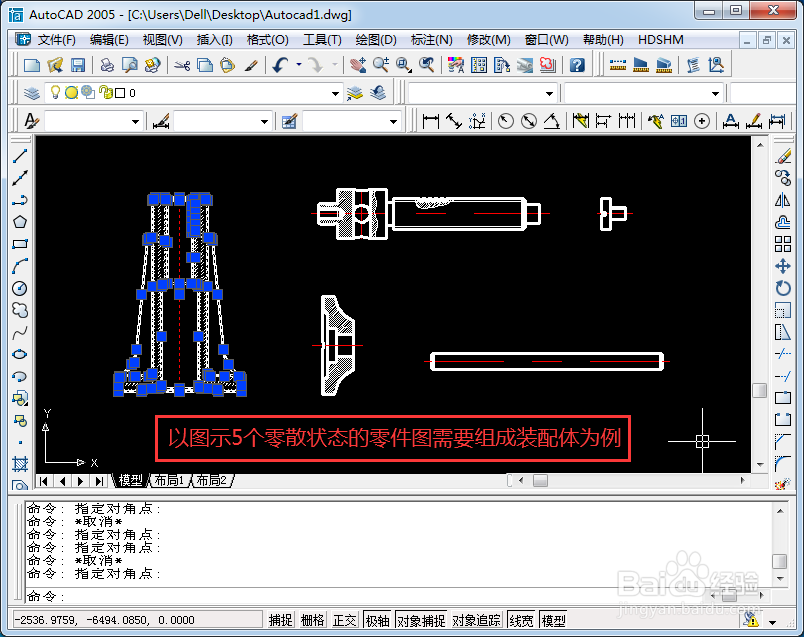

以戴贪图示5个零散状态的零件图需要组成装配体为例

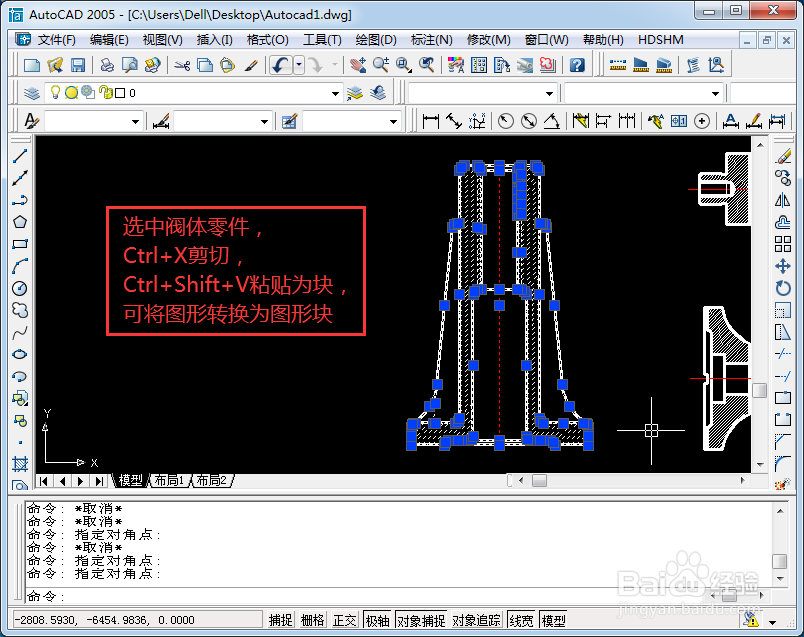

2/7选中阀体零件，Ctrl+X剪切，Ctrl+Shift+V粘贴为块，沃蚊可将图形转换为图形块

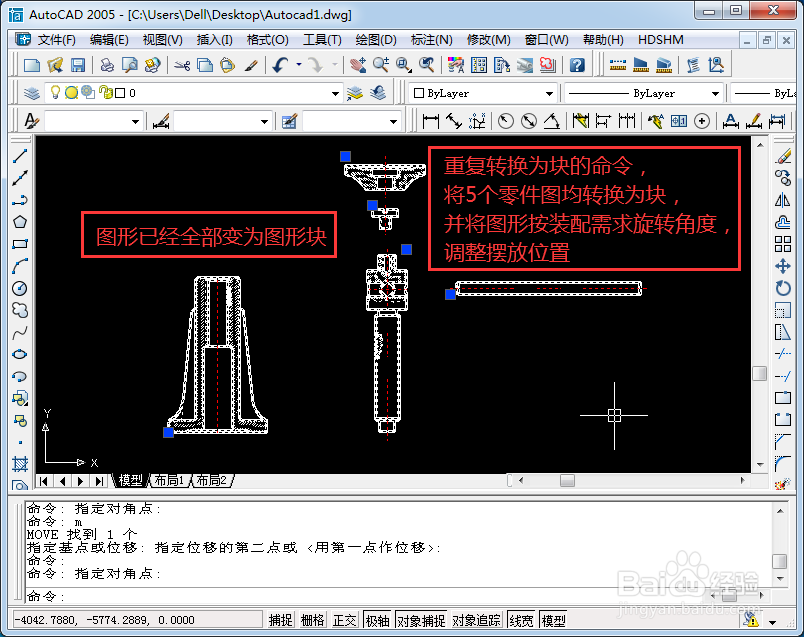

3/7重复转换为块的命令，囊政码将5个零件图均转换为块，并将图形按装配需求旋转角度，调整摆放位置

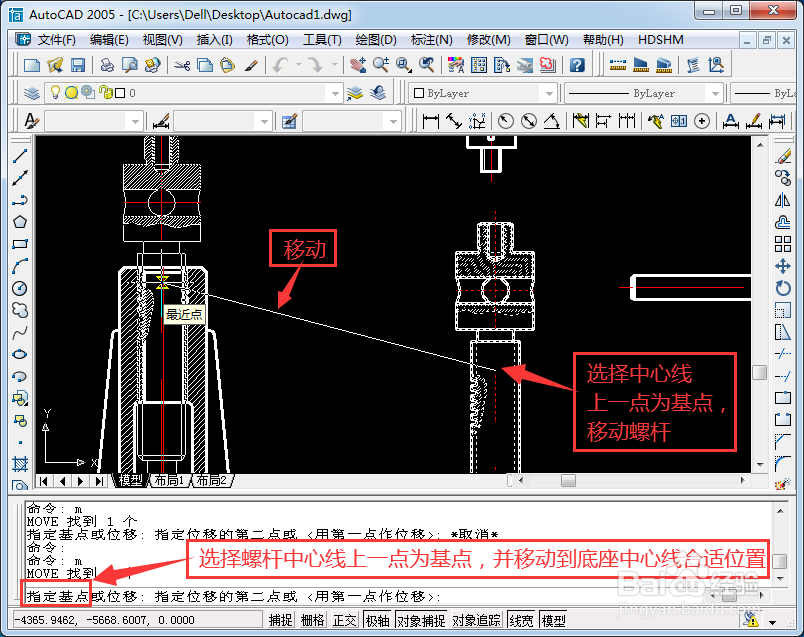

4/7选择螺杆中心线上一点为基点，并移动到底座中心线合适位置

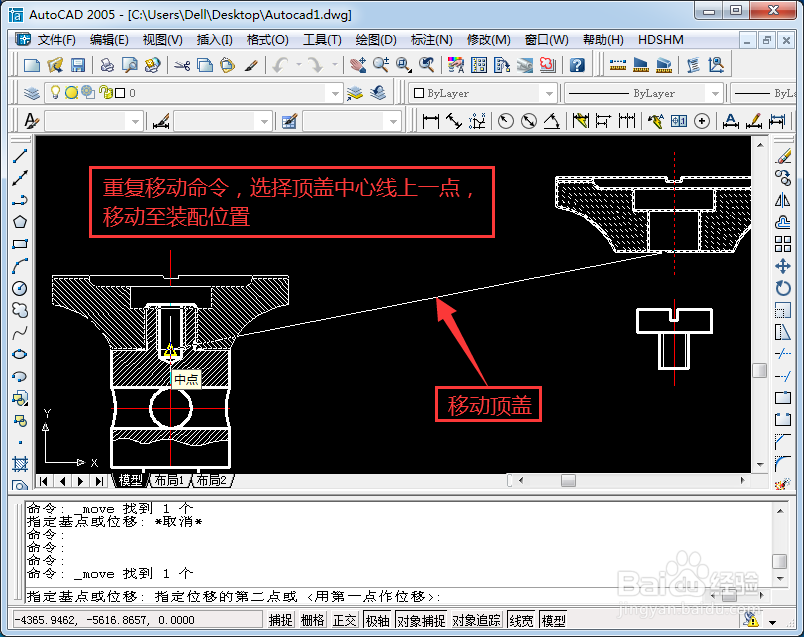

5/7重复移动命令，选择顶盖中心线上一点，移动至装配位置

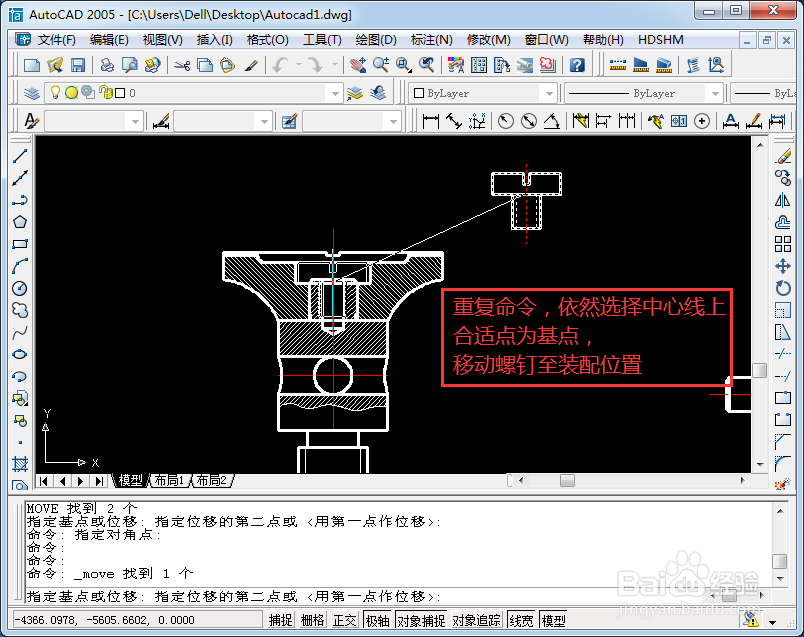

6/7重复命令，依然选择中心线上合适点为基点，移动螺钉至装配位置

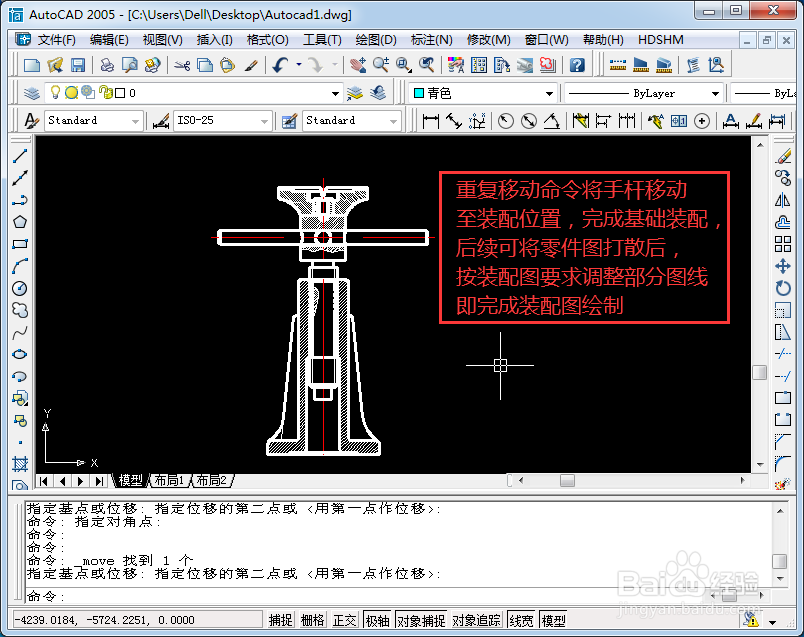

7/7重复移动命令将手杆移动至装配位置，完成基础装配，后续可将零件图打散后，按装配图要求调整部分图线即完成装配图绘制
注意事项注意练习使用图形块的方式组装装配体
注意装配体零件特殊装配点的选择
