solidworks如何绘制凸台(二)
来源:网络收集 点击: 时间:2024-05-03【导读】:
SolidWorks是一款3D建模软件,也是结构设计从业者需要了解的一款3D画图软件,Solidworks有功能强大、易学易用和技术创新三大特点,这使得SolidWorks 成为主流的三维建模工具。solidworks如何绘制凸台呢?品牌型号:solidworks 2013系统版本:win10 电脑方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
总结1/1
注意事项

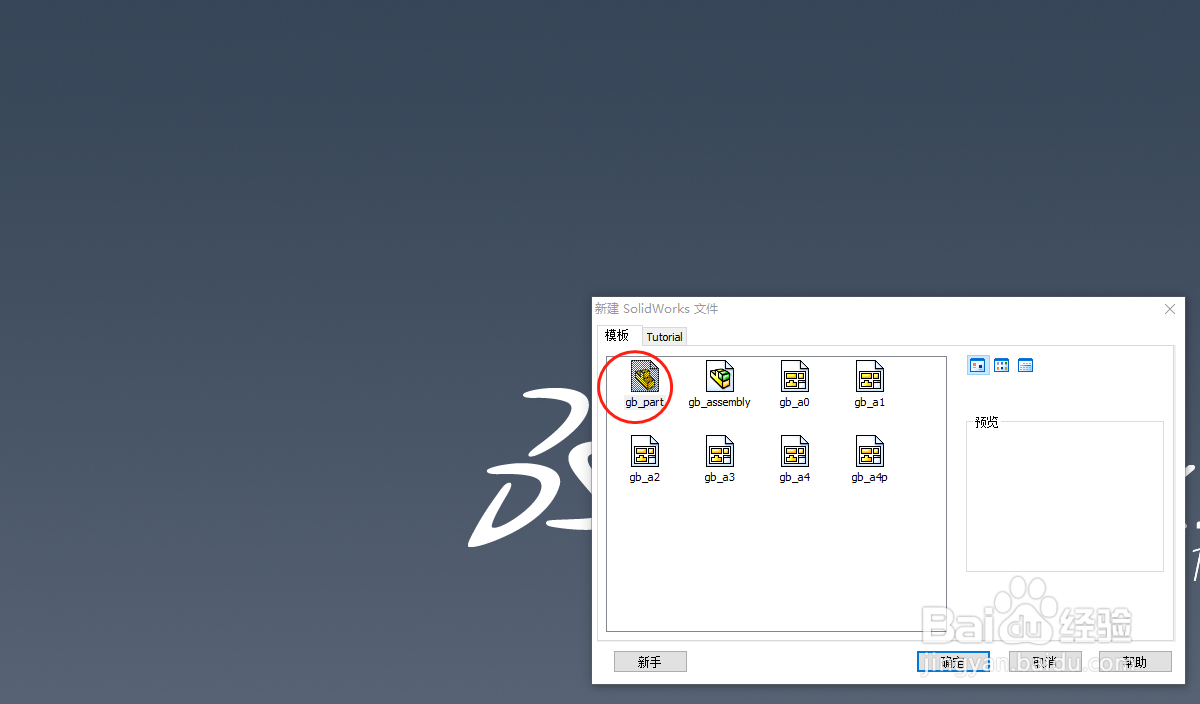

第一步,打开软件进入solidworks工作界面,新建一个零件,进入绘图界面;

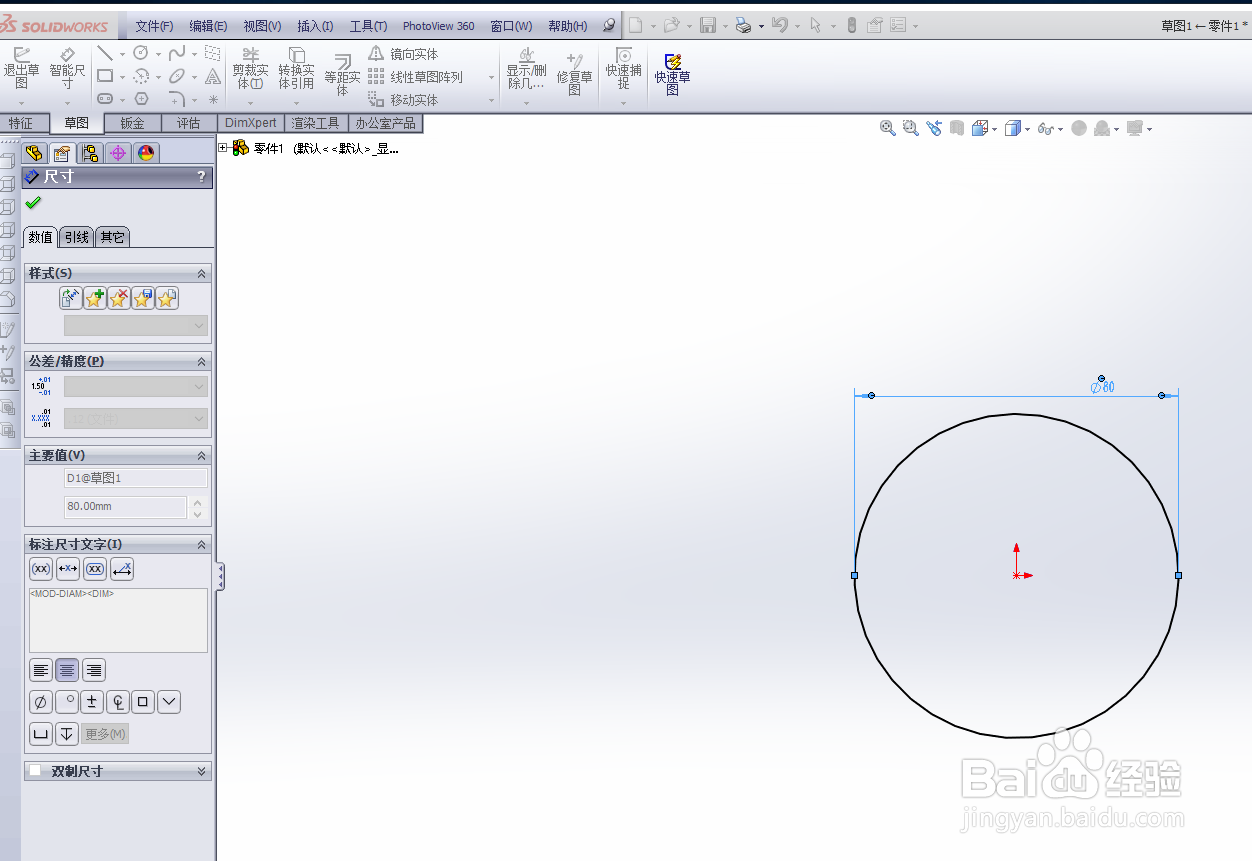

第二步,利用草图工具-圆,绘制一个半径=40mm的圆;

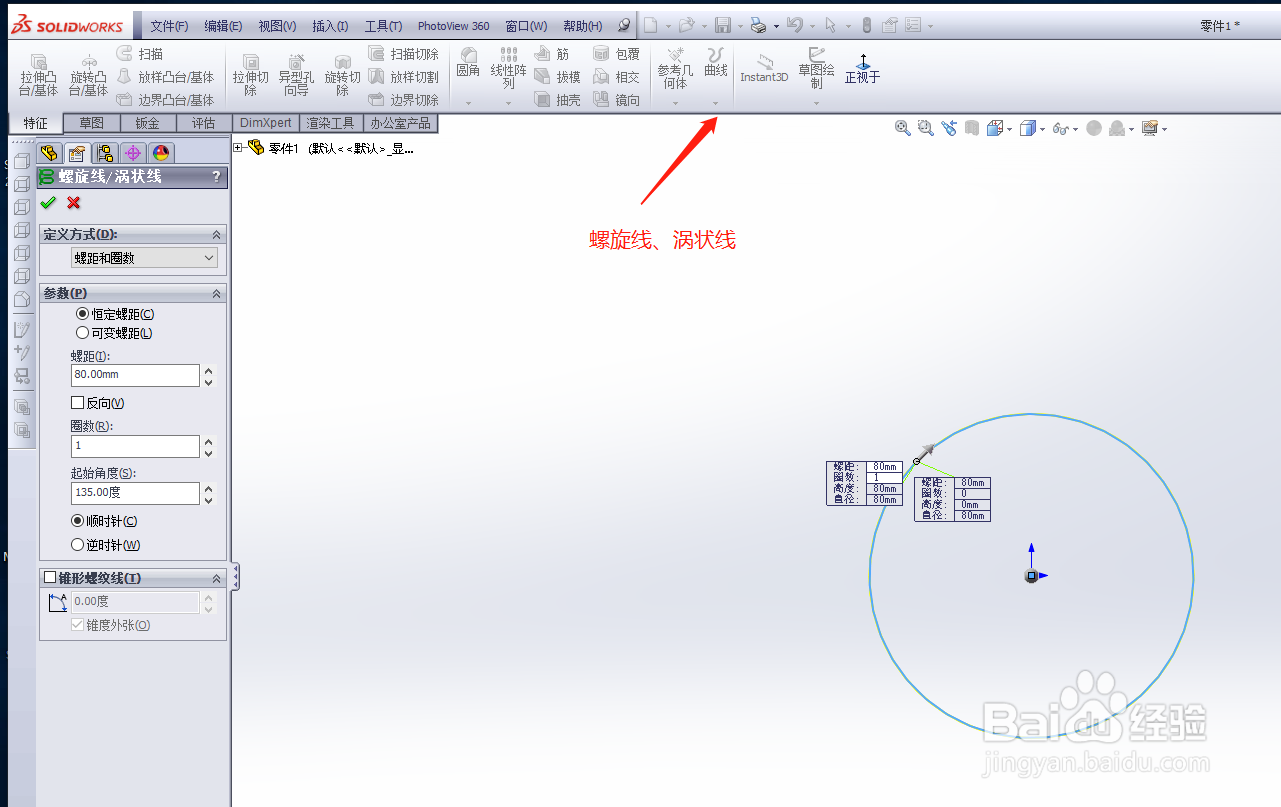

第三步,选择特征工具栏中的曲线命令,选择螺旋线/涡状线;

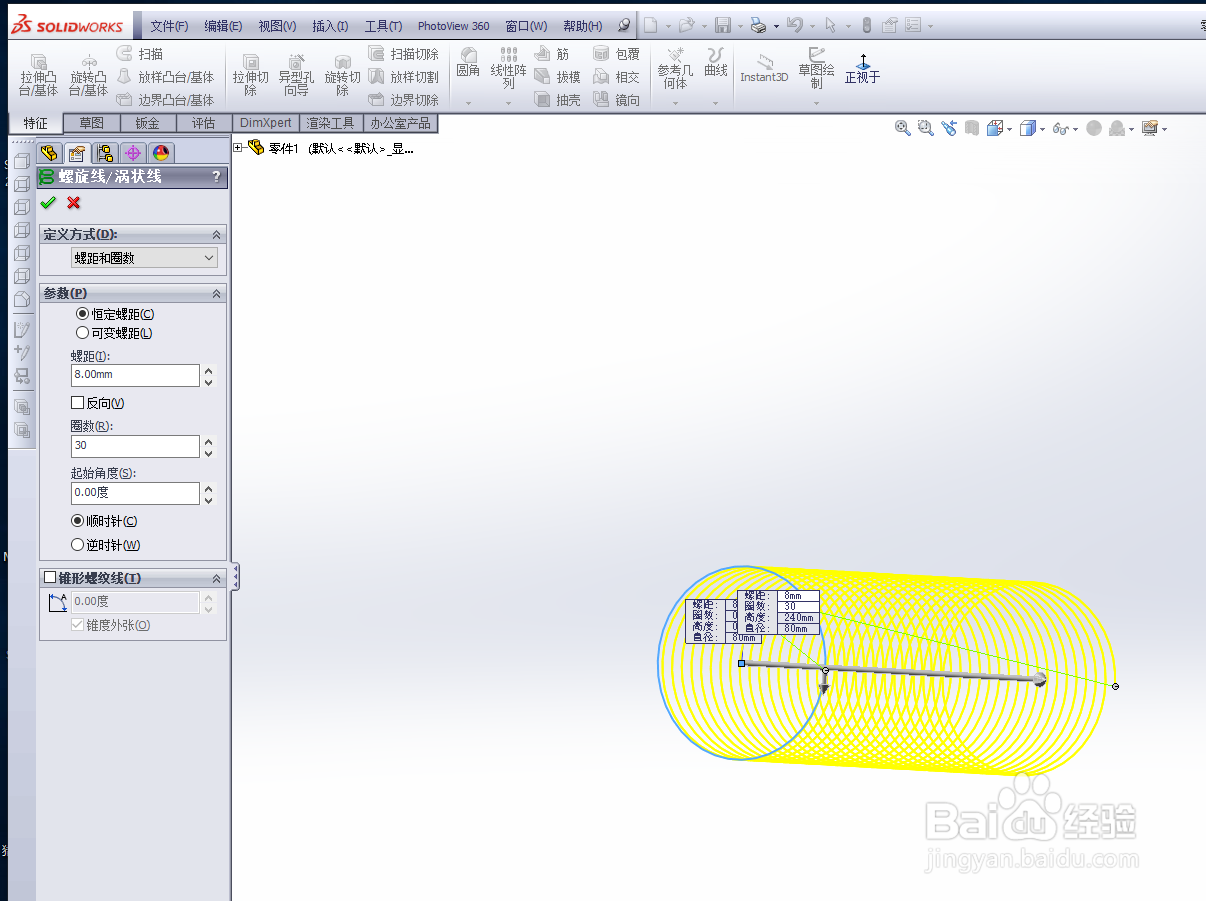

第四步,然后进入螺旋的参数设置,螺距、螺旋圈数、起始角度、顺时针/逆时针、可变螺距等,设置好点击确定即可生成一条螺旋线;

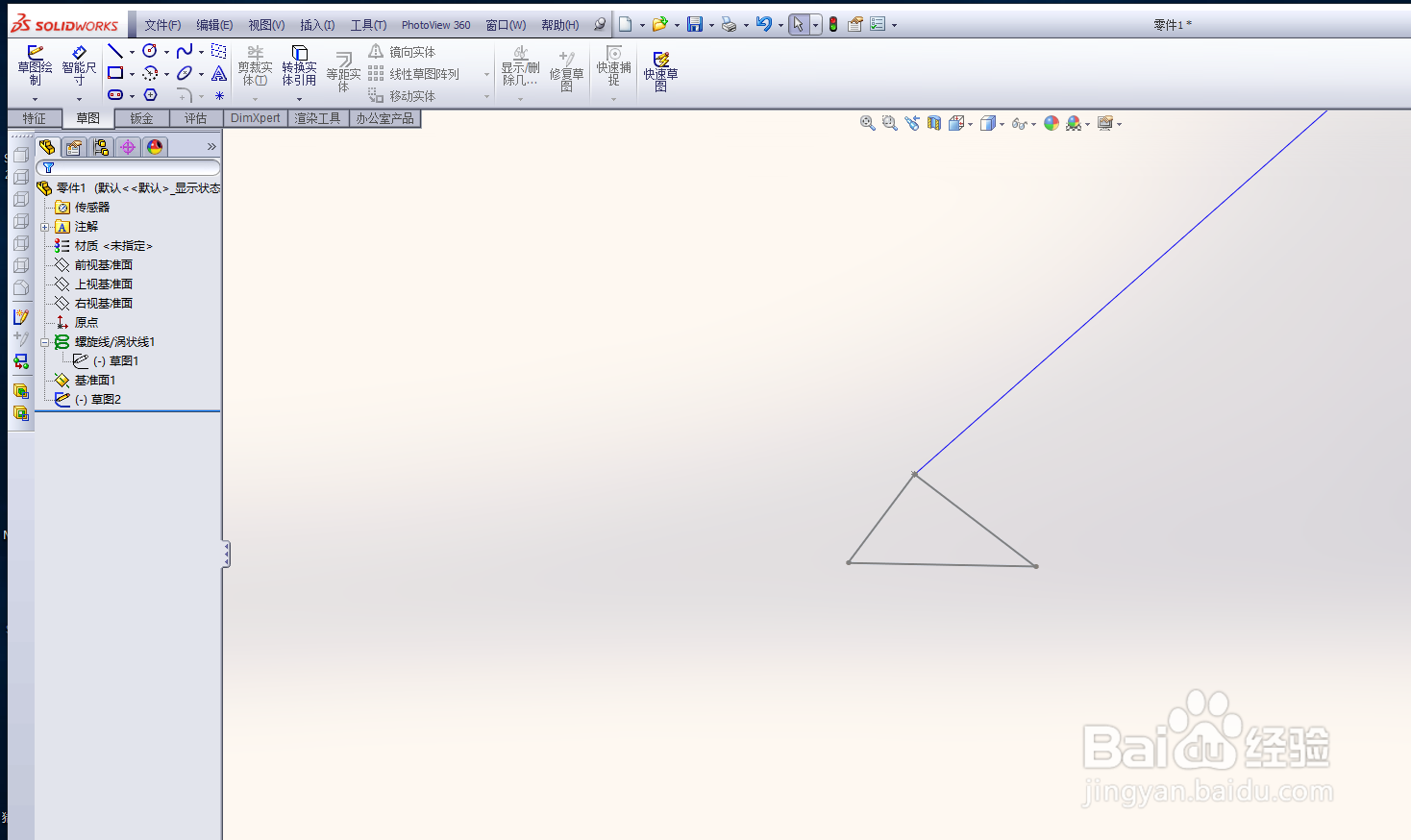

第五步,再次选择合适的基准面,在曲线的端点处绘制一个小尺寸的三角形;

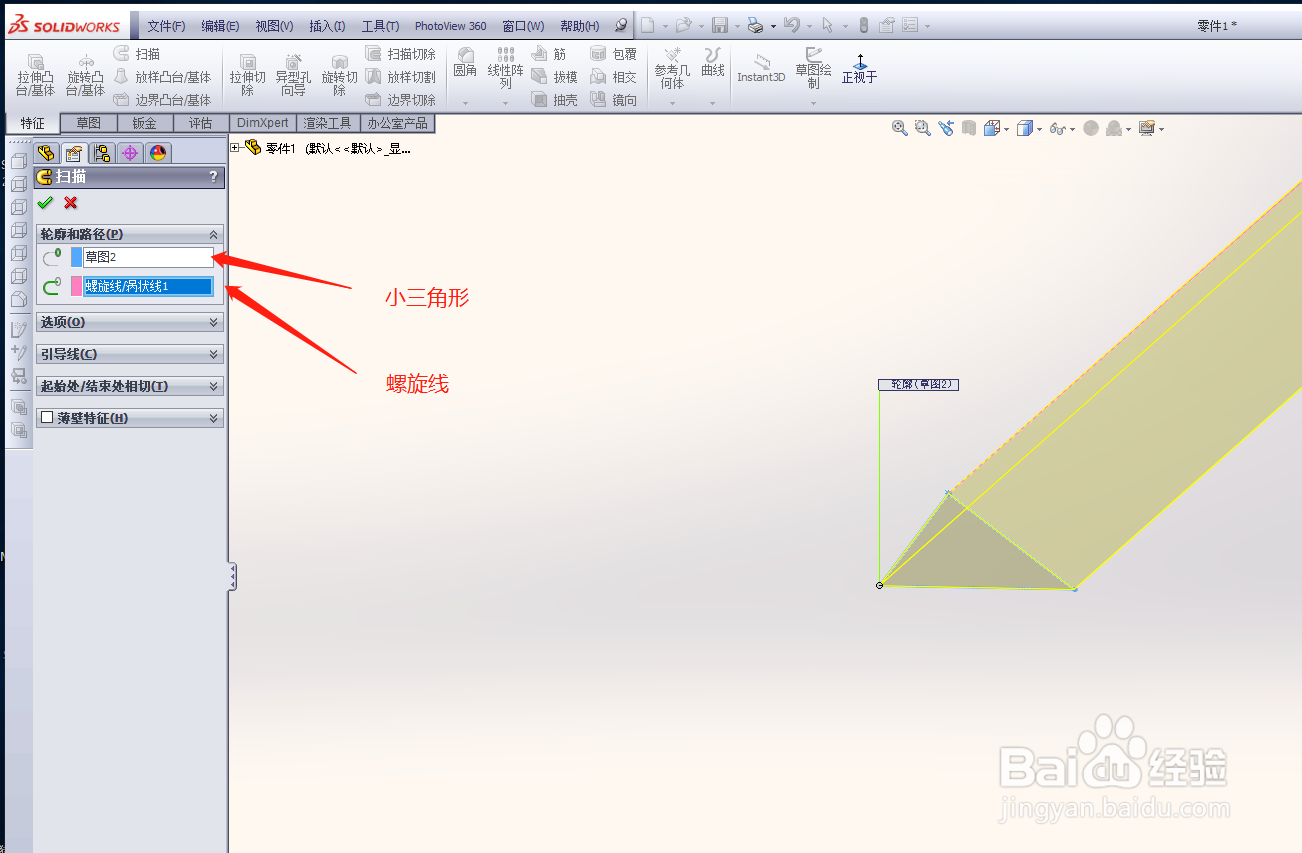

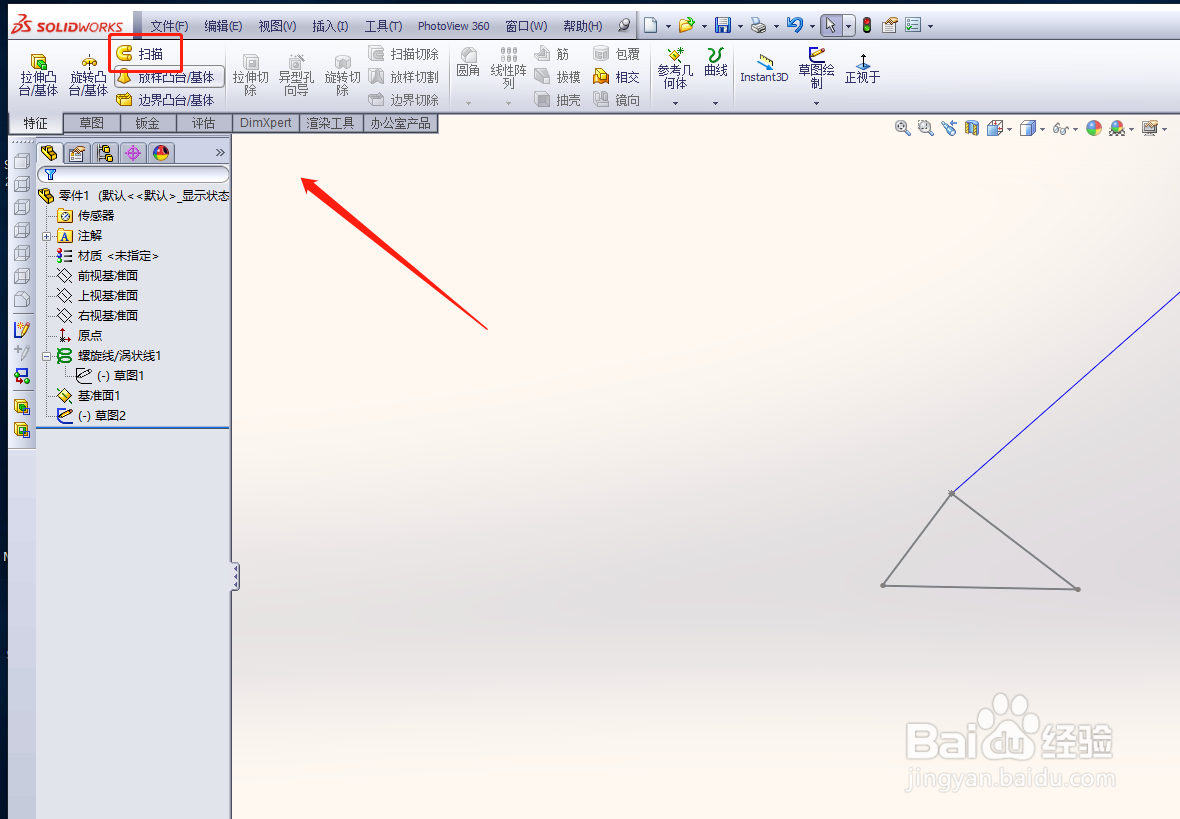

第六步,选择特征工具栏的扫描命令,轮廓选择小三角形,路径选择螺旋线,点击确定即可生成螺旋体。

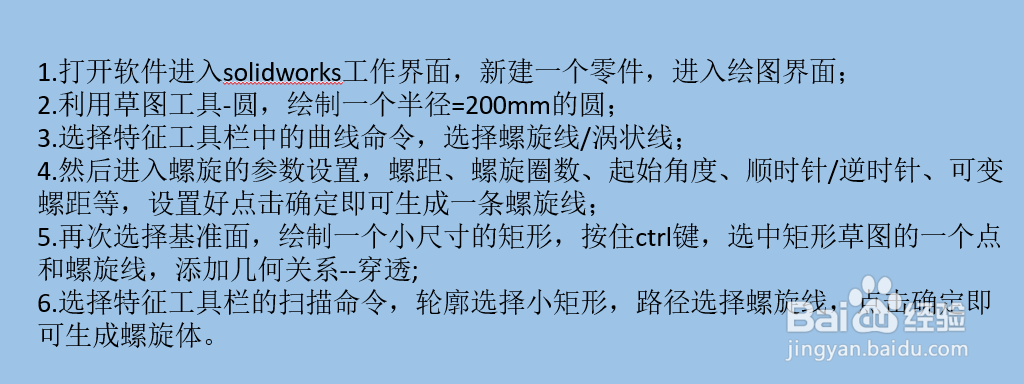

1.打开软件进入solidworks工作界面,新建一个零件,进入绘图界面;
2.利用草图工具-圆,绘制一个半径=200mm的圆;
3.选择特征工具栏中的曲线命令,选择螺旋线/涡状线;
4.然后进入螺旋的参数设置,螺距、螺旋圈数、起始角度、顺时针/逆时针、可变螺距等,设置好点击确定即可生成一条螺旋线;
5.再次选择基准面,绘制一个小尺寸的矩形,按住ctrl键,选中矩形草图的一个点和螺旋线,添加几何关系--穿透;
6.选择特征工具栏的扫描命令,轮廓选择小矩形,路径选择螺旋线,点击确定即可生成螺旋体。

以上是SolidWorks草图中如何绘制螺旋体的方法,对你有所帮助54
