SolidWorks如何建模8x20的带孔销？工具/原料more电脑SolidWorks软件方法/步骤1/11分步阅读

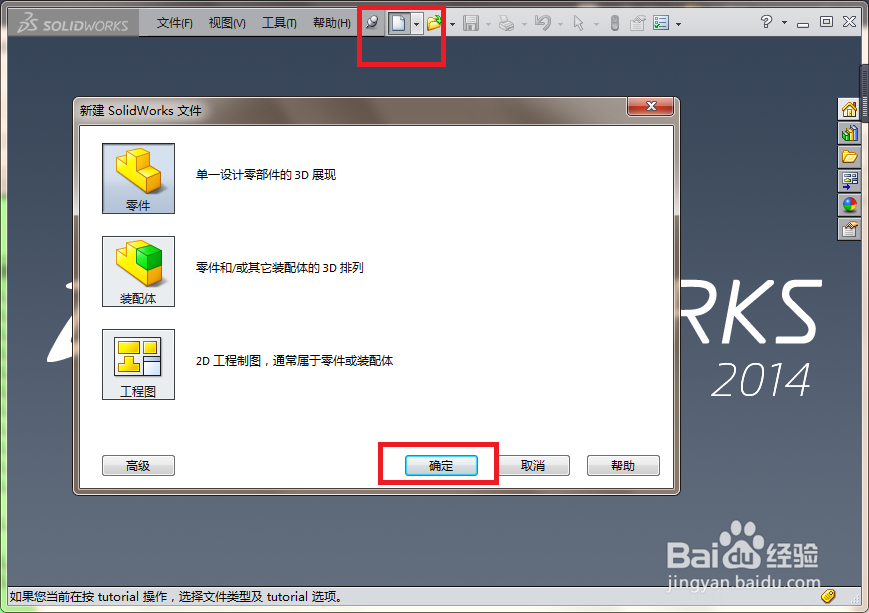

打SolidWorks软件，

新建一个SolidWorks零件文件，

使软件进入到三维界面，

创建对话框如下图所示。

2/11

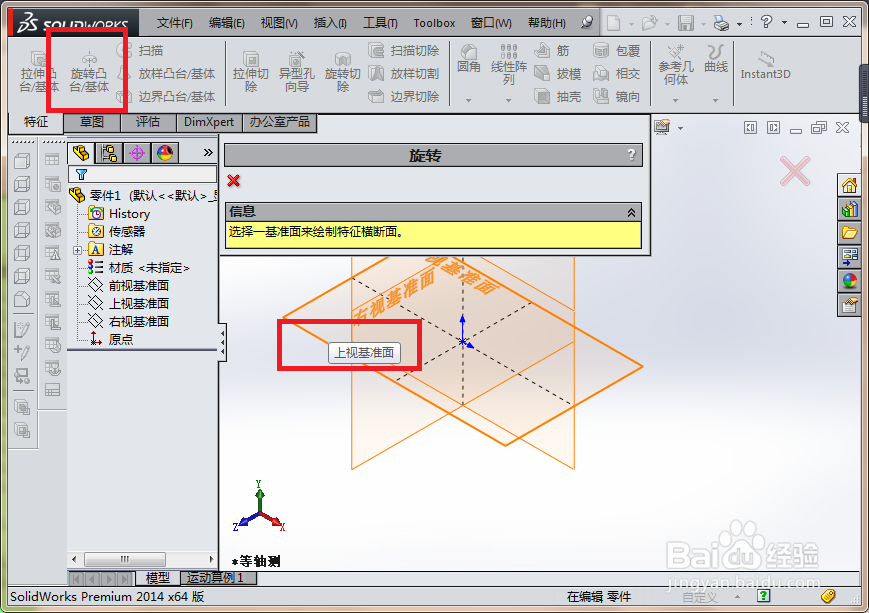

如下图所示，

首先点击工具栏中的“旋转凸台/基体”图标，激活该命令，

2、点击软件弹出的三个基准面中的“上视基准面”。

3/11

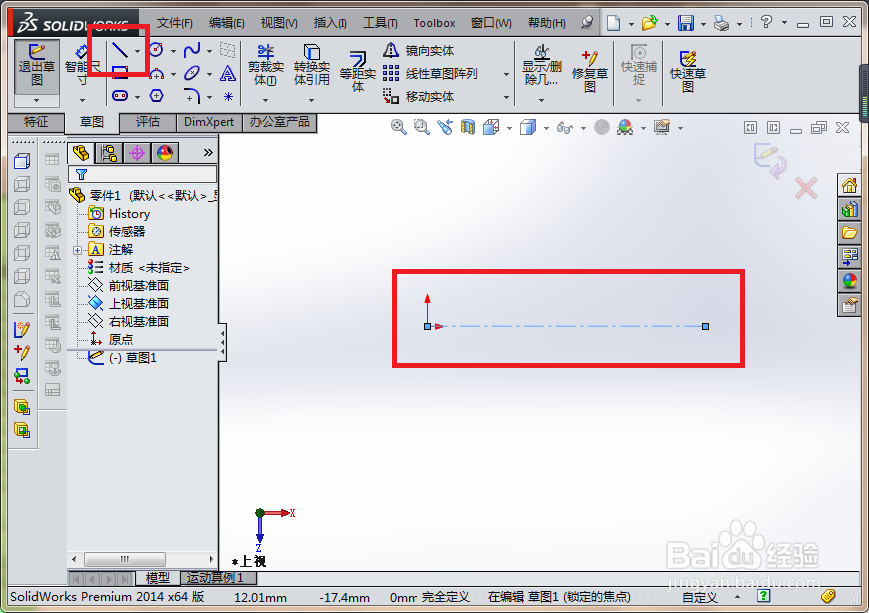

如下图所示，

通过旋转方式进入的草图，

首先都是画中心线。

4/11

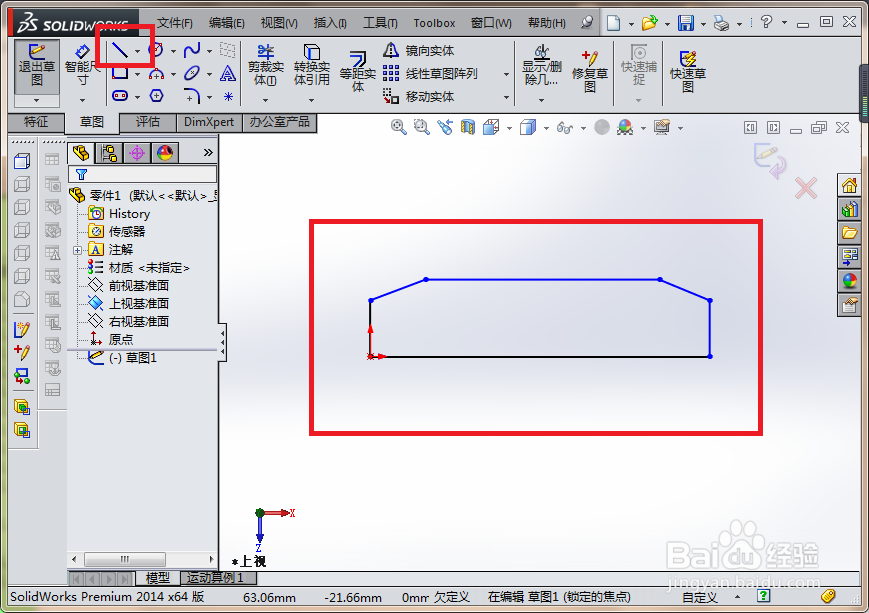

如下图所示，

激活直线命令，

根据GB/T880所示图形，画出轮廓。

5/11

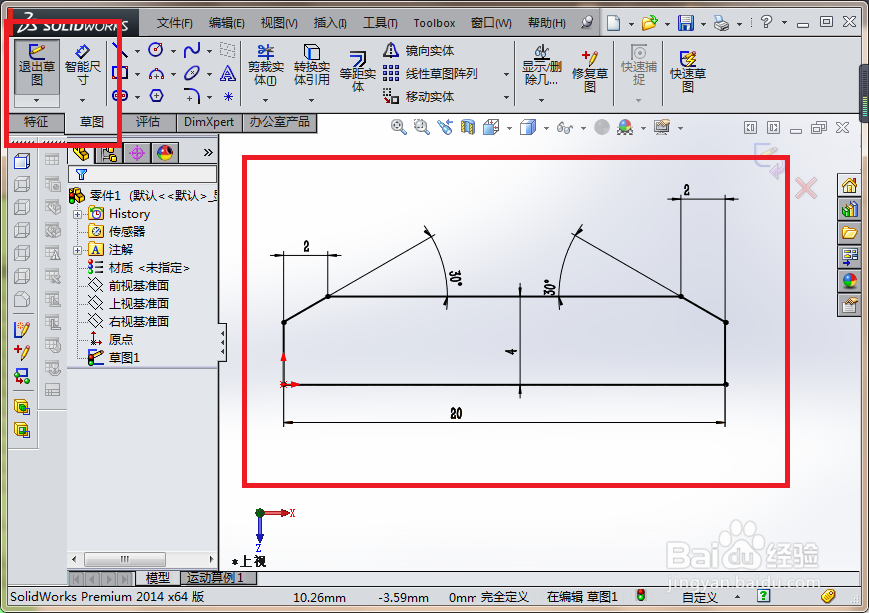

如下图所示，

激活智能尺寸，

根据GB/T880查询所得的具体尺寸数据进行标注。

6/11

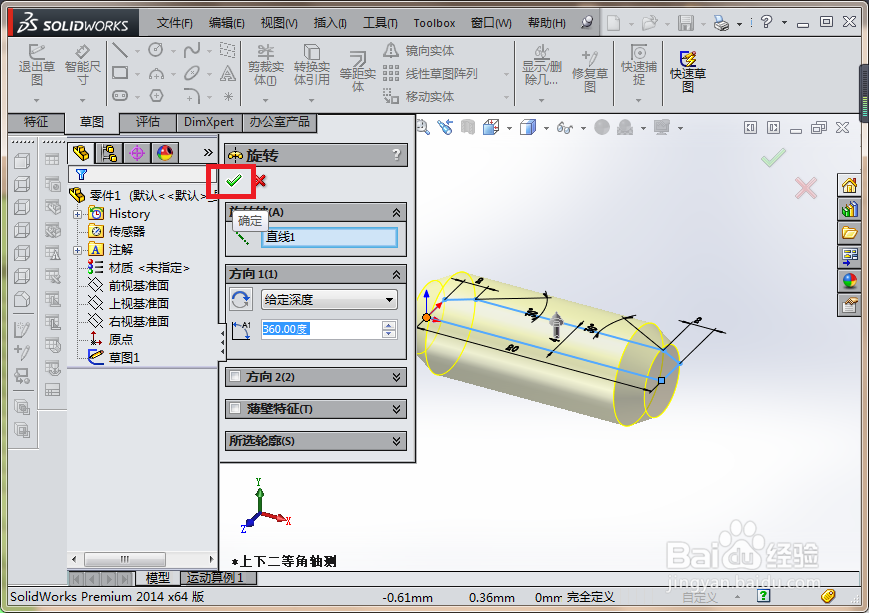

如下图所示，

预览效果，

打√。

7/11

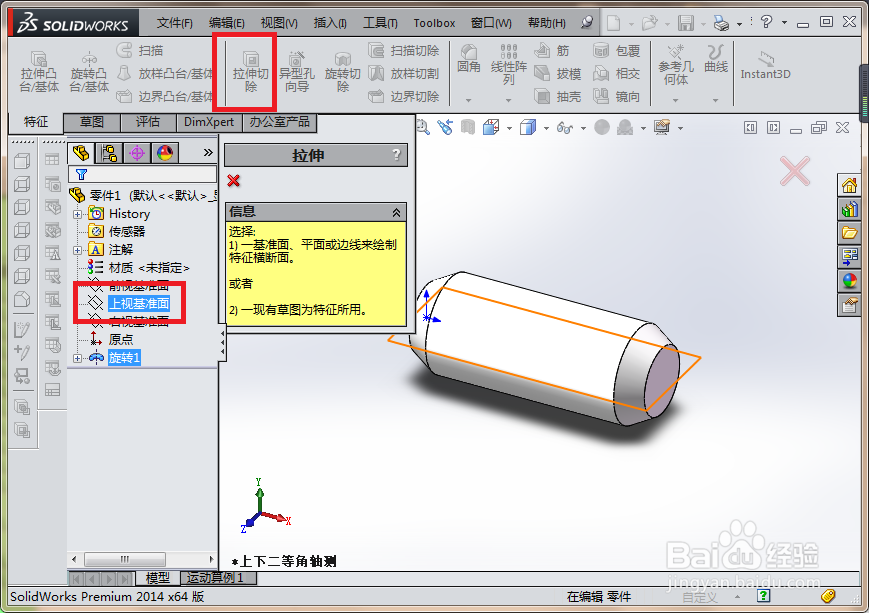

如下图所示，

首先点击工具栏中的“拉伸切除”图标，

然后点击设计树中的“上视基准面”。

8/11

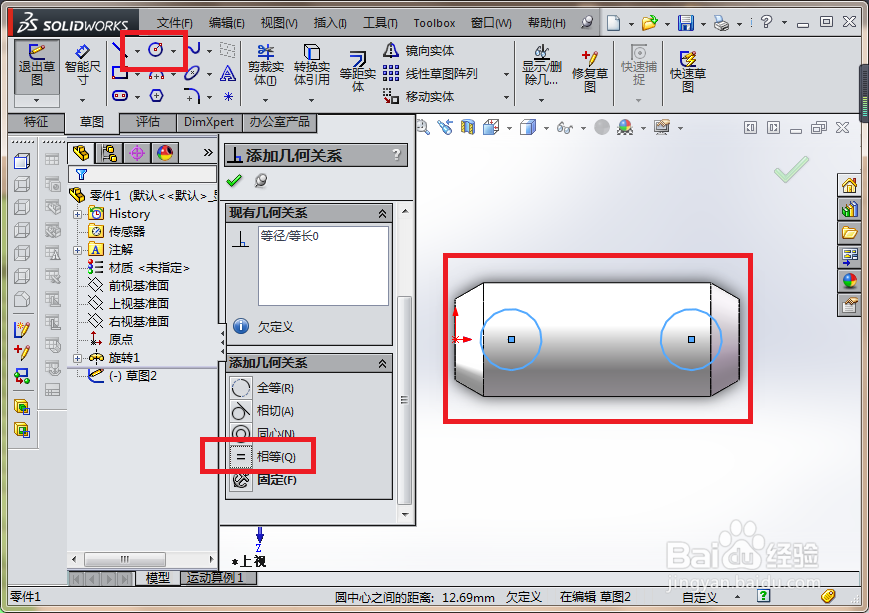

如下图所示，

进入草图，

激活圆命令，

画两个圆，圆心与坐标原点都在同一水平线上，

添加约束，两圆相等。

9/11

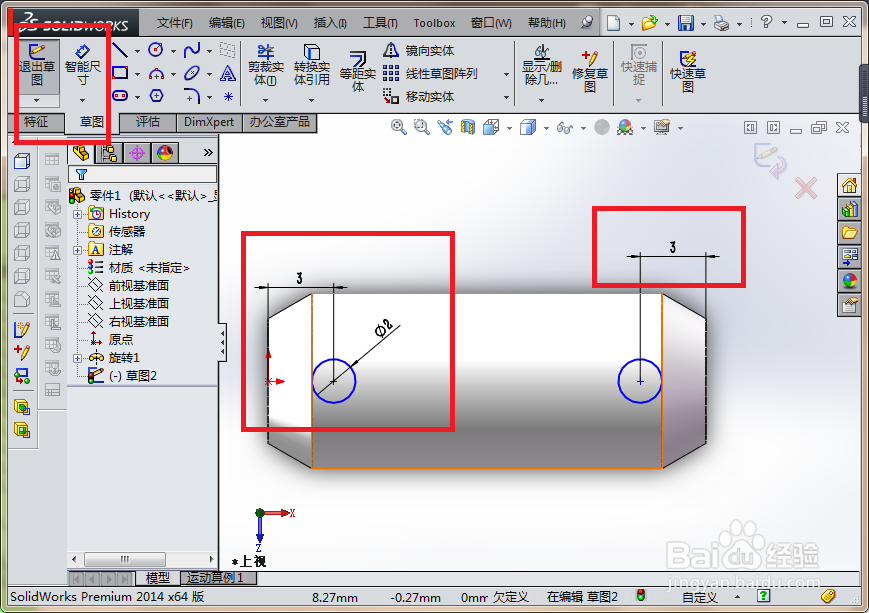

如下图所示，

激活“智能尺寸”命令，

首先标注圆直径ø2，

然后标注两圆心距离两端边线都为3，

然后就可以“退出草图”了。

10/11

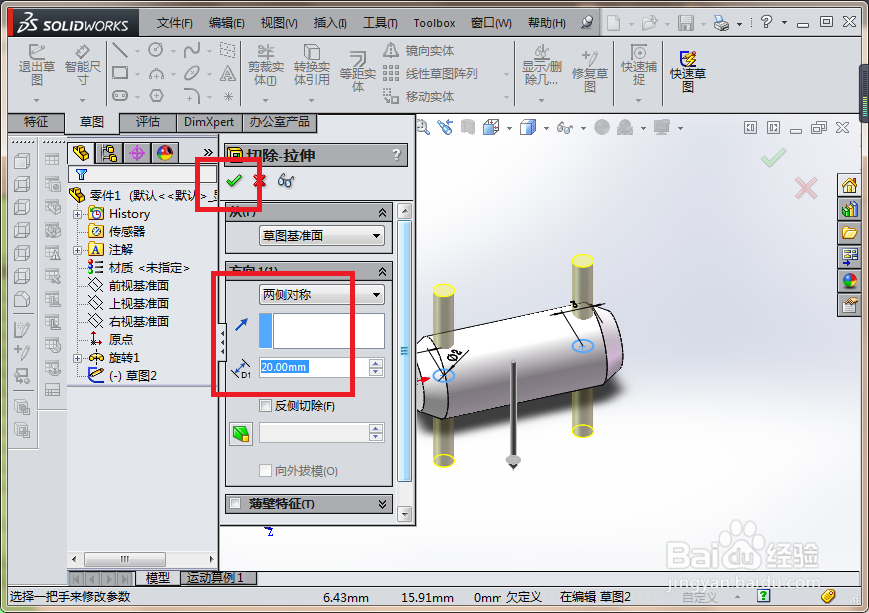

如下图所示，

回到“切除-拉伸”对话框，

拉伸方式设为“两侧对称”，

拉伸距离超过实体即可，笔者设置为20，

看着预览效果，可以打√了。

11/11

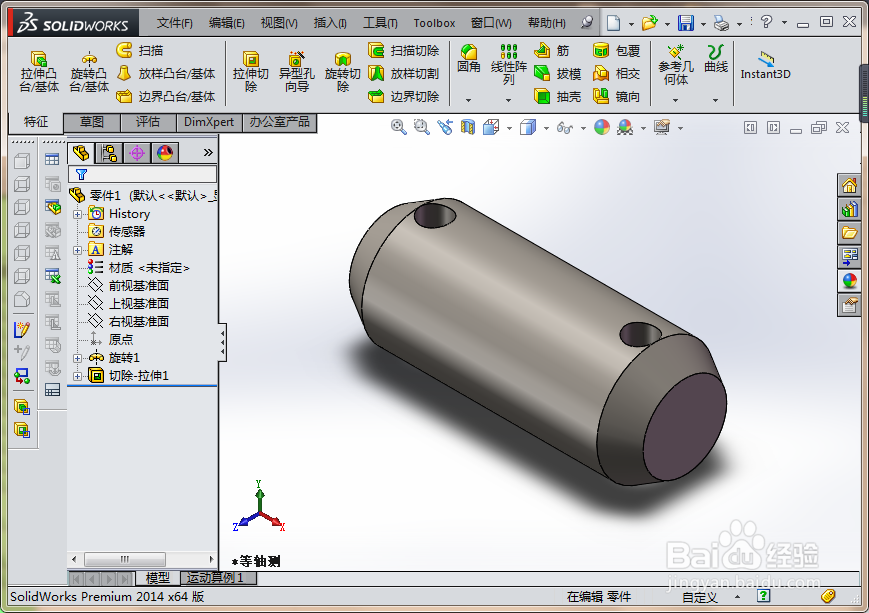

如下图所示，

这是上色之后的效果，杠杠的。
