如下图所示的曲面凸起文字，UG10.0中如何用拉伸的方式床架这么个凸起文字。工具/原料more电脑UG10.0软件方法/步骤1/7分步阅读

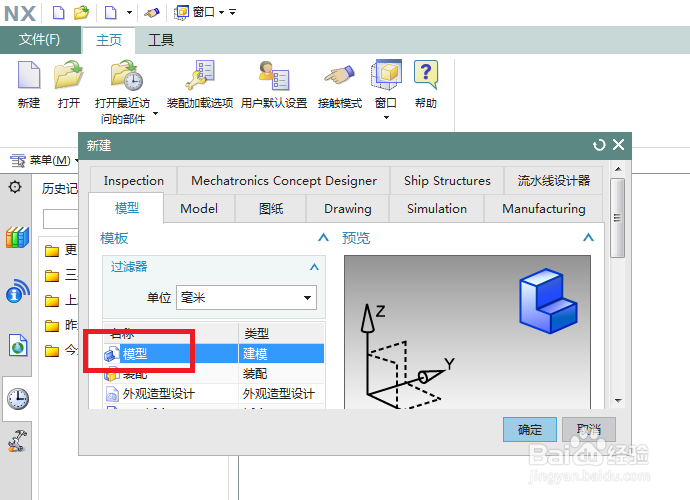

如下图所示，

打开UG10.0软件，

新建一个空白的模型文件。

2/7

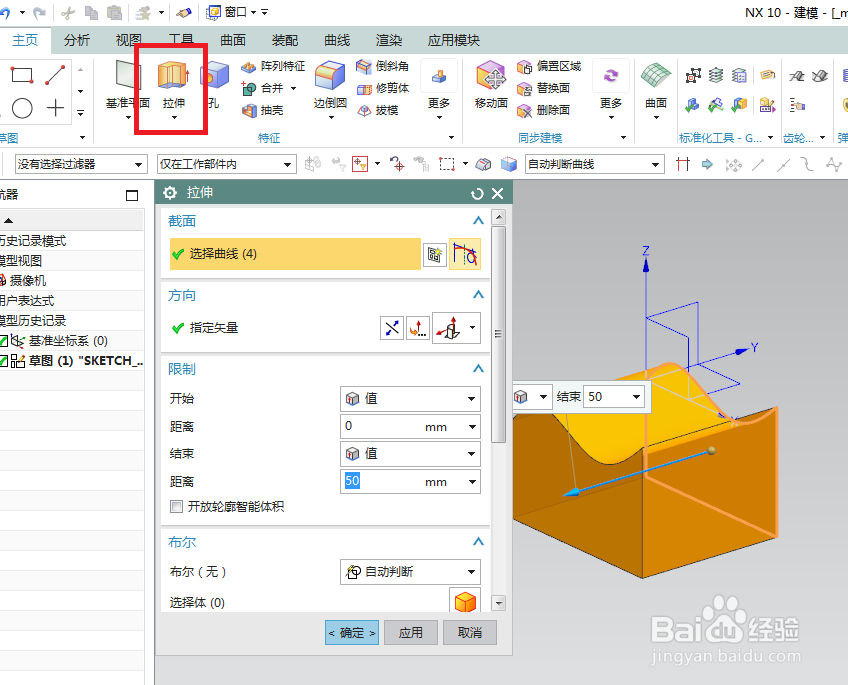

如下图所示，

1、激活拉伸命令，

2、以XZ平面为草图平面创建草图，画一个上边线为样条曲线的封闭轮廓，

3、拉伸一个带曲面的实体。

作为后面演示所用。

3/7

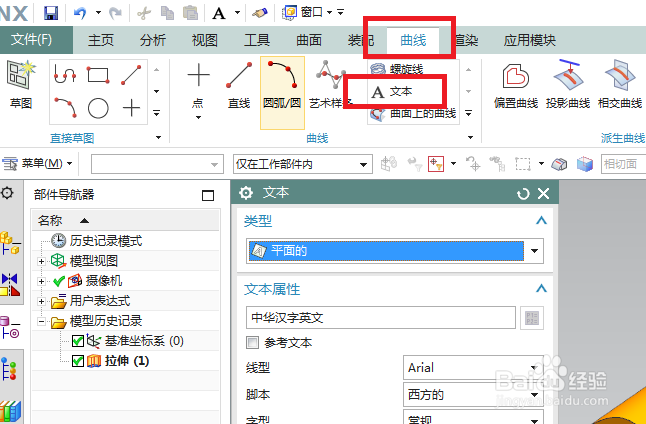

如下图所示，

1、点击标题栏中的“曲线”，

2、在曲线工具栏中点击“文本”图标，激活文本命令，然后就弹出文本对话框，可以看到默认的类型为“平面的”，

4/7

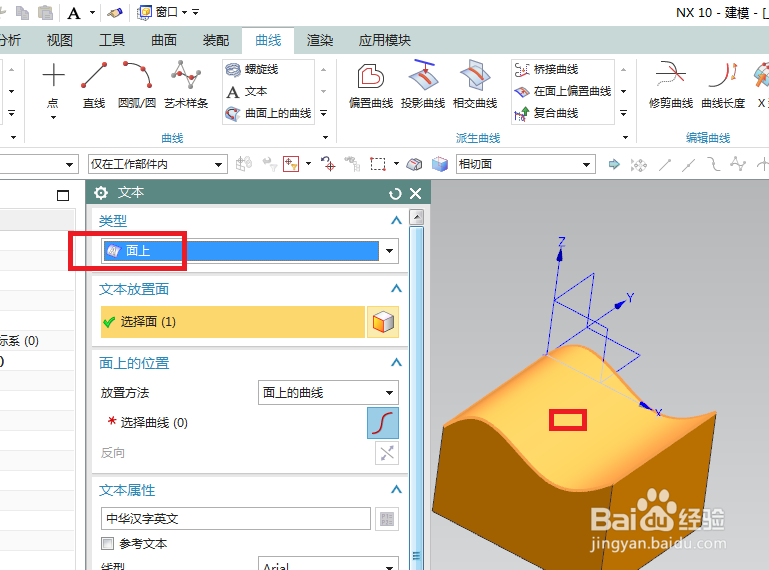

如下图所示，

首先将类型改成“面上”，

然后点击实体中的曲面。

5/7

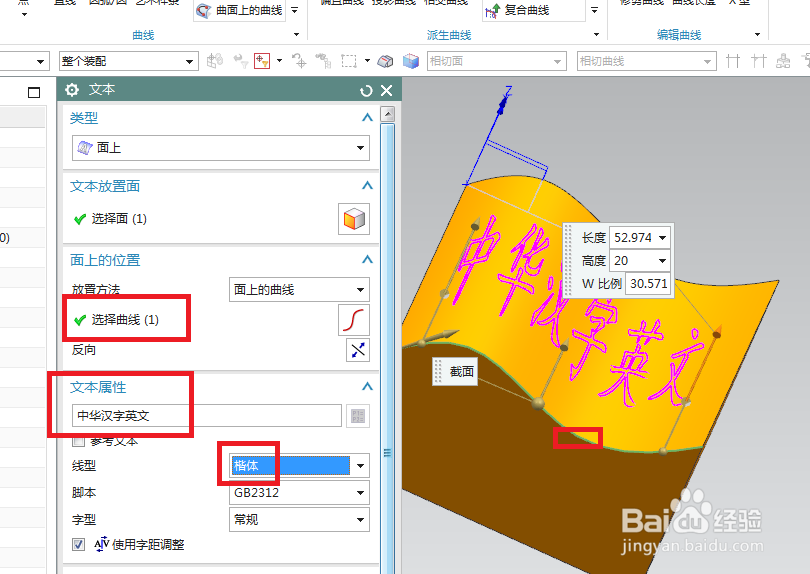

如下图所示，

1、选择曲线一栏我们选择实体中的曲线边线，

2、文本内容原来就有，也可以改成我们想要的，

3、线型改成“楷体”或者其他可以拉伸出实体的字体，

4、点击“确定”，完成文字的创建。

6/7

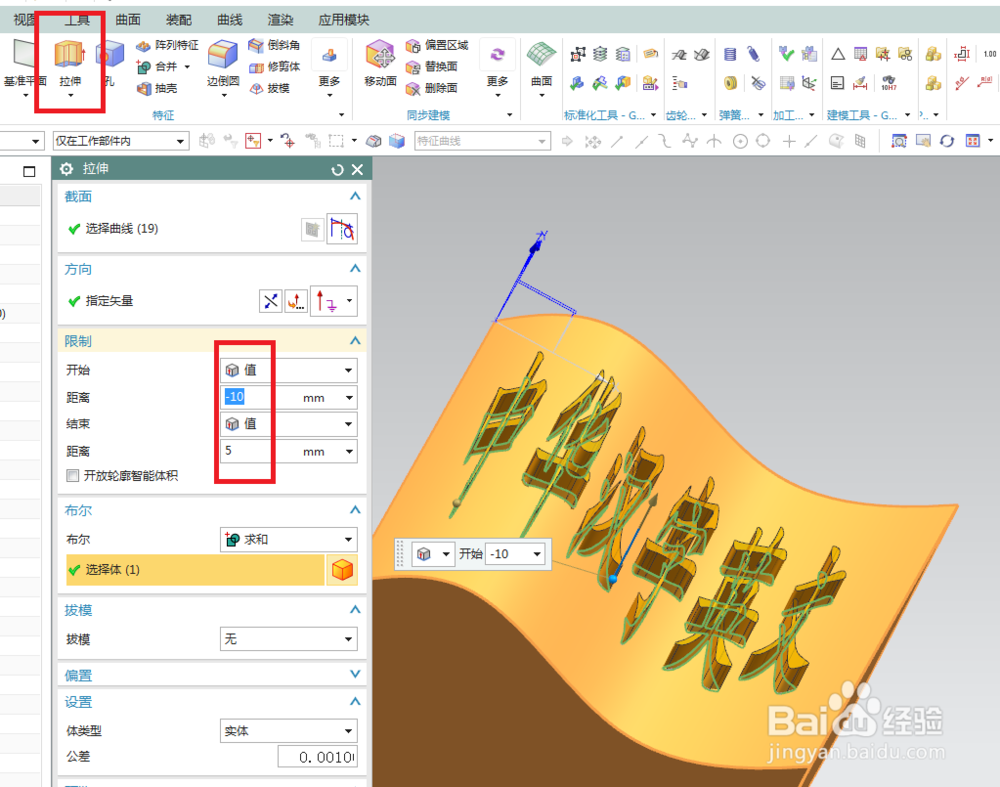

如下图所示，

1、激活拉伸命令，

2、截面选择文字，

3、设置拉伸高度，笔者这里给5，从-10开始限制（因为从0开始，有的文字部分拉伸不成功，不信你们试试），

4、布尔自动求和，点击确定，完成拉伸实体操作。

7/7

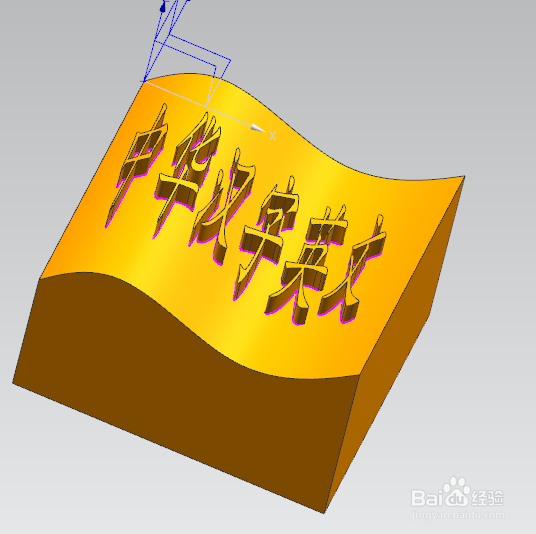

如下图所示，

曲面凸起文字实体拉伸成功。
