在个人看来，UG三维制图软件的学习的重点就是学会怎样建立平面？只要学会了怎样建立平面，就可以进行后序操作，完成相应图形绘制。今天给大家带来如何建立平面的教程。工具/原料more安装了UG三维制图软件自动判断建立平面1/5分步阅读

运行UG三维软件，首先拉伸出一个圆柱，进行自动判断建立平面

2/5

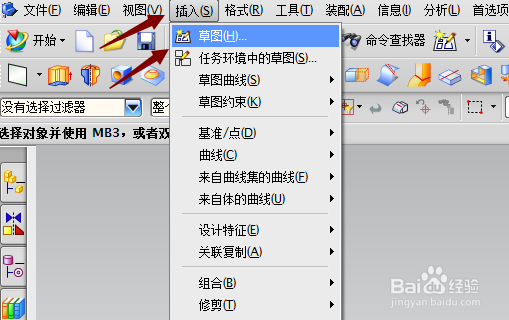

在UG建模操作界面的菜单里找到插入命令，点击插入命令找到草图命令

3/5

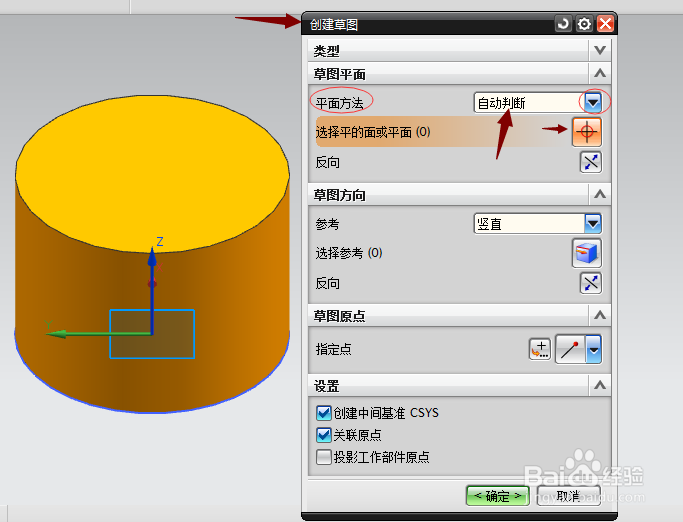

点击草图，弹出创建草图对话框，默认的方式就是自动判断建立平面

4/5

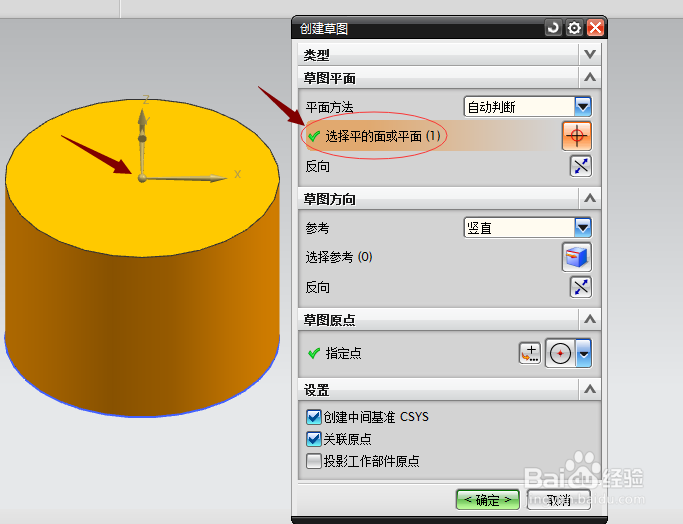

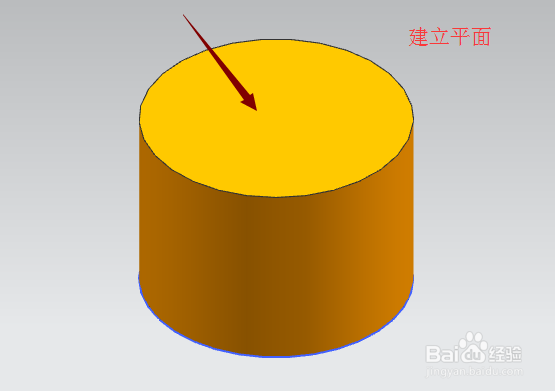

我们的平面方法是自动判断，所以接下来我们就可以点击你要将平面建立的的位置，如建立在圆柱端面，点击端面即可，这时选择平面位置出现了个对号，说明自动判断处了平面位置

5/5

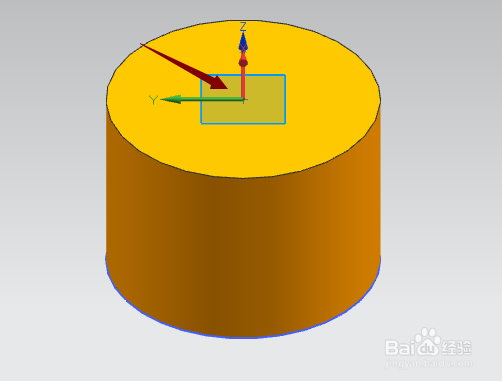

点击确定即可将平面建立在端面上，这时即可在该平面上绘制新的草图内容

现有平面建立平面1/2

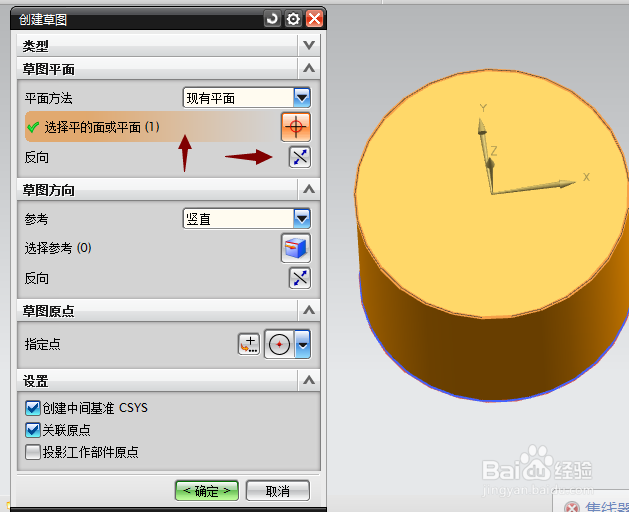

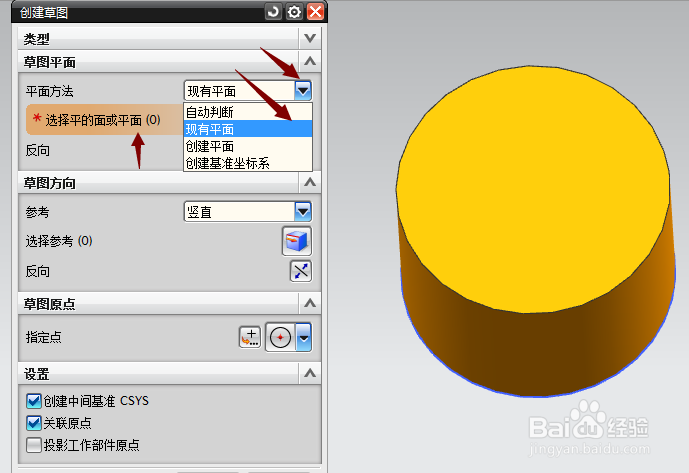

依据上述操作，调出创建草图对话框，点击平面方法后面的下拉三角，点击现有平面。

2/2

然后点击你欲将平面放置的位置，点击确定，同时可通过方向建立平面的正反方向。同上述内容一致。

创建平面建立新的平面1/4

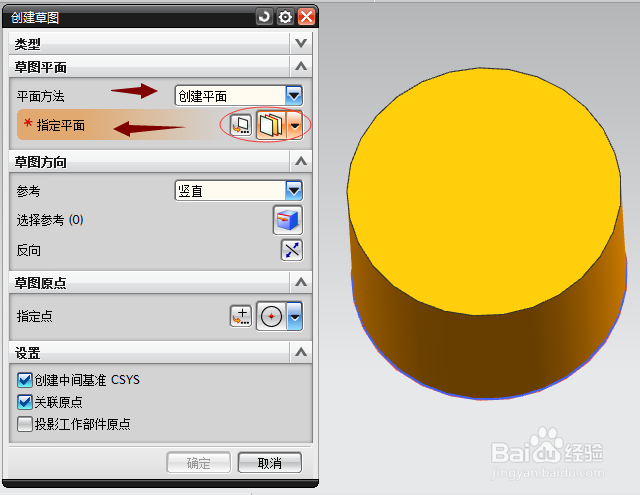

通过上述方法调出创建草图对话框，然后点击下拉三角，选择创建平面

2/4

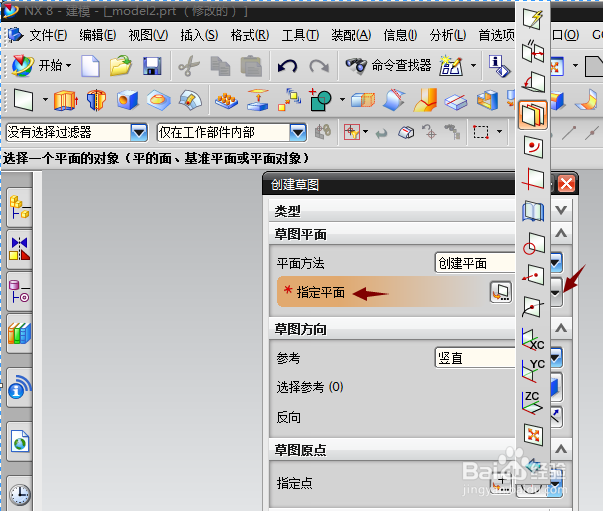

然后选择，指定平面后面的下拉按钮，提供了很多建立平面的方法

3/4

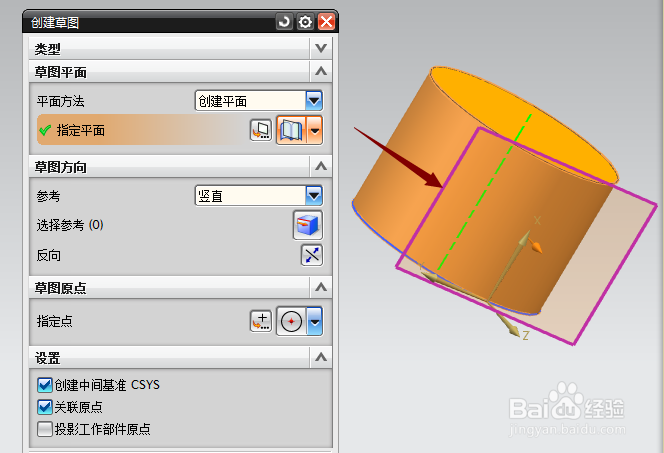

例如我们建立圆柱的相切平面，那我们点击下拉三角找到“相切”方法进行建立平面。

4/4

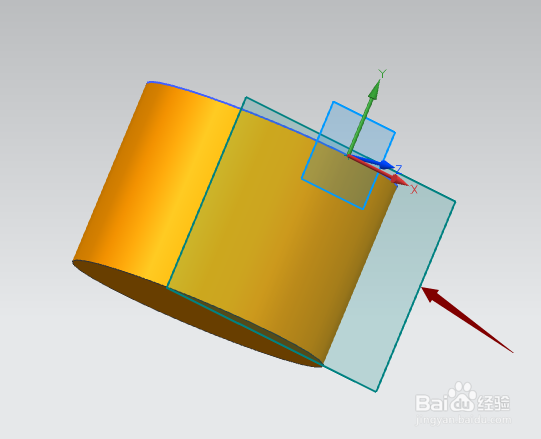

点击确定之后，就在圆周上建立了相切平面，这时可以在平面上进行草图绘制了

注意事项

对于UG的见面我们还是得多进行练习，这样才能做到活学活用。
