工程制图中局部放大图的绘制常常出现，为工程制图的基本功之一，但重新按比例绘制复杂的图形无疑会增加其工作量，CAXA CAD电子图板可以方便快捷地解决此问题。工具/原料more装有CAXA CAD电子图板的计算机具有一定的工程制图知识方法/步骤1/8分步阅读

打开CAXA CAD电子图板，并绘制或打开所要进行此操作处理的工程图，如图所示。

2/8

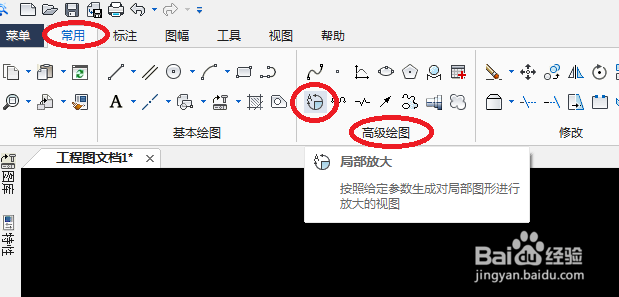

点击CAXA CAD电子图板界面上方菜单栏上的“常用”，然后单击下方展开的菜单栏中的“高级绘图”里的“局部放大”图标，如图所示。

3/8

将合适的参数填入窗口左下角输入参数栏中的“放大倍数”和“符号”后的方框中，例如“2”和“B”，如图所示。

4/8

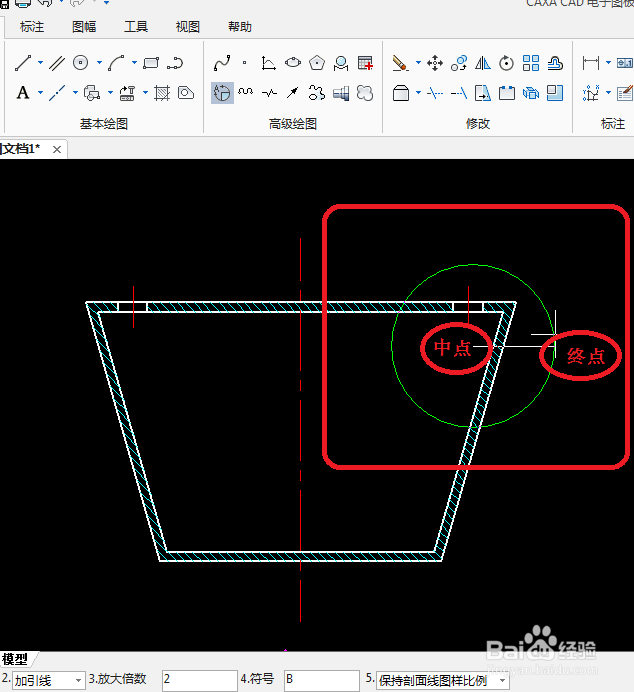

点击鼠标左键指定要放大区域的中点，移动鼠标使圆形区域部分包含要放大的图形，然后再次点击鼠标左键指定要放大区域的终点，从而选定要放大的区域图形，如图所示。

5/8

移动鼠标使引出线和符号移到到合适的位置，单击鼠标左键添加引出线和符号，如图所示。

6/8

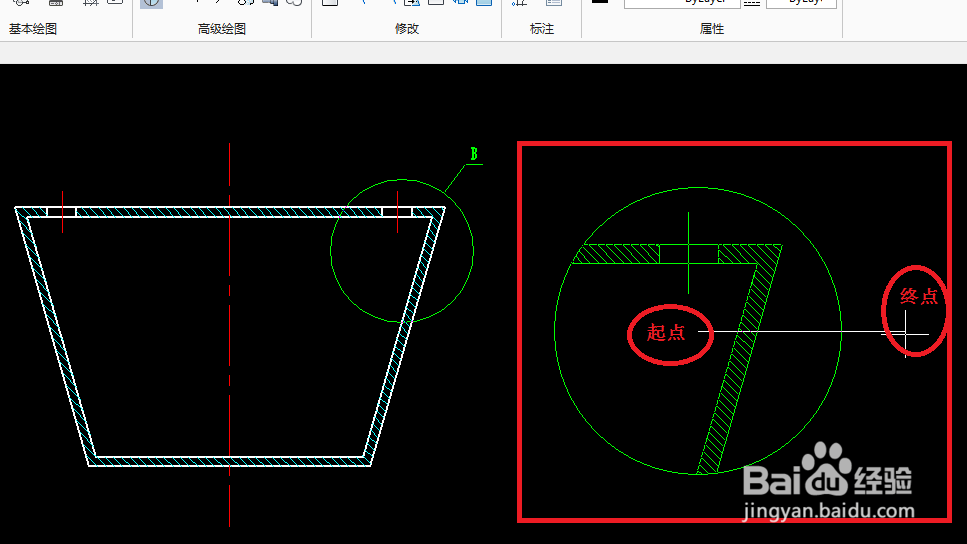

移动鼠标使局部放大图移到到合适的位置，点击鼠标左键指定要放置的局部放大图的起点，移动鼠标使局部放大图至合适的角度，然后再次点击鼠标左键指定其终点，如图所示。

7/8

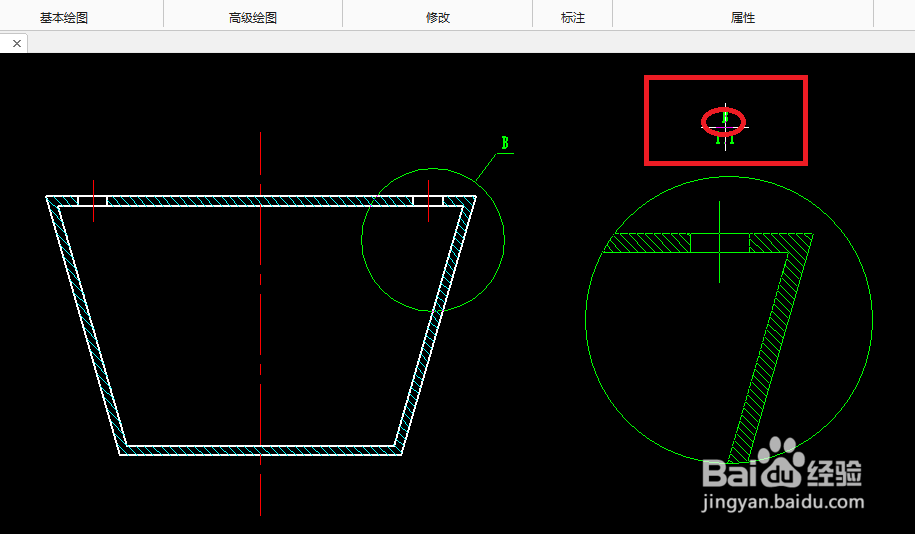

移动鼠标使符号和比例说明移到到合适的位置，单击鼠标左键以确定，如图所示。

8/8

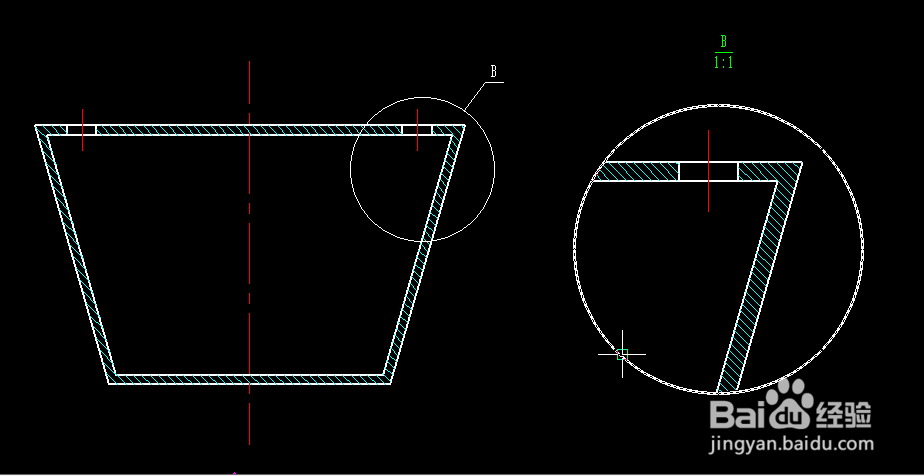

添加好局部放大图的结果如图所示。

注意事项

第3步中的“放大倍数”应根据实际情况填上合适的数值；

在确定终点时可打开右下角的“正交”功能以辅助操作。
