Pro/e5.0如何不使用轴阵列命令的情况下将实体旋转并复制90度？这就不得不说一个隐藏在“编辑”下面的“特征操作”命令。工具/原料more电脑Pro/e5.0软件方法/步骤1/15分步阅读

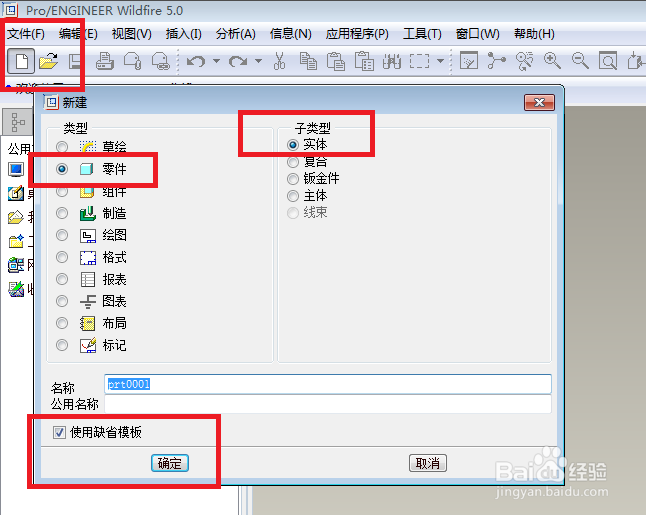

如下图所示，

还是千篇一律的打开Pro/e5.0软件，

使用缺省模板新建一个空白的实体零件文件。

2/15

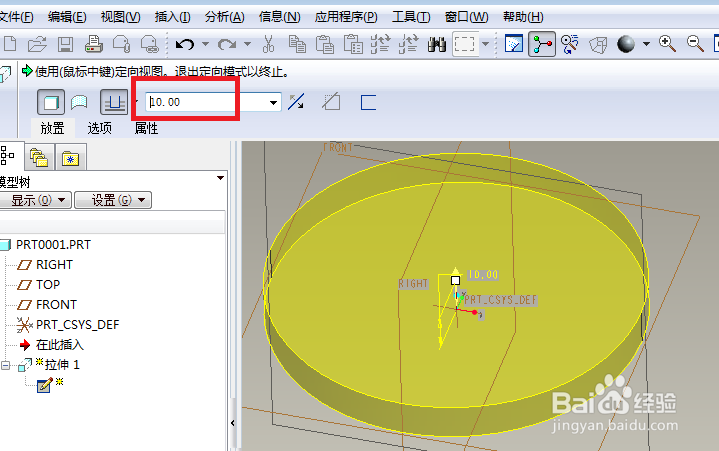

如下图所示，

使用拉伸命令拉伸一个直径100，高10的圆柱作为后面的演示所用。

3/15

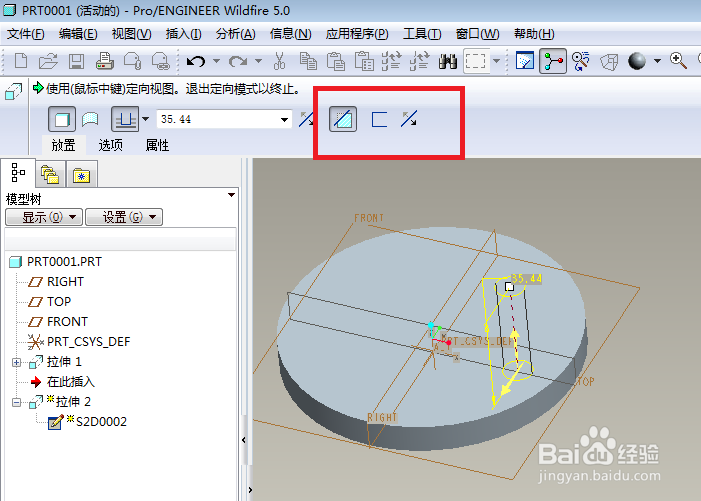

如下图所示，

同样是使用拉伸命令，

这次是拉伸切除一个孔特征，

作为后面的演示所用。

4/15

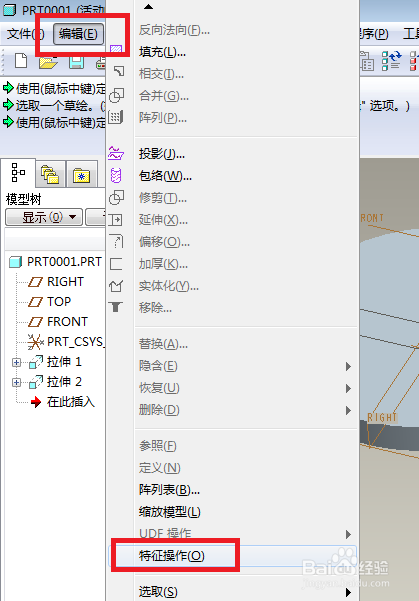

如下图所示，

首先点击标题栏中的“编辑”，

然后在其展开的下拉菜单中点击“特征操作”。

5/15

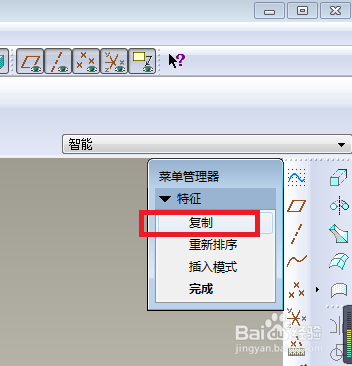

如下图所示，

软件右上角出现了一个“菜单管理器”，

我们点击其中的“复制”。

6/15

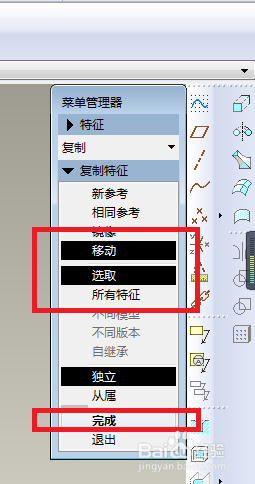

如下图所示，

菜单管理器有了变化，

我们先后点击“移动、选取、独立、完成”（实际操作时我们只点击了“移动”和“完成”）。

7/15

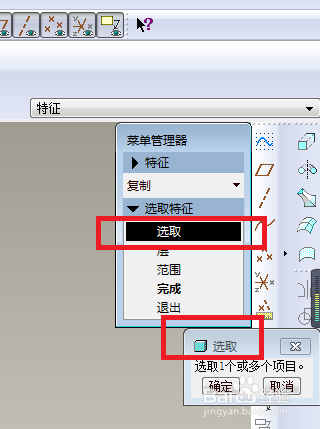

如下图所示，

菜单管理器默认选择了“选取”，

并同时弹出了一个“选取”对话框。

8/15

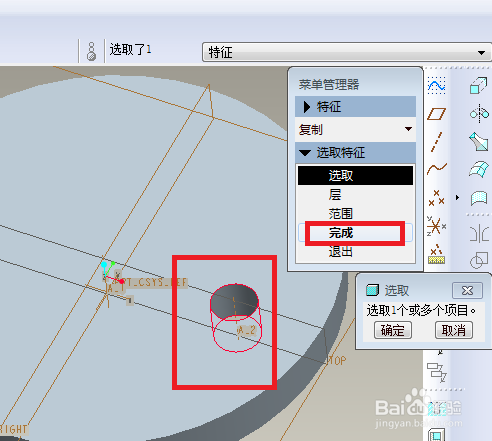

如下图所示，

我们在实体中选取那个拉伸出来的孔特征，

然后点击菜单管理器中的“完成”。

9/15

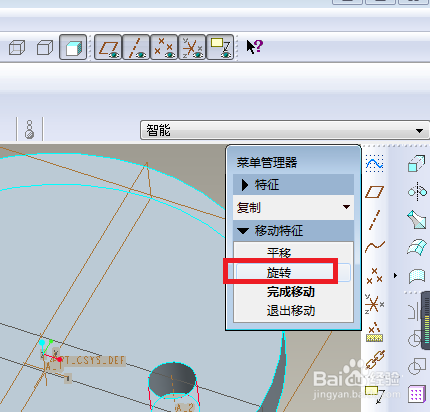

如下图所示，

菜单管理器中的内容又有了变化，

我们只管点击“旋转”，

因为我们是要将特征旋转并复制90度。

10/15

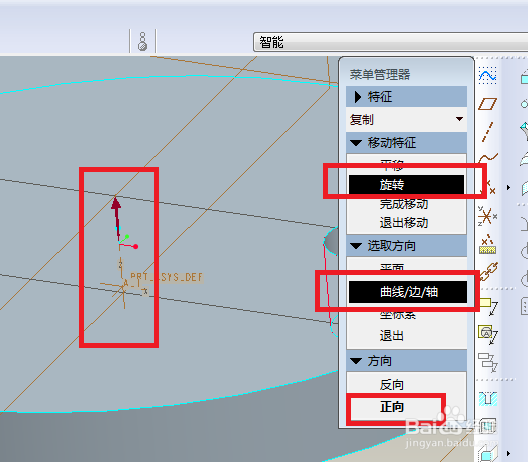

如下图所示，

这里的操作有点多，

1、点击“移动特征”（如果默认选择了则不用去管）

2、点击“曲线/边/轴”，

3、在实体中点击圆柱的中心轴，

4、点击“正向”。

11/15

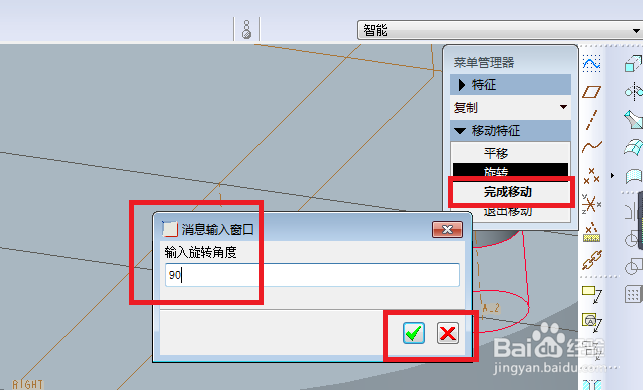

如下图所示，

1、输入90度，打√，

2、点击“完成移动”。

12/15

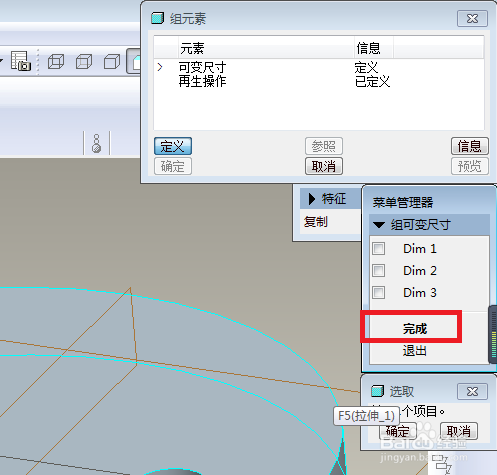

如下图所示，

点击“完成”。

13/15

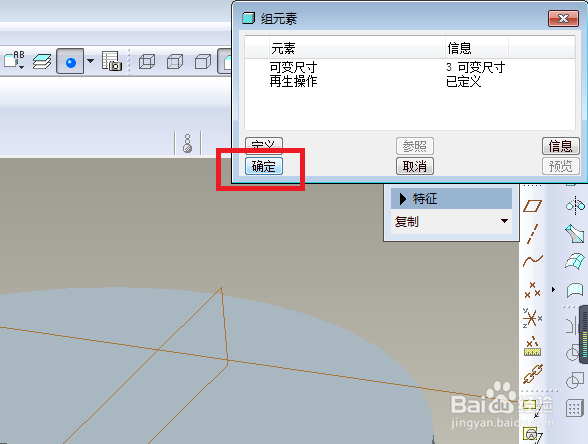

如下图所示，

点击“组元素”对话框左下方的“确定”。

14/15

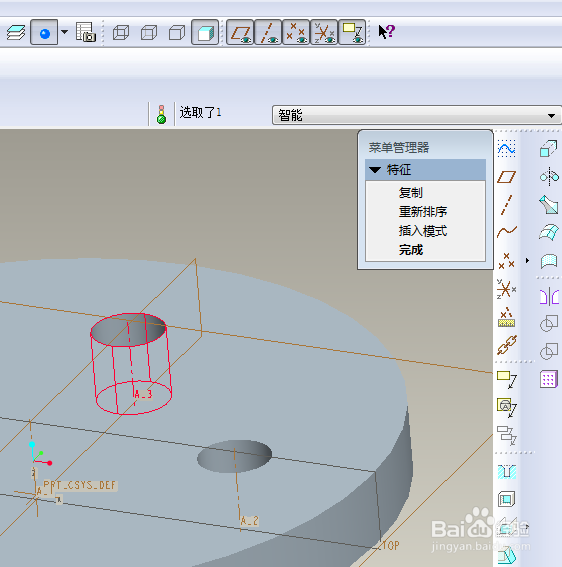

如下图所示，

看实体中出现两两个孔，

然后菜单管理器变成了最开始的样子，

这时候如果我们想继续进行“特征操作”，则继续操作，

如果不再进行“特征操作”，则点击“完成”。

15/15

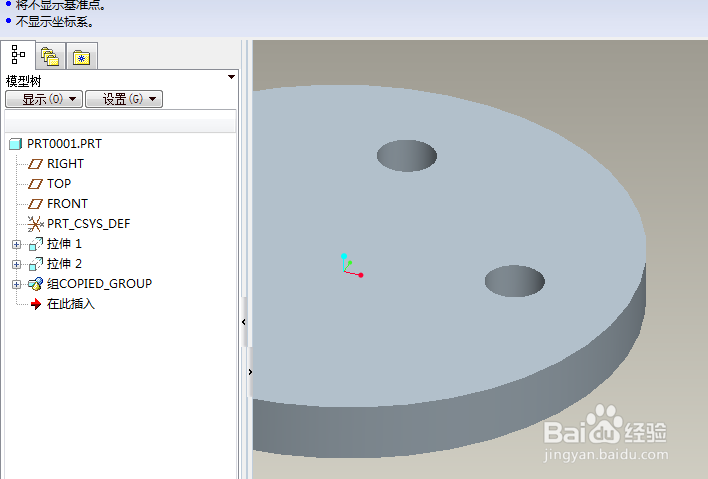

如下图所示，

上一步中我们点击菜单管理器中的“完成”，

这里软件中就没有了菜单管理器，

只留下两个孔，

设计树中多了一个“组”。
