如何用天正CAD制作建筑阴影
来源:网络收集 点击: 时间:2025-02-20【导读】:
天正自带的日照工具条,可以生成建筑阴影,给总图填色带来极大的便利。工具/原料more一台装有天正CAD软件的电脑方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

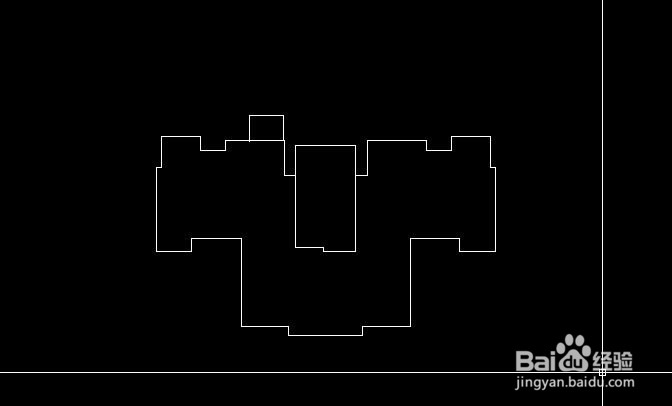

打开天正CAD,画一个闭合的多段线。

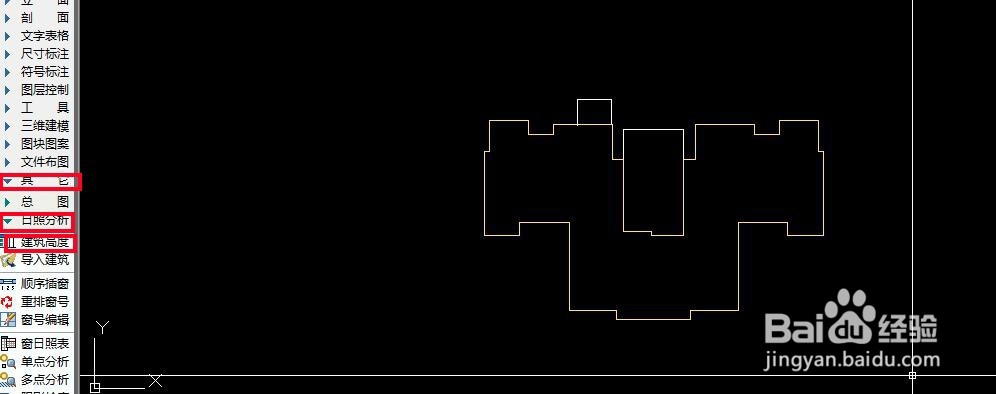

在天正工具条,找到其他/日照分析/建筑高度,按照命令提示,选择闭合多段线,给出建筑高度,直接输入数值即可,底板高度一般给0就可以。

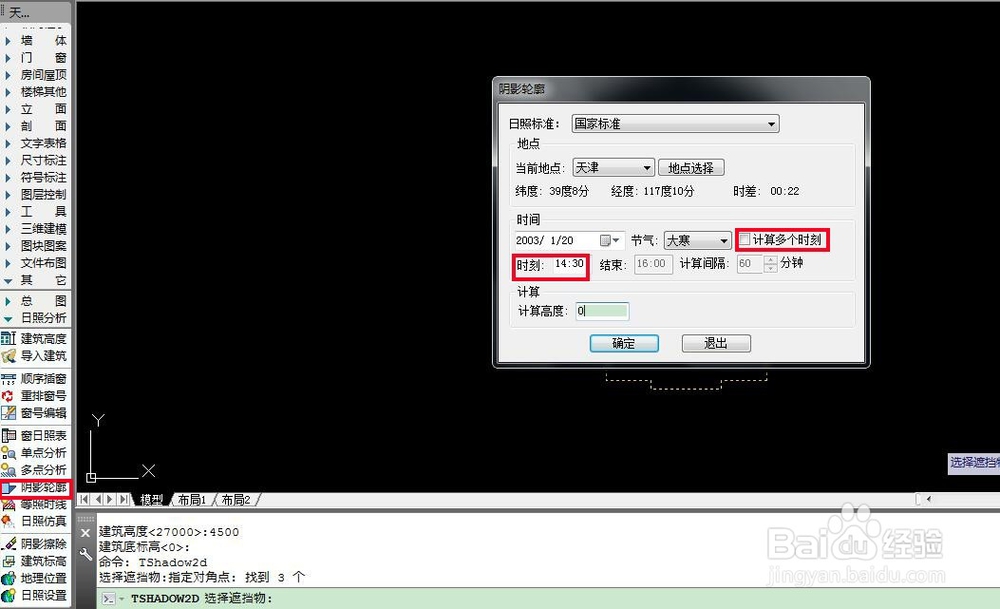

选择阴影轮廓,在弹出的菜单中,选择时刻为14:30,这个时间段的日照是最接近45度斜线的,记得不要勾选计算多个时刻。

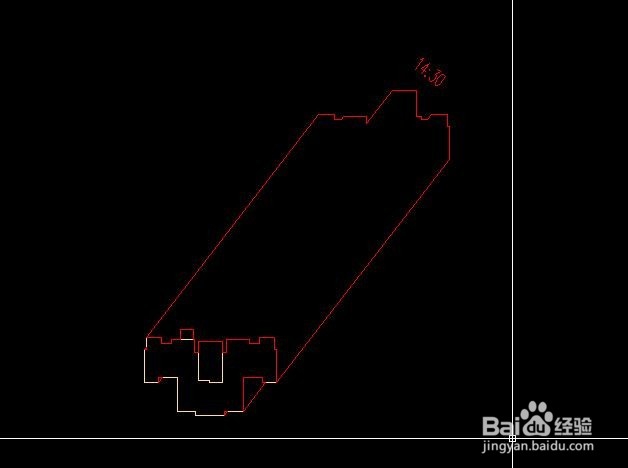

点击确定,通过日照的计算,我们就得到如下的阴影轮廓。用炸开命令可以炸开,进行编辑。

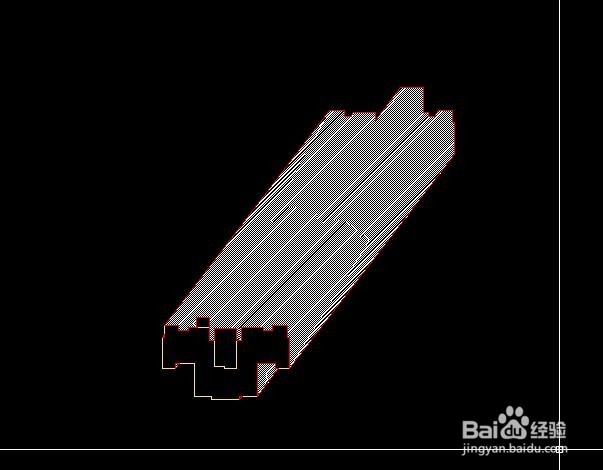

用填充命令,快捷命令是H,可以对阴影轮廓进行填充。也可以把闭合的轮廓线导入PS中,进行总图填色。

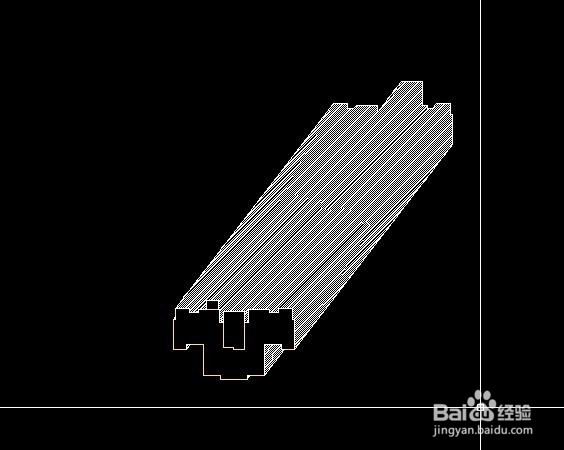

把阴影轮廓的边线调整为白色,得到如下的最终效果。大家也来尝试下吧。

多段线闭合,可以用BO命令进行闭合,方便快捷。
