如果你的工作涉及到产品，可能你不需要设计或者造型，那么也要需要学会UG软件，因为产品的3D尺寸你需要去测量，然后跟实物或者图纸相比对，从而做出正确结论。工具/原料moreUG7.5软件方法/步骤1/7分步阅读

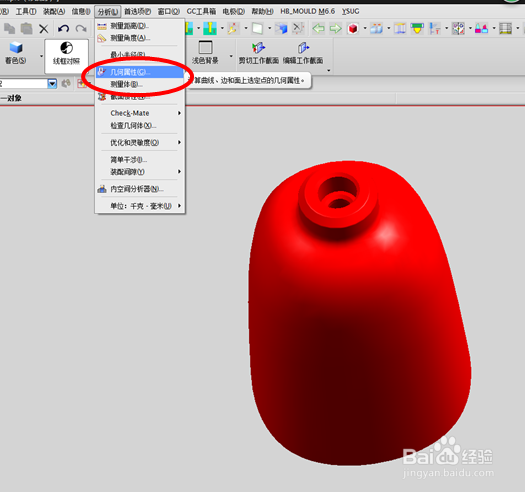

打开UG，在分析里点几何属性，出现如图所示的页面。

2/7

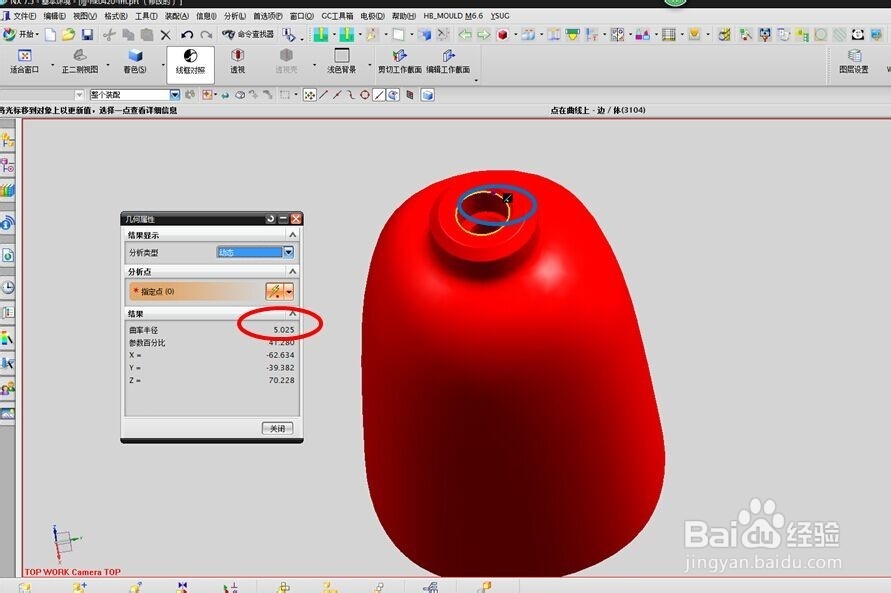

然后将鼠标放到圆上，在几何蹲册属性就会显示各种信息，就可以查看其中的半径。

3/7

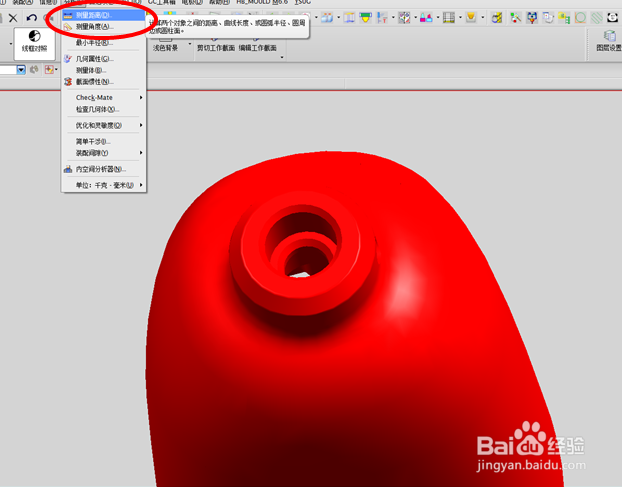

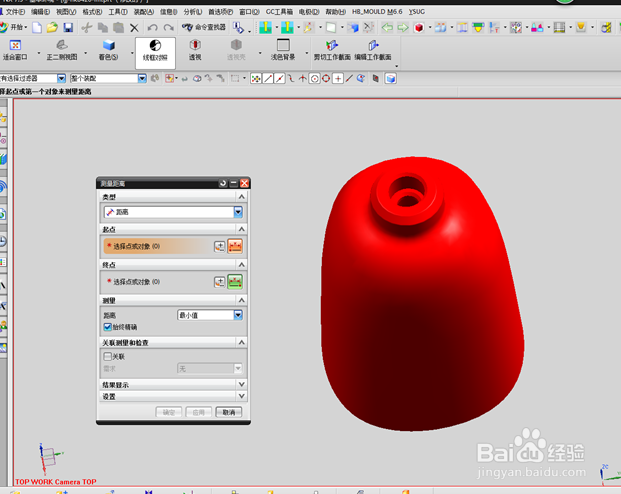

如果想要测平面与平面的距离，可以选测量距离，出现如图所示的页面。

4/7

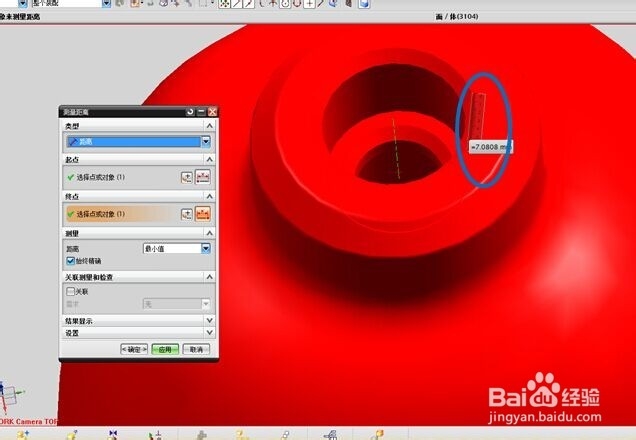

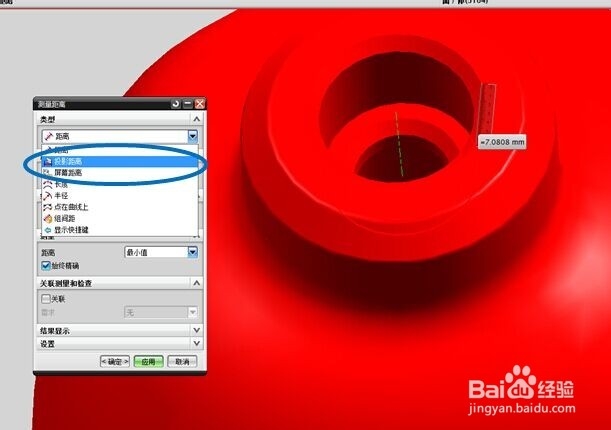

然后选取起点的平面或者圆心，再是终点的平面或者圆心，这样就会自动弹出两个面的垂薪攀披直距离，然后距离是斜的，那么可以选择投影距离，再是确定矢量方向就行了。

5/7

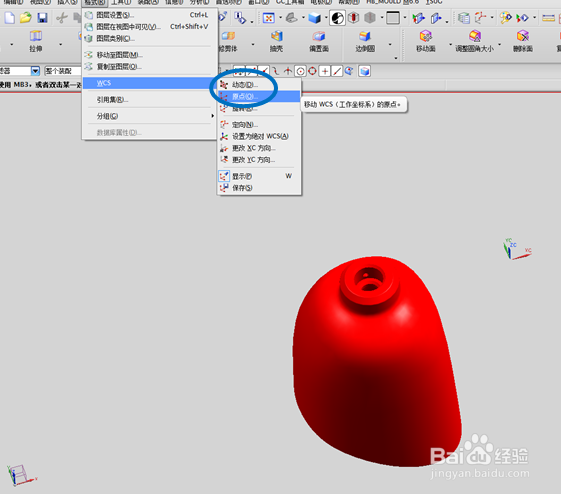

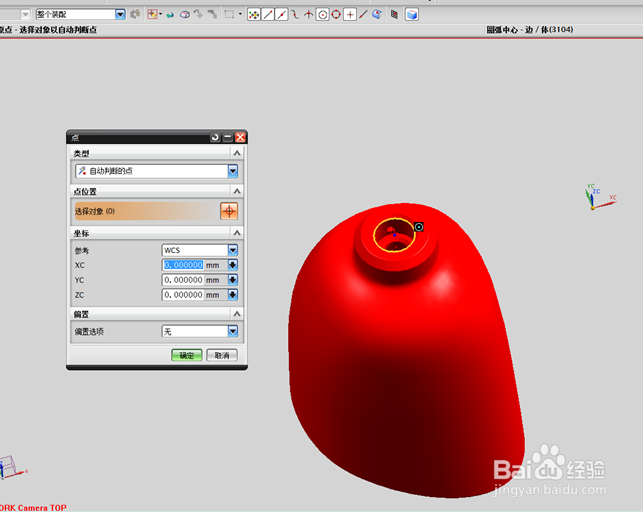

有的产品不能直接测量，尺寸在内部，那么可以选择剖切产品，这样更加直观，也方便测量。先确定坐标，在三闲格式菜单栏里选择原点选项，然后点取对象的圆心，点击确定，坐标就会显示在圆心上。

6/7

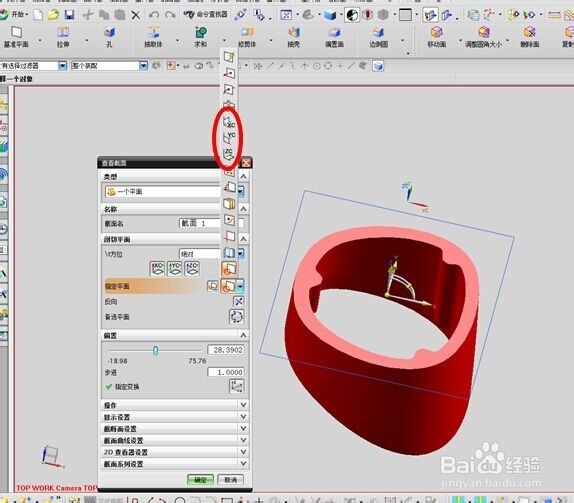

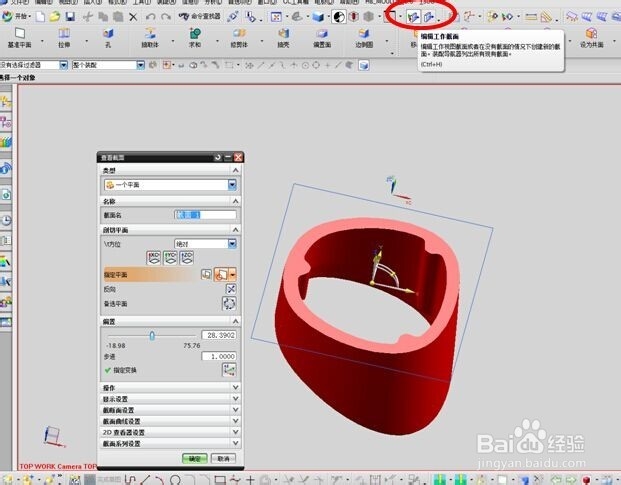

点选编辑剪切工作截面，出现如图所示的对话框。在指定平面里有XYZ轴选项，点击你想要剖切的截面。

7/7

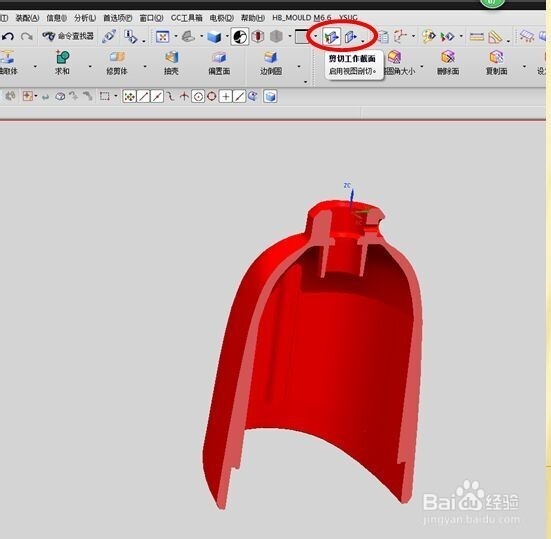

点选剪切工作截面，可以在截切面和非剪切面之间切换，这样就可以方便的测量产品的内部产品了。

注意事项

先要精准的找到对象的点，然后就能测量了

剖侧也可以用基准平面就行，方法还是有很多
