左视图是画法几何考察的内容之一，我们在学习机械制图时经常会接触到，那么四棱柱与半圆球相交后形体的左视图该怎么画呢？一起来看看吧工具/原料more机械制图习题集直尺、铅笔等作图工具方法/步骤1/5分步阅读

判断截交线（红线加粗部分为四棱柱与半圆球相交的交线）

2/5

建立坐标系

3/5

依据对应关系进行描点

4/5

依次连接各点并描出大致图形

5/5

用粗实线描出图形正确的左视图

总结1/1

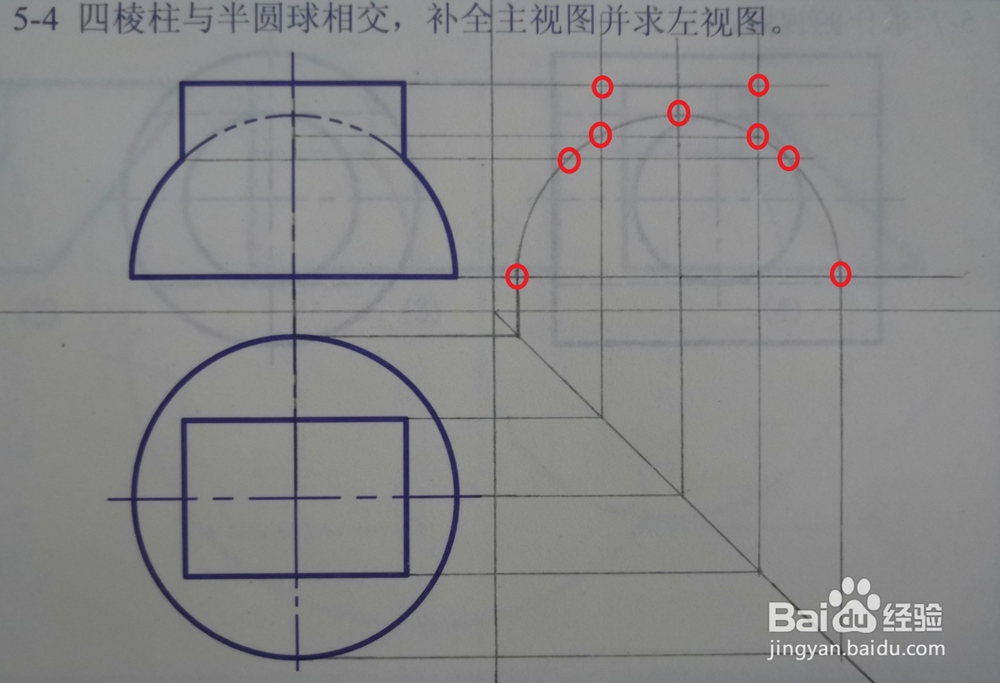

1.判断截交线（红线加粗部分为四棱柱与半圆球相交的交线）

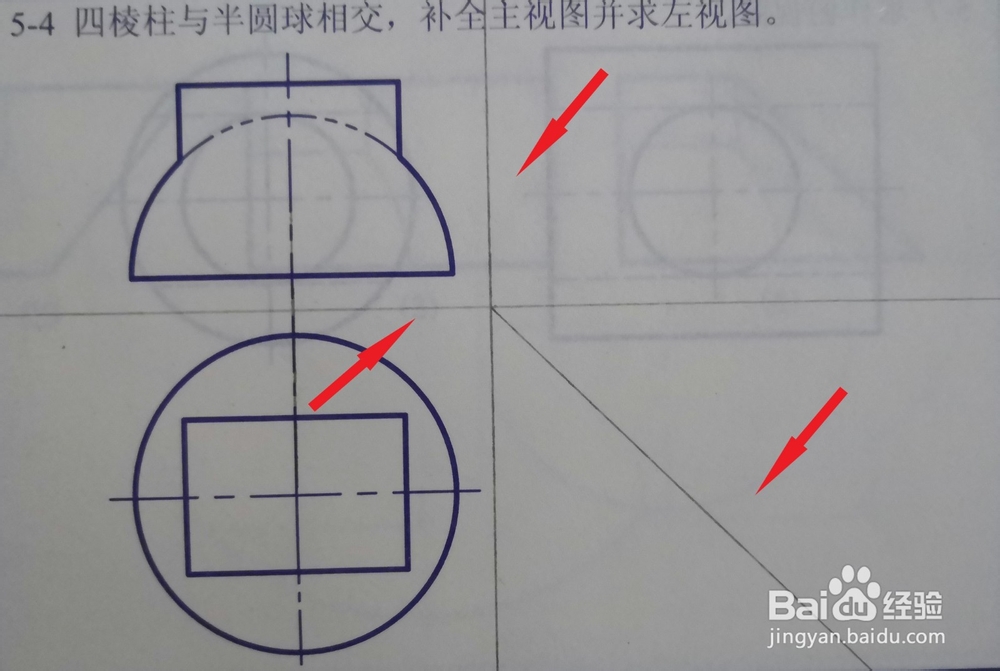

2.建立坐标系

3.依据对应关系进行描点

4.依次连接各点并描出大致图形

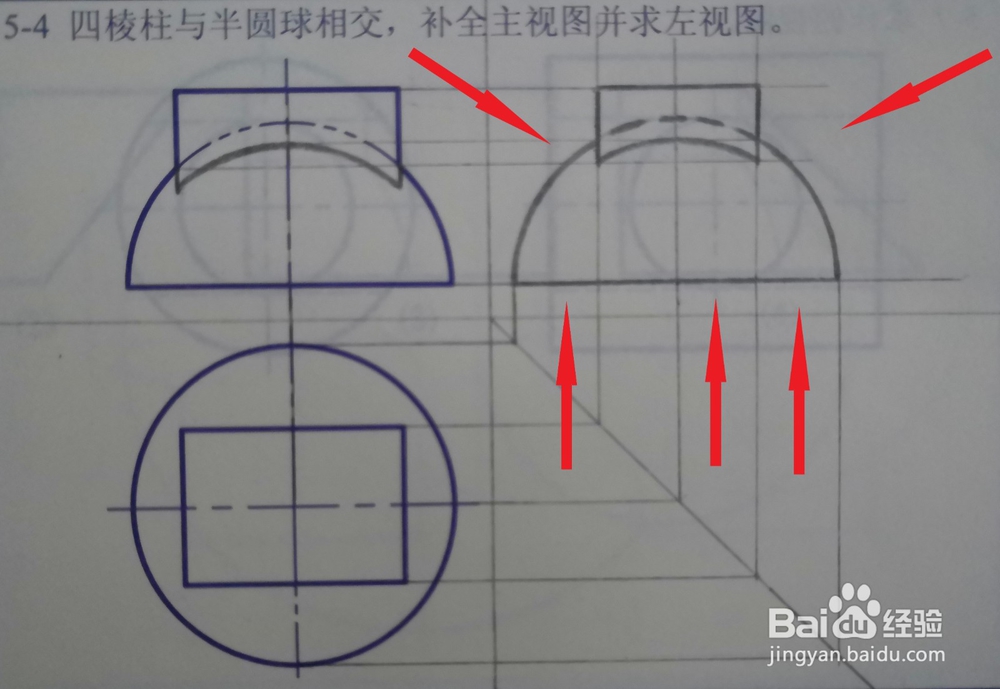

5.用粗实线描出图形正确的左视图

注意事项
